Descripción
1. Introducción comercial

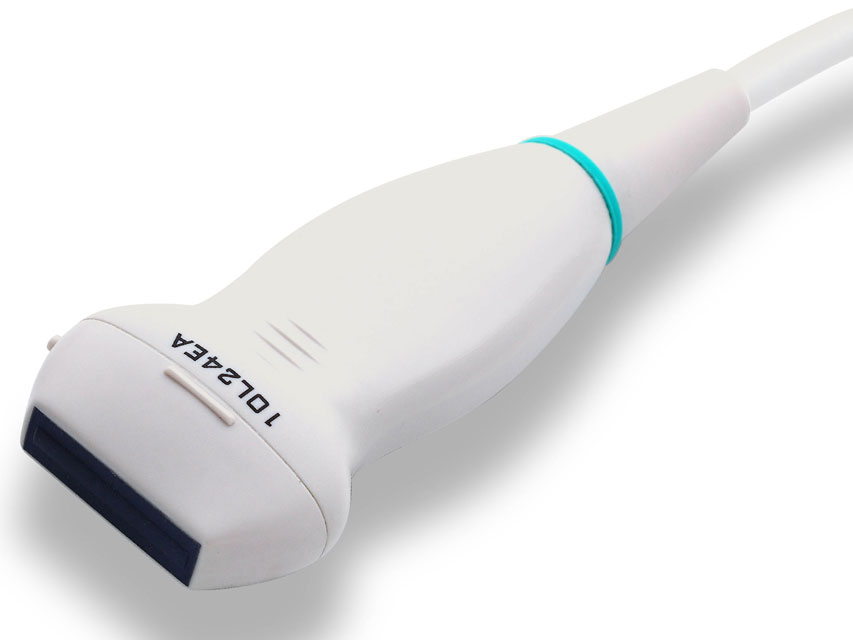

La sonda ecográfica lineal de 8-14 MHz (ref. 33990) es el transductor de alta frecuencia pensado para los ecógrafos portátiles de la gama DP-30, DP-50, DP-50 Expert, Z5 y Z50. Fabricada según la referencia original Mindray 10L24EA, esta sonda permite ampliar o reponer el equipamiento de su servicio de diagnóstico por imagen manteniendo la fiabilidad y la calidad de imagen del equipo original. Ideal para el profesional que necesita una definición fina en estructuras superficiales, con aplicaciones que abarcan desde la obstetricia y ginecología hasta el estudio del sistema musculoesquelético, el acceso vascular y la exploración pediátrica.
2. Explicación técnica
La sonda de array lineal (linear array) está formada por una fila de elementos piezoeléctricos que emiten y reciben ultrasonidos de forma paralela, generando un campo de imagen rectangular de gran resolución lateral en campo cercano. Su frecuencia principal de 10,0 MHz, dentro de una banda ancha de 8,0 a 14,0 MHz, ofrece una excelente resolución axial y espacial, lo que la hace especialmente adecuada para examinar tejidos y órganos poco profundos con gran nitidez. Por sus características, es el transductor de referencia para exploraciones de obstetricia y ginecología (OB/GYN), partes pequeñas, sistema musculoesquelético (MSK), exploración vascular y pediatría, donde la calidad de imagen en estructuras superficiales es determinante para el diagnóstico.
3. Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Código Mindray | 10L24EA |
| Método de exploración | Array lineal (Linear array) |
| Frecuencia principal | 10,0 MHz |
| Ancho de banda de la sonda | 8,0 – 14,0 MHz |
| Aplicaciones principales | Obstetricia y ginecología (OB/GYN), partes pequeñas (Small Parts), musculoesquelético (MSK), vascular, pediatría |
| Ecógrafos compatibles | DP-30, DP-50, DP-50 Exp., Z5, Z50 |
| No compatible | No apta para DP-50PT |
Referencias disponibles
| Referencia | Código |
|---|---|
| Referencia fabricante | 33990 |
| Código original Mindray | 10L24EA |
Datos del producto
| Fabricante | GIMA |
|---|---|
| Unidad de venta | 1 pc |
| Tipo de dispositivo | Medical device |
| Clase de dispositivo | II A |
| CND | Z1104018001 |
| EAN | 8023279339901 |
4. Equivalencias y referencias cruzadas
Esta sonda (ref. 33990) se corresponde con el transductor original Mindray 10L24EA, indicado por el fabricante para los ecógrafos portátiles DP-30, DP-50, DP-50 Expert, Z5 y Z50, excluyendo expresamente el modelo DP-50PT. La codificación Mindray identifica al fabricante original del cabeza, por lo que sirve como referencia de partida para localizar esta sonda en documentación técnica y sistemas de gestión. Dentro de la misma familia de sondas para ecografía portátil, se encuentran como referencias similares la sonda lineal 75L53EA (ref. 33983) y la sonda lineal 5-10 MHz 75L38EA (ref. 34004), también concebidas para las gamas DP-30/DP-50 y Z5/Z50. No se dispone de una tabla oficial de equivalencias 1:1 con otros fabricantes validada para esta referencia; ante cualquier sustitución o licitación, verifique siempre la compatibilidad de conector y electrónica con su equipo en la ficha técnica oficial.
5. Consejos de selección y variantes de interés
Verifique siempre el modelo de su ecógrafo antes de solicitar la sonda: esta referencia está indicada para los equipos portátiles Mindray DP-30, DP-50, DP-50 Expert, Z5 y Z50 y no es compatible con el modelo DP-50PT. Si su práctica se centra en tejidos muy superficiales, partes pequeñas, estudios vasculares, pediátricos o musculoesqueléticos, esta sonda lineal de alta frecuencia (8-14 MHz) es la opción recomendada. Para exploraciones que requieran mayor penetración en profundidad, valore otros transductores de la gama (convex o lineal de menor frecuencia) compatibles con su equipo. Para un uso prolongado y una imagen estable, utilice gel de ultrasonidos compatible y siga las instrucciones de limpieza y cuidado del fabricante, evitando sumergir el conector. Para pedidos grandes puede solicitar presupuesto: consulte disponibilidad y condiciones a nuestro departamento técnico-comercial.
