Electrocardiógrafo de 1 canal con monitor y registro térmico – GIMA 100G (Ref. 33220, SKU GM33220)

1. Introducción

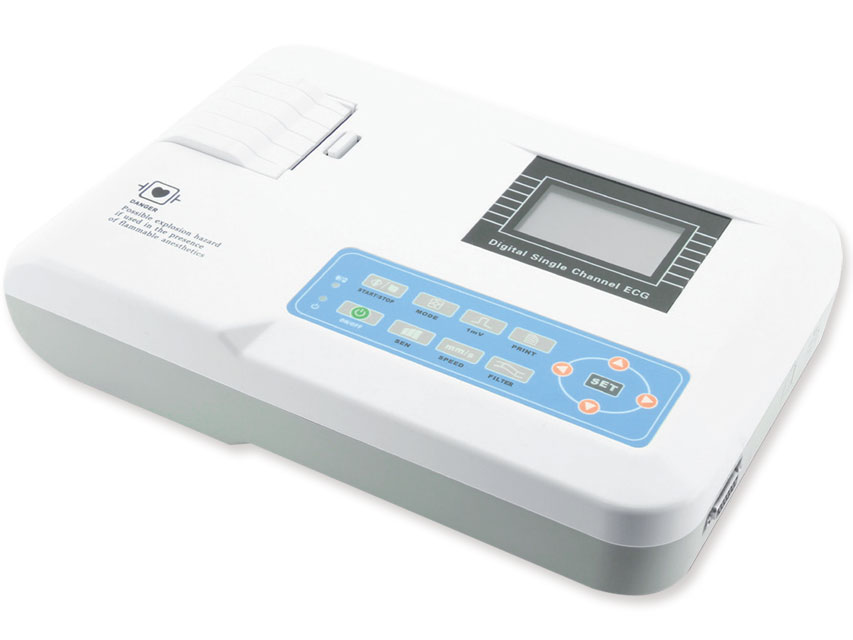

El electrocardiógrafo GIMA 100G (ref. 33220, SKU GM33220) es un equipo de diagnóstico de un solo canal con pantalla incorporada, pensado para consultas de cardiología, centros de salud, servicios de urgencias, medicina del trabajo y unidades de diagnóstico. Su formato compacto (315 x 215 x 77 mm y solo 1,5 kg) lo convierte en una solución práctica tanto para uso fijo en consulta como para atención domiciliaria y desplazamientos, con batería de litio recargable que permite realizar más de 50 exploraciones por carga.

2. Explicación técnica del equipo

El GIMA 100G registra la actividad eléctrica del corazón mediante un sistema de entrada de 12 derivaciones con circuito de entrada flotante y protección de desfibrilación, conforme a los requisitos de seguridad de la norma IEC. La señal se digitaliza con conversión A/D de 12 bits a una frecuencia de muestreo de 800 Hz, ofreciendo una respuesta en frecuencia de hasta 150 Hz (-3 dB, +0,4 dB) que permite captar con fidelidad los detalles del trazado electrocardiográfico.

El equipo incorpora un filtro digital de alta resolución que impide la desviación de la línea base sin alterar la forma de onda del ECG, además de filtro de interferencia EMG (35 Hz) y filtro de corriente alterna (50/60 Hz). Un amplio monitor LCD muestra en tiempo real la forma de onda y los datos, mientras la impresora térmica de matriz de alta resolución garantiza un registro continuo con anotaciones de derivación, sensibilidad, velocidad de papel y estado del filtro. El software interno incluye idioma español, italiano, francés, alemán, inglés y turco, y el manual se suministra en español, inglés e italiano.

3. Especificaciones técnicas

A continuación se recogen las especificaciones principales del electrocardiógrafo GIMA 100G:

Accesorios incluidos

• Cable de electrocardiograma (1 juego)
• Pinzas de electrodos para extremidades (1 juego)
• Electrodos torácicos (1 juego)
• Cable de tierra
• Conexión de alimentación
• Rollo de papel

Datos del producto

4. Equivalencias y referencias cruzadas

Este electrocardiógrafo se comercializa por GIMA S.p.A. bajo la designación 100G y referencia de fábrica 33220; en la documentación técnica de la casa figura asimismo bajo la denominación de plataforma CONTEC 100G (1 canal con display), indicando su origen de fabricación como equipo de canal único con pantalla integrada y registro térmico.

No se dispone de una tabla de equivalencias validada por el fabricante que cruce este equipo con referencias exactas de otros fabricantes para sustitución directa 1:1. Para repuestos y consumibles asociados (papel térmico de 50 mm y electrodos), consulte con nuestro departamento técnico-comercial antes de formalizar pedidos en pliegos o licitaciones a fin de confirmar compatibilidad y referencia adecuada.

5. Consejos de selección y variantes de interés

Este modelo es la opción indicada si su servicio necesita un registro electrocardiográfico de un canal con verificación visual inmediata de la forma de onda y salida impresa en papel térmico de 50 mm. Confirme siempre el ancho de papel (50 mm) y el sistema de impresión térmica a la hora de reponer el consumible, así como la tensión de alimentación admitida por su instalación (110-220 V).

En el catálogo de Cahnos encontrará además papeles de registro térmico y consumibles de electrocardiografía para otras familias de equipos de diagnóstico cardíaco; si necesita un equipo multicanal o con más funciones de monitorización, consulte con nuestro equipo técnico las alternativas disponibles de la gama. Los productos se venden bajo presupuesto: para pedidos institucionales, contratos de suministro o licitaciones, solicite presupuesto formalizado a nuestro departamento comercial.
