Descripción
1. Introducción

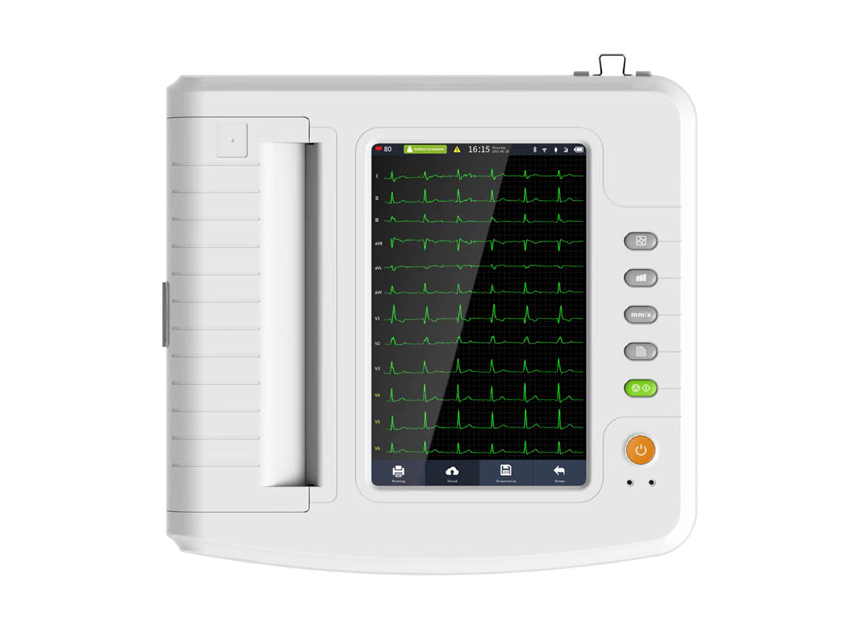

El electrocardiógrafo MODELO 1212G es un equipo de diagnóstico cardiológico de 12 canales diseñado para consultas de cardiología, unidades de diagnóstico, servicios de urgencias, medicina del trabajo y centros de salud que necesitan un registro electrocardiográfico completo, fiable y documentable. Su pantalla LCD a color de 10,1″ de alta resolución, su sistema de impresión térmica integrado y su potente software de gestión (incluido en el CD, con interfaz en español) lo convierten en una solución integral para el ECG en reposo, el análisis de arritmias y la comparación de trazados históricos.
Con la referencia de fábrica 33219 (SKU GM33219) y EAN 6945040105756, este modelo se basa en una plataforma reconocida de registro de 12 derivaciones simultáneas y se suministra completo: cable de paciente, electrodos de extremidad y torácicos, papel térmico, batería recargable, cable de alimentación y cable de tierra. Es un producto sanitario de Clase II A (CND Z12050301) indicado exclusivamente para uso profesional.
2. Explicación técnica del equipo
El 1212G capta de forma simultánea la señal electrocardiográfica de 12 derivaciones mediante el cable de paciente de 10 conductores y los electrodos de extremidades y torácicos, y la muestra en tiempo real sobre su pantalla LCD color de 10,1″ (resolución 1280×800 puntos). El profesional puede visualizar registros de 3, 6 o 12 canales para observar el ritmo y detectar alteraciones del segmento ST, intervalos y eje eléctrico.
El equipo funciona en modo automático, ritmo y manual: en modo automático adquiere el ECG según el formato configurado, cambia las derivaciones y ejecuta la medición y el análisis automáticos; en modo manual registra el trazado según el formato seleccionado por el operador. Incluye auto-medición y auto-interpretación con conclusiones diagnósticas para frecuencia cardíaca, intervalo PR, duración de P, QRS y T, intervalo QT/QTc, ejes P/QRS/T y amplitudes R(V5), S(V1) y R(V5)+S(V1).
El trazado se imprime mediante sistema térmico integrado sobre papel de 210 mm × 20 m, con velocidades de papel seleccionables (12,5 / 25 / 50 mm/s) y sensibilidades de 5, 10 o 20 mm/mV. La memoria interna permite almacenar hasta 1.000 ECG y más de 4.000 registros médicos, con funciones LAN y USB para transferir, subir casos, descargar y archivar informes, así como exportar el historial a formatos electrónicos (dat, pdf, xml, bmp, jpeg, png). La alimentación puede ser mediante red (100-240 V, 50/60 Hz) o batería recargable de litio de 14,8 V / 5200 mAh, con hasta 10 horas en espera y más de 3 horas de impresión continua.
3. Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Fabricante | GIMA |
| Modelo | 1212G |
| Referencia de fábrica | 33219 |
| Código/SKU | GM33219 |
| Tipo de registro | Electrocardíografo de 12 canales (12 derivaciones simultáneas) |
| Adquisición | 12 derivaciones estándar (derivaciones de extremidades y precordiales) |
| Pantalla | LCD color de 10,1″, 1280×800 puntos, alta resolución |
| Visualización | 3 / 6 / 12 canales para observación del ritmo cardíaco |
| Impresión | Sistema térmico integrado; papel 210 mm × 20 m |
| Velocidad de papel | 12,5 mm/s, 25 mm/s, 50 mm/s (±5%) |
| Sensibilidad | 5, 10, 20 mm/mV (±2%); sensibilidad estándar 10 mm/mV ±0,2 mm/mV |
| Modos de registro | Automático, ritmo y manual (medición y análisis automáticos) |
| Auto-interpretación | FC, PR, duración P/QRS/T, QT/QTc, ejes P/QRS/T, amplitudes R(V5), S(V1), R(V5)+S(V1) |
| Memoria | Hasta 1.000 ECG; almacenamiento de al menos 4.000 registros médicos |
| Conectividad | LAN y USB; subida y descarga automática de casos; impresión de informes |
| Exportación | dat, pdf, xml, bmp, jpeg, png y otros formatos electrónicos |
| Modo de entrada | Flotante con protección contra desfibrilación |
| Impedancia de entrada | 2,5 MΩ |
| Relación de rechazo en modo común (CMRR) | > 105 dB |
| Corriente de fuga del paciente | < 10 µA |
| Constante de tiempo | 3,2 s |
| Seguridad | Clase I, tipo CF con función a prueba de desfibrilación |
| Alimentación | Batería recargable de litio 14,8 V / 5200 mAh; red 100-240 V, 50/60 Hz, ≤150 VA |
| Autonomía | Hasta 10 h en espera; más de 3 h de impresión continua |
| Idiomas del software | Alemán, inglés, español, francés, italiano, polaco, rumano, esloveno y turco |
| Dimensiones | 34 × 32 × 8,6 cm (alto) |
| Peso | 5 kg |
Datos del producto
| Unidad de venta | 1 pc |
|---|---|
| Tipo de dispositivo | Medical device |
| Clase de dispositivo | II A |
| CND | Z12050301 |
| EAN | 6945040105756 |
Accesorios incluidos
- 1 cable de paciente (cable de derivaciones)
- 1 juego de electrodos de extremidad
- 1 juego de electrodos torácicos (de succión)
- 1 cable de alimentación
- Papel térmico de 210 mm × 20 m
- Batería recargable
- Manual de usuario (inglés, italiano)
- 1 cable de tierra
- Software en CD
4. Equivalencias y referencias cruzadas
La referencia de fábrica 33219 corresponde al electrocardiógrafo MODELO 1212G dentro de su gama de electrocardiógrafos de 12 canales. No se dispone de una tabla de equivalencias oficial publicada por el fabricante que autorice su sustitución directa por equipos de otras marcas, por lo que cualquier comparativa en pliegos debe verificarse campo a campo (canales, derivaciones, pantalla, impresora, conectividad, batería y clasificación regulatoria).
| Fabricante / Marca | Familia / Modelo | Referencia | Nivel de equivalencia | Observaciones |
|---|---|---|---|---|
| . | Electrocardíografo 1212G (12 canales) | 33219 (GM33219) | Referencia de origen (este producto) | Equipo descrito en esta ficha. |
| . | Electrocardíografo 300G (3 canales, plataforma CONTEC 300G) | 33221 (GM33221) | Comparable por categoría (no intercambiable 1:1) | Modelo de menor número de canales (3) dentro de la misma familia; comparte familia de software ECG-Sync y plataforma CONTEC, pero difieren canales, pantalla y prestaciones. |
| CONTEC Medical Systems | ECG-1212G (plataforma base de 12 canales) | ECG-1212G | Comparable por categoría (no intercambiable 1:1) | Plataforma de referencia del diseño del 1212G; verificar etiquetado, clase y accesorios del equipo antes de cualquier sustitución. |
No se recomienda sustituir este equipo por modelos de otras marcas sin validación técnica: cada centro debe confirmar canales, derivaciones, ancho de papel (210 mm), algoritmo de interpretación y conectividad exigidos por su servicio.
5. Consejos de selección y variantes de interés
Evalúe el volumen y tipo de registro de su centro antes de elegir: si necesita el electrocardiograma completo de 12 derivaciones simultáneas en un solo registro, con visualización a color e impresión térmica, el MODELO 1212G (ref. 33219) es la opción adecuada. Si su actividad se limita a un registro de 3 canales más compacto, puede valorar el MODELO 300G (ref. 33221) de la misma familia.
Compruebe el consumible de impresión: este equipo utiliza rollo de papel térmico de 210 mm de ancho (20 m incluido en el suministro). Para la reposición, asegúrese de utilizar papel de registro ECG de formato 210 mm compatible con impresión por cabezal térmico; no emplee rollos de menor ancho (80 mm, 58 mm), ya que no encajan en el compartimento y provocarían trazados desalineados.
Para pedidos institucionales, concursos o contratos de suministro continuado, contacte con nuestro departamento técnico-comercial para confirmar la referencia exacta, los accesorios incluidos, las condiciones de garantía y el presupuesto formalizado.
