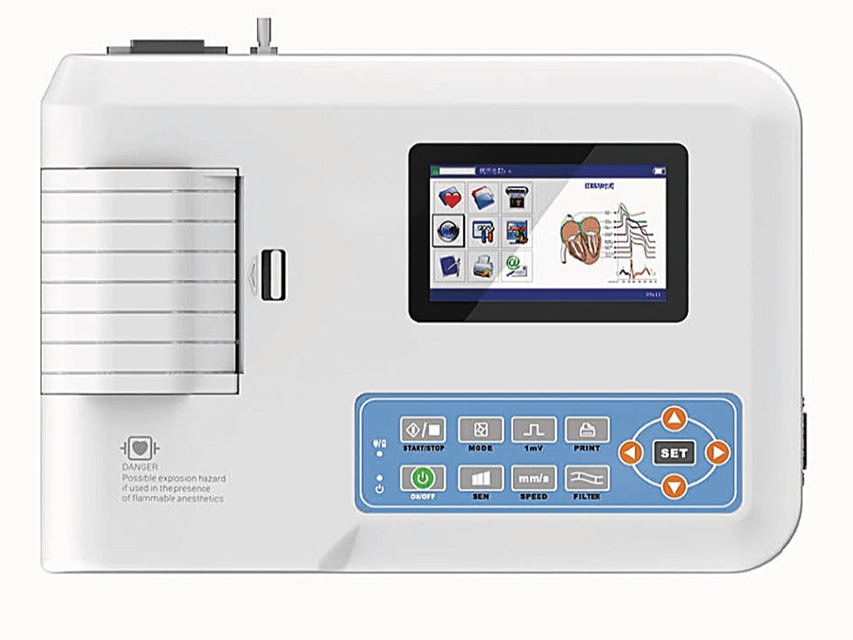

Electrocardiógrafo GIMA 300G · 3 canales · 12 derivaciones · Monitor TFT 3,5″ con impresora térmica y batería Li-ion · Ref. 33221

1. Introducción comercial

El electrocardiógrafo GIMA 300G (ref. 33221) es un registrador portátil de 3 canales con monitor TFT a color de 3,5 pulgadas que permite visualizar de forma simultánea las 12 derivaciones del ECG estándar. Está diseñado para el registro electrocardiográfico en consulta, atención primaria, urgencias, medicina del trabajo y unidades de diagnóstico, combinando pantalla, impresora térmica integrada, base de datos propia y conectividad USB con software de gestión en español.

Se suministra bajo la referencia del fabricante 33221 con todos los accesorios necesarios para el registro en reposo: cable de ECG, pinzas de electrodos de extremidades, electrodos torácicos, cable de tierra, cable de alimentación, rollo de papel y software de PC con conexión USB. Producto sanitario de clase II A, comercializado bajo presupuesto para compras institucionales y licitaciones.

2. Explicación técnica del equipo

El ECG 300G adquiere la señal electrocardiográfica con el estándar de 12 derivaciones y la escribe en 3 canales, tanto en el monitor como en el papel térmico. La señal se digitaliza con un conversor de 12 bits y una frecuencia de muestreo de 1000 Hz, con respuesta en frecuencia de 0,05 a 150 Hz. El procesador digital de señal aplica filtros de interferencias (filtro EMG de 25/35 Hz y filtro de red de 50/60 Hz) para obtener un trazado limpio y estable, adecuado para su interpretación clínica y archivo.

El equipo incluye sistema de auto-midición, auto-análisis y auto-interpretación, base de datos integrada y memoria interna capaz de almacenar más de 1000 casos. La conexión USB permite la transmisión en tiempo real al PC mediante el software ECG-Synchronous (ECG-Sync), posibilitando el análisis y diagnóstico remoto, la gestión de datos y la impresión de informes. La parte aplicada es de tipo CF a prueba de desfibrilación (seguridad de clase I) y el equipo admite alimentación por red eléctrica o por su batería de litio recargable de alta capacidad, suficiente para hasta 150 registros continuos de ECG.

3. Especificaciones técnicas

Datos del producto:

Entrada del instrumento ECG:

Filtrado de la señal:

• Filtro de interferencias EMG: 25 Hz / 35 Hz (-3 dB)
• Filtro de red (AC): 50 Hz / 60 Hz (-20 dB)

Salida de ondas y registro:

Alimentación:

Fusible:

• 2 uds. Ø5 × 20 mm, retardo temporal tipo CA; T250 mA/250 V (alimentación 220 V)

Forma:

Características funcionales:

• Visualización simultánea de 12 derivaciones
• Sistema de impresión térmica
• Alimentación por CA y CC
• Batería de litio recargable integrada de alta capacidad: hasta 150 registros continuos de ECG
• Base de datos integrada
• Memoria interna para más de 1000 casos
• Procesador digital de señal para filtrado
• Auto-midición, auto-análisis y auto-interpretación
• Software ECG-Sync con conexión USB al PC
• Software interno en: GB, FR, IT, ES, DE, TR, PL, PT, SI, BG, YU, RU, KZ, CN
• Software de PC ECG Synchronous en: GB, IT, FR, DE, PL, SK, TR
• Manual en: GB, IT, ES, FR

Accesorios incluidos:

• Cable de ECG – 1 juego
• Pinzas de electrodos de extremidades – 1 juego
• Electrodos torácicos – 1 juego
• Cable de tierra
• Cable de alimentación
• Rollo de papel
• Conexión USB y software de PC

4. Equivalencias y referencias cruzadas

Según el propio catálogo del fabricante GIMA S.p.A., el equipo ECG 300G (ref. 33221) se identifica también como ECG CONTEC 300G – 3 canales con display, es decir, la plataforma CONTEC 300G de electrocardiógrafo portátil de 3 canales con lectura de 12 derivaciones, pantalla LCD a color, impresora térmica, alimentación CA/CC, batería de litio recargable y software ECG-Synchronous con conexión USB.

No existe tabla de equivalencias oficial publicada por el fabricante que cruce esta referencia con electrocardiógrafos de otras marcas. Para la adquisición de consumibles (rollo térmico de 80 mm × 20 m, cable de paciente de 12 derivaciones con pinzas y electrodos torácicos) debe verificarse siempre la compatibilidad contra el manual del equipo. Antes de su uso en licitaciones, nuestro departamento técnico-comercial confirmará la referencia exacta, las variantes de idioma del software y la documentación disponible.

5. Consejos de selección y variantes de interés

• Papel de registro: utilice exclusivamente rollo térmico de 80 mm de ancho × 20 m de longitud y confirme el gramaje admitido por el cabezal para garantizar la nitidez del trazado y evitar atascos.
• Cable y electrodos de paciente: el equipo incluye cable de 12 derivaciones con pinzas de extremidades y electrodos torácicos; incluya su revisión en el plan de mantenimiento preventivo para asegurar una transmisión de señal estable.
• Idioma y software: el software interno y el manual del equipo están disponibles en español; el software de PC ECG-Sync (ECG-Synchronous) permite la gestión de pacientes, el análisis remoto y la impresión de informes desde el ordenador.
• Autonomía: la batería de litio recargable de 7,4 V / 3500 mAh soporta hasta 150 registros continuos; mantenga el equipo conectado a la red cuando no esté en uso y sustituya la batería ante una pérdida clara de autonomía.
• Uso previsto: electrocardiograma de reposo de 12 derivaciones en consulta, atención primaria, urgencias y unidades de diagnóstico. Es un producto sanitario de clase II A, de uso profesional por personal sanitario cualificado.
• Compras institucionales: este equipo se comercializa bajo presupuesto. Contacte con nuestro departamento técnico-comercial para condiciones por volumen, formación de uso, garantía y documentación para licitaciones.
