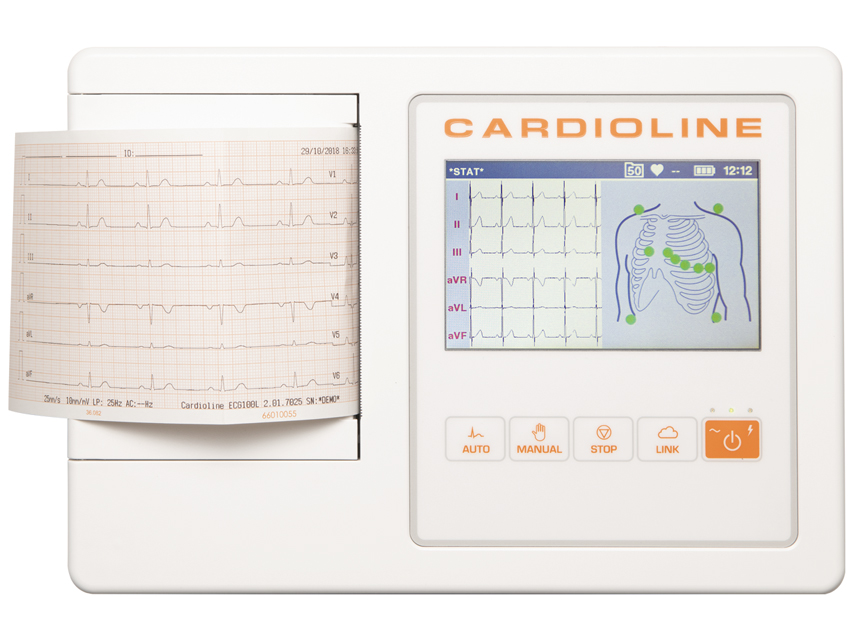

Electrocardiógrafo Cardioline ECG100L BASIC · ECG de 12 derivaciones en reposo · Pantalla táctil a color de 5″ · Impresora térmica 108 mm · Almacenamiento de 50 ECG · Conectividad USB · Ref. 54200

1. Introducción

El Cardioline ECG100L BASIC (ref. fabricante 54200, SKU GM54200) es el electrocardiógrafo de 12 derivaciones diseñado para facilitar la adquisición del ECG de reposo en la práctica privada: consultas de cardiología, medicina general, unidades de reconocimiento y servicios de diagnóstico funcional. Su manejo ha sido simplificado al máximo gracias a una brillante pantalla táctil a color de 5″ con teclas dedicadas para una operación rápida, que conduce al profesional paso a paso por todo el proceso: colocación de electrodos, control de calidad de la señal, adquisición, impresión y almacenamiento del trazado.

Se trata de un equipo compacto y ligero (270×190×60 mm, 1,48 kg) con batería recargable, impresora térmica integrada y conectividad USB, que ofrece una relación calidad-precio muy competitiva para el entorno B2B. Los productos Cahnos se venden bajo presupuesto: contacte con nuestro departamento técnico-comercial para formalizar su oferta.

2. Explicación técnica del equipo

El ECG100L BASIC adquiere de forma simultánea las 12 derivaciones electrocardiográficas estándar (I, II, III, aVR, aVL, aVF y V1-V6), con un front-end de alto rendimiento conforme a ANSI/AAMI y IEC 60601-2-25:2011, un CMRR superior a 100 dB e impedancia de entrada de 100 MΩ, lo que garantiza trazados limpios y estables incluso en entornos con interferencias. La resolución de la señal es de 5 µV/LSB con 500 muestras por segundo y un rango dinámico de ±325 mV.

El equipo permite alternar entre los modos de adquisición Automático (12 derivaciones), Manual (3/6 derivaciones), Stat (12 derivaciones) y Ritmo (1/3 derivaciones) al simple toque de una tecla. La nueva función de ECG de ritmo incorpora el análisis de 3 minutos de registro, incluyendo la tendencia de la frecuencia cardíaca y su variabilidad. Admite configuración estándar o Cabrera y ofrece múltiples formatos de impresión: canales 3, 3+1, 3+3 y 6 en modo automático (el formato de 12 canales en automático y en continuo corresponde a la versión de pantalla de 7″, ref. 54204-5), junto con la impresión de la tira de ritmo.

Los trazados pueden almacenarse en el propio dispositivo (hasta 50 ECG) o exportarse a un PC o memoria USB en formato SCP-PDF. La versión BASIC (54200) no incluye el algoritmo de interpretación de Glasgow (disponible en los modelos 54201-54205) ni la aplicación ECG EasyApp (incluida con 54202 y 54205). El software interno es conmutable a 16 idiomas: inglés, francés, italiano, español, portugués, alemán, rumano, ruso, checo, croata, portugués de Brasil, húngaro, neerlandés, turco, serbio y polaco.

3. Especificaciones técnicas

Adquisición de ECG

Pantalla

Impresora

Características físicas

Alimentación

Reglamentación y seguridad

Accesorios incluidos

• Cable de paciente
• 2 rollos de papel
• Batería
• Cable de alimentación
• Adaptador para electrodos de botón de 4 mm (caja de 10)
• Electrodos desechables tipo lengüeta (caja de 100)
• Manual en CD (GB, FR, IT, ES, PT, DE, NL, CZ, HR, HU, PL, RO, RU)

Datos del producto

4. Equivalencias y referencias cruzadas

No existe una tabla de equivalencias validada y publicada por el fabricante que cruce esta referencia (54200) con otros equipos de forma intercambiable 1:1. Las referencias siguientes se han contrastado con catálogos y distribución autorizada de Cahnos y se clasifican como comparables por categoría: antes de cualquier sustitución deben verificarse el número de canales y derivaciones, la pantalla táctil, el formato de impresión, la memoria, la conectividad y la presencia (o ausencia) de interpretación automática.

Estos equipos pueden servir como comparativa en pliegos, pero cada sustitución debe confirmarse contra la ficha técnica del fabricante emisor del código y las necesidades de su servicio.

5. Consejos de selección y variantes de interés

Antes de formalizar la compra, verifique el formato de impresión que necesita su centro: este modelo BASIC imprime en modo automático formatos de 3, 3+1, 3+3 y 6 canales sobre papel térmico de 108 mm; el registro de 12 canales en modo automático y continuo está reservado a la versión con pantalla de 7″ (ref. 54204-5). Si su protocolo requiere interpretación automática orientativa, valore las versiones 54201-54205, que incorporan el algoritmo de Glasgow para interpretación en adultos y pediatría; si necesita gestionar los ECG en PC con la aplicación ECG EasyApp (recepción en formato SCP, impresión y personalización de tiras de ritmo), esta se incluye con las referencias 54202 y 54205 y es opcional para 54200-1 y 54204.

El equipo se suministra completo con cable de paciente, batería, dos rollos de papel, cable de alimentación, adaptadores y una caja de 100 electrodos desechables, por lo que puede ponerse en marcha inmediatamente. Para consumibles de registro, en el catálogo de Cahnos dispone de papeles térmicos compatibles con la familia Cardioline (sección Papeles de registro / Cardioline); confirme siempre el ancho, la cuadrícula y el diámetro del núcleo antes de reponer. Para pedidos institucionales, concursos o contratos de suministro, solicite presupuesto formalizado a nuestro equipo técnico-comercial.
