1. Introducción

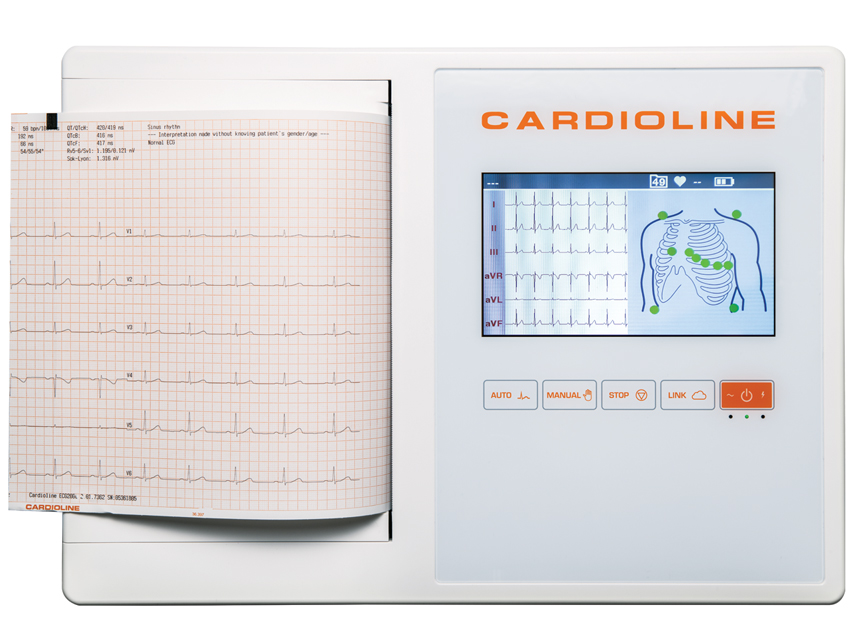

El electrocardiógrafo Cardioline ECG200L FULL (referencia del fabricante 54205) es la solución de electrocardiografía de reposo de 12 derivaciones pensada para la consulta privada, los centros de diagnóstico y los servicios de cardiología que exigen un registro fiable, rápido y documentable. Su pantalla táctil a color de 7 pulgadas, sus teclas dedicadas y el asistente de adquisición paso a paso hacen que cualquier miembro del equipo pueda obtener un electrocardiograma de calidad clínica sin apenas curva de aprendizaje. Este modelo en su configuración FULL incluye el algoritmo de interpretación de Glasgow y el software ECG EasyApp, lo que lo convierte en un equipo completo para el diagnóstico y la gestión digital de los estudios.
2. Explicación técnica del equipo
El equipo adquiere simultáneamente las 12 derivaciones electrocardiográficas estándar (I, II, III, aVR, aVL, aVF y V1-V6) y guía al operador desde la colocación de los electrodos hasta la comprobación de calidad de señal, la adquisición, la impresión y el almacenamiento. Permite adquirir ECG en modo automático (12 canales), manual (3/6/12 canales), STAT (12 canales) y de ritmo (1/3 canales), con configuración de derivaciones estándar o Cabrera. La función de ECG de ritmo analiza hasta 3 minutos de registro, incluyendo la tendencia de frecuencia cardíaca y la variabilidad. El algoritmo de interpretación de la Universidad de Glasgow (para adultos, pediátricos y STEMI) detecta las anomalías más habituales reconocibles en el ECG: infarto de miocardio (incluido el IAM), hipertrofia ventricular, alteraciones ST-T, arritmias comunes, trastornos de conducción y prolongación del intervalo QT. Los archivos se almacenan en el dispositivo (hasta 50 ECG) o se exportan a PC o memoria USB en formato SCP-PDF. El software incluido ECG EasyApp recibe los registros en formato SCP a través de USB, permite imprimir, modificar los datos del paciente y las interpretaciones automáticas, y personalizar el diseño de las tiras de ritmo (velocidad, ganancia, filtros, etc.). El software interno es conmutable a 16 idiomas, incluido el español.
3. Especificaciones técnicas
Adquisición de ECG
| Especificación |
Dato técnico |
| Canales de ECG |
12 derivaciones (I, II, III, aVR, aVL, aVF, V1-V6) |
| Cable de paciente |
Estándar 15D, 10 hilos |
| CMRR |
>100 dB |
| Impedancia de entrada |
100 MΩ |
| Frecuencia de muestreo (etapa de entrada) |
32 000 muestras/s/canal |
| Resolución del ECG |
5 µV/LSB; 500 muestras/s |
| Rango dinámico |
± 325 mV |
| Ancho de banda |
Prestaciones equivalentes a 0,05-150 Hz |
| Detección de marcapasos |
Sí (por hardware con filtrado digital de convolución) |
| Filtros |
Paso alto digital de fase lineal (según IEC 60601-2-25 2ª ed.); filtro adaptativo de interferencia de red 50/60 Hz; paso bajo digital 25/40 Hz (solo visualización e impresión) |
| Protección frente a desfibrilación |
Normas AAMI/IEC |
| Prestaciones de front-end |
ANSI/AAMI IEC 60601-2-25:2011 |
| Modos de adquisición |
Automático (12), manual (3/6/12), STAT (12), ritmo (1/3) |
| Configuración |
Estándar o Cabrera |
| Detección de electrodo suelto |
Independiente en todas las derivaciones |
| Frecuentímetro |
30-300 lpm |
| Mediciones de ECG |
Todas las derivaciones, promedio y corregidas; FC; RR medio; intervalo PR; duración de QRS; QT y QTc (fórmulas de Hodges, Bazett y Fridericia); R máx.[V5/V6] y S[V1]; índice de Sokolow-Lyon; ejes P, R, T |
| Interpretación |
Programa de análisis de Glasgow: adultos, pediátrico y STEMI |
| Almacenamiento |
50 ECG |
| Formato de exportación |
SCP-PDF |
| Software |
PC ECG EasyApp: aplicación de gestión de ECG para PC |
Pantalla
| Especificación |
Dato técnico |
| Tipo |
LCD TFT retroiluminada a color de 7" con panel táctil capacitivo |
| Resolución |
800 × 480 |
| Datos en tiempo real |
3/6/12 derivaciones |
Impresora
| Especificación |
Dato técnico |
| Cabezal térmico |
216 mm |
| Resolución |
8 puntos/mm |
Características físicas y alimentación
| Especificación |
Dato técnico |
| Dimensiones / peso |
413 × 295 × 80 mm · 4,17 kg |
| Alimentación |
100-240 V, 50/60 Hz |
| Grado de protección de la fuente |
IP20 |
| Tipo de batería |
NiMH |
| Autonomía de la batería |
Más de 500 ECG · más de 6 horas |
| Tiempo de carga |
4 horas al 85 % de capacidad |
Seguridad y normativa
| Especificación |
Dato |
| Directiva |
MDD 93/42/CEE, clase IIa |
| Compatibilidad electromagnética |
IEC 60601-1-2 · Grupo 1, Clase B |
| Seguridad eléctrica |
IEC 60601-1 |
| Protección frente a descarga eléctrica |
IP (ME con alimentación interna); clase I (con alimentación externa CA/CC) |
| Protección frente al agua |
IXP 0 |
Datos del producto
| Campo |
Valor |
| Referencia de fabricante |
54205 |
| Marca |
CARDIOLINE |
| Unidad de venta |
1 ud. |
| Tipo de dispositivo |
Producto sanitario (dispositivo médico) |
| Clase de dispositivo |
II A |
| CND |
Z12050302 |
| GMDN |
16231 |
| EAN |
8056732655027 |
Accesorios incluidos
- Cable de paciente
- Batería
- Pack de 180 hojas de papel
- Cable de alimentación
- Adaptador para conexión de pinzas tipo 4 mm (caja de 10)
- Interpretación Glasgow
- Electrodos desechables de lengüeta (caja de 100)
- Manual en CD (GB, FR, IT, ES, PT, DE, NL, CZ, HR, HU, PL, RO, RU)
4. Equivalencias y referencias cruzadas
No existe una tabla de equivalencias intercambiables 1:1 validada por el fabricante para esta referencia concreta. Las siguientes referencias han sido contrastadas en catálogos oficiales y distribución autorizada y se clasifican como comparables por categoría (ECG de 12 derivaciones en reposo con interpretación automática y gestión digital):
| Fabricante / Marca |
Familia / Modelo |
Código / SKU |
Nivel |
Observaciones |
| Cardioline S.p.A. |
ECG 200S (12 derivaciones, algoritmo de Glasgow) |
ECG200S |
Comparable por categoría |
Misma familia y algoritmo; sin pantalla táctil de 7" en la serie básica. Verificado en la web del fabricante. |
| Cardioline S.p.A. |
ECG 100S (12 derivaciones) |
ECG100S |
Comparable por categoría |
ECG de reposo con USB a PC y exportación SCP/PDF; interpretación Glasgow opcional. |
| Bionet (Bionet America) |
CardioTouch 3000 |
ECG-3000 (N) |
Comparable por categoría |
ECG interpretativo de 12 canales con pantalla táctil y memoria integrada. |
| Bionet (Bionet America) |
Cardio7 |
Cardio7 |
Comparable por categoría |
ECG de 12 canales con pantalla táctil de 7" y conectividad Wi-Fi/USB. |
| Edan Instruments |
SE-1200 Express |
SE-1200 Express |
Comparable por categoría |
ECG de 12 canales con pantalla táctil y memoria de 200 ECG. |
Antes de plantear cualquier sustitución en un pliego o licitación, confirme campo a campo (canales, pantalla, algoritmo de interpretación, memoria, conectividad y clasificación regulatoria) con nuestro departamento técnico-comercial.
5. Consejos de selección y variantes de interés
El modelo 54205 corresponde a la configuración ECG200L FULL, que combina la pantalla táctil a color de 7" con el algoritmo de Glasgow y la aplicación ECG EasyApp incluidas. En la misma familia existen otras configuraciones citadas por el fabricante: ECG200 (54200/54201) con pantalla de 5" (la 54201 incorpora Glasgow), ECG200 EasyApp (54202) que añade la App, y ECG200L (54204) con pantalla de 7" (Glasgow y EasyApp opcionales). Verifique siempre el número de canales de impresión deseados (3, 3+1, 3+3, 6 o 12) y el formato de papel que requiere su impresora térmica de 216 mm. Para equipos con impresora térmica ancha, consulte la sección de papeles de registro de Cahnos y confirme ancho, cuadrícula y diámetro de núcleo antes de reponer. Si su actividad requiere únicamente la versión compacta de 5" o desea planificar la renovación de su parque de ECG, contáctenos para valorar la referencia más adecuada y recibir presupuesto formalizado. Para pedidos grandes puede solicitar presupuesto.
