Descripción
1. Introducción

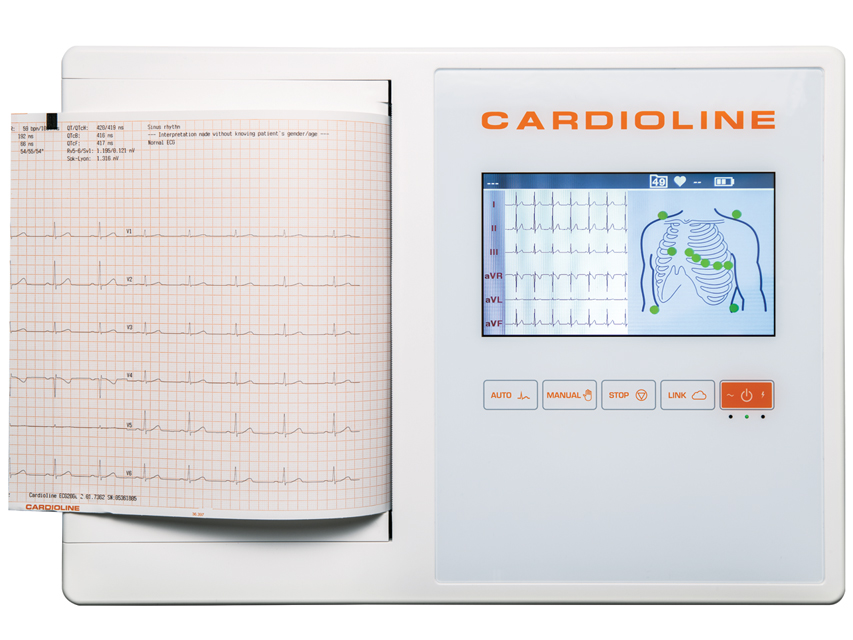

El electrocardiógrafo Cardioline ECG200L Glasgow (ref. 54204) es la solución de electrocardiografía en reposo pensada para la práctica privada, consultas de cardiología, centros de salud y unidades de diagnóstico funcional. Registra de forma simultánea las 12 derivaciones estándar y ofrece una experiencia de uso muy intuitiva gracias a su pantalla táctil a color de 7″ y a sus teclas dedicadas de manejo rápido.
El equipo guía al operador paso a paso durante la adquisición: colocación de electrodos, control de calidad de la señal, registro, impresión y almacenamiento. Además, incorpora el algoritmo de interpretación Glasgow, capaz de diagnosticar las anomalías habitualmente reconocibles en el ECG (infarto de miocardio, hipertrofia ventricular, alteraciones ST-T, arritmias y trastornos de conducción o de alargamiento del intervalo QT), con módulos específicos para adultos y pacientes pediátricos, incluida la detección de STEMI.
2. Explicación técnica del equipo
El ECG200L adquiere de forma simultánea las 12 derivaciones electrocardiográficas (I, II, III, aVR, aVL, aVF y V1-V6) con una etapa de entrada de alto rendimiento conforme a la norma ANSI/AAMI IEC 60601-2-25:2011. La señal se muestrea a 32.000 muestras por segundo y canal en la etapa de entrada, con resolución de ECG de 5 µV/LSB y 500 muestras/s, lo que garantiza una reproducción fiel y estable del trazado.
Permite alternar, con solo tocar una tecla, entre modos de adquisición automático (12 derivaciones), manual (3/6/12), Stat (12) y ritmo (1/3 derivaciones), en configuración estándar o Cabrera. La nueva función de ECG en ritmo permite analizar hasta 3 minutos de ECG, incluida la tendencia de la frecuencia cardíaca y su variabilidad.
El equipo incorpora filtro pasaalto diagnóstico digital de fase lineal, filtro adaptativo de interferencia de red de 50/60 Hz y filtros pasabajo digitales de 25/40 Hz para visualización e impresión, además de detección de marcapasos con filtrado digital de convolución y protección frente a desfibrilación según normas AAMI/IEC. Los registros se pueden almacenar en el dispositivo (hasta 50 ECG) o exportarse por conexión USB a un PC o a un lápiz de memoria, en formato SCP-PDF. Incluye software interno multilingüe conmutable en 16 idiomas.
3. Especificaciones técnicas
3.1. Tabla de datos del producto
| Marca | CARDIOLINE |
|---|---|
| Modelo | ECG200L GLASGOW (referencia 54204) |
| Unidad de venta | 1 pc |
| Tipo de dispositivo | Dispositivo médico |
| Clase de dispositivo | II A |
| CND | Z12050302 |
| GMDN | 16231 |
| EAN | 8056732655027 |
3.2. Adquisición del ECG
| Canales de ECG | 12 derivaciones (I, II, III, aVR-L-F, V1-6) |
|---|---|
| Cable de paciente | Estándar 15D, 10 hilos |
| CMRR | >100 dB |
| Impedancia de entrada | 100 MOhm |
| Frecuencia de muestreo de la etapa de entrada | 32.000 muestras/segundo/canal |
| Resolución del ECG | 5 µV/LSB; 500 muestras/s |
| Rango dinámico | ±325 mV |
| Ancho de banda | Rendimiento equivalente a 0,05-150 Hz |
| Detección de marcapasos | Detección por hardware combinada con filtrado digital de convolución |
| Filtros | Pasaalto digital diagnóstico de fase lineal (según 60601-2-25 2.ª ed.), filtro adaptativo de interferencia de red 50/60 Hz, pasabajo digitales de 25/40 Hz (solo visualización e impresión) |
| Protección frente a desfibrilación | Normas AAMI/IEC |
| Rendimiento de la etapa de entrada | ANSI/AAMI IEC 60601-2-25:2011 |
| Modos de adquisición | Automático (12), Manual (3/6/12), Stat (12), Ritmo (1/3) |
| Configuración | Estándar o Cabrera |
| Detección de electrodo desconectado | Independiente en todas las derivaciones |
| Frecuencímetro | 30-300 lpm |
| Mediciones del ECG | Todas las derivaciones, promedio y corregidas; FC; RR medio; intervalo PR, duración QRS, intervalo QT y QTc (fórmulas de Hodges, Bazett y Fridericia); índice de Sokolow-Lyon (máx R en V5/V6 y S en V1); ejes P, R, T |
| Interpretación del ECG | Programa de análisis Glasgow para adultos, pediatría y STEMI |
| Almacenamiento de ECG | 50 ECG |
| Formato de exportación | SCP-PDF |
3.3. Pantalla, impresora y características físicas
| Pantalla | LCD TFT a color retroiluminado de 7″ con panel táctil capacitivo |
|---|---|
| Resolución de pantalla | 800×480 |
| Datos en pantalla | 3/6/12 derivaciones en tiempo real |
| Cabezal de impresora térmica | 216 mm |
| Resolución de impresión | 8 puntos/mm |
| Dimensiones del equipo | 413x295x80 mm |
| Peso | 4,17 kg |
3.4. Alimentación y seguridad
| Alimentación | 100-240 V, 50/60 Hz |
|---|---|
| Grado de protección de la fuente de alimentación | IP20 |
| Tipo de batería | NiMH |
| Duración de la batería | Más de 500 ECG; más de 6 horas |
| Tiempo de carga | 4 horas hasta el 85% de la capacidad |
| Normativa | MDD 93/42/CEE Clase IIa; IEC 60601-1-2 (compatibilidad electromagnética) Grupo 1 – Clase B; IEC 60601-1 (seguridad eléctrica) |
| Protección frente a descarga eléctrica | IP (equipo con alimentación interna), Clase I (con alimentación externa CA/CC) |
| Protección frente al agua | IXP 0 |
3.5. Accesorios incluidos
- Cable de paciente
- Batería
- Pack de 180 hojas de papel
- Cable de alimentación
- Adaptador para conector de presión de 4 mm (caja de 10)
- Interpretación Glasgow
- Electrodos de lengüeta desechables (caja de 100)
- Manual en CD (GB, FR, IT, ES, PT, DE, NL, CZ, HR, HU, PL, RO, RU)
4. Equivalencias y referencias cruzadas
La referencia 54204 (SKU Cahnos GM54204) corresponde al electrocardiógrafo Cardioline ECG200L GLASGOW con pantalla táctil de 7″ del catálogo del fabricante. No existe una tabla de equivalencias validada por el fabricante que cruce esta referencia con terceros de forma 1:1; dentro de la propia familia ECG200 de Cardioline el fabricante documenta las variantes 54200, 54201, 54202 y 54205 con el mismo diseño funcional (pantalla de 5″ en las series 54200-2 y de 7″ en las 54204-5), mientras que el algoritmo Glasgow está disponible en las referencias 54201 a 54205. En el mercado se localizan equipos homólogos por categoría (ECG de reposo interpretativo de 12 derivaciones), como los Cardioline ECG100S / ECG200S o el Bionet Cardio7, que pueden servir de comparativa técnica en pliegos, pero cada sustitución debe validarse campo a campo (canales, pantalla, formato de impresión, algoritmo y conectividad) con nuestro departamento técnico antes de su uso en licitación.
5. Consejos de selección y variantes de interés
Antes de formalizar la compra, verifique el formato de impresión que necesita su centro: este equipo imprime con cabezal térmico y admite los formatos de registro más habituales (3, 3+1, 3+3, 6 y 12 canales en modo automático; 3, 6 o 12 en modo continuo, además de la tira de ritmo). El registro en 12 canales solo está disponible en las versiones de pantalla de 7″ (54204-5).
Si su actividad requiere gestión digital de los ECG, tenga en cuenta que la aplicación ECG EasyApp para PC se incluye con las referencias 54202 y 54205 y es opcional para la 54200-1 y la 54204: recibe las adquisiciones en formato SCP vía USB, permite imprimir, modificar datos de paciente y personalizar el diseño de las tiras de ritmo (velocidad, ganancia, filtros). Contacte con nuestro equipo técnico-comercial de Cahnos para confirmar la referencia exacta, las opciones de software y el presupuesto formalizado en condiciones B2B.
