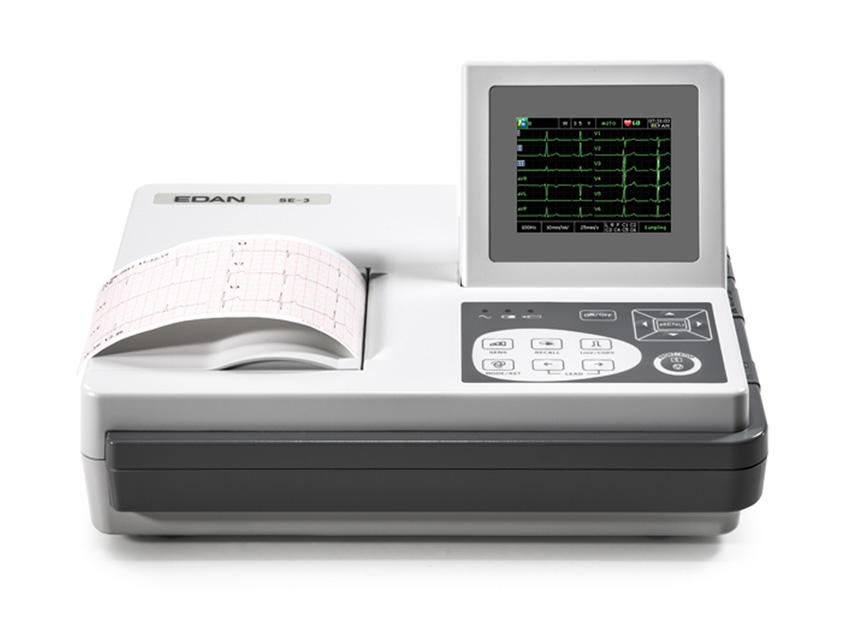

Electrocardiógrafo portátil Edan SE-3 a color
El electrocardiógrafo Edan SE-3 (ref. 33333) es un equipo portátil de 3 canales de registro con pantalla LCD a color plegable que combina monitorización en directo, interpretación automática e impresión térmica integrada. Diseñado para la práctica diaria en consultas de cardiología, servicios de urgencias, atención primaria y medicina del trabajo, ofrece una solución compacta, fiable y sencilla para obtener electrocardiogramas de 12 derivaciones listos para su archivo e interpretación clínica.
Explicación técnica del equipo
El SE-3 adquiere simultáneamente las 12 derivaciones estándar (I, II, III, aVR, aVL, aVF y V1-V6) y las presenta de forma nítida en su pantalla LCD a color de 320 × 240 píxeles. Incorpora un sistema de medición y análisis automático de los parámetros del ECG cuya interpretación ha sido validada con las bases de datos CSE/AHA/MIT, lo que aporta una orientación diagnóstica reproducible. La impresora térmica de alta resolución integrada registra sobre papel de 80 mm en modos auto, manual, ritmo y R-R, con velocidades desde 5 hasta 50 mm/s.
El equipo dispone de un sistema de filtros digitales completo (filtro electromiográfico EMG, filtro de desviación de línea base DFT, filtro paso bajo y filtro de red AC) que evita derivas de la línea base e interferencias, garantizando trazados limpios incluso en entornos con ruido eléctrico. La detección de electrodo desconectado con alarma, el ajuste automático de la línea base y la operación automática o manual simplifican el flujo de trabajo. Con alimentación de red y batería recargable de iones de litio (14,8 V) con más de 6 horas de funcionamiento continuo, puede desplazarse a domicilio o a puesto de trabajo sin perder capacidad diagnóstica.
La conectividad Ethernet, RS232 y USB permite la transmisión de estudios a un PC con el software de visualización y gestión de datos ECG (compatible con Windows XP, 7 y Vista, 32/64 bits), con informes en formato PDF, DICOM, SCP, XML, JPG, BMP, TIFF y PNG. También admite la impresión de las 12 derivaciones en cuadrícula sobre papel A4 mediante impresora externa y el uso de un lector de código de barras para agilizar la entrada de datos del paciente.
Especificaciones técnicas
Características generales
| Característica | Dato técnico |
|---|---|
| Canales de registro | 3 canales a color con monitor e interpretación |
| Derivaciones | 12 estándar, con adquisición simultánea |
| Pantalla | LCD a color de 320 × 240 píxeles, plegable |
| Sensibilidad | 2,5 / 5 / 10 / 20 mm/mV |
| Impedancia de entrada | > 50 MΩ (10 Hz) |
| Filtros | EMG 25/35/45 Hz (off) · DFT 0,05/0,15/0,25/0,35/0,5/0,67 Hz · Paso bajo 150/100/75 Hz · Red AC on/off |
| Modos de registro | Auto / Manual / Ritmo / R-R |
| Derivación de ritmo | Cualquier derivación seleccionable |
| Almacenamiento | 500 ECG |
| Velocidad del papel | 5 / 6,25 / 10 / 12,5 / 25 / 50 mm/s |
| Papel térmico | Rollo 80 mm × 20 m · plegado 80 × 70 mm × 200 páginas |
| Idiomas de pantalla | GB, IT, FR, ES, RU, PL, CZ, RO, DE, TR, HR, UA |
| Interfaces | Ethernet, RS232, USB |
| Soporte lector de código de barras | Sí |
| Formatos de informe | PDF, DICOM, SCP, XML |
| Alimentación | CA 100-115 V / 220-240 V, 50/60 Hz |
| Batería | Iones de litio recargable 14,8 V (más de 6 h de funcionamiento continuo) |
| Dimensiones | 290 × 220 × 85 mm |
| Peso | 2,5 kg (sin batería) |
| Norma de seguridad | IEC I/CF |
Accesorios incluidos
- Cable de paciente
- 1 rollo de papel
- 4 electrodos de extremidades
- 6 electrodos torácicos
- 1 frasco de gel
- Batería recargable
- Manual en GB e IT (a petición: FR, ES, PT, TR, DE, RU)
Datos del producto
| Marca | Edan |
|---|---|
| Unidad de venta | 1 unidad |
| Tipo de dispositivo | Producto sanitario |
| Clase de dispositivo | II A |
| CND | Z12050301 |
| GMDN | 16231 |
| EAN | 8023279333336 |
Equivalencias y referencias cruzadas
El electrocardiógrafo Edan SE-3 pertenece a la familia Smart ECG SE-3 / SE-300 del fabricante, que incluye variantes y modelos relacionados (SE-3, SE-3B, SE-3C, SE-3WS, SE-300, SE-301). No existe una tabla de equivalencias validada que lo cruce 1:1 con equipos de otros fabricantes; cualquier comparación (p. ej. con electrocardiógrafos de 3 canales de otras marcas) debe verificar campo a campo: número de canales, adquisición simultánea de 12 derivaciones, pantalla e interpretación.
| Referencia / Consumible | Código | Observaciones |
|---|---|---|
| Rollo de papel térmico 80 mm × 20 m para Edan SE-3 / SE-300 | 0553300 (Cahnos) · OEM M50R-78076 | Papel en rollo con cuadrícula roja, bobinado externo; consumible estándar del SE-3. |
| Block de papel térmico 80 × 70 mm × 315 hojas (formato alternativo) | 0992026-S / 0992026-EB (Cahnos) · OEM M50R-78079 | Formato plegado en Z compatible con la familia Edan SE-3 / SE-300; no intercambiable con el rollo sin cambiar el formato de papel. |
| Cable de paciente ECG de 12 derivaciones (2,2 m, banana) | GM54002-F (Cahnos) · 54002 | Compatibilidad documentada con Edan SE-3, SE-3WS, SE-300, SE-600, SE-12, SE-1200 y otros modelos con conector Dsub de 15 pines. |
Consejos de selección y variantes de interés
Este SE-3 es la opción adecuada para consultas y servicios que necesitan un registro de 3 canales de impresión con adquisición de las 12 derivaciones, pantalla de monitorización e interpretación automática en un equipo compacto y desplazable. Para el consumible de registro, verifique siempre el formato admitido por la impresora: el SE-3 imprime sobre papel de 80 mm tanto en rollo (80 mm × 20 m, ref. 0553300) como en block plegado 80 × 70 mm; confirme el formato, color de cuadrícula y bobinado antes de reponer.
Si su actividad requiere mayor número de canales o memoria ampliada, en el mismo catálogo encontrará otros electrocardiógrafos de la marca y equipos equivalentes; consulte con nuestro departamento técnico-comercial para confirmar la referencia más adecuada a su volumen de estudios, así como presupuesto formalizado para pedidos institucionales, concursos o contratos de suministro.
