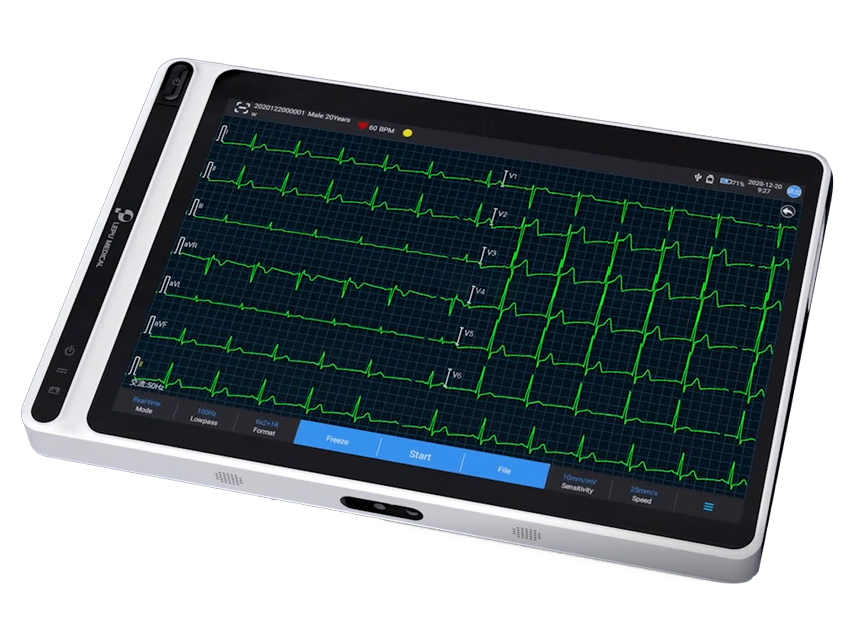

Electrocardiógrafo Portátil Tablet NEO ECG S120 – ECG 9/12 derivaciones, pantalla táctil 7″, WiFi, exportación USB y algoritmo de Glasgow | Ref. GM54229-F · Conexión Snap Plug

1.130,50 €

Electrocardiógrafo tablet portátil NEO ECG S120 para la adquisición y visualización de trazados de 9/12 derivaciones y detección de la frecuencia cardíaca. Pantalla táctil a color de 7″ de alta resolución, conversión A/D de 24 bits y muestreo de 32.000 muestras/s, con algoritmo de interpretación de Glasgow, 4 modos de muestreo, análisis RR, VFC (HRV), test de medicamentos y modo evento. Permite almacenar, revisar, editar y enviar los datos del paciente mediante WiFi y redes móviles, y exportarlos a un lápiz USB. Incluye batería recargable integrada y fuente de alimentación externa de CC. Conexión de pinzas tipo Snap Plug (ref. GM54229); disponible también en versión con conexión Banana Plug (ref. GM54230). Producto sanitario de clase II A (CND Z12050301, GMDN 16231), suministrado por unidad.

Referencia
GM54229-F

Descripción

1. Introducción

El NEO ECG S120 es un electrocardiógrafo en formato tableta, ligero y portátil, diseñado para la adquisición y visualización de trazados electrocardiográficos de 9/12 derivaciones, así como para la detección de la frecuencia cardíaca. Su pantalla táctil a color de 7″ de alta resolución lo hace especialmente sencillo de manejar, tanto en consulta como en desplazamientos, medicina territorial, ambulatorios y entornos de telemedicina. Permite almacenar, previsualizar, revisar, editar y enviar los datos del paciente mediante transmisión inalámbrica de los datos de ECG por WiFi y redes móviles, y exportarlos a un lápiz USB a través del conector USB.

2. Explicación técnica del equipo

El NEO ECG S120 adquiere de forma sincrónica 9 o 12 derivaciones con una conversión analógico-digital de 24 bits y una frecuencia de muestreo de 32.000 muestras/s, lo que garantiza una reproducción fiel de la señal incluso en trazados de alta resolución. Incorpora el algoritmo de interpretación de Glasgow y ofrece 4 modos de muestreo (pre-muestreo, muestreo en tiempo real, muestreo periódico y muestreo por disparo/trigger), además de detección y marcado automático de la estimulación de marcapasos, análisis automático del intervalo RR, análisis de la variabilidad de la frecuencia cardíaca (VFC/HRV), test de medicamentos y modo de evento ECG. El equipo permite congelar la forma de onda ECG en pantalla, dispone de teclado virtual y permite la introducción de datos del paciente mediante escáner de código de barras. Los archivos pueden generarse en múltiples formatos: Carewell ECG, PDF, BMP, HL7, DICOM y SCP. La alimentación corre a cargo de una fuente de alimentación externa de CC y de una batería recargable integrada, y el software es seleccionable en varios idiomas: alemán, francés, italiano, español, portugués, griego y polaco.

3. Especificaciones técnicas

Parámetro Especificación
Derivaciones ECG / adquisición 9, 12 en adquisición sincrónica · Resolución A/D: 24 bits · Rango de frecuencia cardíaca: 30-300 lpm ± 1 · Sensibilidad: automática, 2,5, 5, 10, 20, 40 mm/mV (error inferior al ± 5 %) · Velocidad de registro: 5, 6,25, 10, 12,5, 25, 50 mm/s (error inferior al ± 3 %) · Frecuencia de muestreo: 32.000 muestras/s
Filtros CA (50-60 Hz, off), EMG (25-35-45 Hz off), ADS (0,01-0,05-0,32-0,67 Hz), filtro pasa baja (75-100-150-300 Hz off)
Respuesta en frecuencia 0,01-350 Hz (+ 0,4 / -3,0 dB) · Señal mínima detectable: 20 µVp-p
Especificaciones eléctricas Ruido interno: ≤ 12,5 µV · Impedancia de entrada: ≥ 100 MΩ (10 Hz) · Corriente de circuito: ≤ 10 nA · Tensión de calibración: 1 mV ± 2 % · Tensión de despolarización: ± 900 mV, ± 5 % · Rechazo en modo común: ≥ 140 dB (filtro CA activado) / ≥ 120 dB (filtro CA desactivado)
Cuantificación de amplitud 0,95 µV/LSB · Tiempo de recuperación tras descarga: < 10 s
Pantalla, dimensiones y peso Pantalla táctil de 7″ · Tamaño: 19,7 x 11,2 x 2,6 cm · Peso: 0,8 kg
Funciones y análisis Algoritmo de Glasgow · 4 modos de muestreo · Detección automática de marcapasos · Análisis automático RR, VFC (HRV), test de medicamentos, modo de evento ECG · Congelado de la forma de onda en pantalla · Teclado virtual y escáner de código de barras
Conectividad Transmisión inalámbrica de datos ECG por WiFi y redes móviles · Exportación de datos del paciente a lápiz USB · Archivos en formato Carewell ECG, PDF, BMP, HL7, DICOM y SCP
Alimentación Fuente de alimentación externa de CC y batería recargable integrada
Software / idiomas Software multilingüe seleccionable: alemán, francés, italiano, español, portugués, griego y polaco

Datos del producto

Fabricante GIMA
Unidad de venta 1 pc
Tipo de dispositivo Producto sanitario (medical device)
Clase de dispositivo II A
CND Z12050301
GMDN 16231

Referencias disponibles

Referencia Conexión Unidad de venta
GM54229 SNAP PLUG 1 pc
GM54230 BANANA PLUG 1 pc

4. Equivalencias y referencias cruzadas

Las referencias GM54229 (conexión Snap Plug) y GM54230 (conexión Banana Plug) son las dos variantes del mismo electrocardiógrafo tablet NEO ECG S120, que comparten idénticas prestaciones clínicas y técnicas y se diferencian únicamente por el sistema de conexión del cable de electrodos. Dentro de la misma familia de tabletas ECG portátiles destaca también la referencia GM54231 (NEO ECG T180), que añade impresora térmica integrada en su base de carga; es la variante recomendada cuando se necesita imprimir el trazado directamente en papel. No se dispone de una tabla de equivalencias oficial publicada por el fabricante que cruce esta referencia con otros fabricantes; para validar una sustitución en licitación o la integración con su software de gestión, consulte a nuestro departamento técnico-comercial.

5. Consejos de selección y variantes de interés

Conexión del cable: elija la referencia GM54229 (Snap Plug) si su cable de electrodos o los conectores de su servicio usan pinzas de clip tipo snap; si su parque de electrodos o cables emplean conectores tipo banana (Ø 4 mm), seleccione la variante GM54230 (Banana Plug).

Necesidad de impresión: si necesita imprimir el trazado en el punto de atención, valore el NEO ECG T180 (GM54231), que incorpora impresora térmica integrada en la base con soporte para papel de 216 mm y permite además conectar una impresora láser externa.

Movilidad y telemedicina: este formato tableta (19,7 x 11,2 cm y 0,8 kg, batería recargable integrada) está pensado para consultas ambulatorias, medicina del trabajo, atención domiciliaria y envío remoto de estudios por WiFi o redes móviles. Verifique siempre la disponibilidad de la red inalámbrica y los derechos de exportación de datos (HL7/DICOM) según la política de su centro antes de formalizar el pedido.

Información adicional

Peso 0,9 kg
Dimensiones 19,7 × 11,2 × 2,6 cm
Conexión

SNAP PLUG, BANANA PLUG

Modelo

NEO ECG S120

Referencia del fabricante

54229 / 54230

Tipo de producto

Electrocardiógrafo portátil tipo tablet para ECG

Derivaciones

9/12 en adquisición sincrónica

Resolución ad

24 bits

Frecuencia de muestreo

32.000 muestras/s

Rango frecuencia cardiaca

30-300 lpm ± 1

Sensibilidad

Automática, 2,5, 5, 10, 20, 40 mm/mV (± 5 %)

Velocidad de registro

5, 6,25, 10, 12,5, 25, 50 mm/s (± 3 %)

Filtros

CA (50-60 Hz), EMG (25-35-45 Hz), ADS (0,01-0,05-0,32-0,67 Hz), pasa baja (75-100-150-300 Hz)

Respuesta en frecuencia

0,01-350 Hz (+ 0,4 / -3,0 dB)

Ruido interno

≤ 12,5 µV

Impedancia de entrada

≥ 100 MΩ (10 Hz)

Rechazo en modo comun

≥ 140 dB (filtro CA on) / ≥ 120 dB (filtro CA off)

Algoritmo de interpretacion

Algoritmo de Glasgow

Analisis

Análisis RR, VFC (HRV), test de medicamentos, modo evento, detección automática de marcapasos

Pantalla

Táctil de 7" de alta resolución

Conectividad

WiFi, redes móviles, exportación USB

Formatos de archivo

Carewell ECG, PDF, BMP, HL7, DICOM, SCP

Idiomas software

Alemán, francés, italiano, español, portugués, griego y polaco

Alimentación

Fuente externa de CC y batería recargable integrada

Dimensiones

19,7 x 11,2 x 2,6 cm

Peso

0,8 kg

Código CND

Z12050301

Código GMDN

16231

Presentación

Unidad

Tipo de dispositivo

Producto sanitario

Clase de producto sanitario

II a

Documentación

📄 Ficha técnicaEnglish PDF
📎 Etiqueta / embalajeLabel Box PDF · Label Prodotto PDF
📜 Declaración de conformidadEnglish PDF
📜 Certificado CEDescargar PDF
📜 Certificados ISO 9001 / 13485Multilingüe PDF
