Descripción
1. Introducción

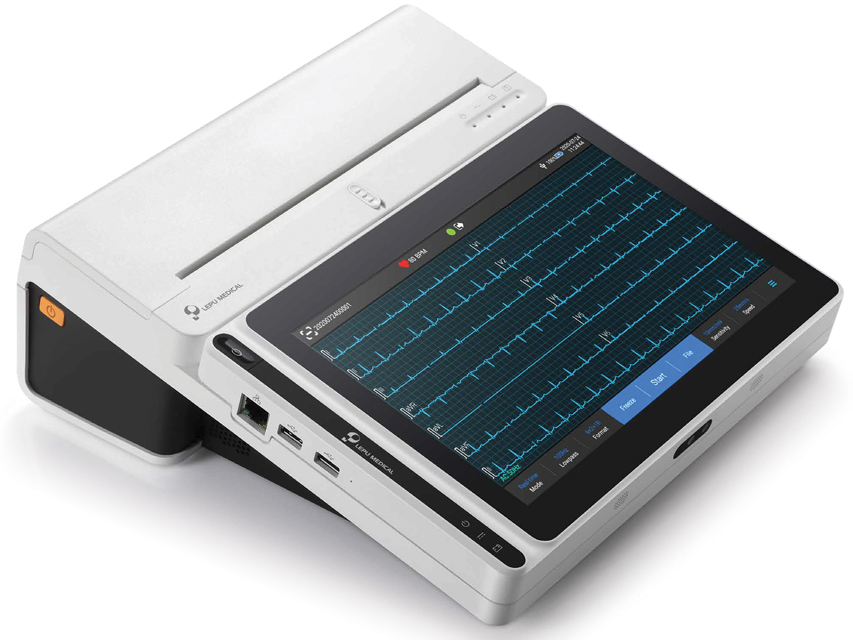

El NEO ECG T180 Tablet (ref. 54231) es un electrocardiógrafo portátil de diseño compacto tipo tablet, diseñado para la adquisición, el análisis y la impresión de trazados electrocardiográficos de 9/12 derivaciones. Su pantalla táctil a color de 10,1″ de alta resolución, su ligereza y su base con impresora térmica integrada lo convierten en una solución versátil para la consulta de cardiología, los servicios hospitalarios, la atención primaria y la medicina territorial, incluida la telemedicina. Un equipo profesional de uso clínico que combina la ergonomía de una tablet con la fiabilidad de un electrocardiógrafo de 12 canales.
2. Explicación técnica del equipo
El NEO ECG T180 realiza la adquisición sincrónica de 9/12 derivaciones con conversión A/D de 24 bits y una frecuencia de muestreo de 32.000 muestras/segundo, garantizando una excelente fidelidad de la señal. Incorpora el algoritmo de interpretación de Glasgow y ofrece 4 modos de muestreo: pre-muestreo, muestreo en tiempo real, muestreo periódico y muestreo por disparo (trigger). El sistema incluye detección y marcado automáticos de estimulación de marcapasos, autoanálisis del intervalo RR, análisis de variabilidad de la frecuencia cardíaca (HRV/VFC), prueba de medicamentos y modo evento ECG. La información del paciente puede introducirse mediante teclado virtual o escáner de código de barras, y el equipo almacena hasta 10.000 ECG. La transmisión inalámbrica de los datos se realiza vía WiFi y redes móviles, y los registros pueden exportarse a memoria USB en múltiples formatos (Carewell ECG, PDF, BMP, HL7, DICOM, SCP). El trazado puede congelarse en pantalla para su revisión, y la base integra una impresora térmica, además de soporte para impresora láser externa. La alimentación se realiza mediante fuente de alimentación de CC externa o batería de litio recargable integrada.
3. Especificaciones técnicas
| Derivaciones ECG | Adquisición sincrónica de 9/12 derivaciones · Resolución A/D: 24 bits · Rango de frecuencia cardíaca: 30–300 lpm ± 1 · Sensibilidad: automática, 2,5, 5, 10, 20, 40 mm/mV (error inferior al ± 5 %) · Velocidad de impresión: 5, 6,25, 10, 12,5, 25, 50 mm/s (error inferior al ± 3 %) · Frecuencia de muestreo: 32.000 muestras/seg |
|---|---|
| Filtros | AC (50–60 Hz, off) · EMG (25–35–45 Hz, off) · ADS (0,01–0,05–0,32–0,67 Hz) · Filtro de paso bajo (75–100–150–300 Hz, off) |
| Respuesta en frecuencia | 0,01–350 Hz (+0,4 / −3,0 dB) · Señal mínima detectable: 20 µVp-p |
| Especificaciones eléctricas | Ruido interno: ≤ 12,5 µV · Impedancia de entrada: ≥ 100 MΩ (10 Hz) · Corriente de circuito: ≤ 10 nA · Tensión de calibración: 1 mV ± 2 % · Tensión de despolarización: ± 900 mV, ± 5 % · Rechazo en modo común: ≥ 140 dB (con filtro AC) / ≥ 120 dB (sin filtro AC) |
| Cuantificación de amplitud | 0,95 µV/LSB · Tiempo de recuperación tras descarga: < 10 s · Display: pantalla táctil a color de 10,1″ · Dimensiones y peso: 27,4 × 28,8 × 11,1 cm – 2,5 kg (base); tablet 27,3 × 18,2 × 2,6 cm – 1,2 kg |
Funciones destacadas
- Algoritmo de Glasgow para interpretación avanzada del trazado.
- 4 modos de muestreo: pre-muestreo, tiempo real, periódico y por disparo.
- Detección y marcado automáticos de estimulación de marcapasos.
- Autoanálisis RR, análisis de VFC (HRV), test de medicamentos y modo evento ECG.
- Almacenamiento de hasta 10.000 ECG y exportación de datos del paciente a memoria USB.
- Formatos de archivo: Carewell ECG, PDF, BMP, HL7, DICOM y SCP.
- Congelación de la onda ECG en pantalla.
- Teclado virtual y escaneo de código de barras para la introducción de datos del paciente.
- Impresora térmica integrada en la base y soporte para impresora láser externa.
- Transmisión inalámbrica de datos ECG vía WiFi y redes móviles.
- Fuente de alimentación de CC externa y batería recargable de litio integrada.
- Software multilingüe seleccionable: ES, FR, IT, PT, DE, EN, GR, PL.
Accesorios incluidos
- 1 cable de ECG IEC, Ø 4 mm, con conector banana.
- 6 electrodos precordiales de succión para adulto (Ø 4 mm).
- 4 pinzas de extremidades para adulto.
- 1 rollo de papel térmico de 20 m × 216 mm.
- 1 batería recargable de litio.
- 1 adaptador de corriente.
- Manual multilingüe: GB, IT (FR, ES, PT, DE, GR, PL; RU disponible en la web del fabricante).
Datos del producto
| Fabricante | GIMA |
|---|---|
| Referencia del fabricante | 54231 |
| Unidad de venta | 1 pc |
| Tipo de dispositivo | Producto sanitario (medical device) |
| Clase de dispositivo | II A |
| CND | Z12050301 |
| GMDN | 16231 |
| EAN | 8023279542318 |
4. Equivalencias y referencias cruzadas
Este equipo corresponde a la referencia de fábrica Ref. 54231 (SKU Cahnos GM54231), perteneciente a la serie NEO ECG T180. La referencia hermana 54230 comparte manual de usuario y plataforma con este modelo dentro de la misma familia de tablet ECG. No se dispone de una tabla de equivalencias validada por el fabricante que cruce esta referencia con códigos de otros fabricantes; las gamas comparables por categoría (electrocardiógrafos portátiles de 12 derivaciones con pantalla táctil y conectores banana) deben validarse caso a caso con nuestro equipo técnico-comercial antes de cualquier sustitución en licitación.
5. Consejos de selección y variantes de interés
Verifique el sistema de conexión de su cable de paciente: este modelo monta conectores tipo banana (enchufe IEC de Ø 4 mm), compatible con electrodos de pinza y de succión. Para aplicaciones de telemedicina y medicina territorial, la transmisión WiFi y por redes móviles permite el envío del ECG a distancia sin cables; en consulta, la base con impresora térmica integrada y el soporte para impresora láser externa agilizan la documentación del registro. Tenga en cuenta el consumible: el equipo utiliza rollo de papel térmico de 216 mm de ancho; confirme siempre la referencia original al reponer. Para integración con sistemas de historia clínica, los formatos HL7, DICOM y SCP facilitan la interoperabilidad. Consulte con nuestro departamento técnico-comercial para validar la referencia más adecuada a su parque de equipos y condiciones de suministro por volumen. Producto sin precio de referencia: Para pedidos grandes puede solicitar presupuesto.
