Descripción
1. Introducción comercial
El cable de paciente ECG de 10 derivaciones con terminales banana y 2,2 m (refs. 54000 y 54004, SKU GM54000-F) es el accesorio de conexión imprescindible para dotar su electrocardiógrafo o su sistema de pruebas de esfuerzo de una señal electrocardiográfica limpia y fiable. Este cable cubre un amplio abanico de compatibilidad: Bionet, Spengler y otros (ref. 54000) y Camina, Colson, ST y otros (ref. 54004), lo que lo convierte en una solución versátil para consultas de cardiología, urgencias, hospitales y unidades de diagnóstico funcional. Para pedidos grandes puede solicitar presupuesto: consulte a nuestro departamento técnico-comercial para confirmar la compatibilidad exacta con su parque de equipos.
2. Explicación técnica del cable
El cable de paciente actúa como interfaz entre los electrodos colocados sobre el paciente y el electrocardiógrafo o monitor, transmitiendo la señal eléctrica cardíaca con mínimas pérdidas e interferencias. Este modelo de 10 derivaciones con terminales tipo banana se destina a registros completos de electrocardiografía de reposo, así como a pruebas de esfuerzo, donde la libertad de movimiento y la longitud del cable resultan determinantes.
Para garantizar la seguridad del paciente bajo cualquier circunstancia, todos los cables de esta serie incorporan una protección independiente de desfibrilación. La calidad está asegurada por el diseño, el proceso de fabricación y las pruebas finales realizadas mediante estaciones de trabajo informatizadas, lo que garantiza una transmisión estable y reproducible en cada registro.
3. Especificaciones técnicas y referencias disponibles
La longitud estándar del cable es de 2,2 m (medida del conector al yugo), con derivaciones torácicas de 0,76 m y derivaciones de extremidades de 1,2 m. Algunos cables de la gama se ofrecen con 3,5 m de longitud para mejorar la usabilidad en pruebas de esfuerzo. Las instrucciones de uso son multilingües (GB, FR, IT, ES, PT, DE, GR, RO).
| Referencia | Compatibilidad | Unidad de venta | Detalles |
|---|---|---|---|

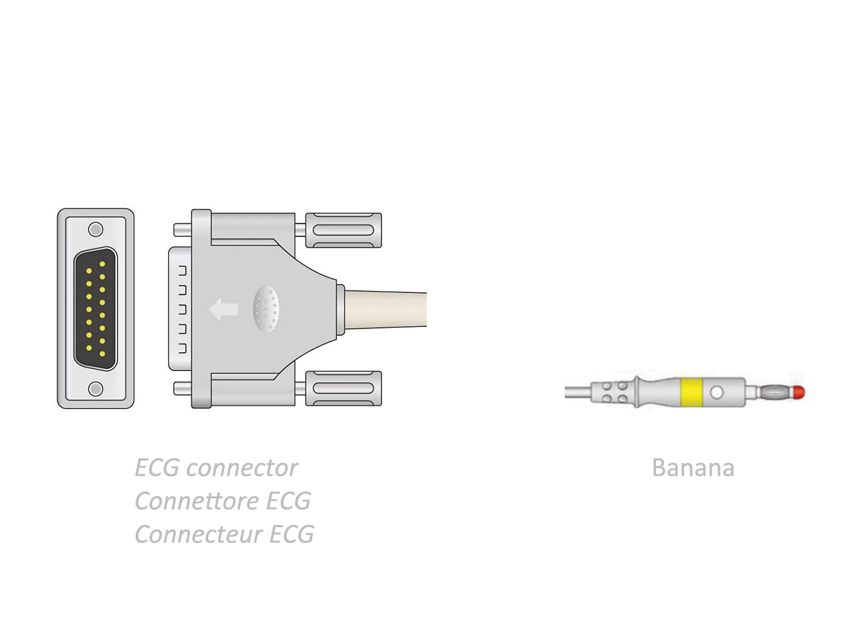

| GM54000 | compatible Bionet, Spengler, others | 1 pc | Leads: Banana · Cable length (Length from connector to yoke): 2.2 m · ASPEL: All models with Dsub connector 15 pins and screws · BIONET: Cardiocare 2000, Cardiotouch 3000, Cardio 7, Cardio 7_S, Cardiocare 3000_S · BTL: BTL-08 L, M, S series, CardioPoint-ECG C300 and C600, CardioPoint-ERGO C300 and C600: Cardiopocket, Smart SE-1, -3, -6, -12 Express, Gimaplay 1, Cardiogima 1M, 3M, 6M, 12, 12M, Colour ECG, PC-ECG 33320, 33321; Acquisition box series MGY. All models with Dsub connector 15 pins · INNOMED: Heart Mirror & Heart Screen series. Cardio PC/E · M4MEDICAL: M-trace PC, EX, 5.7", mini · MACQUAIRE: CT-100, -200, -200i, -200CV · MEDICAL ECONET: Cardio-M, Cardio-M plus, Cardio-MPC, Cardio E3 · MORETTI DIMED: Pc-ecg Seiva and all models with Dsub connector 15 pins · PROGETTI: MyECG, PG ECG and all models with Dsub connector 15 pins · SPACELABS: CardioDirect C012 US8, CD12-S USB; Cardiotrack 12, Cardiocollect, Voyager V6, V12 · SPENGLER: Cardiomate 3, Cardiomate 6, Cardiomate 12 |

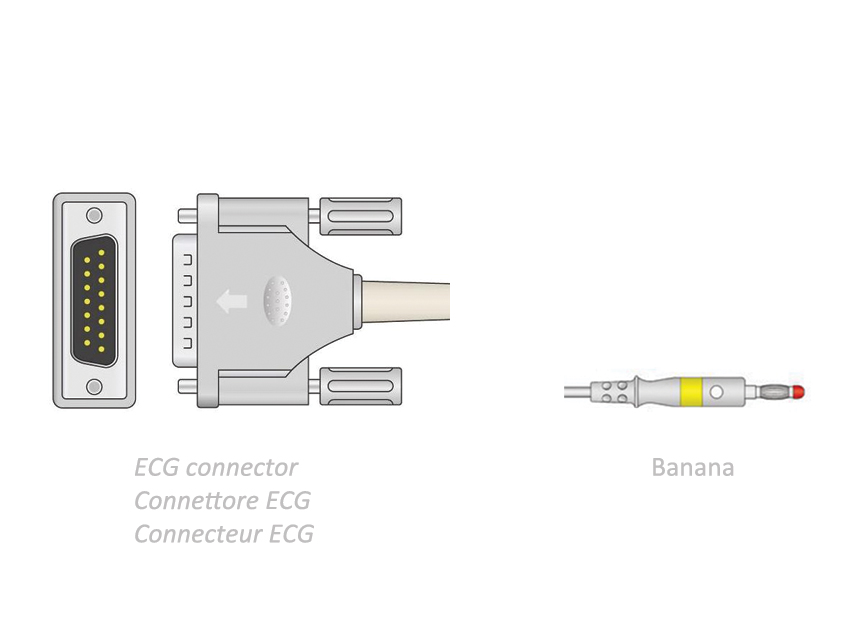

| GM54004 | compatible Camina, Colson, ST, others | 1 pc | Leads: Banana · Cable length (Length from connector to yoke): 2,2 m · CAMINA-EUROCAMINA: Cardiorapid and CardioSwift series · CARDIETTE-ELETTRONICA TRENTINA: AR600, 600adv, 600view; AR1200, 1200adv, 1200view; AR2100, 2100adv, 2100view. Start 100P, 100H, 200, 200HV. Daedalus View, View HES, View Ergo. DOC 101,103; micro, microruler and microtel series; Autoruler series; Excel series: Daedalus 346 · ECG100 and ECG200 series. All models AR600, 1200, 2100; E1, E1R, E3 · COLSON – DUPONT: Cardi-3, E1, E3 Cardiopratique, Daedalus 346. All models of the series: AR, Cardipocket, Cardio, Excel, Autoruler, Microruler. All models with Dsub connector 15 pins · FARUM: All models with Dsub connector 15 pins · MEGOS: 3/12b, 3/12i; Comp1x12, Comp3x12, Comp6x12, Comp3, Comp12, Comp60 and models with Dsub connector 15 pins · ST ELECTROMEDICINA: 531, 531i, 563, 563i. ar600adv, ar600view, ar1200adv, ar1200view |
Datos del producto
| Fabricante | GIMA |
|---|---|
| Referencias del fabricante | 54000, 54004 |
| Número de derivaciones | 10 |
| Tipo de conexión | Banana |
| Longitud del cable (del conector al yugo) | 2,2 m |
| Derivaciones torácicas | 0,76 m |
| Derivaciones de extremidades | 1,2 m |
| Protección de desfibrilación | Protección independiente de desfibrilación |
| Unidad de venta | 1 pc |
| Tipo de dispositivo | Medical device |
| Clase de dispositivo | I |
| CND | Z12050380 |
4. Equivalencias y referencias cruzadas
El fabricante no publica una tabla oficial de equivalencias que permita sustituir 1:1 esta referencia por cables de otros fabricantes; cualquier cruce debe validarse contra la ficha técnica del fabricante emisor del código y, sobre todo, contra el conector del equipo (en gran parte de los modelos verificados se emplea conector Dsub de 15 pines con tornillos).
A modo de referencia de compatibilidad de mercado (según el catálogo del fabricante), la ref. GM54000 es compatible con ASPEL, Bionet (Cardiocare 2000, Cardiotouch 3000, Cardio 7, Cardio 7_S, Cardiocare 3000_S), BTL, INNOMED, M4MEDICAL, MACQUAIRE, MEDICAL ECONET, MORETTI DIMED, PROGETTI, SPACELABS y SPENGLER (Cardiomate 3, 6 y 12). La ref. GM54004 es compatible con CAMINA-EUROCAMINA, CARDIETTE-ELETTRONICA TRENTINA, COLSON-DUPONT, FARUM, MEGOS y ST ELECTROMEDICINA. No se dispone de equivalencias cruzadas validadas con otras marcas para este accesorio; consulte al departamento técnico de Cahnos antes de fijar referencias en pliegos de licitación.
5. Consejos de selección y variantes de interés
Identifique primero el conector de su electrocardiógrafo o monitor: la mayoría de los modelos listados emplean conector Dsub de 15 pines con tornillos, aunque debe verificarse siempre la referencia exacta del equipo. Elija a continuación la variante adecuada: la ref. GM54000 está orientada a equipos Bionet, Spengler y otros fabricantes de ECG de sobremesa, mientras que la ref. GM54004 cubre equipos Camina/Eurocamina, Colson, ST Electromedicina y otros con conectividad Dsub de 15 pines.
Para pruebas de esfuerzo, valore las variantes de la gama con 3,5 m de longitud, que mejoran la usabilidad y la libertad de movimiento del paciente. Recuerde que el terminal banana es compatible con electrodos y pinzas de extremidades de conexión banana de 4 mm; para equipos con otros terminales, consulte la gama de pinzas y adaptadores ECG de Cahnos. Para pedidos institucionales, dotaciones o licitaciones, contacte con nuestro departamento técnico-comercial para confirmar la referencia exacta y obtener presupuesto formalizado.
