Descripción
1. Introducción comercial
El cable de paciente ECG de 12 derivaciones de 2,2 m con conector banana (Ref. GM54002-F) es el accesorio que su servicio de cardiología, urgencias o medicina del trabajo necesita para conectar el electrocardiógrafo o el equipo de prueba de esfuerzo al paciente con total fiabilidad. Compatible con un amplio parque de equipos de Biocare, Edan, Nihon Kohden y otras marcas de referencia, este cable garantiza una adquisición precisa de las 12 derivaciones en cada registro. Fabricado bajo controles de calidad computerizados, está disponible en dos armados de conexión (banana y broche). Para pedidos grandes puede solicitar presupuesto.
2. Explicación técnica del cable
El cable de paciente ECG transmite la señal electrocardiográfica captada por los electrodos hasta el equipo de registro. La cadena de señal es: electrodo (ventosa, pinza o adhesivo) → derivación individual → yugo del cable → conector del equipo. Para garantizar la seguridad del paciente en cualquier circunstancia, todos los cables de esta gama incorporan una protección independiente de desfibrilación que disipa con seguridad la energía liberada durante una desfibrilación, evitando que dañe el equipo o ponga en riesgo al usuario. La calidad queda asegurada por el diseño, el proceso de fabricación y las pruebas finales realizadas en estaciones de trabajo computerizadas. La longitud estándar es de 2,2 m medidos del conector al yugo; la versión con 12 derivaciones permite registrar el electrocardiograma completo (derivaciones de extremidades y precordiales) en estudios de reposo, pruebas de esfuerzo y monitorización con electrocardiógrafo.
3. Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Cable de paciente para electrocardiografía (ECG) de 12 derivaciones |
| Referencia | GM54002-F (corresponde a la Ref. 54002) |

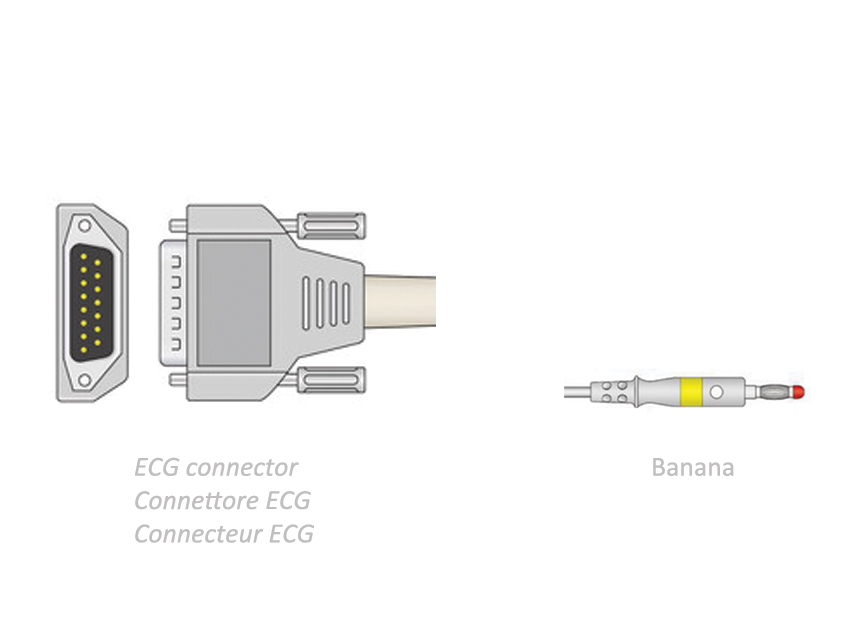

| Conexión | Banana (en los extremos de derivación) |
| Longitud del cable (del conector al yugo) | 2,2 m |
| Derivaciones precordiales | 0,76 m |
| Derivaciones de extremidades | 1,2 m |
| Protección de desfibrilación | Sí, protección independiente |
| Instrucciones multilingües | ES, FR, IT, PT, DE, GR, RO, GB |
| Fabricante | GIMA |
| Unidad de venta | 1 unidad |
| Tipo de dispositivo | Producto sanitario |
| Clase de dispositivo | I |
| CND | Z12050380 |
Referencias disponibles
| Referencia | Conexión | Unidad de venta | Detalles |
|---|---|---|---|
| GM54002 | banana | 1 pc | Leads: Banana · Cable length (Length from connector to yoke): 2.2 m · BIOCARE: ECG101, 101G, 300, 300G, 6010, 8080, 3030, 9801, 9803, 9803G, 1200, 3000, 3010, 3030, 6010, 1210, 1216, 1230 (12 channels), 9803, iE101, iE300 · CAREWELL: ECG-1101B/G, -1103B/G/W/L/LW, PCECG-50 and all models with Dsub connector 15 pins (except -1106L, -1112L/M, T10, T12) · COMEN: H3, H12, CM100, 300, 600, 1200, 1200A, 1200B and all models with Dsub connector 15 pins · EDAN: SE-1, -3, -3WS, -100, -300, -6, -600, -12, -12 express, -1200, -1200 express, -1010 (not wireless). SE-601A-B-C, -1201, ST-1212, SE-12 express · FAZZINI: All models with Dsub connector 15 pins · INTERMED: ECG-1101B/G, -1103B/G/W/L/LW, PCECG-50, all models with Dsub connector 15 pins (except 1106L, -1112L/M, T10, T12) · MINDRAY: DECG-Q3A, BeneHeart R3, BeneHeart R12 · NIHON KOHDEN: Cardiofax C, Cardiofax M, Cardiofax Q, Cardiofax S, Cardiofax V. ECG-1150, ECG-1250, ECG-1250A, ECG-1250K, ECG-1350, ECG·1350A, ECG-135DK, ECG-2150, ECG-2250, ECG-2350, ECG-9010, ECG-9020, ECG-9022, ECG·9110, ECG-9110K, ECG-9130, ECG-9130K, ECG-9132, ECG-9620, ECG-9620L, PEA-1110, ECG-651 · SINOHERO: SE101, SE505, SE508, SE600, SE1200, SE1200 Light and models with Dsub connector 15 pins · SONOSCAPE: All models with Dsub connector 15 pins · SONOSTAR: SE-1, -1A, -3, -3B, -3C, -6, -6A, 12A, -12B, -12P, Ebox-1 and models with Dsub connector 15 pins · ZONCARE: ZQ-1201, -1201G, -1203, -1203G, -1203S, -1206, -1212, IMAC730, IMAC 300 |

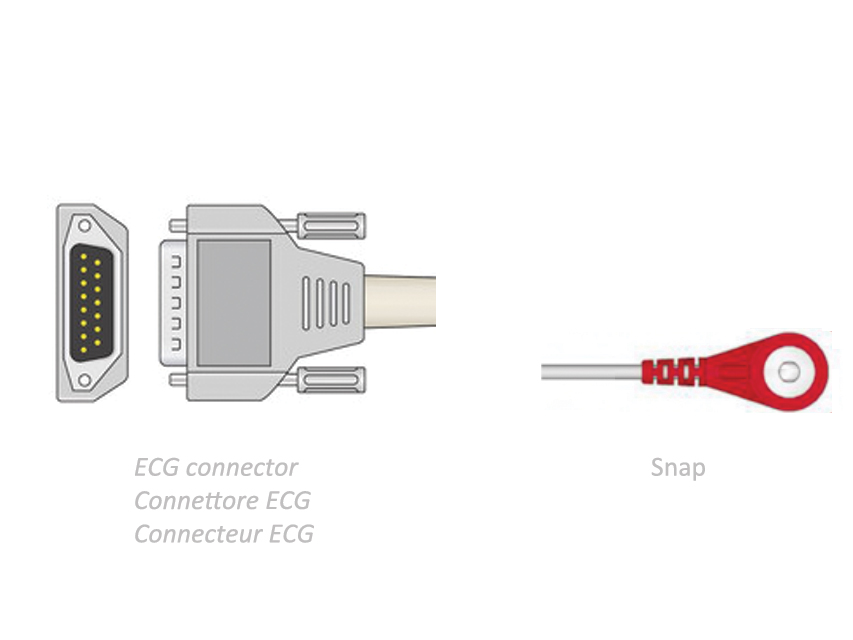

| GM54003 | snap | 1 pc | Leads: Snap · Cable length (Length from connector to yoke): 2.2 m · BIOCARE: ECG101, 101G, 300, 300G, 6010, 8080, 3030, 9801, 9803, 9803G, 1200, 3000, 3010, 3030, 6010, 1210, 1216, 1230 (12 channels), 9803, iE101, iE300 · CAREWELL: ECG-1101B/G, -1103B/G/W/L/LW, PCECG-50 and all models with Dsub connector 15 pins (except -1106L, -1112L/M, T10, T12) · COMEN: H3, H12, CM100, 300, 600, 1200, 1200A, 1200B and all models with Dsub connector 15 pins · EDAN: SE-1, -3, -3WS, -100, -300, -6, -600, -12, -12 express, -1200, -1200 express, -1010 (not wireless). SE-601A-B-C, -1201, ST-1212, SE-12 express · FAZZINI: All models with Dsub connector 15 pins · INTERMED: ECG-1101B/G, -1103B/G/W/L/LW, PCECG-50, all models with Dsub connector 15 pins (except 1106L, -1112L/M, T10, T12) · MINDRAY: DECG-Q3A, BeneHeart R3, BeneHeart R12 · NIHON KOHDEN: Cardiofax C, Cardiofax M, Cardiofax Q, Cardiofax S, Cardiofax V. ECG-1150, ECG-1250, ECG-1250A, ECG-1250K, ECG-1350, ECG·1350A, ECG-135DK, ECG-2150, ECG-2250, ECG-2350, ECG-9010, ECG-9020, ECG-9022, ECG·9110, ECG-9110K, ECG-9130, ECG-9130K, ECG-9132, ECG-9620, ECG-9620L, PEA-1110, ECG-651 · SINOHERO: SE101, SE505, SE508, SE600, SE1200, SE1200 Light and models with Dsub connector 15 pins · SONOSCAPE: All models with Dsub connector 15 pins · SONOSTAR: SE-1, -1A, -3, -3B, -3C, -6, -6A, 12A, -12B, -12P, Ebox-1 and models with Dsub connector 15 pins · ZONCARE: ZQ-1201, -1201G, -1203, -1203G, -1203S, -1206, -1212, IMAC730, IMAC 300 |
4. Equivalencias y referencias cruzadas
La referencia GM54002-F corresponde al código de distribución Cahnos del cable de paciente Ref. 54002 (armado banana), y su variante GM54003 (armado broche/snap) al código de fábrica 54003 de la misma familia; las referencias 54002 y 54003 están verificadas en el catálogo de origen (Product_DB.csv). No se ha localizado una tabla oficial publicada por el fabricante que cruce esta referencia con códigos de terceros; las listas de compatibilidad por marca y modelo que se detallan en el apartado anterior proceden del propio catálogo y son la fuente verificada: Biocare, Carewell, Comen, Edan, Fazzini, Intermed, Mindray, Nihon Kohden, Sinohero, Sonoscape, Sonostar y Zoncare, además de los modelos con conector Dsub de 15 pines indicados. En la versión italiana del catálogo, documenta además compatibilidad con BIOLIGHT (BLT-1203, E12A, E12, E65, E70, E80) y SPACELABS (CardioExpress SL3, SL6, SL12) para estas mismas referencias, anexada por el distribuidor como referencia de compatibilidad adicional. Antes de sustituir o cruzar con componentes de otra marca, debe validarse siempre el tipo de conector (banana o snap), el número de derivaciones y el modelo concreto del equipo.
5. Consejos de selección y variantes de interés
Seleccione el armado según su parque de electrodos: la referencia GM54002-F monta terminales banana, aptos para electrodos y pinzas con toma de 4 mm; si su equipo o sus electrodos utilizan broche (snap), elija la variante GM54003 de la misma familia, que mantiene idénticas longitudes (2,2 m del conector al yugo, 0,76 m en precordiales y 1,2 m en extremidades) y la misma protección independiente de desfibrilación. Confirme el modelo exacto del electrocardiógrafo o monitor y su tipo de conector Dsub de 15 pines frente a la lista de compatibilidad del fabricante antes de formalizar el pedido. Para pruebas de esfuerzo que requieran mayor alcance, ofrece en esta gama versiones con 3,5 m de longitud que mejoran la maniobrabilidad durante el ejercicio. Complete la dotación del servicio con electrodos de succión torácica y pinzas de extremidades Ag/AgCl de conexión universal, así como con adaptadores banana–corchete para configuraciones mixtas. Para pedidos institucionales, concursos o contratos de suministro, contacte con el departamento técnico-comercial de Cahnos para confirmar compatibilidad y presupuesto.
