Descripción
1. Cable de conexión para placas electroquirúrgicas: compatible con su electrobisturí

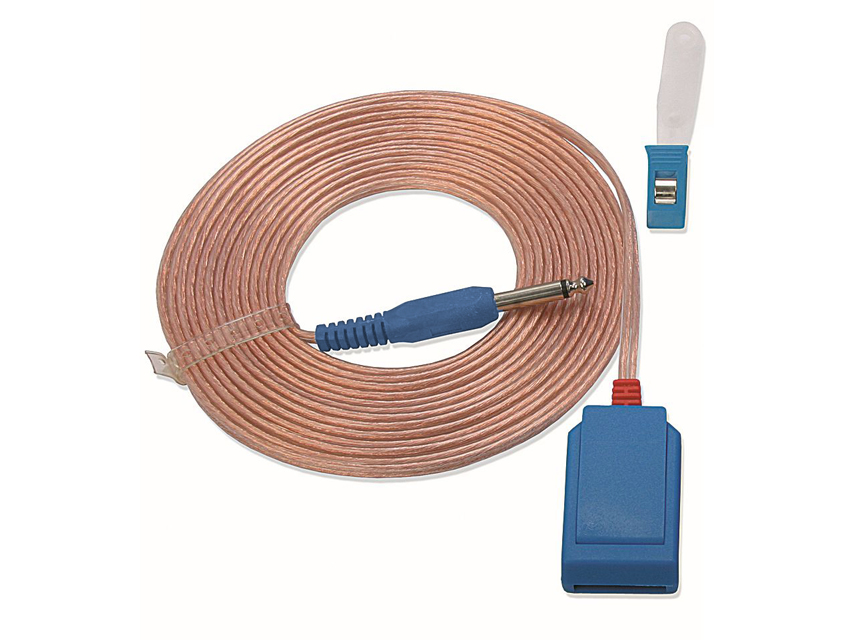

El cable de conexión ref. 30563 es el accesorio de enlace que permite conectar las placas electroquirúrgicas desechables con pestaña (tab) a su unidad de electrocirugía, cerrando de forma segura el circuito de retorno monopolar. Con 5 metros de longitud y conector jack mono universal de 6,3 mm, ofrece un radio de trabajo amplio y libertad de colocación de la placa sobre el paciente durante la intervención. Es la solución práctica para quirófanos, consultas de cirugía menor, centros de cirugía ambulatoria y clínicas veterinarias que trabajan con placas desechables de lengüeta.
2. Explicación técnica
En electrocirugía monopolar, la corriente de alta frecuencia sale por el electrodo activo (mango o lápiz), atraviesa el tejido del paciente y debe retornar al generador a través de la placa neutra o electrodo dispersivo. Este cable bipolar universal transmite esa corriente de retorno desde la placa desechable con pestaña hasta el electrobisturí, garantizando un contacto eléctrico estable y una baja densidad de corriente en la zona de contacto piel-placa, requisito esencial para evitar quemaduras y asegurar el correcto funcionamiento de los sistemas de monitorización del retorno. El cable incorpora una pinza bipolar para la conexión a placas desechables con lengüeta de 22-25 mm y una pinza metálica deslizante que permite fijar el cable al campo quirúrgico durante la operación, manteniéndolo ordenado y fuera de la zona de trabajo. Es libre de látex y se suministra envasado individualmente en bolsa de polietileno sellada.
3. Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Referencia del fabricante | 30563 |
| SKU Cahnos | GM30563 |
| Tipo de producto | Cable de conexión para placas electroquirúrgicas |
| Longitud del cable | 5 m |
| Conector al generador | Jack mono universal de 6,3 mm |
| Conexión a la placa | Pinza bipolar para placas desechables con pestaña (22-25 mm) |
| Fijación | Pinza metálica deslizante para campo quirúrgico |
| Libre de látex | Sí |
| Presentación | Envase individual en bolsa de polietileno sellada |
| Normativa | Dispositivo médico clase I conforme a la Directiva 93/42/CEE |
Datos del producto
| Fabricante | GIMA |
|---|---|
| Unidad de venta | 1 pc |
| Tipo de dispositivo | Dispositivo médico |
| Clase de dispositivo | I |
| CND | Z12010980 |
| GMDN | 46906 |
| EAN | 8033003263167 |
4. Equivalencias y referencias cruzadas
La referencia 30563 (SKU Cahnos GM30563) identifica de forma unívoca este cable de conexión para placas. No se ha localizado en fuentes fiables una tabla de equivalencias oficial validada por el fabricante que cruce esta referencia con cables 1:1 de otras marcas; cualquier sustitución debe validarse campo por campo (conector, longitud, tipo de pinza y compatibilidad con el generador) con el departamento técnico de Cahnos. La compatibilidad declarada por el fabricante incluye los siguientes generadores electroquirúrgicos:
- Aesculap: TM, TM401
- Alexandra: D205, E300, 500D, 102/201, 2020/E, 202, MICRO180
- ALSA: Tutte MF100, MF360/A360, 380100, 180
- Berchtold: Elektrotom 200, 390, 400, 540
- Birtcher: 772, 773, 737, 737XL, 774
- Bovie: Bovie CSV, URO, BS, 400/400, 400SR, X10, X10L
- Burdick: U-7, SU-8; Cameron-Miller: 26-1290; Cobe: TS-403
- Concept: 9600, 9700, 9800, 9900; Dolley: COBII 203T, 502, 503T, 505T
- Ems Davol: System 2000, 5000; Faset: Serie COBI
- Gima, GPS, Lamidey Series Subtilec/Surgilec, Led, Martin: todos los modelos
- I Cuatro: Megeri1; Neomed: Serie 3000, 3000A, 3002, 3006, 3010, 3020
- Philips: TS-403; Ritter/Mdt: Solide State 400, 400B, 400SR
- Sidevan: Seb2; Soxil: BP 2000, X10; Thackray: T300S; Torry: Lem 300 CST
5. Consejos de selección y variantes de interés
Verifique la clavija de su generador: este cable incorpora conector jack mono universal de 6,3 mm, el estándar más extendido en unidades electroquirúrgicas. Compruebe que sus placas desechables dispongan de pestaña (tab) de 22-25 mm, el formato para el que está diseñada la pinza bipolar de este cable. Utilice la pinza metálica deslizante para fijar el cable al campo quirúrgico y mantener el área de trabajo despejada. Dentro de la gama de electrocirugía, Cahnos dispone de otros accesorios complementarios, como placas desechables con sistema REM y sin REM, cables de placa para placas reutilizables de goma (ref. 30575) y placas neutras reutilizables; para completar su sistema consulte a nuestro equipo técnico-comercial. Producto sin precio público:, solicite condiciones B2B y plazos de suministro a nuestro equipo. Para pedidos grandes puede solicitar presupuesto.
