Descripción
Cable de conexión para placas electroquirúrgicas
Este cable de conexión para placas (electrodos neutros de retorno) es el puente imprescindible entre la placa electroquirúrgica desechable y el equipo de electrocirugía. Diseñado para trabajar con las placas de las series 30490-30495 y con los diatermos de la marca, ofrece una conexión estable, segura y duradera durante toda la intervención. Una solución profesional para quirófano, cirugía mayor ambulatoria y clínicas que buscan repuestos y accesorios fiables para sus electrobisturíes.
¿Cómo funciona y por qué es importante?
En electrocirugía monopolar de alta frecuencia, la corriente sale por el electrodo activo (mango o lápiz), atraviesa el tejido del paciente y debe retornar al generador a través de la placa neutra. Un cable de retorno deteriorado o con una conexión deficiente compromete la seguridad del paciente y la eficacia del corte y la coagulación. Este cable incorpora un enclavamiento de seguridad con conexión universal que garantiza un acoplamiento firme al equipo, y una pinza bipolar para el conexionado rápido a placas desechables con lengüeta de 22-25 mm.
Los distintos conectores disponibles hacen el cable compatible con numerosos dispositivos electroquirúrgicos del mercado. Además, la pinza metálica deslizante permite fijar el cable al paño quirúrgico durante la operación, manteniendo el campo ordenado y evitando tirones accidentales. Es libre de látex y se presenta individualmente en un sobre sellado de polietileno.
Especificaciones técnicas
Referencias disponibles
| Referencia | Modelo | Unidad de venta | Detalles |
|---|---|---|---|

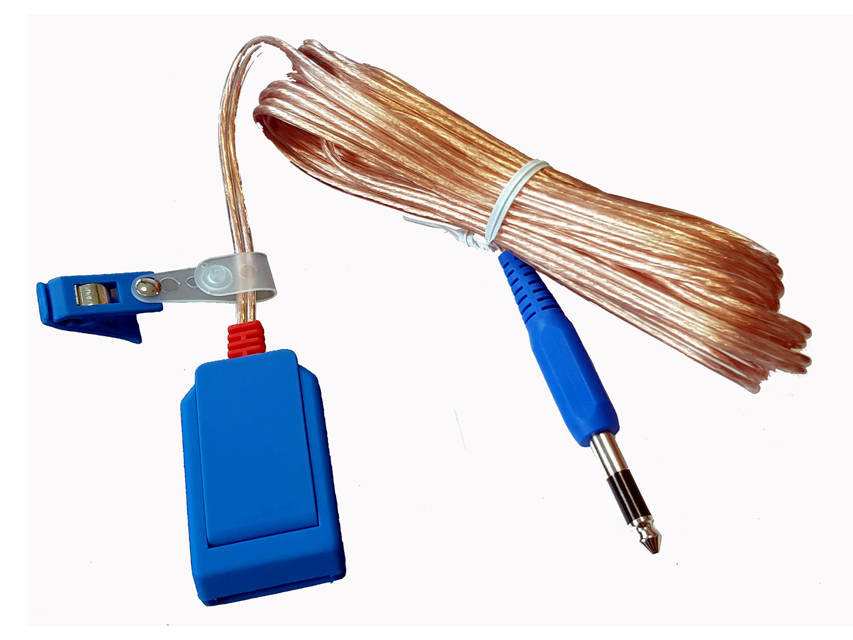

| GM30546 | Clavija 6,3 mm con separador | 1 ud. | Cable de conexión para placas – clavija con separador – 5 m – Jack mono universal de 6,3 mm · Erbe: ACC, ICC, VIO, T |

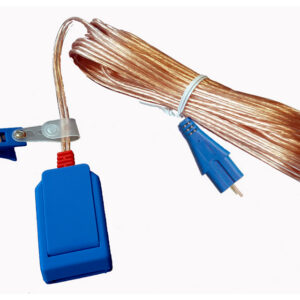

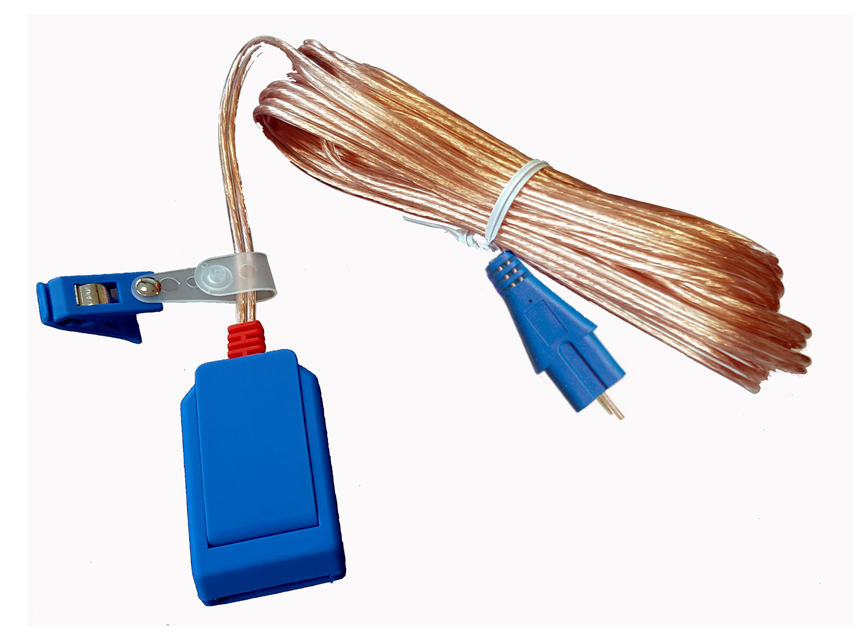

| GM30547 | Tipo Valleylab | 1 ud. | Cable de conexión para placas tipo Valleylab – 5 m – Conexión universal Valleylab · Aspenlabs: Excalibur · Valleylab: dispositivos tipo REM · Bowa · Conmed · Erbe ICC International · Erbe ACC International · Erbe VIO International |
Datos del producto
| Fabricante | GIMA |
|---|---|
| Unidad de venta | 1 ud. |
| Tipo de dispositivo | Dispositivo médico |
| Clase de dispositivo | I |
| CND | Z12010980 |
| GMDN | 35042 |
- Longitud: 5 metros.
- Compatibilidad de placas: series 30490-30495 (placas desechables con lengüeta de 22-25 mm).
- Versión estándar: clavija jack mono universal de 6,3 mm con separador.
- Versión alternativa: conexión universal tipo Valleylab.
- Fijación: pinza metálica deslizante para el paño quirúrgico.
- Libre de látex.
- Presentación: envase individual en sobre sellado de polietileno.
- Conformidad: dispositivo médico de clase I según 93/42/CEE.
Compatibilidad y referencias cruzadas
No existe una tabla de equivalencias oficial del fabricante que cruce estas referencias con códigos de otras marcas; le recomendamos validar cualquier sustitución con su departamento técnico. No obstante, el fabricante declara la compatibilidad de estos cables con las siguientes unidades electroquirúrgicas:
- Versión GM30546 (clavija 6,3 mm): Erbe ACC, ICC, VIO y T.
- Versión GM30547 (tipo Valleylab): Aspenlabs Excalibur, dispositivos Valleylab tipo REM, Bowa, Conmed y versiones internacionales de Erbe ICC, ACC y VIO.
Dentro del ecosistema, estos cables se complementan con las placas desechables de las series 30490-30495 y los equipos diatermo de la marca. Consulte nuestro catálogo para localizar las placas y demás accesorios de electrocirugía asociados.
Consejos de selección y variantes de interés
- Compruebe el conector de su electrobisturí: si emplea toma jack mono de 6,3 mm, elija la referencia GM30546; si su equipo utiliza conexión tipo Valleylab, seleccione la referencia GM30547.
- Verifique que sus placas desechables lleven lengüeta de conexión de 22-25 mm para un acoplamiento correcto con la pinza bipolar del cable.
- Aproveche la pinza metálica deslizante para fijar el cable al campo quirúrgico y mantener despejada la zona de trabajo.
- Inspeccione el cable antes de cada uso: cualquier daño en el aislante o en la pinza exige su sustitución inmediata.
- Para pedidos grandes puede solicitar presupuesto: solicite su oferta personalizada a nuestro equipo comercial.
