1. Introducción

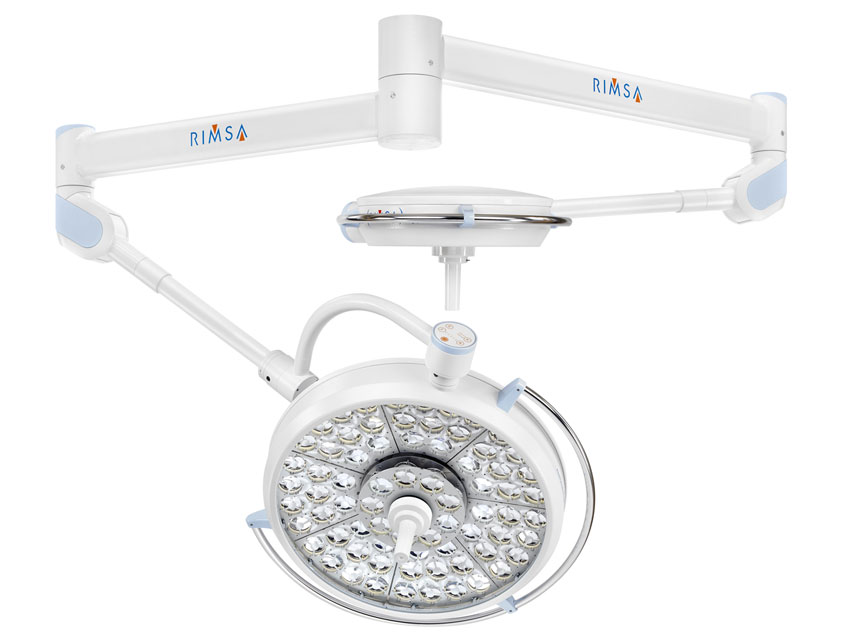

La lámpara quirúrgica PENTALED 63N+30N es un equipo de iluminación de quirófano de altísima tecnología, diseñado para garantizar unas prestaciones excelentes en intervenciones complejas. Se trata de una solución de doble cúpula montada en techo que combina un cuerpo principal PENTALED 63N con un cuerpo satélite PENTALED 30N, alcanzando una iluminancia conjunta de hasta 320.000 lux en formato compacto.
Diseñada y fabricada en Italia, esta lámpara ofrece una iluminación tridimensional de alta definición, sin sombras, con temperatura de color regulable y una construcción modular de gran fiabilidad, orientada a un uso profesional intensivo en hospitales, clínicas y centros quirúrgicos.
2. Explicación técnica del equipo
La PENTALED 63N incorpora 72 reflectores elípticos (y 30 reflectores en la PENTALED 30N) distribuidos en 8 módulos de 9 LEDs cada uno. La multiplicidad de fuentes luminosas y la geometría elíptica de las parábolas, estudiadas para reflejar en profundidad los haces de luz generados por los LEDs, proporcionan el efecto escialítico: una iluminación tridimensional sin sombras, ideal para el campo quirúrgico profundo.
El principio de luz indirecta permite adoptar diferentes posiciones de iluminación sin deslumbrar al cirujano. Los módulos se enfocan mecánicamente girando el mango esterilizable. El teclado de membrana activa las siguientes funciones:
- Selección de la temperatura de color: 4.500 °K y 5.000 °K.
- Ajuste de la intensidad de luz hasta 160 klx.
- Luz endo con selección de color (luz confortable para intervenciones de endoscopia).
- Encendido y apagado.
La temperatura de color de 5.000 °K estimula la concentración del cirujano, no fatiga la vista, reproduce fielmente el color de los tejidos y aumenta la definición de los bordes. La construcción modular de la placa electrónica que alimenta los LEDs garantiza una luz continua incluso si falla un LED o un componente de la placa. El cuerpo luminoso está protegido por una pantalla de vidrio templado recubierta con una película especial.
Su estructura extremadamente ligera, la barra de aluminio tratado fijada a la parte frontal superior de la cúpula y su cúpula ultrafina (solo 13 cm) permiten movimientos sencillos con rotación suave de 360°.
3. Especificaciones técnicas
PENTALED 63N – Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Intensidad de luz a 1 m de distancia (Ec) | 160 klx |
| Temperatura de color (doble selección) | 4.500 / 5.000 °K |
| Índice de reproducción cromática (CRI) | 96 Ra |
| Diámetro del campo de luz (ajustable) | 16–30 cm |
| Energía total radiada Ee al nivel máximo | 580 W/m² |
| Número de LEDs | 72 |
| Diámetro y ajuste de enfoque | Manual |
| Profundidad de iluminación IEC 60601-2-41 L1+L2 al 60 % | 56 cm |
| Profundidad de iluminación IEC 60601-2-41 L1+L2 al 20 % | 108 cm |
| Control de iluminancia | 20–100 % |
| Intensidad de luz endo LED (mín.–máx.) | 5–20 klx |
| Alimentación (VAC) | 100–240 V – 50/60 Hz – 24 V |
| Potencia eléctrica absorbida | 67 VA |
| Vida media de los LEDs | 60.000 h |
| Color | RAL 9003 |
| Altura mínima de la sala | 260 cm |
| Diámetro exterior del reflector | 63 cm |
| Superficie útil de iluminación | 1.828 cm² |
| Peso | 47 kg |
PENTALED 30N – Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Intensidad de luz a 1 m de distancia (Ec) | 160 klx |
| Temperatura de color (doble selección) | 4.500 / 5.000 °K |
| Índice de reproducción cromática (CRI) | 96 Ra |
| Diámetro del campo de luz (ajustable) | 14–28 cm |
| Energía total radiada Ee al nivel máximo | 580 W/m² |
| Número de LEDs | 30 |
| Diámetro y ajuste de enfoque | Manual |
| Profundidad de iluminación IEC 60601-2-41 L1+L2 al 60 % | 65 cm |
| Profundidad de iluminación IEC 60601-2-41 L1+L2 al 20 % | 115 cm |
| Control de iluminancia | 20–100 % |
| Intensidad de luz endo LED (mín.–máx.) | 9–25 klx |
| Alimentación (VAC) | 100–240 V – 50/60 Hz – 24 V |
| Potencia eléctrica absorbida | 60 VA |
| Vida media de los LEDs | 60.000 h |
| Color | RAL 9003 |
| Altura mínima de la sala | 260 cm |
| Diámetro exterior del reflector | 40 cm |
| Superficie útil de iluminación | 762 cm² |
| Peso | 39 kg |
Referencias disponibles
| Referencia | Descripción |
|---|---|
| 49201 | PENTALED 63N+30N – lámpara quirúrgica de techo doble (SKU GM49201, EAN 8023279492019) |
| 49220 | Accesorio requerido para montaje en techo superior a 3,53 m |
Datos del producto
| Fabricante | GIMA |
|---|---|
| Unidad de venta | 1 ud. |
| Tipo de dispositivo | Producto sanitario (dispositivo médico) |
| Clase de dispositivo | I – Reglamento UE 2017/745 |
| CND | Z12010701 |
| EAN | 8023279492019 |
4. Equivalencias y referencias cruzadas
El diseño PENTALED corresponde a la Serie N de RIMSA, caracterizada por el enfoque y el ajuste del diámetro de forma manual mediante el giro del mango esterilizable, con tecnología de luz indirecta que mejora la supresión de sombras y amplía la superficie de emisión luminosa. La referencia 49201 también se comercializa bajo el nombre PENTALED 63N+30N en distintos mercados europeos.
No se dispone de una tabla de equivalencias validada que cruce la referencia 49201 con códigos exactos de otros fabricantes (1:1), por lo que no deben tratarse como intercambiables los modelos de otras casas sin verificación técnica previa: consulte con nuestro departamento técnico antes de utilizarlos como referencia en licitación. Para la instalación en techos con altura superior a 3,53 m se requiere el código complementario 49220.
El conjunto incluye manual con código QR disponible en español, francés, inglés, italiano y portugués. Bajo petición se puede incorporar grupo de baterías, cámara TVCC y brazo portamonitores.
5. Consejos de selección y variantes de interés
- Altura del quirófano: verifique que la sala cumpla la altura mínima de 260 cm. Para techos superiores a 3,53 m, solicite la referencia 49220.
- Configuración doble: la combinación 63N+30N aporta hasta 320.000 lux combinados y es idónea para quirófanos de cirugía general, traumatología y especialidades de gran campo. Para salas más reducidas, valore una configuración de cúpula única de la familia PENTALED.
- Luz endo: la función de luz endo con selección de color facilita las intervenciones de endoscopia y cirugía mínimamente invasiva.
- Accesorios opcionales: grupo de baterías, cámara TVCC y brazo portamonitores disponibles bajo petición.
- Mantenimiento: la construcción modular de la placa electrónica garantiza la continuidad de la luz ante fallos puntuales de LEDs o componentes; consulte con nuestro departamento técnico para el asesoramiento de instalación y puesta en marcha.
