Descripción
1. Introducción
La lámpara quirúrgica LED de techo PENTALED 63N+63N es la solución de iluminación de máxima exigencia para quirófanos de nueva generación. En su versión doble, dos cabezales de 63 cm proporcionan una potencia combinada de 320.000 lux, garantizando un campo quirúrgico perfectamente iluminado, sin sombras y con una reproducción cromática fiel de los tejidos. Diseñada y fabricada en Italia y conforme al Reglamento UE 2017/745 como dispositivo médico de clase I, esta lámpara está pensada para el profesional que no admite concesiones en precisión, confort y fiabilidad durante intervenciones de larga duración.
2. Explicación técnica del equipo
El cabezal PENTALED 63N integra 72 reflectores elípticos dispuestos en 8 módulos de 9 LED cada uno. La multiplicidad de las fuentes luminosas combinada con la geometría elíptica de las parábolas —estudiadas para reflejar en profundidad los haces generados por los LED— proporciona el característico efecto scialítico: una iluminación tridimensional y sin sombras. El principio de luz indirecta permite orientar la lámpara en distintas posiciones sin deslumbrar al cirujano ni a sus ayudantes.
El enfoque de los módulos se realiza mecánicamente girando el mango esterilizable, que regula también el diámetro del campo de luz. El teclado de membrana permite seleccionar la temperatura de color (4.500 / 5.000 °K), ajustar la intensidad luminosa hasta 160 klx, activar la luz endo-LED con selección de color (iluminación de apoyo para intervenciones de endoscopia) y encender o apagar el equipo. La temperatura de color de 5.000 °K estimula la concentración del cirujano, no fatiga la vista, reproduce fielmente el color de los tejidos y aumenta la definición de los bordes.

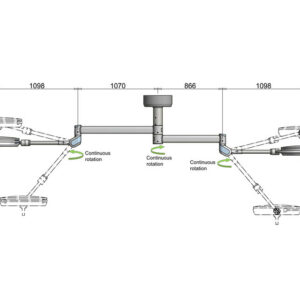

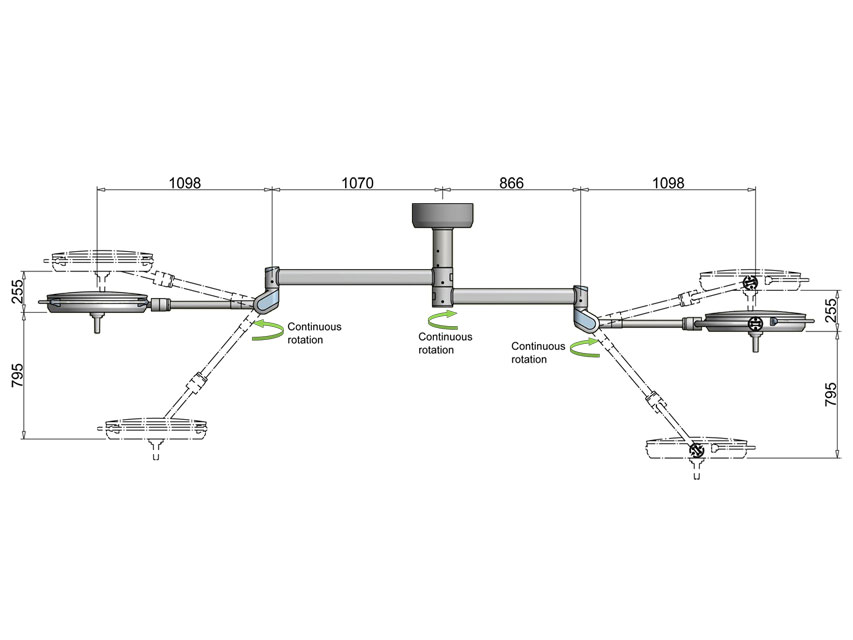

La construcción modular de la placa electrónica que alimenta los LED garantiza la continuidad de la luz incluso si falla un LED o un componente de la placa. El cuerpo de iluminación está protegido por una pantalla de vidrio templado recubierta con una película especial. La estructura ultraligera, la barra de aluminio tratado y la cúpula ultradelgada de solo 13 cm permiten movimientos simples con rotación suave de 360°.
3. Especificaciones técnicas
Datos técnicos validados por cabezal PENTALED 63N:
| Característica | Valor |
|---|---|
| Intensidad luminosa a 1 m de distancia (Ec) | 160 klx |
| Temperatura de color (doble selección) | 4.500 / 5.000 °K |
| Índice de reproducción cromática (CRI) | 96 Ra |
| Diámetro del campo de luz (regulable) | 16–30 cm |
| Energía total radiada Ee a nivel máximo | 580 W/m² |
| Número de LED | 72 |
| Ajuste de diámetro y enfoque | Manual |
| Profundidad de iluminación IEC 60601-2-41 L1+L2 al 60 % | 56 cm |
| Profundidad de iluminación IEC 60601-2-41 L1+L2 al 20 % | 108 cm |
| Control de iluminancia | 20–100 % |
| Intensidad de la luz endo-LED (mín.–máx.) | 5–20 klx |
| Alimentación (VAC) | 100–240 V – 50/60 Hz – 24 V |
| Potencia eléctrica absorbida | 67 VA |
| Vida media de los LED | 60.000 h |
| Color | RAL 9003 |
| Altura mínima de la sala | 260 cm |
| Diámetro exterior del reflector | 63 cm |
| Superficie útil de iluminación | 1.828 cm² |
| Peso | 47 kg |
Configuración doble: PENTALED 63N+63N – 320.000 lux totales. Techo con altura > 3,53 m: requiere el código 49220.
Datos del producto
| Dato | Valor |
|---|---|
| Fabricante | GIMA |
| Referencia del fabricante | 49202 |
| Unidad de venta | 1 ud. |
| Tipo de dispositivo | Dispositivo médico |
| Clase de dispositivo | I |
| CND | Z12010701 |
| EAN | 8023279492026 |
Referencias disponibles
| Referencia | Descripción |
|---|---|
| 49202 | PENTALED 63N+63N – lámpara quirúrgica de techo doble (artículo actual) |
| 49220 | Código de extensión para techos con altura > 3,53 m (requerido en esta configuración) |
4. Equivalencias y referencias cruzadas
Este equipo corresponde a la referencia de fábrica Ref. 49202 (SKU Cahnos GM49202), comercializado bajo el EAN 8023279492026. Para estructuras de techo con altura superior a 3,53 m es imprescindible añadir el código 49220, que no sustituye sino que complementa este artículo. No se dispone de equivalencias directas con otros fabricantes verificadas en fuentes fiables para esta configuración específica de doble cabezal de 63 cm; ante cualquier proyecto de sustitución, recomendamos contrastar siempre las especificaciones ópticas (160 klx, CRI 96 Ra, 72 LED) y la mecánica de fijación al techo.
5. Consejos de selección y variantes de interés
Antes de seleccionar la lámpara, verifique la altura libre de la sala: la configuración estándar admite techos de hasta 3,53 m; para alturas superiores, prevea el código 49220. Compruebe también que la sala cuenta con una altura mínima de 260 cm y con alimentación de 100–240 V – 50/60 Hz – 24 V. La versión doble 63N+63N está indicada para cirugía mayor y campos amplios; si su especialidad requiere un solo cabezal, valore la lámpara individual de la misma familia. Como accesorios opcionales bajo petición, ofrece grupo de baterías, cámara TVCC y brazo portamonitores. El manual en formato QR se suministra en español, inglés, francés, italiano y portugués. Consulte a nuestro equipo técnico-comercial para el dimensionamiento completo y condiciones especiales de proyecto.
