Descripción
1. Introducción comercial

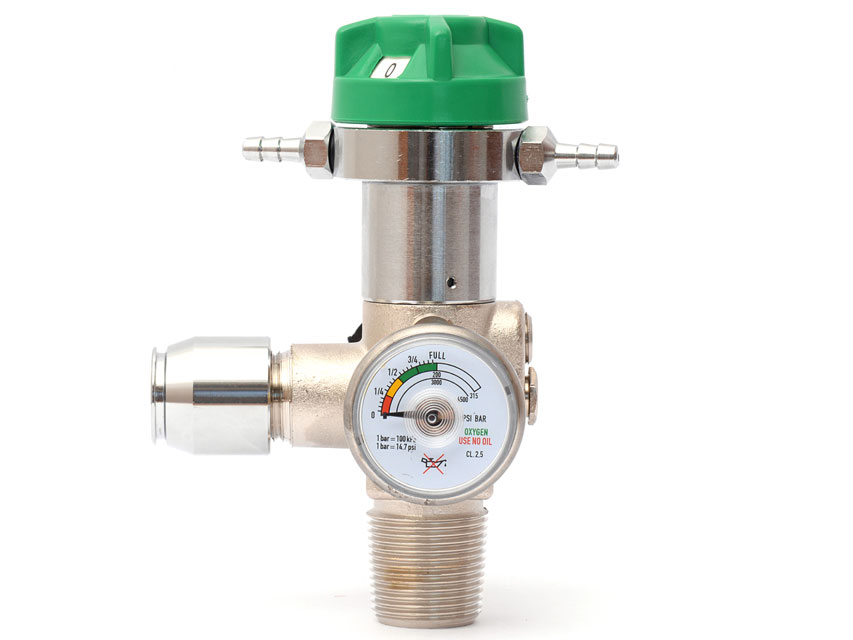

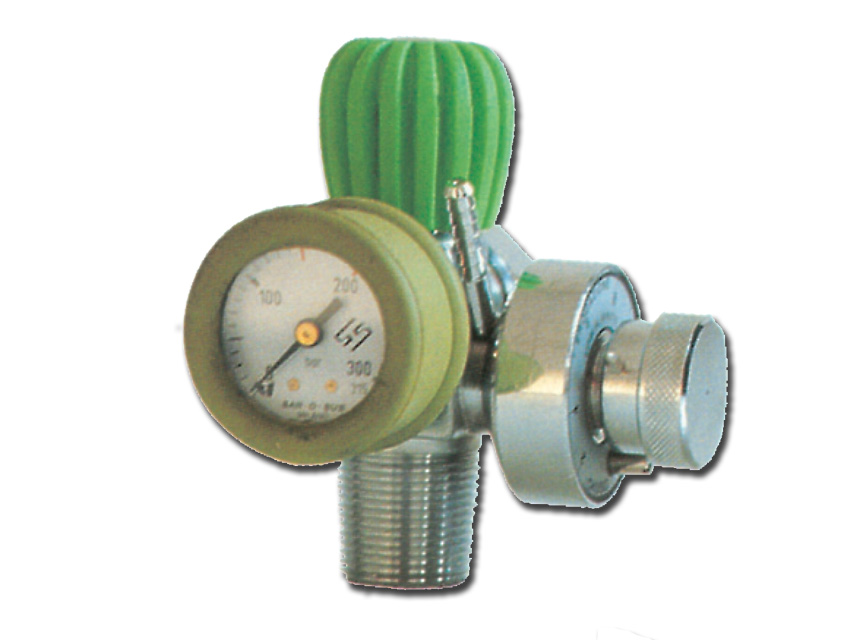

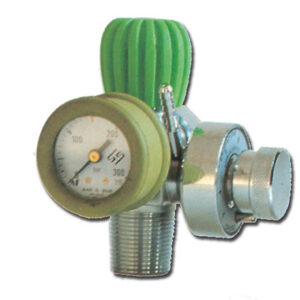

El reductor de presión integrado con válvula es la solución completa para suministrar oxígeno medicinal desde cilindros sin válvula, adaptándose a las botellas pequeñas de 2/3 litros (ref. GM34510) y a las de 5/7 litros (ref. GM34511). Diseñado para oxigenoterapia, servicios de urgencias, salas de reanimación, consultas y centros sociosanitarios, este manorreductor integra en un único equipo la válvula de regulación, el flujómetro y el manómetro, simplificando la instalación y garantizando un caudal constante y controlado para cada paciente.
2. Explicación técnica del equipo
Este equipo se conecta directamente a un cilindro sin válvula mediante rosca cónica UNI 21,7 x 1/14" (racores de llenado E25/E17), el estándar de conexión de gases de difusión italiana. Su regulador de presión en dos etapas reduce la presión de alta del cilindro a un nivel de trabajo seguro y estable, mientras el flujómetro de índice, ajustable de 0 a 12 l/min, permite seleccionar con precisión el caudal terapéutico según las necesidades del paciente.
El equipo incorpora una válvula de liberación de presión que protege el circuito frente a sobrepresiones y un manómetro de alta presión (H.P.) que indica en todo momento la presión remanente en la botella. Al tratarse de un reductor integrado, evita la necesidad de montar válvula adicional sobre el cilindro, ofreciendo un conjunto más compacto, ligero y seguro para uso profesional y domiciliario.
3. Especificaciones técnicas
Referencias disponibles
| Referencia | UNI para cilindros | Unidad de venta |
|---|---|---|
| GM34510 | UNI para cilindros de 2/3 litros | 1 pc |
| GM34511 | UNI para cilindros de 5/7 litros | 1 pc |
Características técnicas
| Tipo de producto | Reductor de presión integrado con válvula |
|---|---|
| Flujómetro | De índice, ajustable 0-12 l/min |
| Regulación de presión | Dos etapas (two stages) |
| Válvula de liberación | Sí (release valve) |
| Manómetro | Alta presión (H.P.) |
| Conexión al cilindro | E25/E17, rosca cónica UNI 21,7 x 1/14" |
| Aplicación | Cilindro sin válvula |
Datos del producto
| Fabricante | GIMA |
|---|---|
| Unidad de venta | 1 pc |
| Tipo de dispositivo | Dispositivo médico (Medical device) |
| Clase de dispositivo | II B |
| CND | Z120309 |
| GMDN | 35300 |
4. Equivalencias y referencias cruzadas
La referencia GM34510 (cilindros de 2/3 litros) y la referencia GM34511 (cilindros de 5/7 litros) son dos variantes del mismo reductor integrado que comparten flujómetro de índice 0-12 l/min, regulación en dos etapas y conexión UNI, diferenciándose únicamente en el rango de capacidad de la botella a la que se acoplan.
Dentro del catálogo distribuido por Cahnos, este reductor integrado guarda relación con los kits de botellas con reductor GM34502 (2 litros) y GM34503 (3 litros), así como con el reductor UNI GM34540 y el regulador con caudalímetro y humidificador GM34541. No se dispone de una tabla de equivalencias validada por el fabricante que cruce estas referencias con códigos concretos de otros suministradores; cualquier sustitución entre marcas debe validarse campo a campo (estándar de conexión, caudal y capacidad de cilindro) con el departamento técnico-comercial de Cahnos.
5. Consejos de selección y variantes de interés
Verifique siempre el estándar de conexión de su cilindro: este reductor emplea rosca cónica UNI 21,7 x 1/14" (E25/E17) y está pensado para botellas sin válvula. Elija la referencia GM34510 para cilindros de 2/3 litros y la GM34511 para cilindros de 5/7 litros.
Si su centro parte de una botella vacía, puede completar la dotación con los kits GM34502 (2 litros) y GM34503 (3 litros) o con las botellas de oxígeno con válvula UNI GM34545 (5 litros) y GM34548 (10 litros). Para circuitos con humidificación, combine este reductor con el humidificador autoclavable GM34590 o valore el regulador integral GM34541 con caudalímetro y humidificador. Para pedidos grandes puede solicitar presupuesto: solicite condiciones y disponibilidad a nuestro equipo técnico-comercial de Cahnos.
