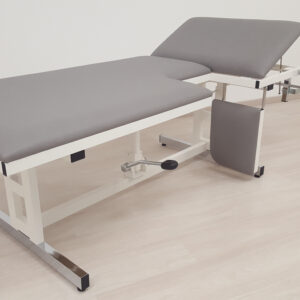

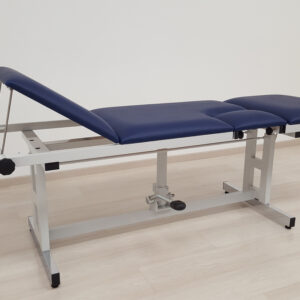

Camilla de ecocardiografía AGA con elevación hidráulica de altura 650–850 mm — Abertura para transductor, tapizado de 3 secciones y carga 200 kg | Ref. H-EKA 1065/Y · 2065/Y · 1080/Y · 2080/Y (SKU AGA-H-EKA-Y)

1. Introducción comercial

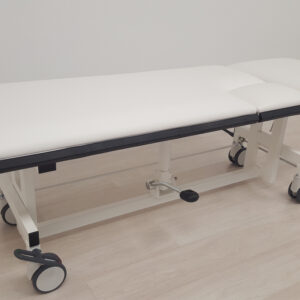

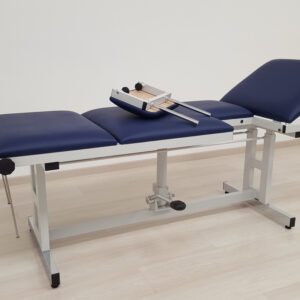

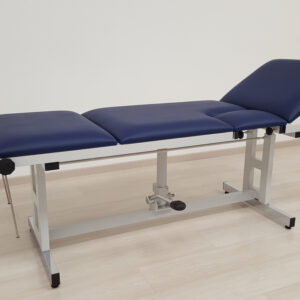

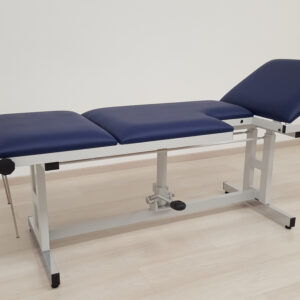

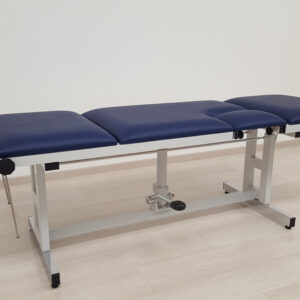

La camilla de ecocardiografía AGA con elevación hidráulica (SKU AGA-H-EKA-Y) es la solución ideal para consultas de cardiología, unidades de diagnóstico no invasivo y salas de ecocardiografía que necesitan ajustar la altura de trabajo de forma rápida y sin depender de la red eléctrica. Fabricada por AGA Sanitätsartikel GmbH (Löhne, Alemania), esta camilla combina la calidad de fabricación alemana con un sistema de accionamiento hidráulico por bomba de pie: una solución robusta, libre de mantenimiento y extraordinariamente estable, pensada para el estudio ecocardiográfico diario.

Se suministra en dos acabados de bastidor (lacado o cromado) y dos anchos de tablero (650 y 800 mm), con la abertura específica para el transductor integrada en la superficie de exploración. Cada configuración se cotiza bajo presupuesto en función del bastidor, color del tapizado, altura y accesorios seleccionados.

2. Explicación técnica del equipo

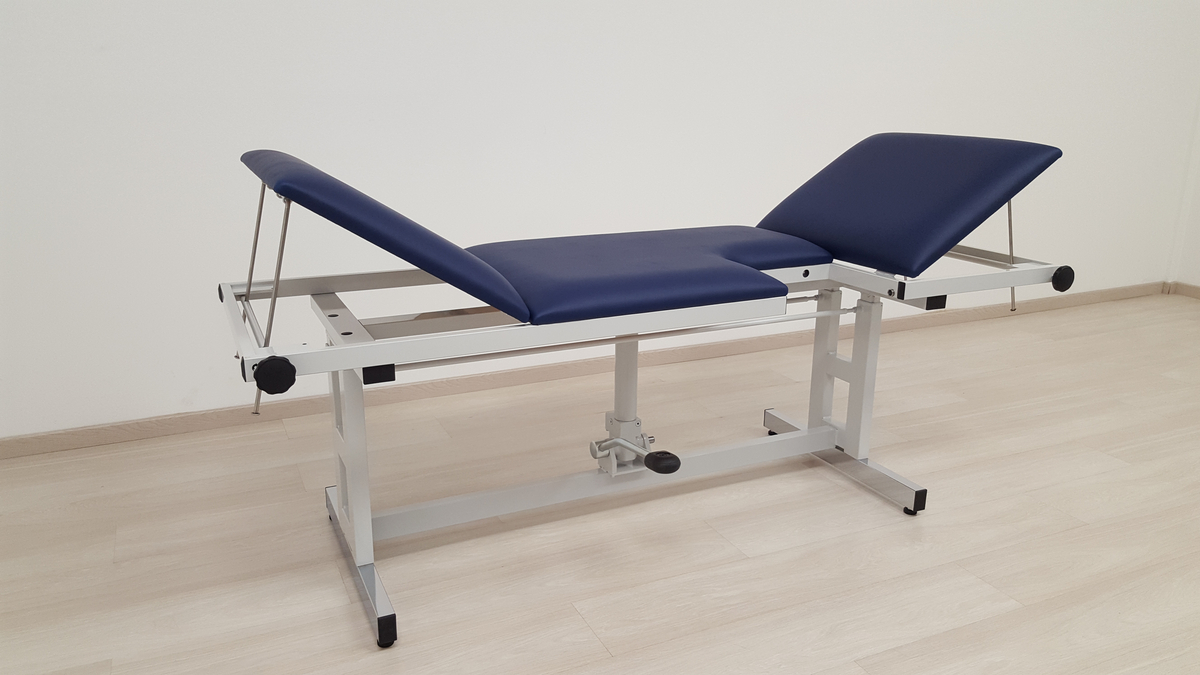

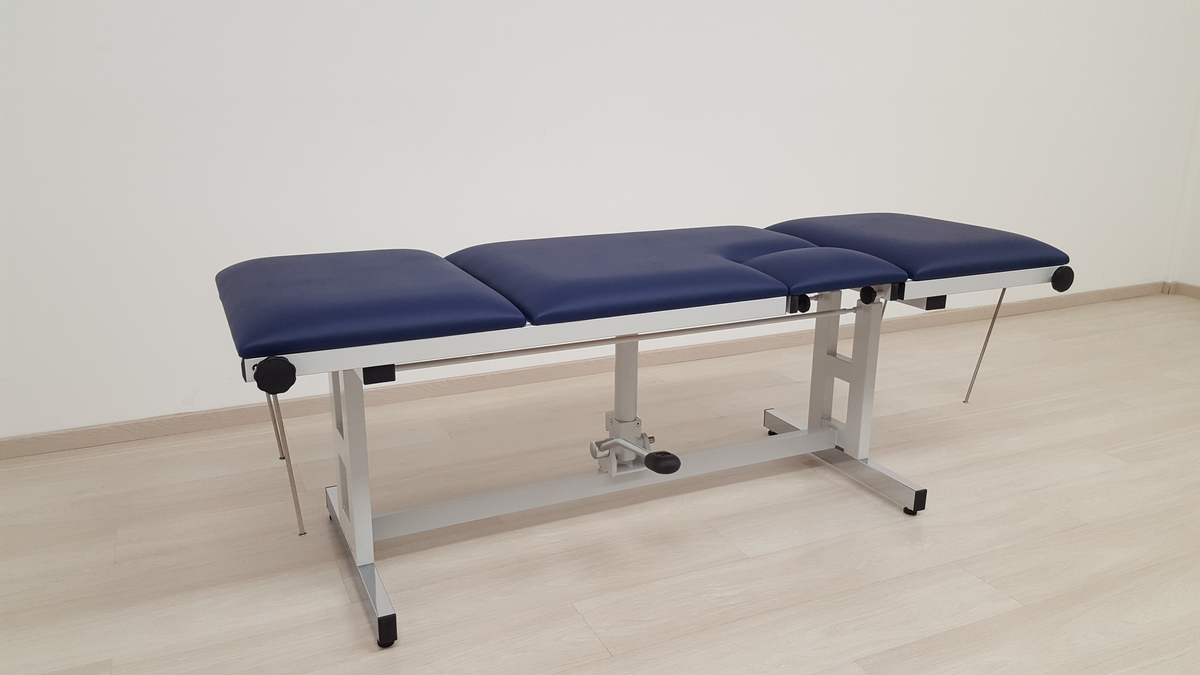

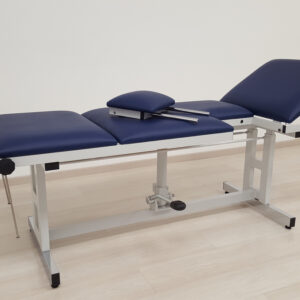

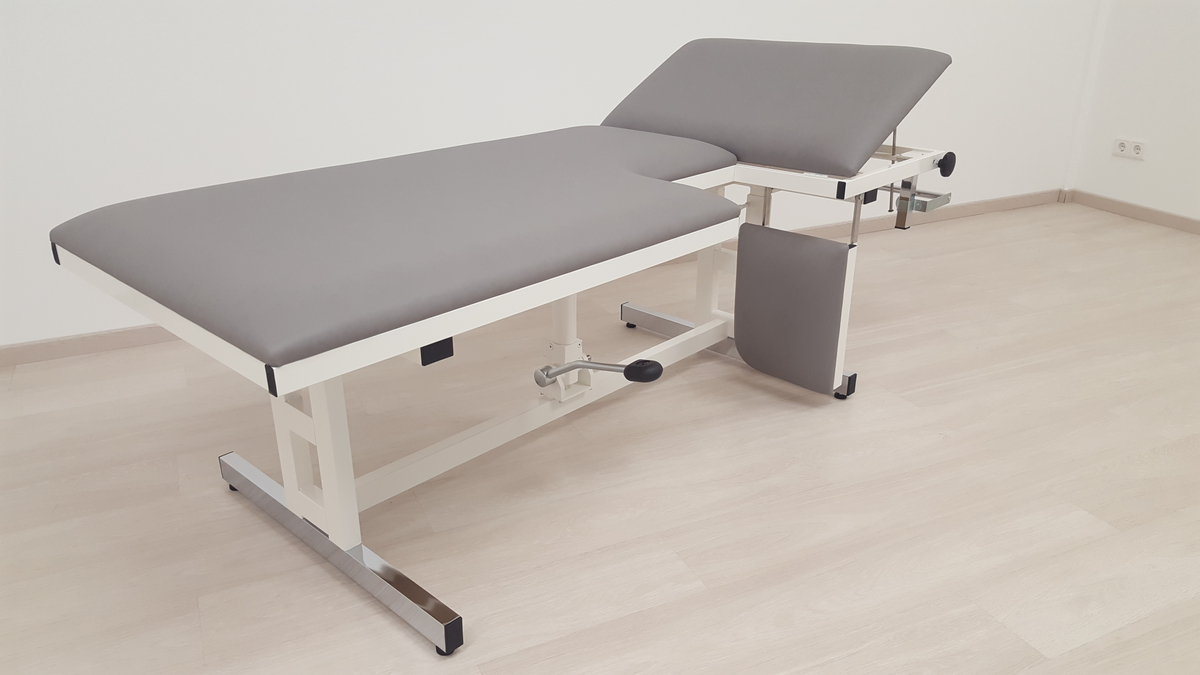

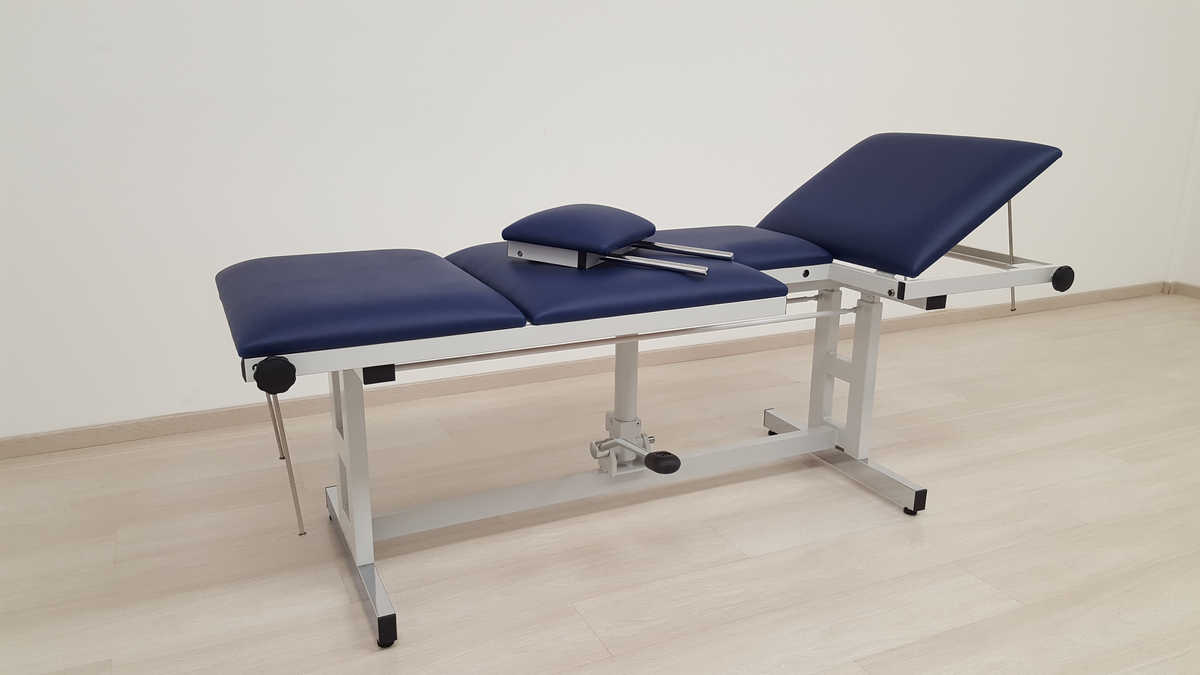

La exploración ecocardiográfica requiere que el paciente permanezca en decúbito lateral o supino mientras el transductor se apoya sobre la ventana acústica del tórax. Esta camilla incorpora en el tablero tapizado una abertura específica para el transductor (echo cutout) que permite al especialista introducir la sonda desde la zona inferior o lateral del paciente, mejorando el ángulo de trabajo, la ergonomía del explorador y la calidad de la imagen sin forzar posturas. Un inserto tapizado extraíble (deslizante), incluido de serie, cierra la abertura cuando no se realiza la exploración.

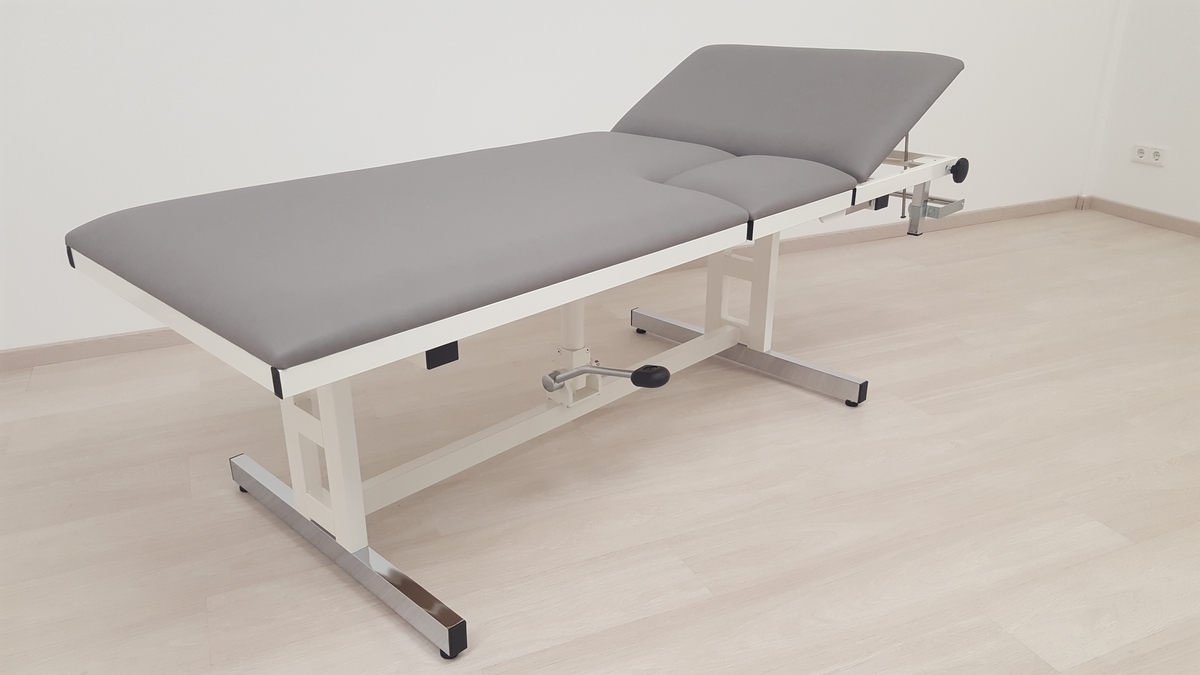

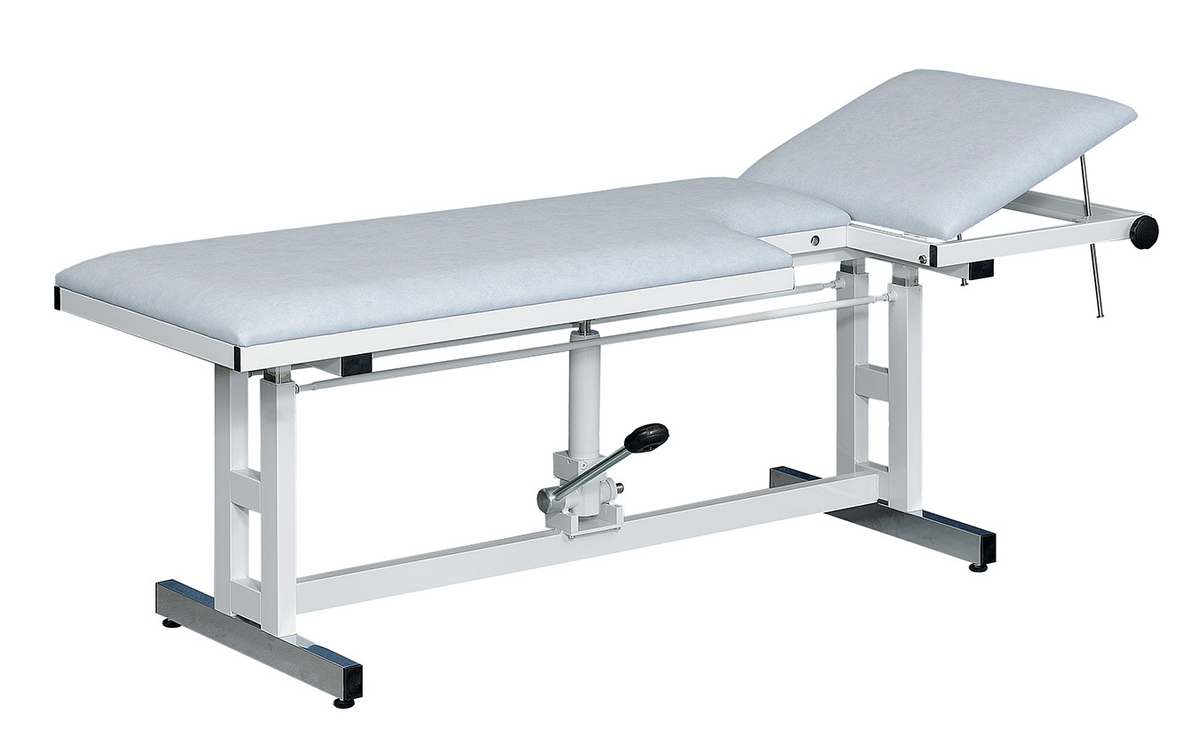

La hidráulica se acciona mediante la bomba de pie integrada en posición central: para elevar el bastidor tapizado se pisa la palanca y para descenderlo se levanta el pedal con el pie. La regulación de altura (650 – 850 mm) puede realizarse sin esfuerzo incluso con pacientes de hasta 200 kg. Para evitar balanceos y oscilaciones del tablero, la camilla se fabrica con guías dobles de precisión en escuadra, que garantizan un ajuste de altura sin desplazamiento lateral. La estabilidad y robustez del conjunto se consiguen mediante las placas de refuerzo (cartelas) en las esquinas del bastidor y los travesaños cromados de la base plana, equipados siempre con patas niveladoras.

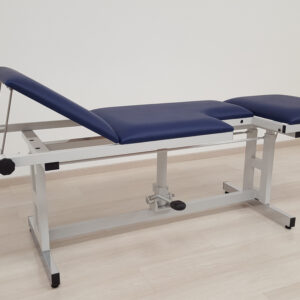

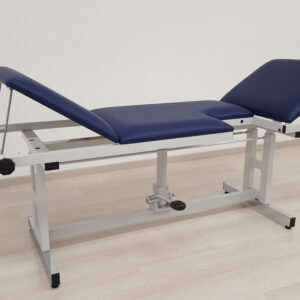

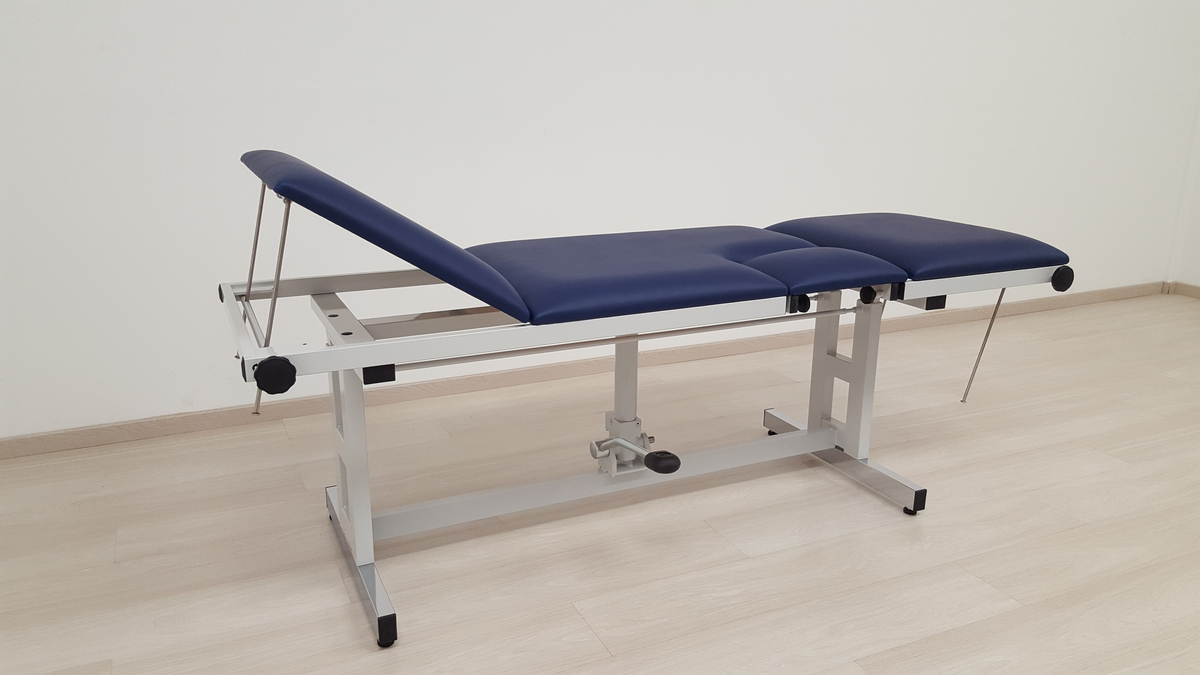

El cabecero se regula de forma continua hasta +40° y se fija mediante mango con mecanismo de varillas de bloqueo. El grosor de cada uno de los tres segmentos del tapizado (cabecero, superficie principal e inserto tapizado) es de 64 mm. Opcionalmente puede instalarse una palanca de pie adicional (FPH-10) para accionar la hidráulica desde ambos lados.

3. Especificaciones técnicas

A continuación se detallan las características de referencia de la camilla de ecocardiografía hidráulica AGA:

Especificaciones del fabricante

Nota: en esta gama el término «bastidor» hace referencia únicamente al marco del tablero tapizado. El mecanismo de elevación se suministra solo en acabado lacado y los travesaños con patas niveladoras en acabado cromado.

Referencias disponibles

La versión estándar incluye:

• Inserto tapizado extraíble (deslizante) para cerrar la abertura de ecocardiografía.
• Patas niveladoras sobre los travesaños cromados.

Accesorios y opciones disponibles

4. Equivalencias y referencias cruzadas

Las cuatro referencias AGA de esta familia (H-EKA 1065/Y, H-EKA 2065/Y, H-EKA 1080/Y y H-EKA 2080/Y) son variantes del mismo fabricante (AGA Sanitätsartikel, Alemania) que difieren únicamente en el acabado del bastidor (lacado o cromado) y en la anchura del tablero (650 u 800 mm); cualquier referencia de la serie puede considerarse equivalente directo dentro de la propia marca si coincide la anchura requerida. Todas comparten longitud de 1900 mm, regulación de altura hidráulica de 650 – 850 mm, tapizado de 3 secciones de 64 mm, cabecero regulable hasta +40° y carga máxima de 200 kg.

En la misma familia AGA, las versiones con elevación manual por manivela (H-EKA …/H), eléctrica (H-EKA …/E) e hidráulica de tijera (H-EKA …/Y 920, recorrido 500–920 mm) resuelven la misma función clínica con otro sistema de accionamiento y pueden considerarse alternativas de la propia marca. No se dispone de una tabla de equivalencias 1:1 validada por el fabricante que cruce estas referencias con códigos exactos de otros fabricantes.

Para cualquier sustitución en licitaciones o concursos, se recomienda verificar campo por campo (longitud y anchura del tablero, rango de altura, dimensiones de la abertura, carga máxima y accesorios incluidos) y consultar con nuestro departamento técnico.

5. Consejos de selección y variantes de interés

• Anchura del tablero: la versión de 650 mm (H-EKA 1065/Y o H-EKA 2065/Y), con abertura de 315 x 250 mm, es ideal para consultas con espacio reducido; la de 800 mm (H-EKA 1080/Y o H-EKA 2080/Y), con abertura de 405 x 300 mm, ofrece mayor superficie de apoyo y una ventana de trabajo más amplia, recomendada para pacientes de mayor complexión o estudios prolongados.
• Acabado del bastidor: el cromado (series 20xx) ofrece mayor resistencia a golpes y agentes externos (ruedas de aspiradora, etc.); el lacado (series 10xx) mantiene la misma estabilidad estructural con un acabado más económico.
• Necesidad de mayor recorrido: si necesita bajar la camilla hasta altura de silla de ruedas (aproximadamente 500 mm) o adaptarse a superficies muy bajas, valore la variante hidráulica de tijera H-EKA …/Y 920 (recorrido 500–920 mm) o la eléctrica de tijera H-EKA …/E 965.
• Accionamiento por ambos lados: añada la palanca de pie adicional FPH-10 para operar la hidráulica desde ambos lados de la camilla.

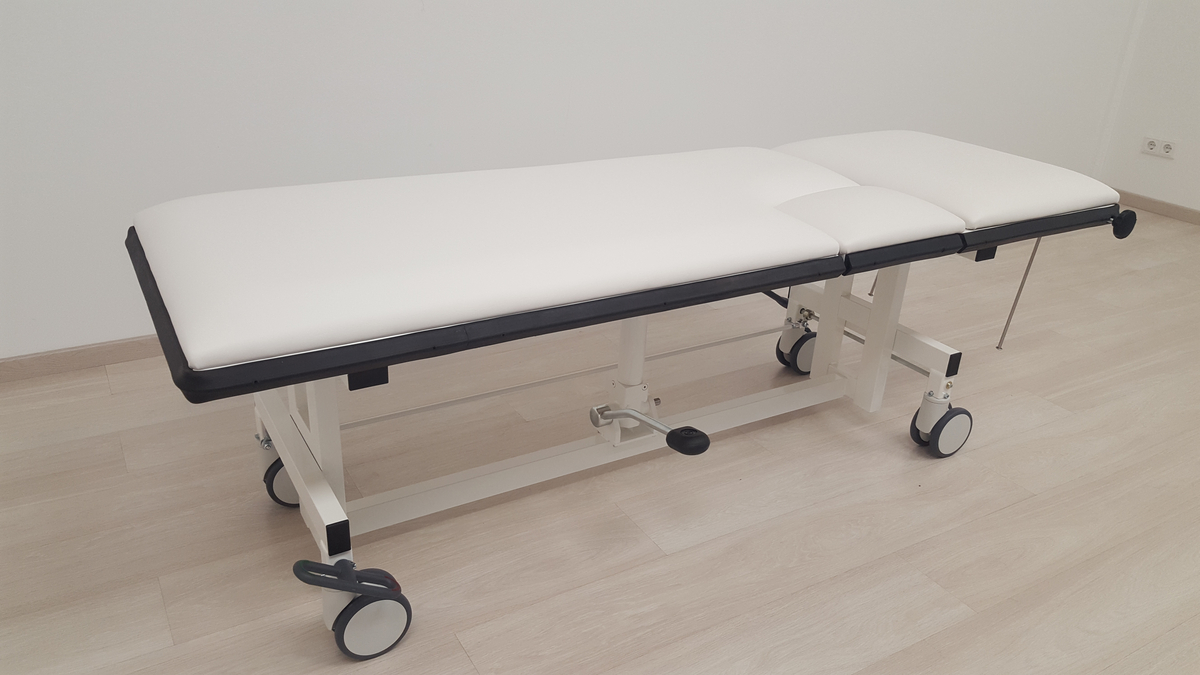

• Movilidad: la camilla se suministra con patas niveladoras fijas; si precisa desplazarla por la consulta, solicite el juego de ruedas LR-75 o LR-125, o el sistema de freno centralizado LR/Z-125 (opción de fábrica, no instalable posteriormente).
• Equipamiento adicional: portarrollos de papel P-2065/A (650 mm) o P-2080/A (800 mm) para montaje en el marco del tapizado, orificio facial GS-1710 con inserto EfGS, o regulación del cabecero por muelle de gas KVG para accionamiento con una sola mano. Estas opciones de fábrica deben decidirse en el momento de la compra.

Para configuraciones especiales, colores de tapizado, pliegos de licitación o presupuestos por volumen, nuestro equipo técnico-comercial está a su disposición. Producto comercializado bajo presupuesto.
