Camilla de ecocardiografía AGA con elevación manual por manivela — altura 650–850 mm, abertura para transductor y carga 200 kg | Ref. H-EKA 1065/H · 2065/H · 1080/H · 2080/H (SKU AGA-H-EKA-H)

1. Camilla de ecocardiografía con elevación manual: funcionalidad sin dependencia eléctrica

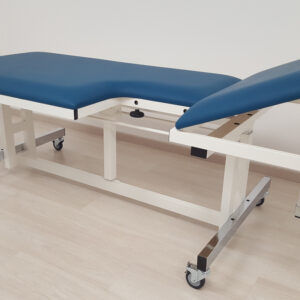

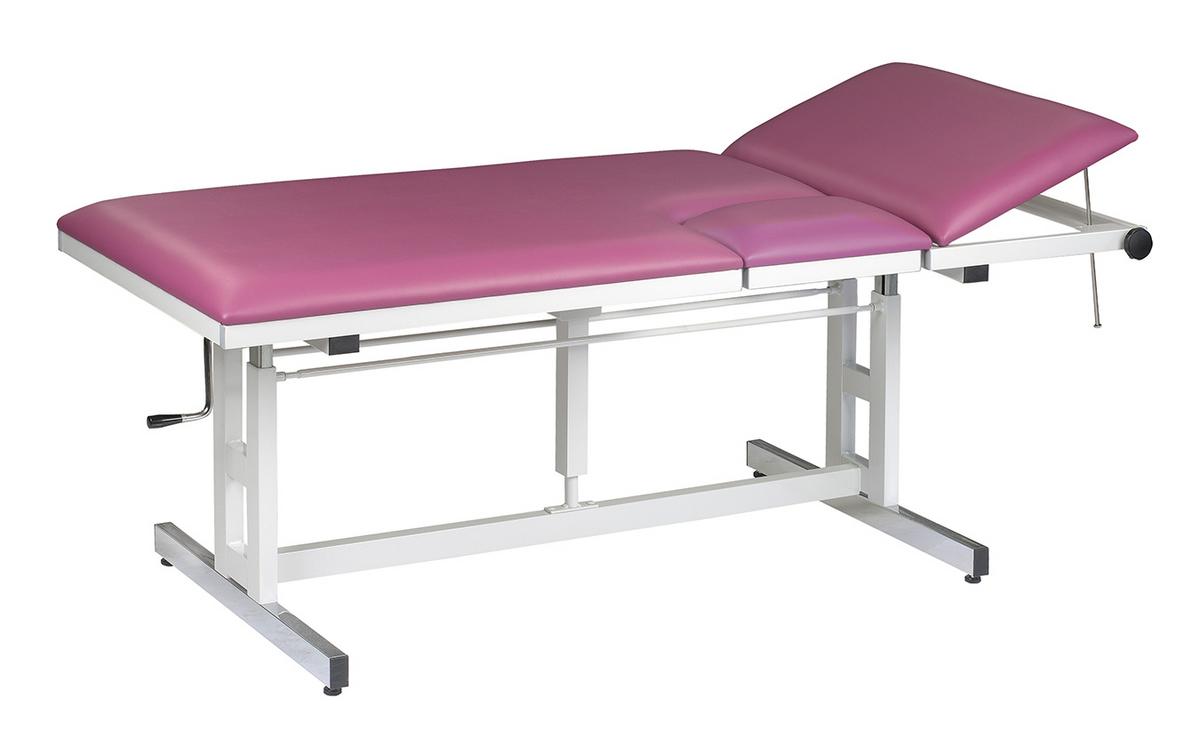

La camilla de ecocardiografía AGA con elevación por manivela (SKU AGA-H-EKA-H) es la solución ideal para consultas de cardiología, unidades de diagnóstico no invasivo y salas de ecocardiografía que solo necesitan ajustar la altura de forma puntual o que prefieren un equipo totalmente independiente de la red eléctrica. Esta versión, la más económica de la familia de camillas de eco AGA, mantiene intactas las prestaciones esenciales: abertura específica para el transductor, estabilidad estructural sobresaliente y una capacidad de carga de hasta 200 kg.

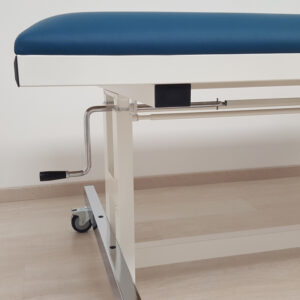

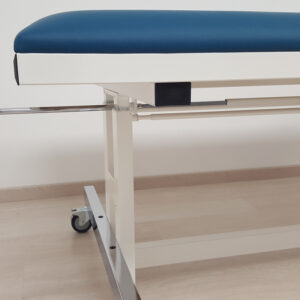

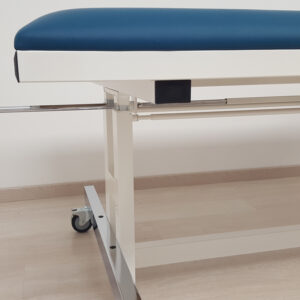

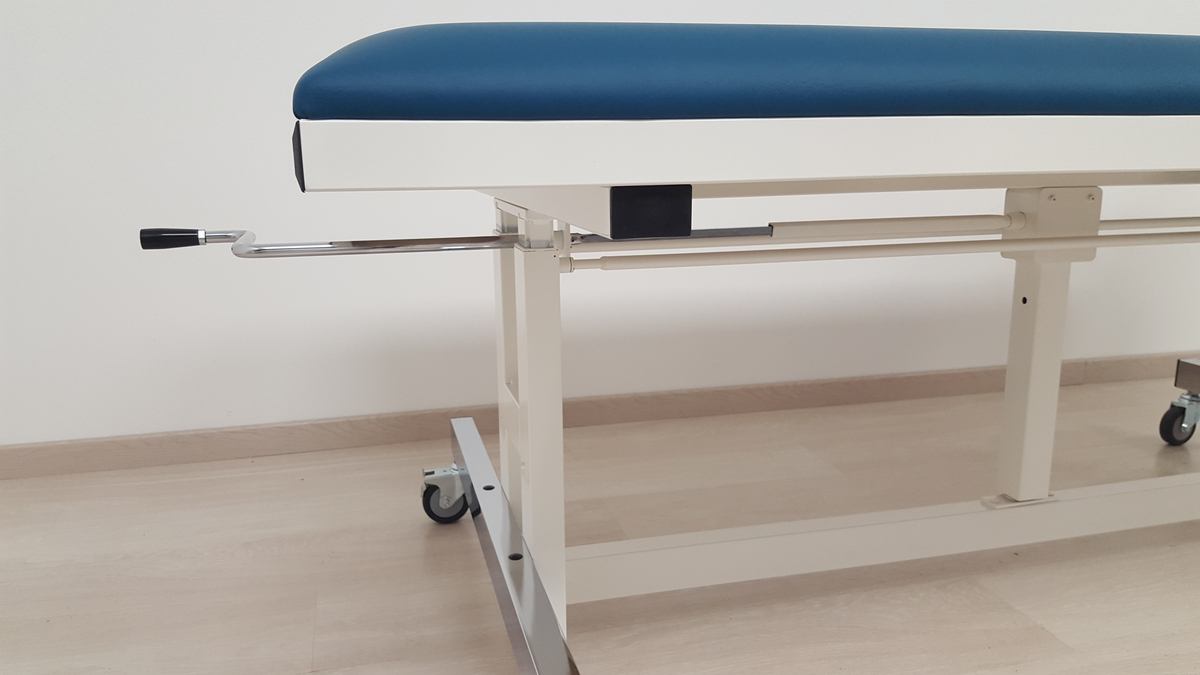

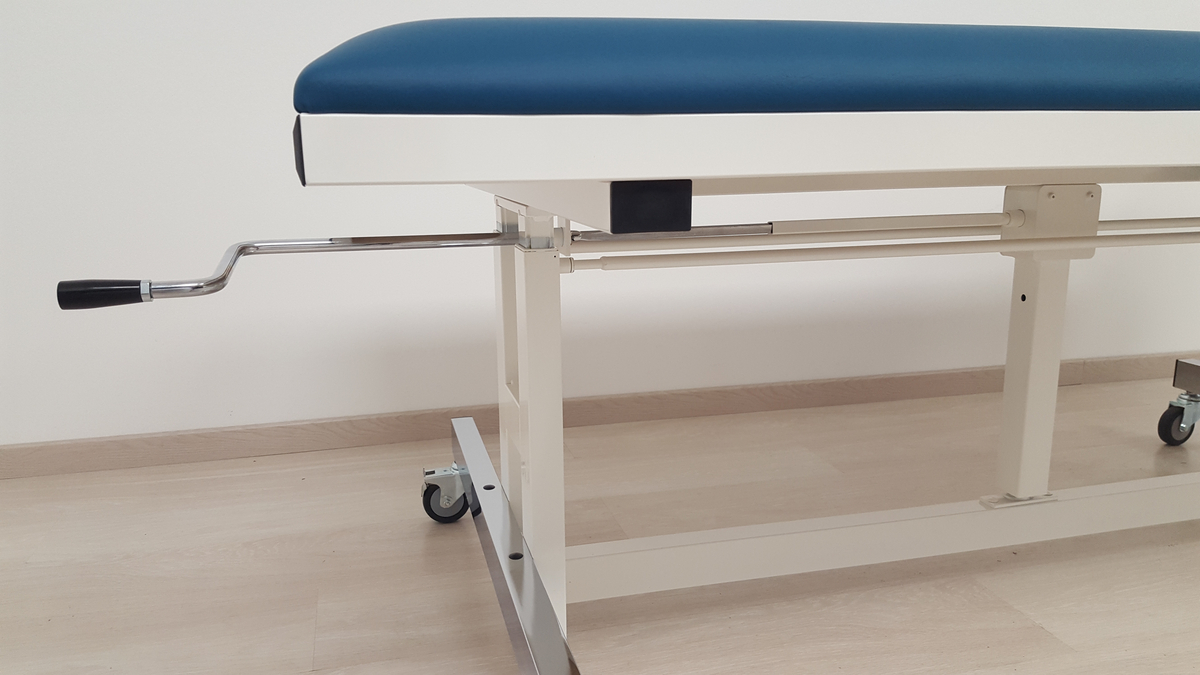

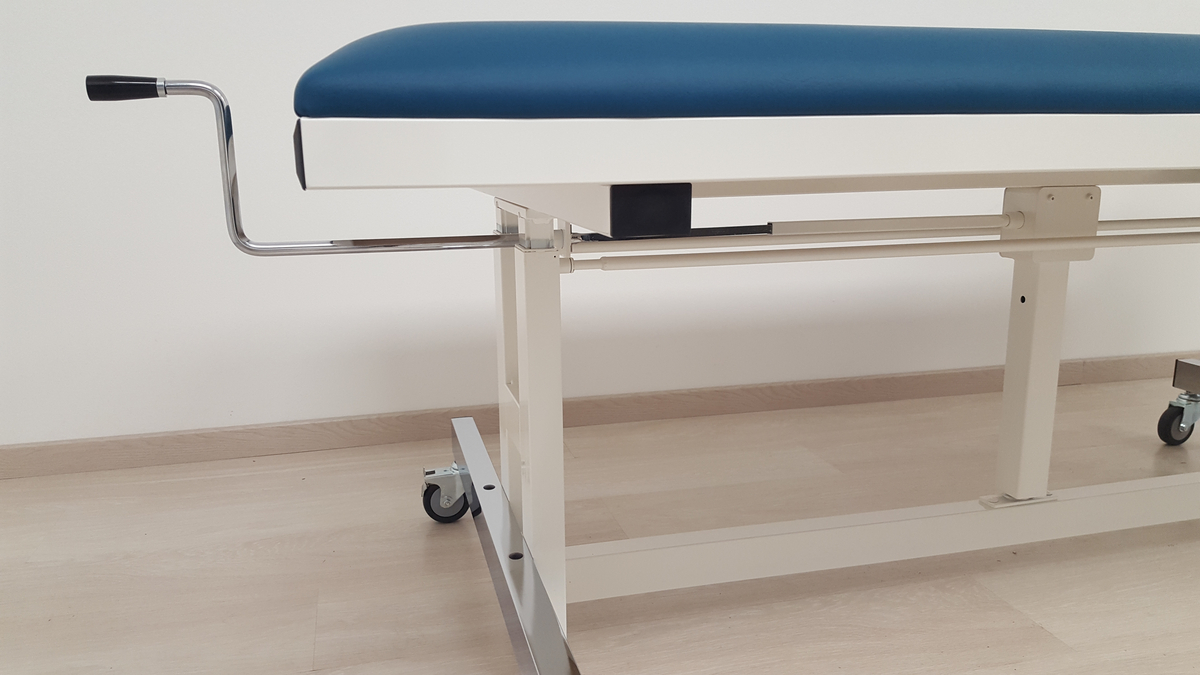

Disponible en dos acabados de bastidor (lacado o cromado) y dos anchos de tablero (650 y 800 mm), la manivela se acciona desde el pie de la camilla y, tras su uso, se guarda bajo la superficie del tablero. Una solución práctica, robusta y libre de mantenimiento para el estudio ecocardiográfico diario.

2. Explicación técnica: cómo trabaja la elevación por manivela

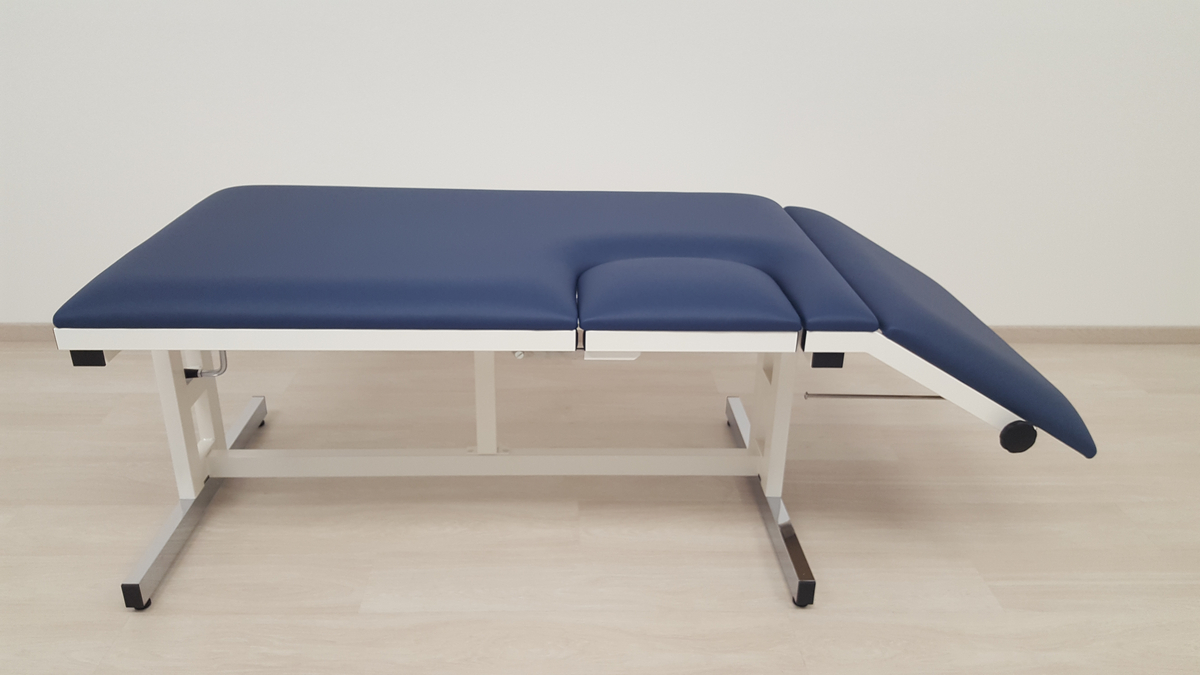

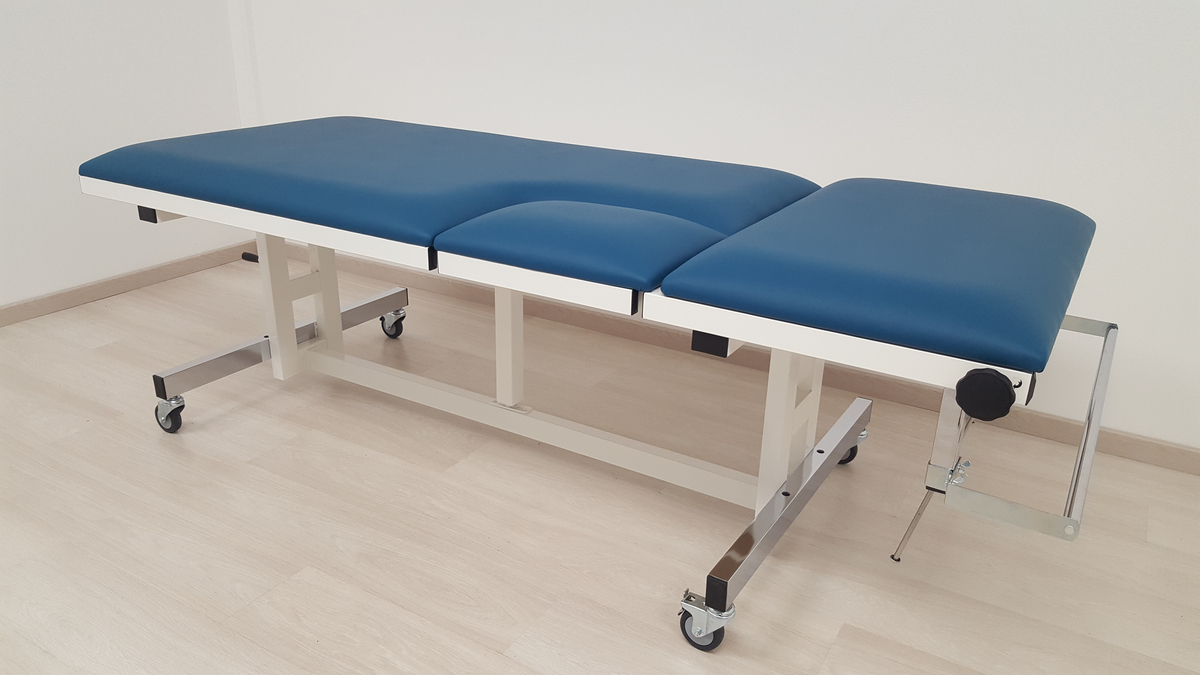

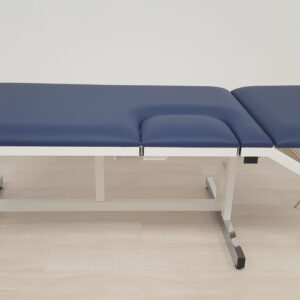

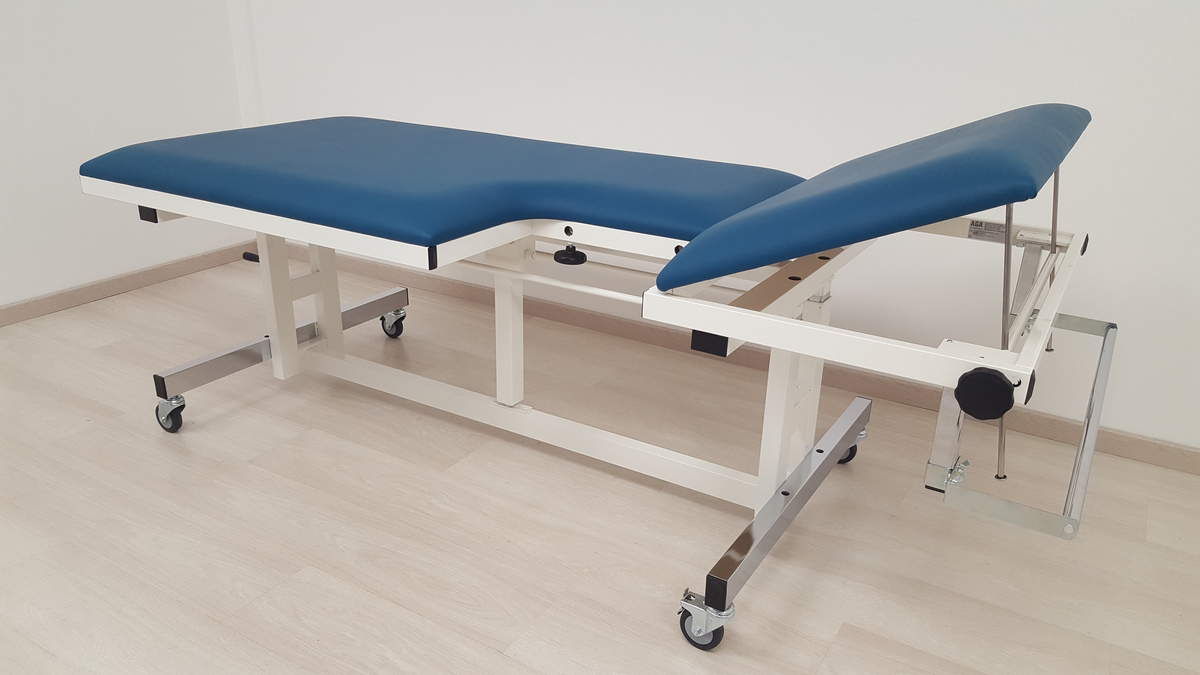

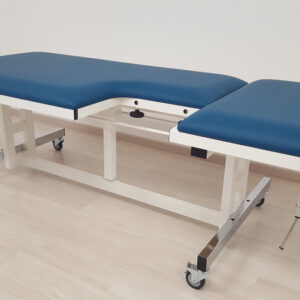

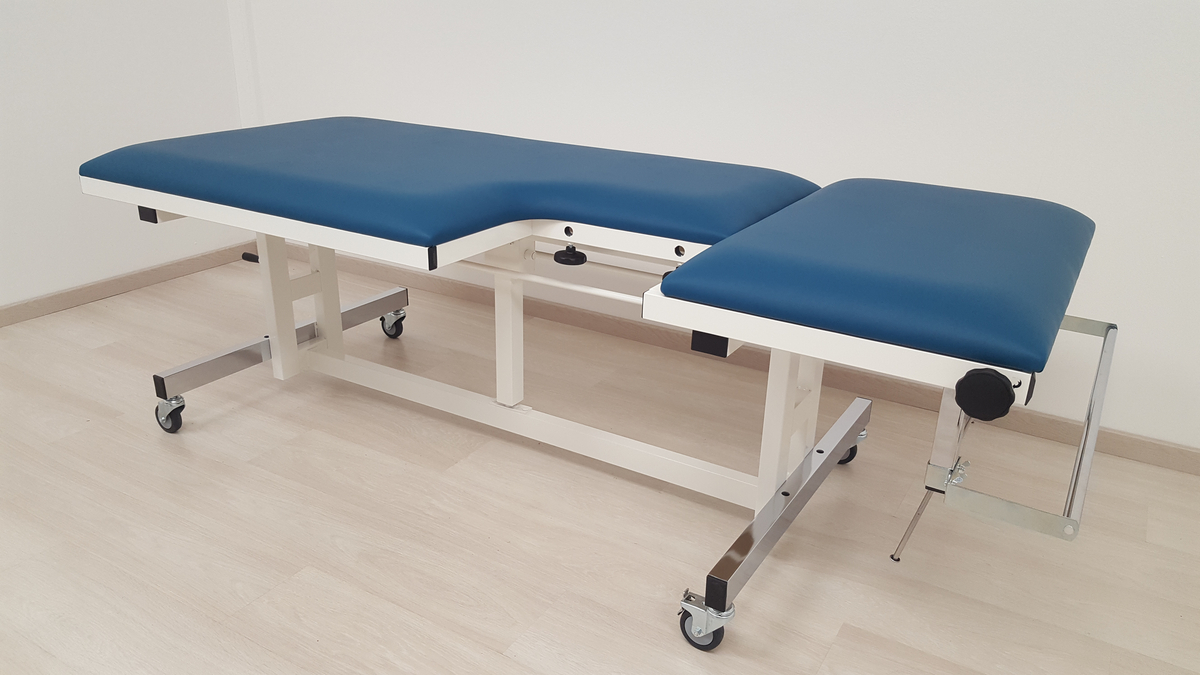

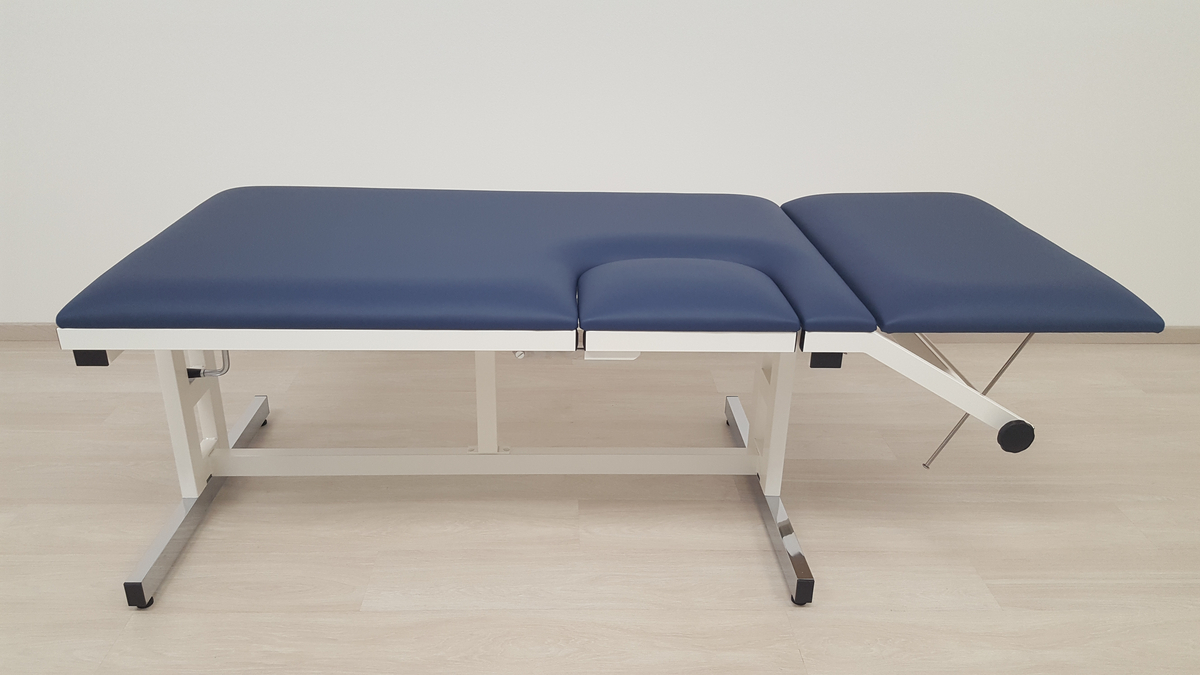

La exploración ecocardiográfica requiere que el paciente permanezca en decúbito lateral o supino mientras el transductor se apoya sobre la ventana acústica del tórax. La abertura practicada en el tablero tapizado permite introducir el transductor desde la zona inferior del paciente, mejorando el ángulo de trabajo del especialista y la calidad de imagen sin forzar posturas.

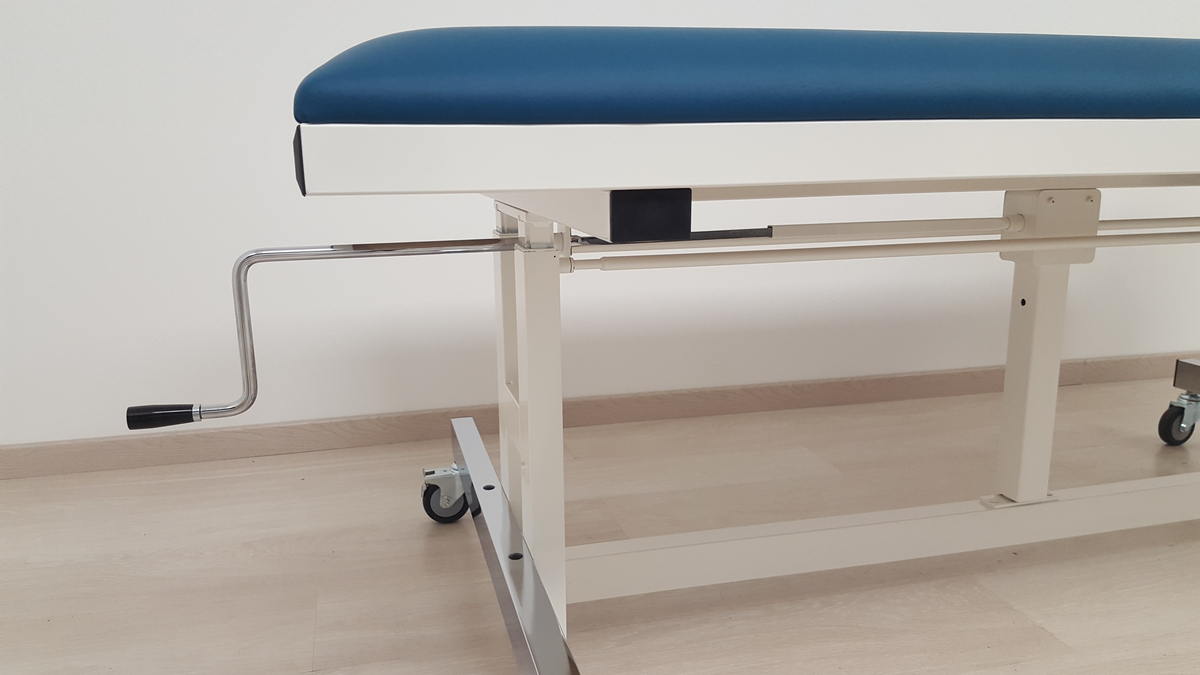

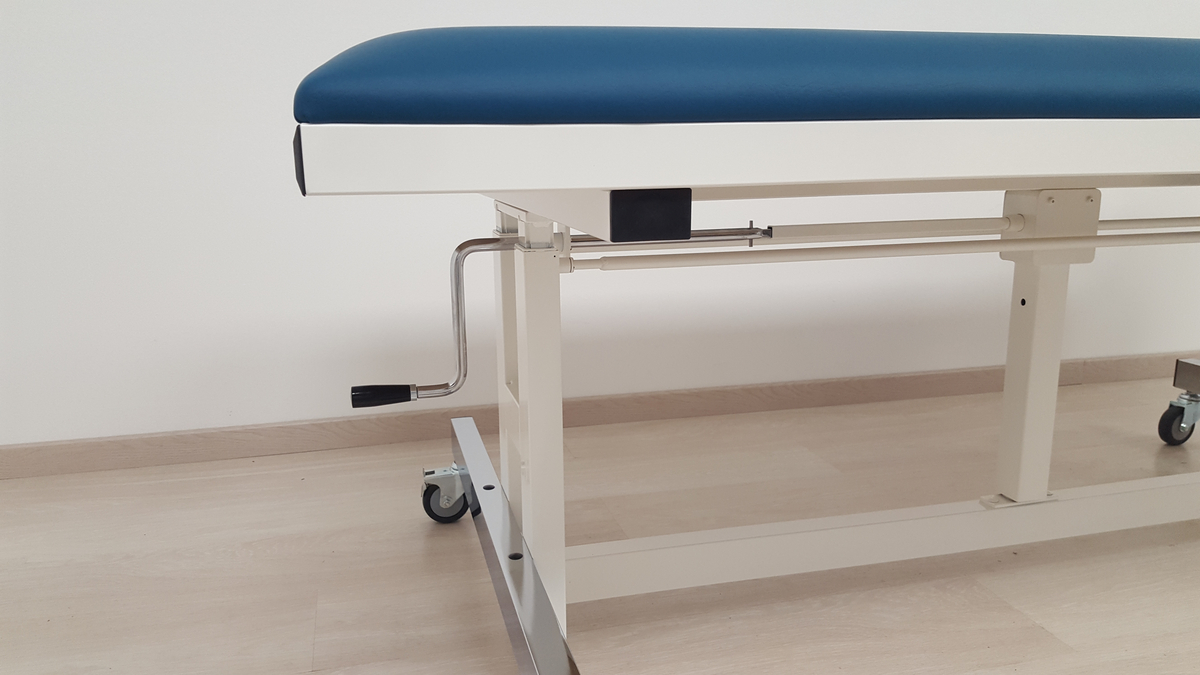

El sistema de elevación manual se apoya en perfiles dobles de precisión en escuadra que guían el movimiento sin balanceo ni desplazamiento lateral del tablero, incluso con pacientes de hasta 200 kg. La caja reductora, libre de mantenimiento, ofrece una relación de transmisión óptima (i = 10 mm/revolución) que permite regular la altura de forma suave, rápida y sin esfuerzo. La estabilidad y robustez se completan con las placas de refuerzo en las esquinas del bastidor y los travesaños cromados de la base plana, equipados siempre con patas niveladoras. El cabecero se regula de forma continua hasta +40° y se fija mediante mango con mecanismo de varillas de bloqueo.

3. Especificaciones técnicas

Especificaciones del fabricante

Nota: el término «bastidor» en esta gama hace referencia únicamente al marco del tablero tapizado. El mecanismo de elevación se suministra solo en acabado lacado y los travesaños con patas niveladoras en acabado cromado.

Referencias disponibles

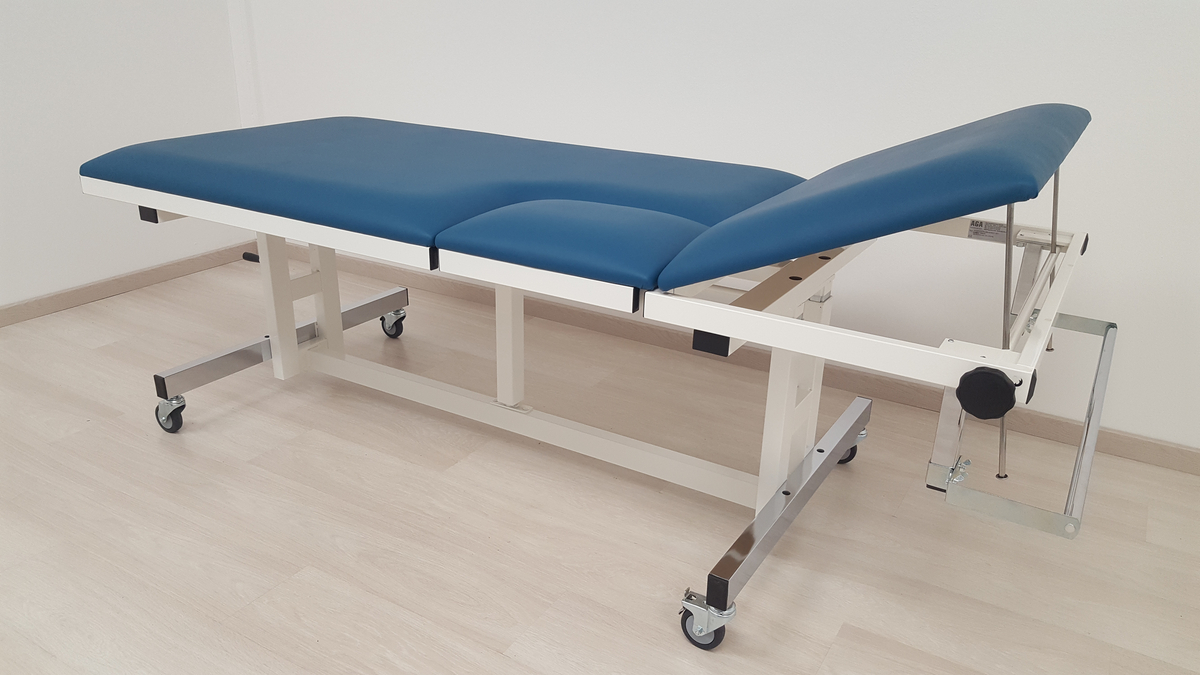

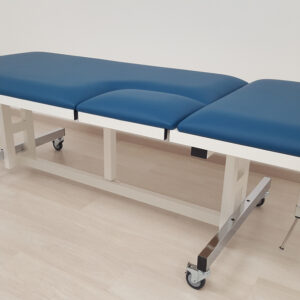

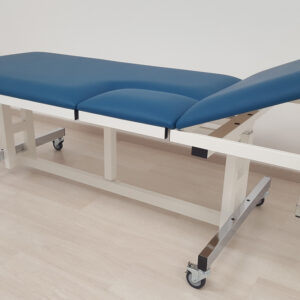

Versión estándar: inserto tapizado extraíble (deslizante) para cerrar la abertura de ecocardiografía y patas niveladoras sobre travesaños cromados.

Accesorios y opciones disponibles

4. Equivalencias y referencias cruzadas

Las cuatro referencias AGA de esta familia (H-EKA 1065/H, H-EKA 2065/H, H-EKA 1080/H y H-EKA 2080/H) son variantes del mismo fabricante (AGA Sanitätsartikel, Alemania) que difieren únicamente en el acabado del bastidor (lacado o cromado) y en la anchura del tablero (650 u 800 mm); cualquier referencia de la serie puede considerarse equivalente directo dentro de la propia marca si coincide la anchura requerida. Las versiones con elevación eléctrica (H-EKA …/E), hidráulica (H-EKA …/Y) y de tijera (…/E 965, …/Y 920) de la misma familia resuelven la misma función clínica con otro sistema de accionamiento.

A continuación se indican referencias de otros fabricantes verificadas contra catálogo o ficha técnica oficial; se expresan como comparación funcional de categoría, no intercambiables 1:1:

No existe tabla de equivalencias validada por el fabricante que cruce la referencia AGA H-EKA con códigos de terceros de forma 1:1; para cualquier sustitución en licitaciones o concursos se recomienda verificar campo por campo (longitud y anchura del tablero, rango de altura, dimensiones de la abertura, carga máxima y accesorios incluidos) y consultar con el departamento técnico antes de usar en licitación.

5. Consejos de selección y variantes de interés

• Anchura del tablero: la versión de 650 mm (H-EKA 1065/H o H-EKA 2065/H) es ideal para consultas con espacio reducido; la de 800 mm (H-EKA 1080/H o H-EKA 2080/H) ofrece mayor superficie de apoyo y una abertura de ecocardiografía más amplia (405×300 mm), recomendada para pacientes de mayor complexión o estudios prolongados.
• Acabado del bastidor: el cromado (series 20xx) ofrece mayor resistencia a golpes y agentes externos; el lacado (series 10xx) es la opción más económica manteniendo la misma estabilidad.
• Sistema de elevación: si prefiere un ajuste sin esfuerzo físico o con más frecuencia, valore las variantes eléctricas (H-EKA …/E, con motor de 230 V) o hidráulicas (H-EKA …/Y, con bomba de pie); si necesita bajar hasta altura de silla de ruedas, elija las versiones de tijera (…/E 965 o …/Y 920).
• Movilidad: la camilla se suministra con patas niveladoras fijas; si precisa desplazarla por la consulta, solicite el juego de ruedas LR-75 o LR-125, o el sistema de freno centralizado LR/Z-125 (opción de fábrica, no instalable posteriormente).
• Equipamiento adicional: portarrollos de papel P-2065/A (650 mm) o P-2080/A (800 mm), orificio facial GS-1710 con inserto EfGS, o regulación de cabecero por muelle de gas KVG para accionamiento con una sola mano. Estas opciones de fábrica deben decidirse en el momento de la compra.

Para configuraciones especiales, colores de tapizado, pliegos de licitación o presupuestos por volumen, nuestro equipo técnico-comercial está a su disposición.
