Camilla de Ecocardiografía AGA con Inserto Abatible (EKA-AA) | Altura Fija 650-800 mm, Abertura para Transductor, Carga 200 kg
Camilla de ecocardiografía AGA de altura fija con inserto de tapizado abatible que cierra la abertura destinada al transductor. Disponible en anchos de 650 y 800 mm, con bastidor lacado, cromado o de acero inoxidable y alturas de 650 a 800 mm sin recargo. La escotadura para el transductor (315 x 250 mm u 405 x 300 mm) facilita la exploración cardíaca, con una capacidad de carga de 200 kg y cabecero regulable hasta +40°. Ideal para consultas de cardiología y unidades de diagnóstico no invasivo.

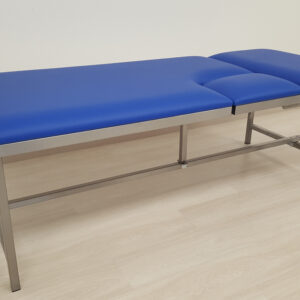

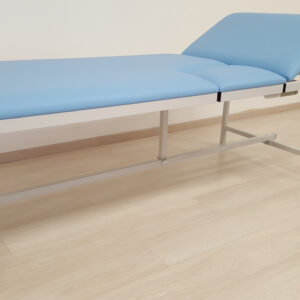

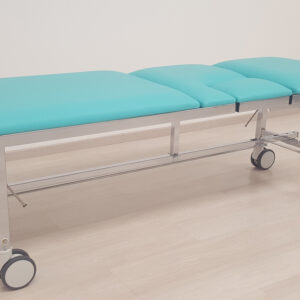

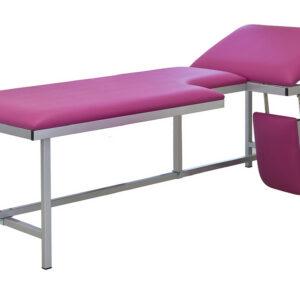

Camilla de ecocardiografía con inserto abatible

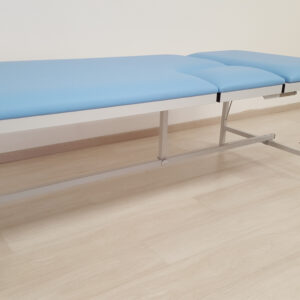

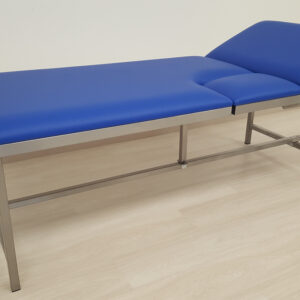

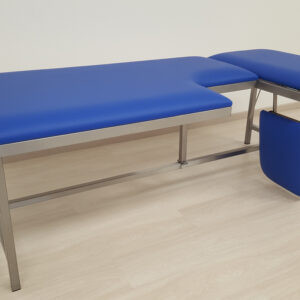

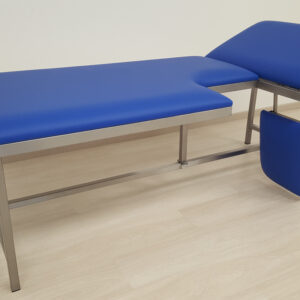

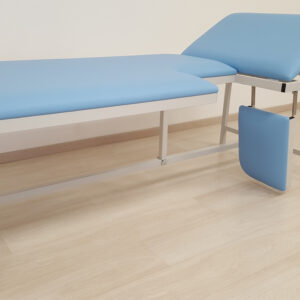

La camilla de ecocardiografía AGA EKA-AA es la base de trabajo imprescindible para la ecocardiografía, uno de los métodos de exploración no invasiva del corazón más utilizados en la práctica clínica diaria de consultas de cardiología, unidades de imagen y hospitales. Su diseño incorpora una escotadura en el plano de la superficie de exploración, pensada específicamente para la colocación del transductor en los estudios cardíacos, que se cierra con un inserto de tapizado abatible fijado a la propia camilla.
Fabricada por AGA Sanitätsartikel (Alemania), esta camilla combina robustez, estabilidad y confort para el paciente, con la versatilidad de configurarse según las necesidades de cada centro: dos anchos de plano, tres acabados de bastidor y cuatro alturas de trabajo sin recargo.
Cómo funciona y por qué es imprescindible en cardiología
La ecocardiografía transtorácica requiere que el profesional pueda situar el transductor del ecógrafo en el área torácica y apical del paciente sin obstáculos. Para ello, el plano de la camilla incorpora una abertura (cut-out) practicada en la superficie de exploración que permite el acceso directo del transductor desde el lateral y por debajo del tórax, mejorando la ergonomía del explorador y la calidad de las imágenes obtenidas.

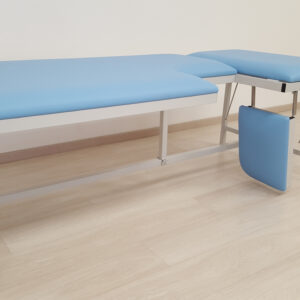

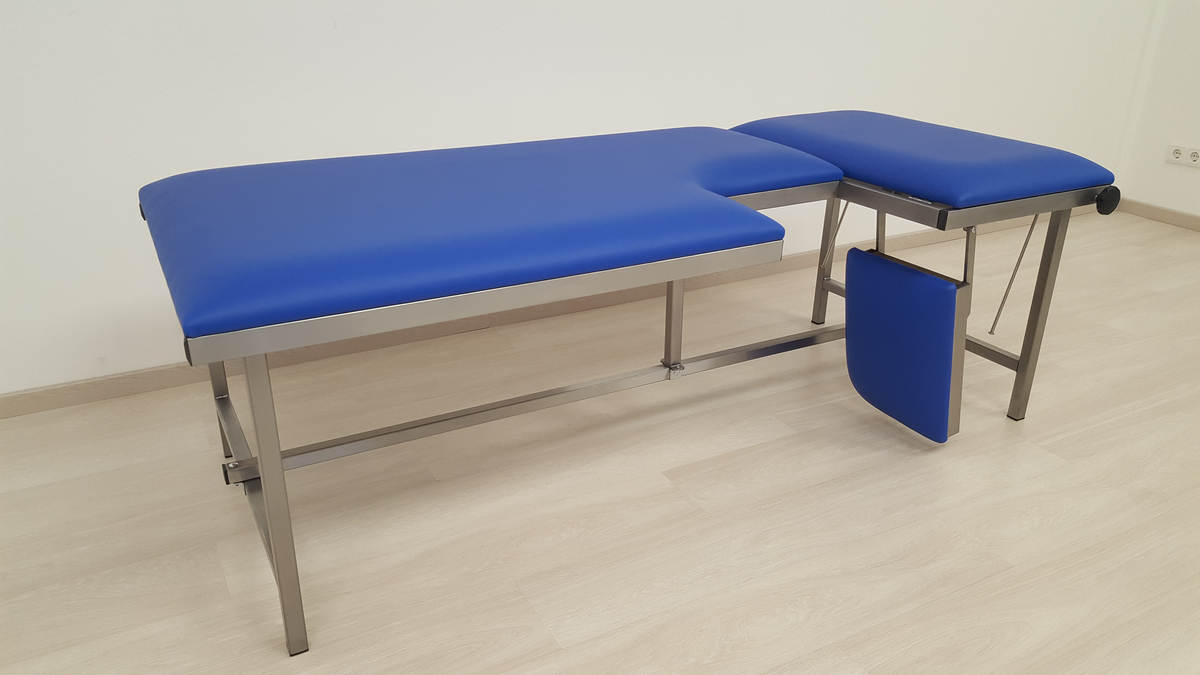

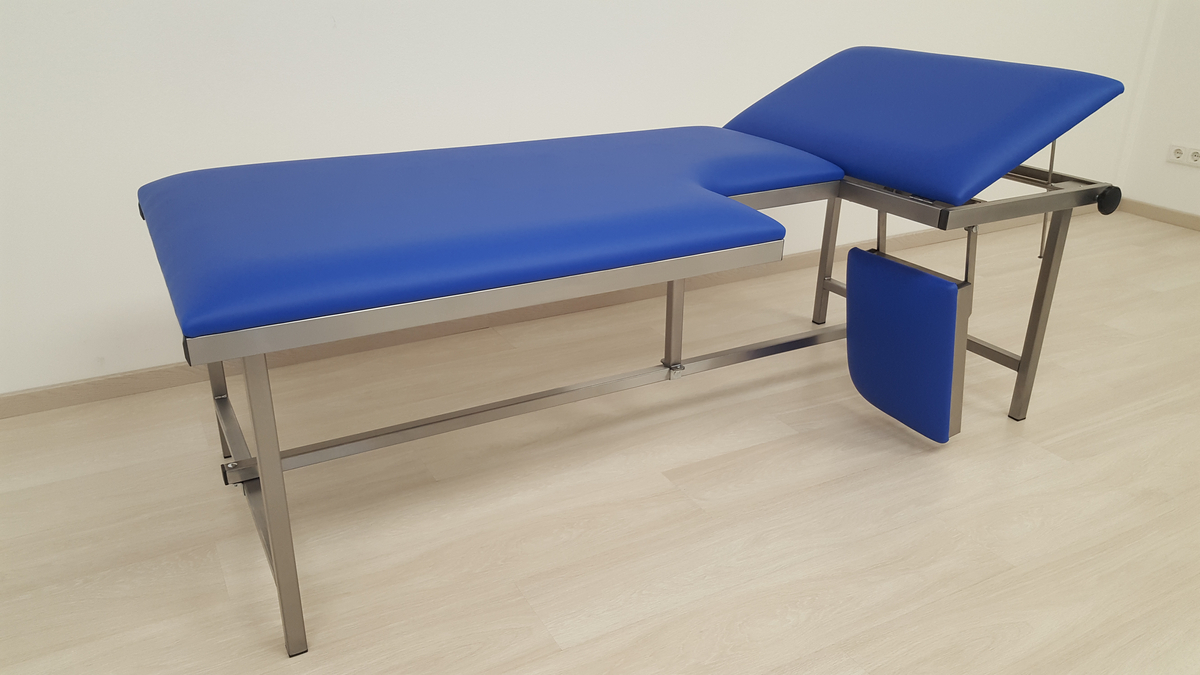

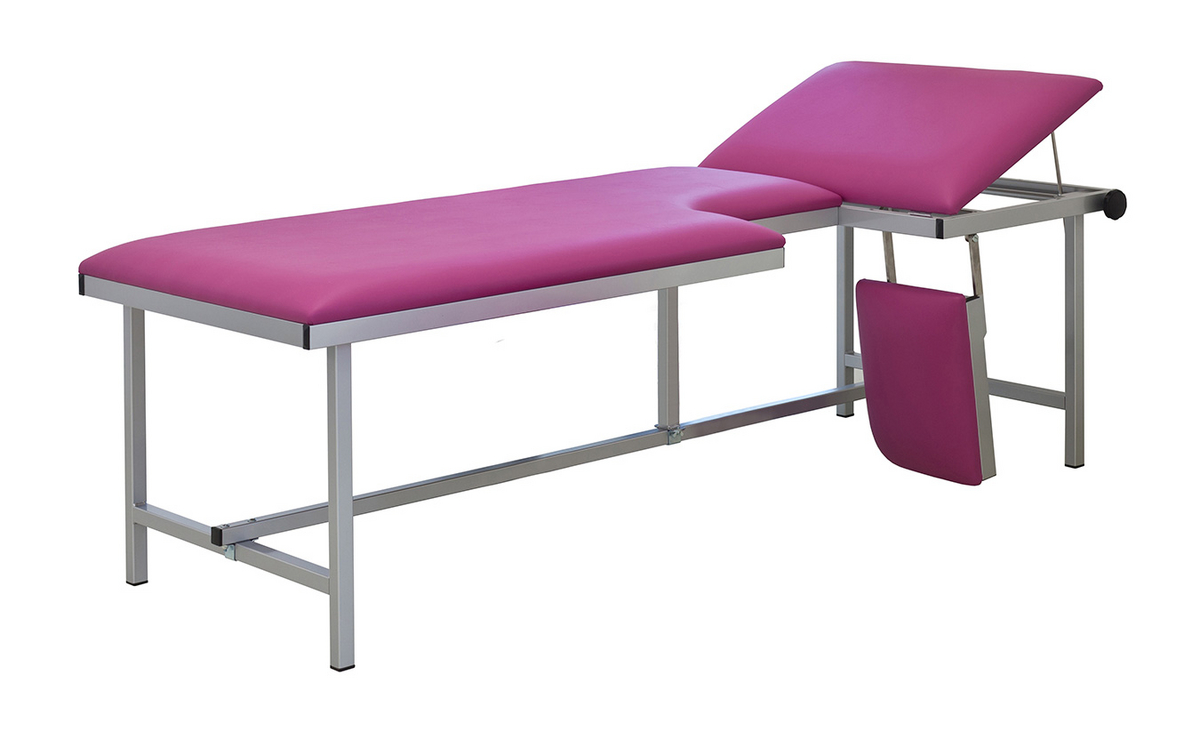

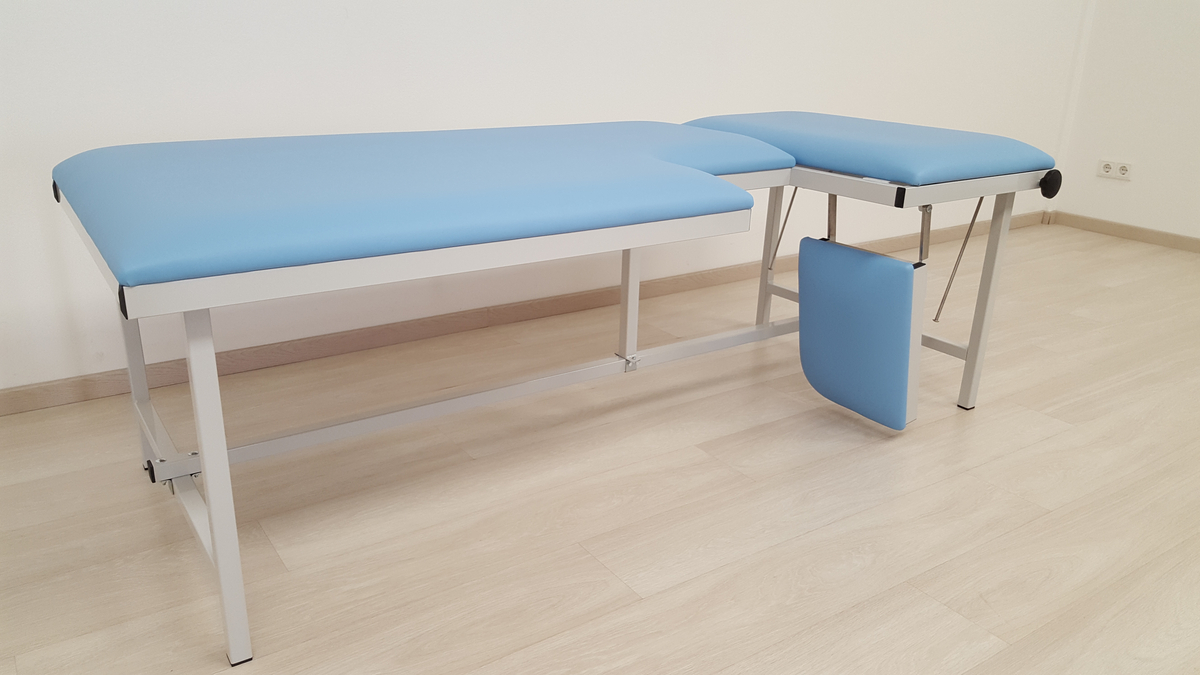

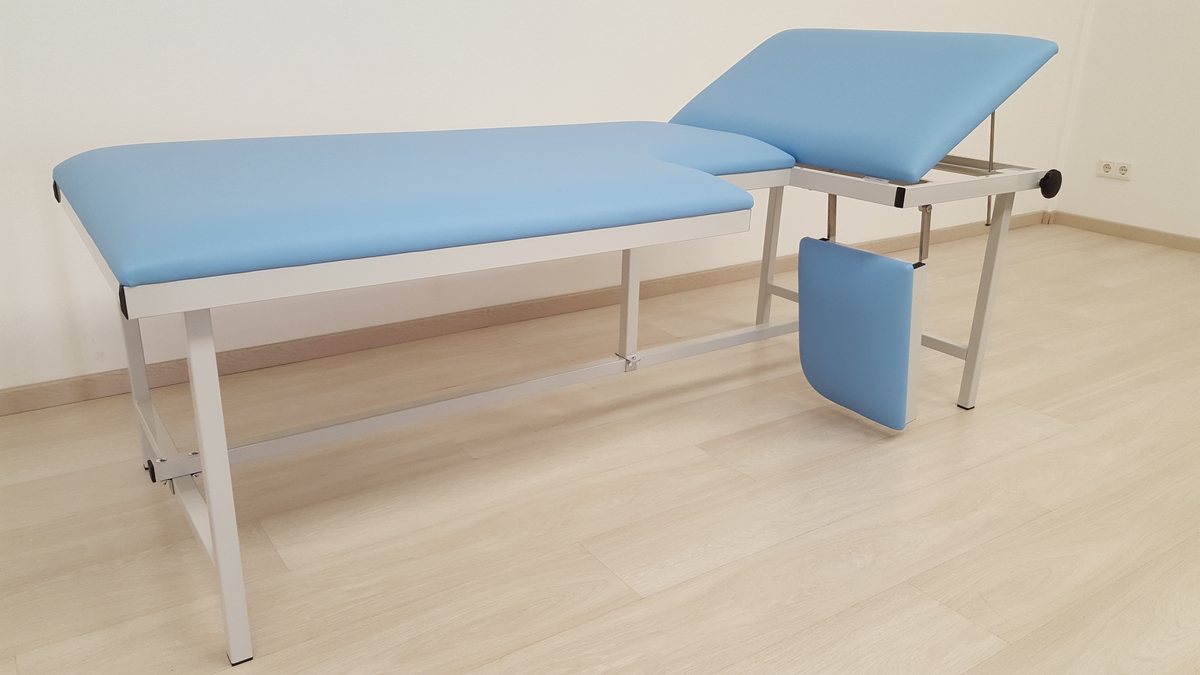

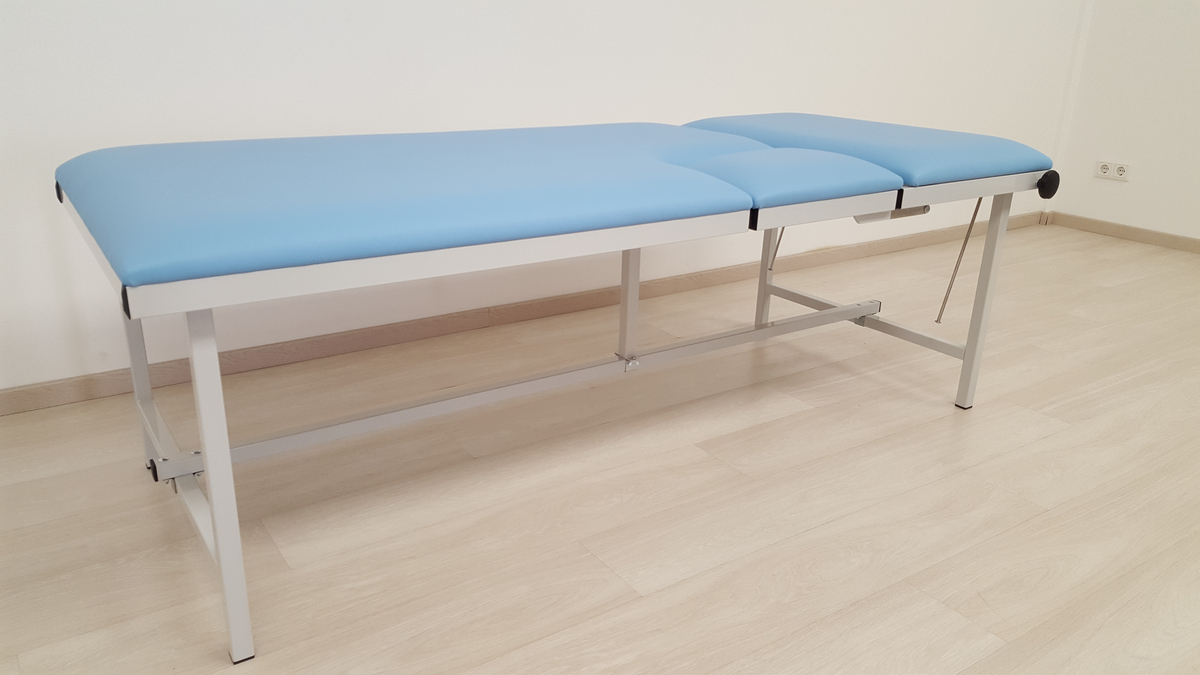

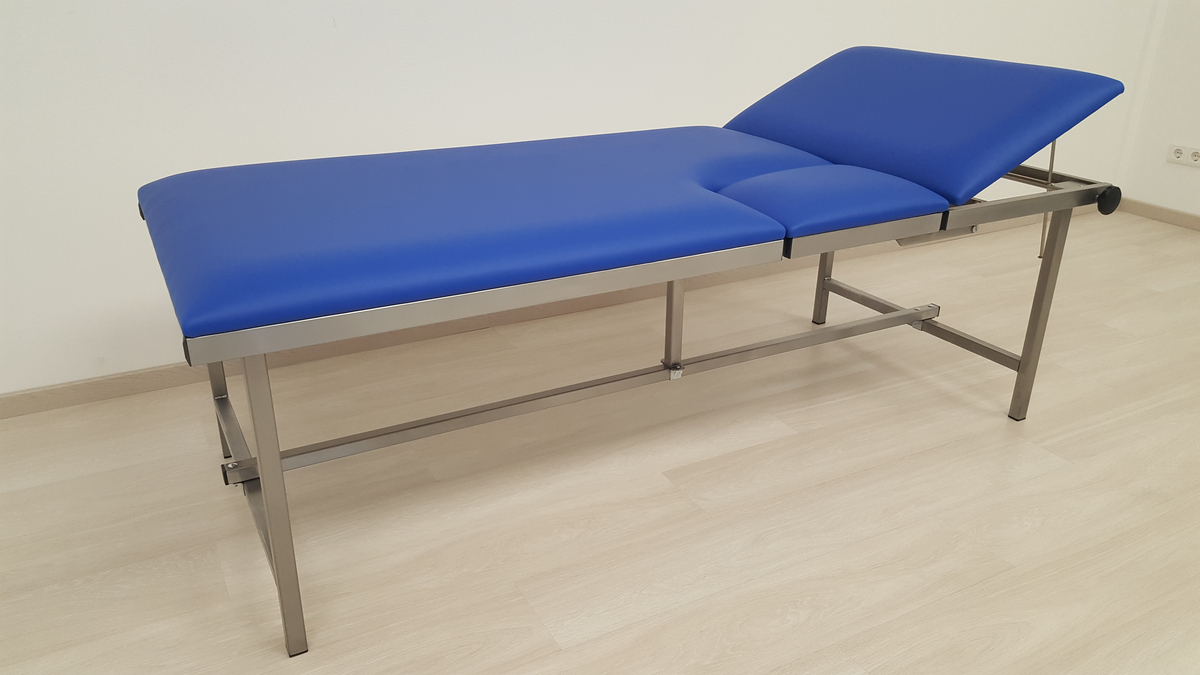

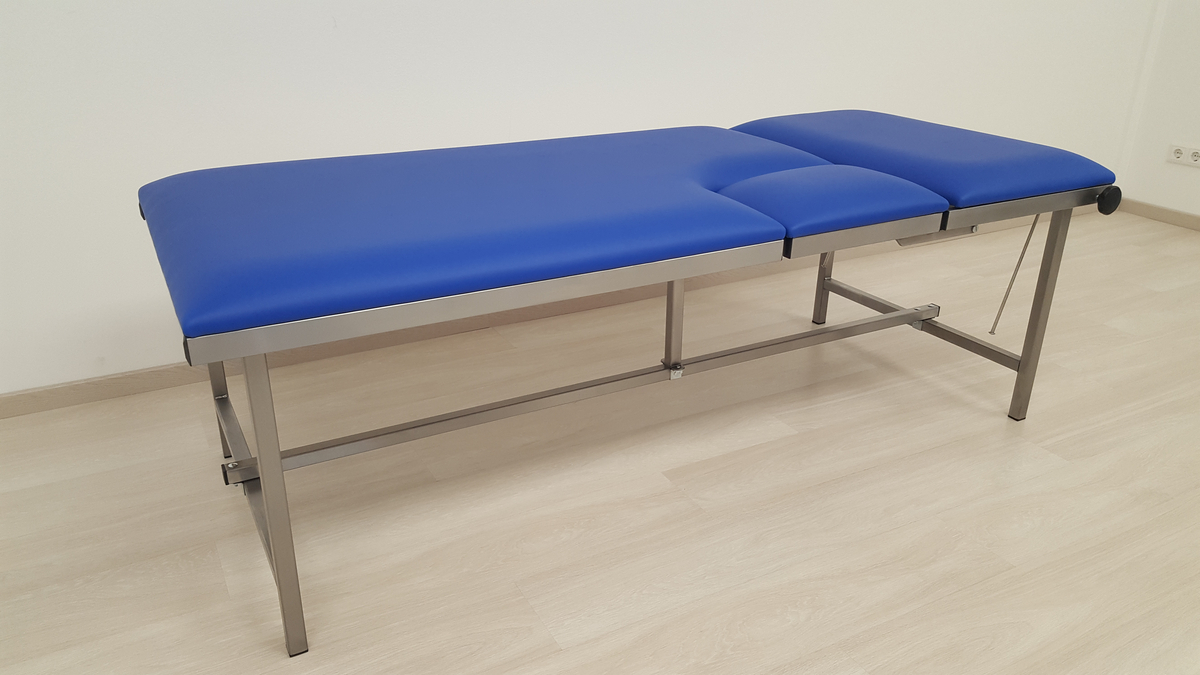

El diseño se basa en las camillas de exploración de 2 secciones: el cabecero es regulable de forma continua hasta +40° y se fija mediante un mecanismo de varillas de bloqueo. Cuando no se realiza una exploración con transductor, el inserto de tapizado abatible —incluido de serie y unido a la camilla— cierra la abertura, dejando una superficie de exploración continua y confortable para el paciente en cualquier otro procedimiento.
El bastidor de tubo de acero incorpora cartelas de refuerzo en las esquinas y travesaños transversales y longitudinales entre las patas y en el marco del tapizado, lo que garantiza una estabilidad excepcional incluso con pacientes pesados (hasta 200 kg).
Especificaciones técnicas
| Característica | Valor |
|---|---|
| Longitud | 1900 mm |
| Cabecero / tablero principal | 500 / 1400 mm |
| Alturas (sin recargo) | 650 / 700 / 750 / 800 mm |
| Secciones del tapizado | 3 secciones |
| Grosor del tapizado | 64 mm |
| Regulación de la sección de cabeza | +40° (varillas de bloqueo) |
| Carga máxima | 200 kg |
Referencias disponibles
| Referencia AGA | Bastidor | Anchura | Abertura para ecocardiografía |
|---|---|---|---|
| EKA-1065/AA | Lacado | 650 mm | 315 x 250 mm (L x W) |
| EKA-2065/AA | Cromado | 650 mm | 315 x 250 mm (L x W) |
| EKA-3065/AA | Acero inoxidable | 650 mm | 315 x 250 mm (L x W) |
| EKA-1080/AA | Lacado | 800 mm | 405 x 300 mm (L x W) |
| EKA-2080/AA | Cromado | 800 mm | 405 x 300 mm (L x W) |
| EKA-3080/AA | Acero inoxidable | 800 mm | 405 x 300 mm (L x W) |
Si no se indica altura al hacer el pedido, las camillas se suministran en la altura estándar de 650 mm. El inserto abatible para cerrar la escotadura y los protectores de suelo (topes de impacto) en las patas están incluidos de serie.
Accesorios y opciones disponibles
| Referencia | Artículo | Detalle | Tipo |
|---|---|---|---|
| GS-1710 | Orificio facial en el cabecero | En el cabecero, ovalado, dimensiones aprox. 205 x 105 mm (L x W). No es posible su instalación posterior. | Opción de fábrica |
| EfGS | Inserto de tapizado | Para cerrar el orificio facial, ovalado, dimensiones aprox. 200 x 100 mm (L x W); ver colores de tapizado. | Opción de fábrica |
| KVG | Regulación del cabecero por muelle de gas | Mediante muelle de gas (en lugar del mecanismo de varillas de bloqueo); se opera con una sola mano, botón de liberación situado directamente en el cojín del cabecero. No es posible su instalación posterior. | Opción de fábrica |

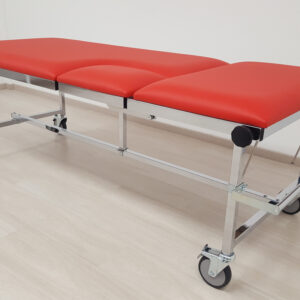

| LR-75 | Juego de ruedas | Ruedas Ø 75 mm — Cuatro ruedas giratorias, dos con freno total. | Accesorio |
| LR-125 | Juego de ruedas | Ruedas Ø 125 mm — Cuatro ruedas giratorias, dos con freno total. | Accesorio |
| LR/Z-125 | Sistema de ruedas con freno centralizado | Ruedas giratorias dobles Ø 125 mm — Movilidad con sistema de bloqueo central: las cuatro ruedas ofrecen excelentes propiedades de rodadura y están conectadas entre sí por varillas; pedales dispuestos en diagonal en los extremos de cabeza y pies, fáciles de accionar y con marcado de color (verde = camilla lista para mover, rojo = camilla bloqueada). No es posible su instalación posterior. | Opción de fábrica |
| NF-30 | Patas niveladoras | Juego (4 uds.), topes de impacto con pies niveladores, para tubo cuadrado de 30 x 30 mm. | Accesorio |
| P-2065 | Portarrollos de papel | Para camilla de 650 mm — Cromado, compuesto por dos soportes, dos abrazaderas y una barra portarrollos (longitud 615 / 795 mm, Ø 20 x 1 mm), para montaje en las patas de la camilla. | Accesorio |
| P-2080 | Portarrollos de papel | Para camilla de 800 mm — Cromado, compuesto por dos soportes, dos abrazaderas y una barra portarrollos (longitud 615 / 795 mm, Ø 20 x 1 mm), para montaje en las patas de la camilla. | Accesorio |
Equivalencias y referencias cruzadas
La camilla AGA EKA-AA es una camilla de ecocardiografía de altura fija con escotadura central en el plano para el transductor e inserto abatible. A continuación se recoge el cruce con otras marcas del mercado verificadas contra fuentes oficiales; el resto de comparaciones se indican solo a nivel de categoría.
| Fabricante / Marca | Familia / Modelo | Código / SKU de Referencia | Nivel de Equivalencia | Diferencias Técnicas / Observaciones |
|---|---|---|---|---|
| Promotal | Quest Cardio | 2080-15 | Comparable por categoría (no intercambiable 1:1) | Camilla de exploración de cardiología con sección extraíble para ecocardiogramas. Altura eléctrica variable 54–94 cm y respaldo regulable; la escotadura es lateral y la regulación motorizada, frente a la AGA de altura fija con escotadura central e inserto abatible. No intercambiable 1:1. |
A nivel de categoría también existen soluciones específicas de ecocardiografía en fabricantes como Mirion (líneas Echo Pro™ y Econo Echocardiography Table, con cojín cardíaco abatible), MedicalPositioning (EchoTable®, con acceso abierto al paciente y capacidad bariátrica), K.H. Dewert (tablas para ecocardiografía con recorte y pieza de tapizado de cierre) y LemiMD; no se han localizado códigos de referencia públicos verificados para estas líneas, por lo que sus atributos (medidas, escotadura, carga y mecanismos) deben confirmarse en ficha técnica antes de cualquier sustitución.
No existe tabla de equivalencias 1:1 validada por el fabricante para todo el rango EKA-AA; consultar con el departamento técnico antes de usar en licitación cuando se requiera un cruce exacto de medidas, escotadura y acabado de bastidor.
Consejos de selección y variantes de interés
- Anchura del plano: la versión de 650 mm (escotadura 315 x 250 mm) es la más compacta para consultas con espacio reducido; la de 800 mm (escotadura 405 x 300 mm) ofrece mayor superficie y una abertura más amplia para pacientes corpulentos y estudios prolongados.
- Acabado del bastidor: el lacado es la opción económica, el cromado aporta estética y facilidad de limpieza, y el acero inoxidable es la elección recomendada en entornos de alta exigencia de higiene y esterilización de superficies.
- Altura de trabajo: al ser de altura fija, elija 650–700 mm si atiende mayoritariamente pacientes ambulatorios, o 750–800 mm para facilitar la transferencia desde sillas de ruedas o camillas de hospital.

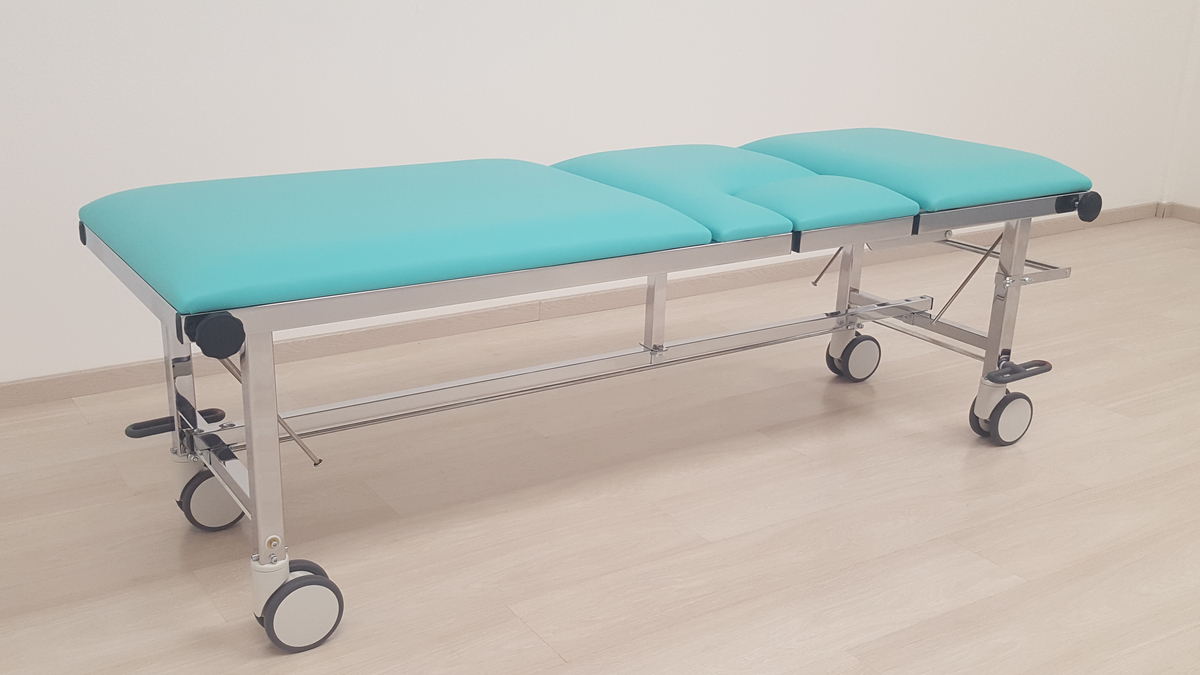

- Movilidad: si la camilla debe desplazarse entre consultas, solicite el juego de ruedas LR-75 o LR-125; el sistema LR/Z-125 con freno centralizado es la opción premium y debe pedirse de fábrica.
- Variantes de la misma familia: si necesita regulación de altura, AGA ofrece la familia H-EKA con accionamiento manual, hidráulico o eléctrico (misma escotadura de 315 x 250 mm u 405 x 300 mm según ancho); consulte las fichas específicas de Cahnos.
| marca | AGA Sanitätsartikel (Alemania) |
|---|---|
| Bastidor | Lacado, Cromado, Acero inoxidable |
| Anchura | 650 mm, 800 mm |
| longitud | 1900 mm |
| Cabecero / tablero principal | 500 / 1400 mm |
| Alturas (sin recargo) | 650 / 700 / 750 / 800 mm |
| Secciones del tapizado | 3 secciones |
| Grosor del tapizado | 64 mm |
| Regulación de la sección de cabeza | +40° (varillas de bloqueo) |
| Carga máxima | 200 kg |
| Referencia AGA | EKA-1065/AA, EKA-2065/AA, EKA-3065/AA, EKA-1080/AA, EKA-2080/AA, EKA-3080/AA |
| tipo | Camilla de ecocardiografía de altura fija con inserto abatible |
| cabecero_tablero_principal | 500 / 1400 mm |
| anchuras_disponibles | 650 / 800 mm |
| alturas_sin_recargo | 650 / 700 / 750 / 800 mm |
| secciones_tapizado | 3 secciones |
| grosor_tapizado | 64 mm |
| regulacion_cabecero | +40° (varillas de bloqueo) |
| abertura_ecocardiografia_650 | 315 x 250 mm (L x W) |
| abertura_ecocardiografia_800 | 405 x 300 mm (L x W) |
| bastidores_disponibles | Lacado / Cromado / Acero inoxidable |
| carga_maxima | 200 kg |
| incluido_de_serie | Inserto abatible + protectores de suelo (topes de impacto) |
| referencias | EKA-1065/AA, EKA-2065/AA, EKA-3065/AA, EKA-1080/AA, EKA-2080/AA, EKA-3080/AA |
