Camilla de ecocardiografía AGA con inserto tapizado extraíble — Altura fija 650-800 mm, abertura para transductor, carga 200 kg | Ref. EKA-1065 · EKA-2065 · EKA-3065 · EKA-1080 · EKA-2080 · EKA-3080

1. Introducción: la base de trabajo imprescindible en consultas de cardiología

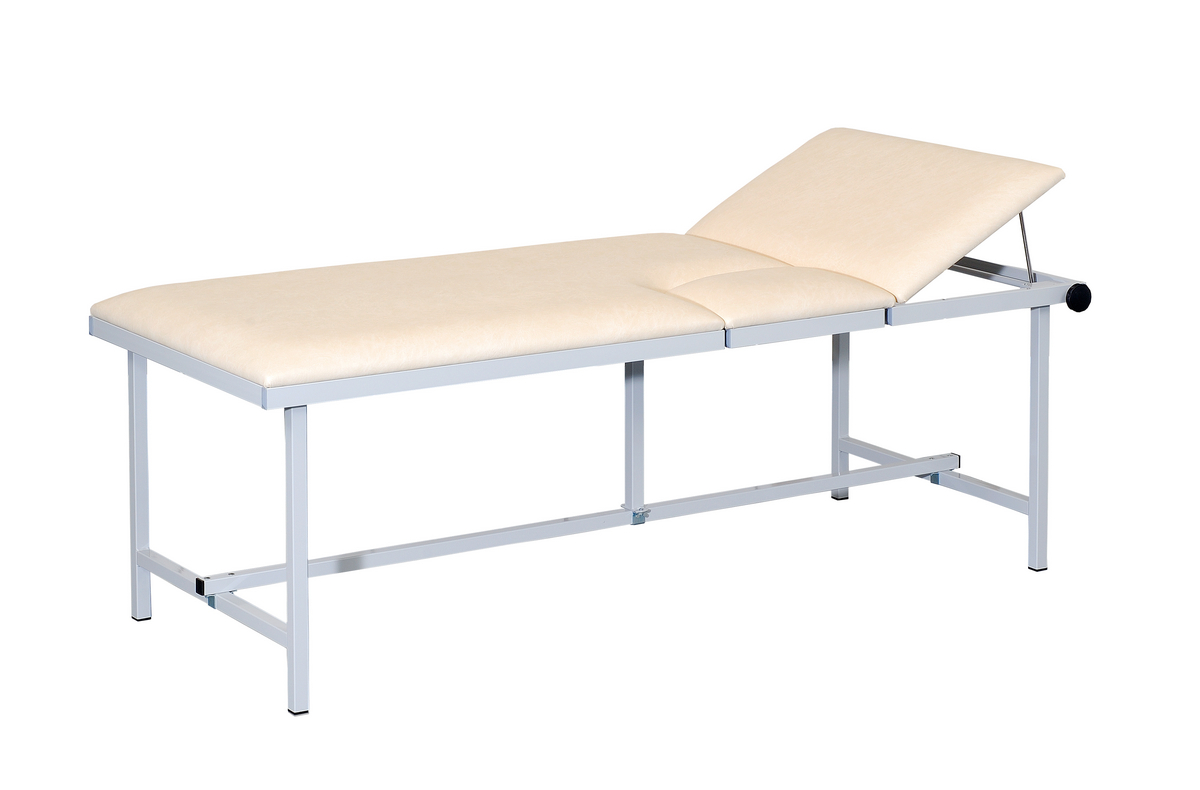

La camilla de ecocardiografía AGA con inserto tapizado extraíble (SKU AGA-EKA) es el equipo esencial en toda consulta o servicio de cardiología para la realización de ecocardiogramas, uno de los métodos de exploración no invasiva del corazón más utilizados en la práctica clínica diaria. Fabricada por AGA Sanitätsartikel GmbH (Löhne, Alemania), combina una construcción robusta y estable con total confort para el paciente y una ergonomía óptima para el especialista.

Se configura según las necesidades de cada centro: dos anchos de plano (650 y 800 mm), tres acabados de bastidor (lacado, cromado y acero inoxidable) y cuatro alturas de trabajo sin recargo (650, 700, 750 y 800 mm). Cada configuración se cotiza bajo presupuesto en función del bastidor, el color del tapizado, la altura y los accesorios seleccionados.

2. Explicación técnica: la abertura para el transductor y su inserto extraíble

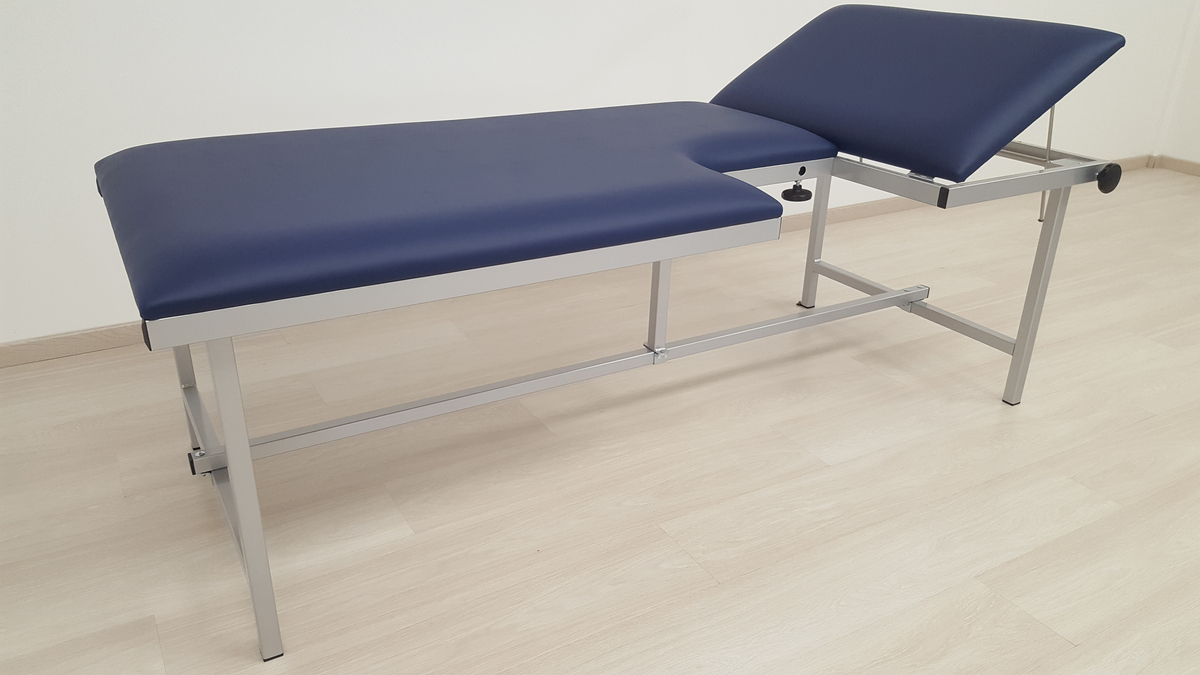

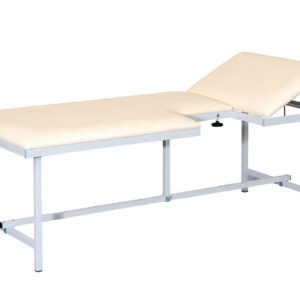

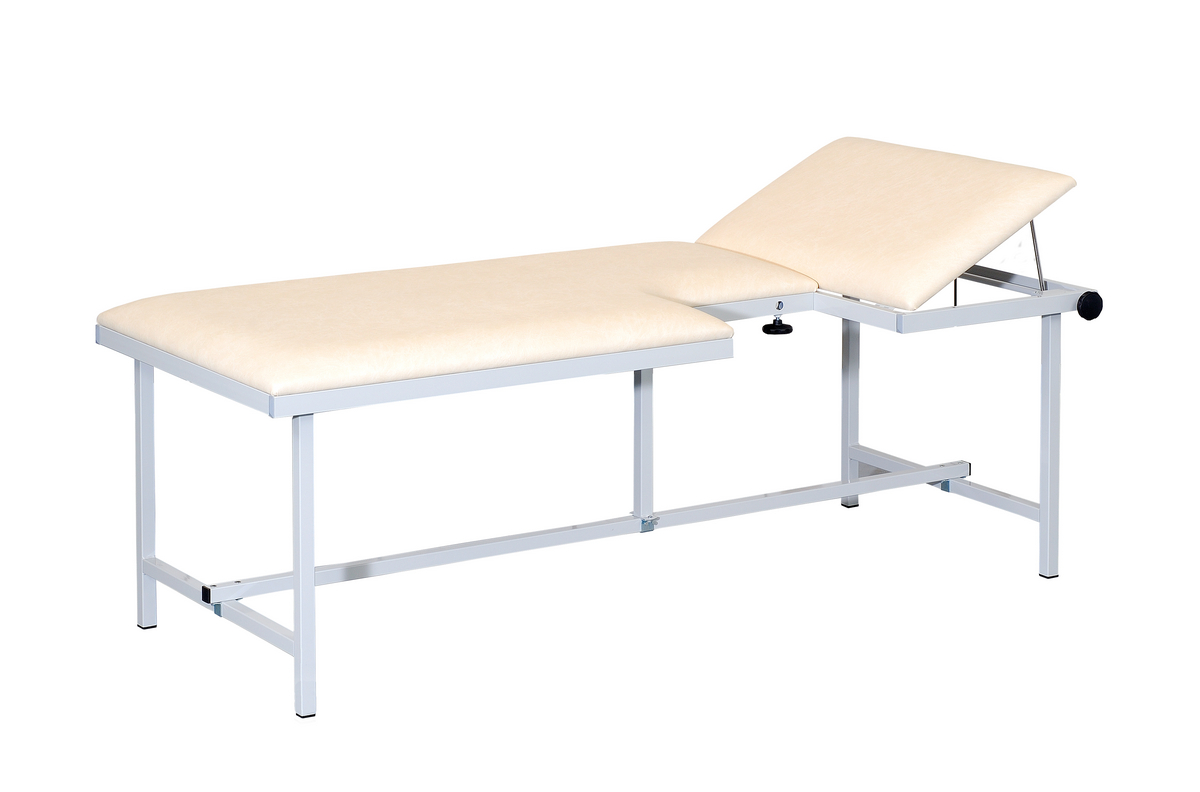

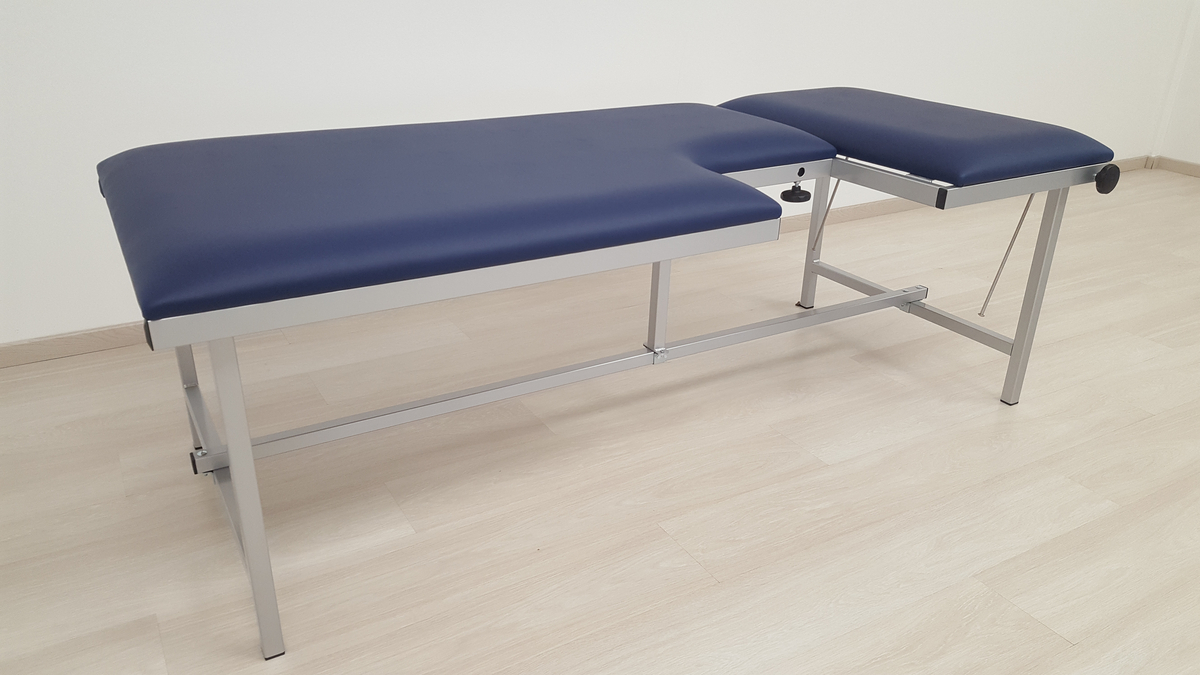

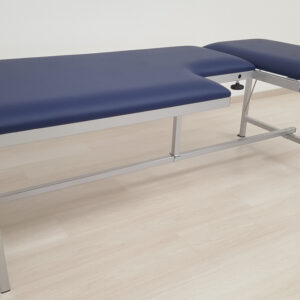

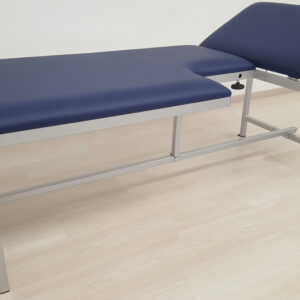

La ecocardiografía transtorácica requiere que el especialista pueda situar el transductor del ecógrafo sobre la ventana acústica torácica y apical del paciente sin obstáculos. Para ello, el diseño de esta camilla, basado en las camillas de exploración de 2 secciones, incorpora una escotadura (cut-out) practicada en la superficie de exploración que permite el acceso directo de la sonda desde la zona inferior y lateral del tórax, mejorando el ángulo de trabajo del explorador y la calidad de las imágenes obtenidas sin forzar posturas.

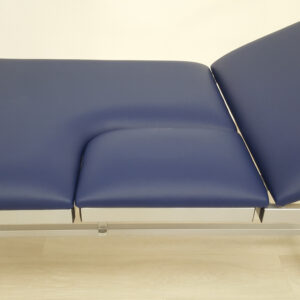

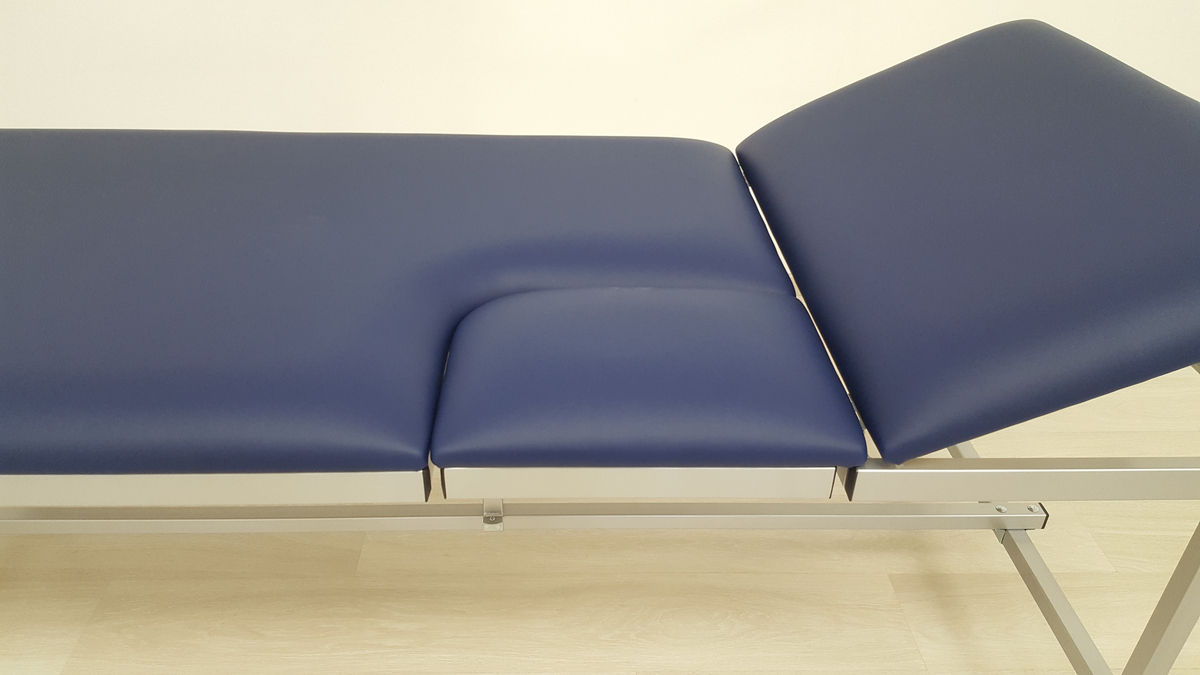

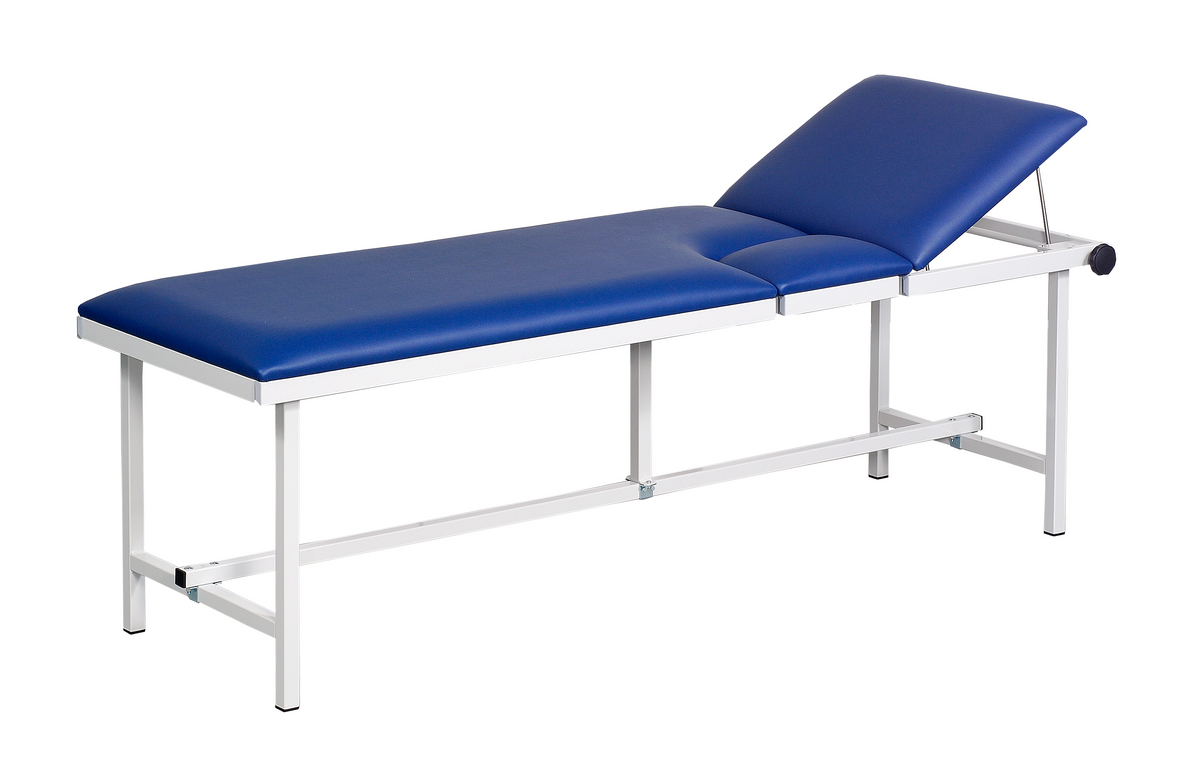

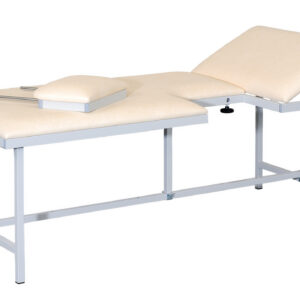

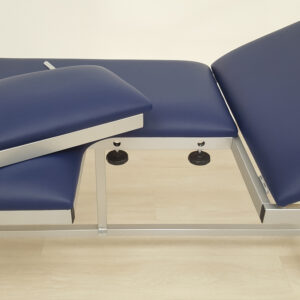

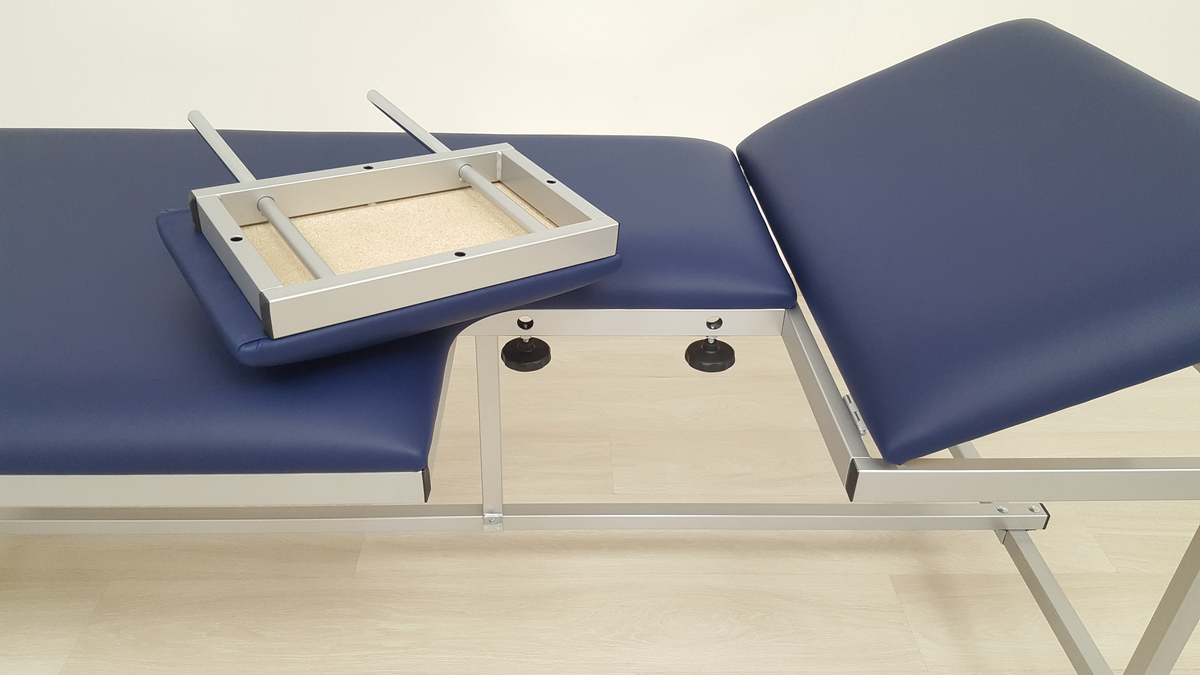

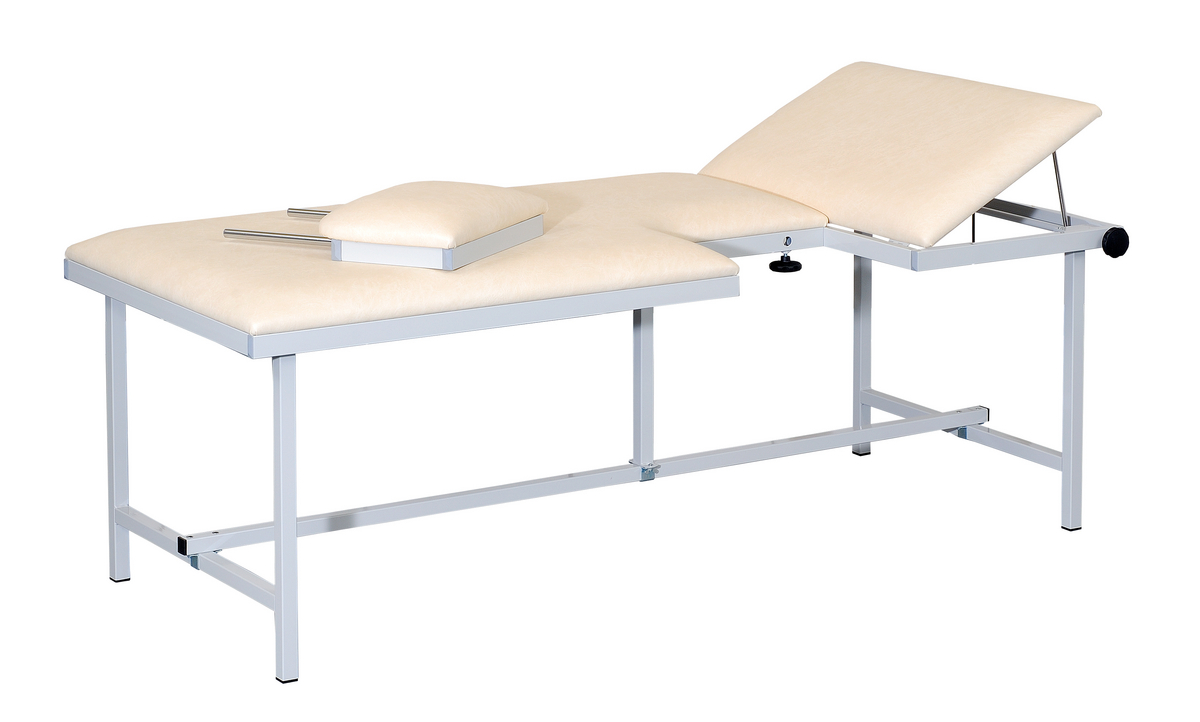

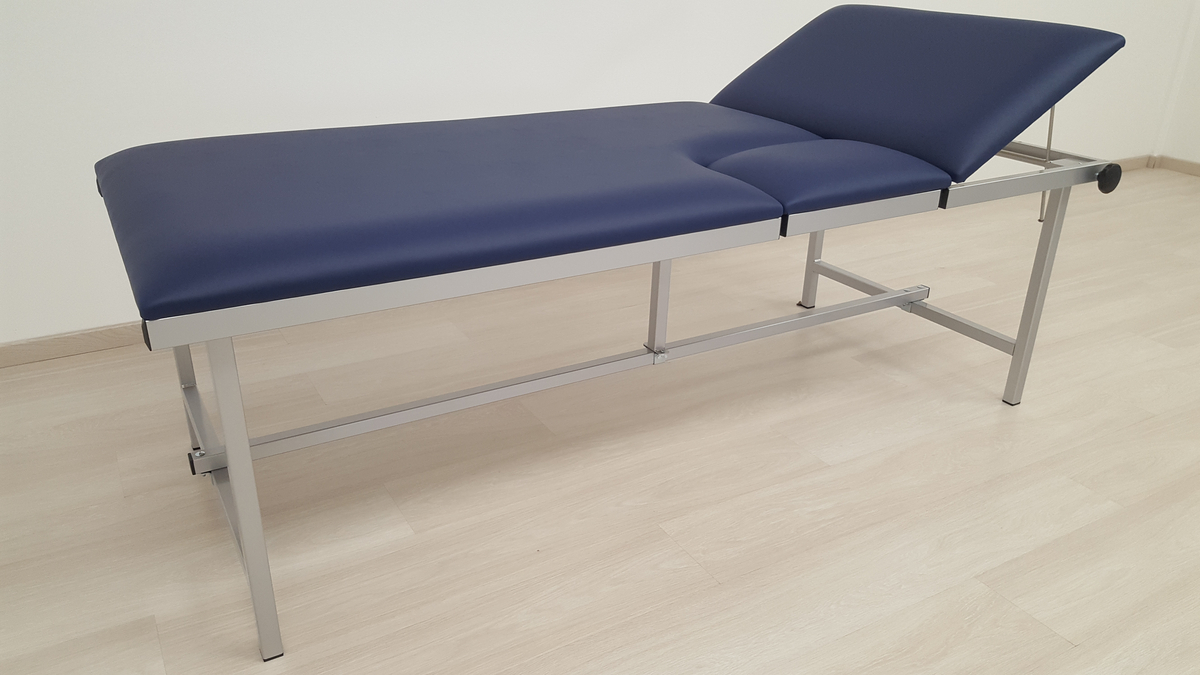

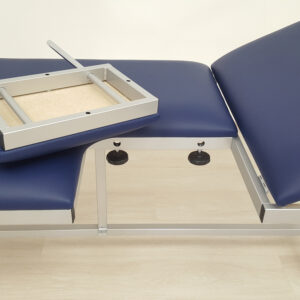

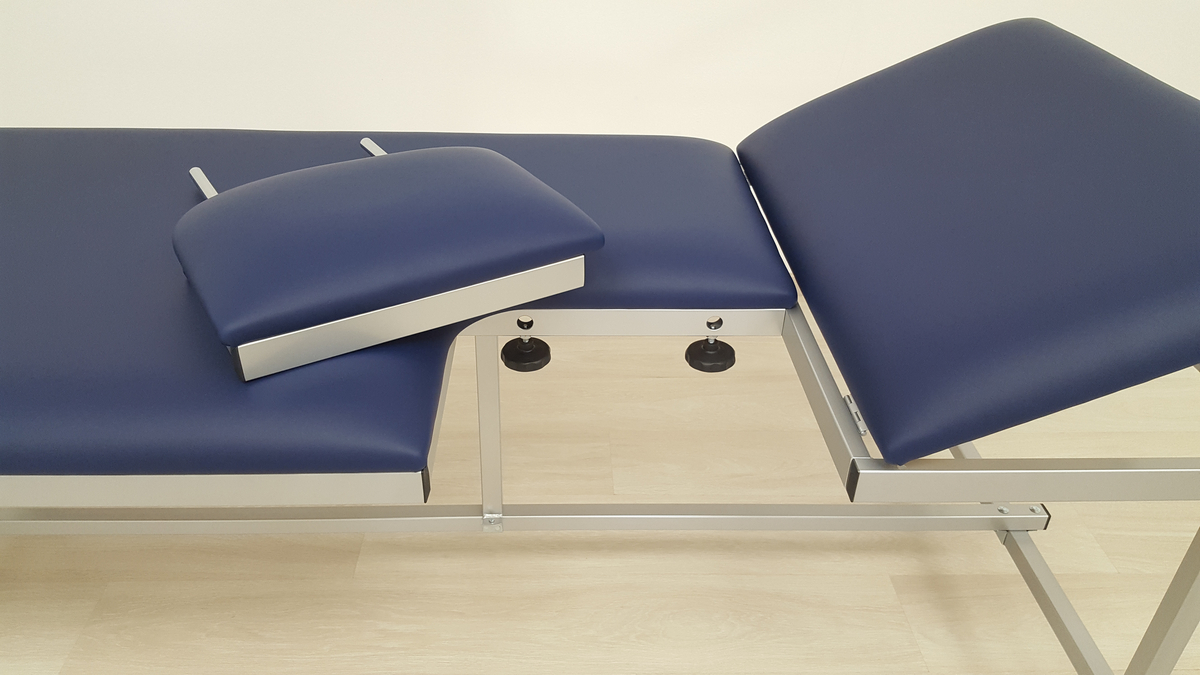

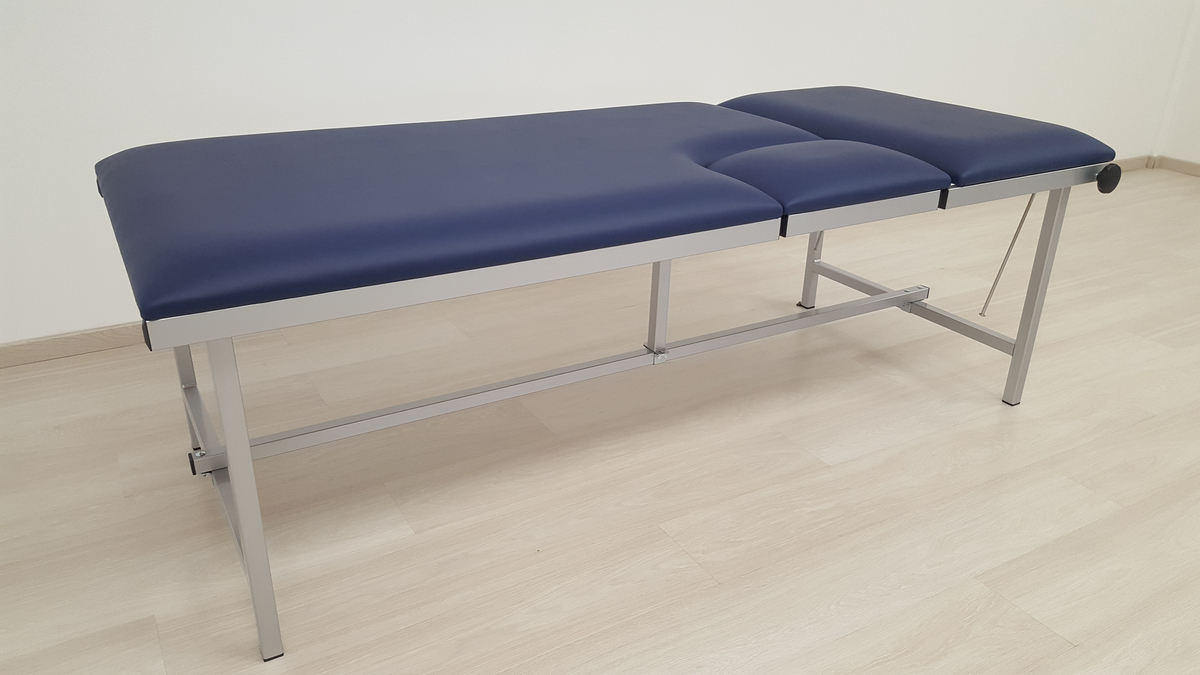

El inserto de tapizado deslizante, incluido de serie con cada camilla, se introduce para cerrar la abertura cuando no se realiza una exploración con transductor, dejando una superficie de exploración continua y confortable para el paciente en cualquier otro procedimiento. La estabilidad y robustez del conjunto se consiguen mediante las cartelas de refuerzo en las esquinas del bastidor y los travesaños transversales y longitudinales entre las patas y en el marco del tapizado. El cabecero se regula de forma continua hasta +40° y se fija mediante mango con mecanismo de varillas de bloqueo.

3. Especificaciones técnicas

El grosor de cada uno de los tres segmentos del tapizado (cabecero, superficie principal e inserto tapizado) es de 64 mm. Las patas incorporan protectores de suelo (topes de impacto). Si no se indica la altura al realizar el pedido, las camillas se suministran en la altura estándar de 650 mm.

Referencias disponibles

La versión estándar incluye:

• Inserto tapizado deslizante (extraíble) para cerrar la abertura de ecocardiografía.
• Patas con protectores de suelo (topes de impacto).

Accesorios y opciones disponibles

4. Equivalencias y referencias cruzadas

Las seis referencias de esta familia (EKA-1065, EKA-2065, EKA-3065, EKA-1080, EKA-2080 y EKA-3080) son variantes del mismo fabricante AGA Sanitätsartikel que difieren únicamente en el acabado del bastidor (lacado, cromado o acero inoxidable) y en la anchura del plano (650 u 800 mm); todas comparten longitud de 1900 mm, alturas de 650–800 mm, tapizado de 3 secciones de 64 mm, cabecero regulable hasta +40° y carga máxima de 200 kg.

No se dispone de una tabla de equivalencias 1:1 validada por el fabricante que cruce estas referencias con códigos exactos de otros fabricantes. A nivel de categoría, resultan comparables camillas específicas de ecocardiografía como la Promotal Quest Cardio (ref. 2080-15), la Echo Pro™ / Econo Echocardiography Table de Mirion, la EchoTable® de Medical Positioning y soluciones de K.H. Dewert y LemiMD; en todos los casos deben verificarse campo por campo (longitud y anchura del tablero, dimensiones de la abertura, carga máxima y mecanismos de regulación) antes de cualquier sustitución en licitación.

5. Consejos de selección y variantes de interés

• Anchura del plano: la versión de 650 mm (EKA-1065, EKA-2065, EKA-3065), con escotadura de 315 x 250 mm, es la más compacta para consultas con espacio reducido; la de 800 mm (EKA-1080, EKA-2080, EKA-3080), con abertura de 405 x 300 mm, ofrece mayor superficie de apoyo y una ventana de trabajo más amplia, recomendada para pacientes de mayor complexión o estudios prolongados.
• Acabado del bastidor: el lacado es la opción económica, el cromado aporta estética y facilidad de limpieza, y el acero inoxidable es la elección recomendada en entornos de alta exigencia de higiene.
• Altura de trabajo: al ser de altura fija, elija 650–700 mm si atiende mayoritariamente pacientes ambulatorios, o 750–800 mm para facilitar la transferencia desde sillas de ruedas o camillas de hospital. Si no se indica altura, se suministra en 650 mm.
• Movilidad: si la camilla debe desplazarse entre consultas, solicite el juego de ruedas LR-75 o LR-125; el sistema LR/Z-125 con freno centralizado es la opción premium y debe pedirse de fábrica.
• Variantes de la misma familia: si necesita regulación de altura, AGA ofrece la familia H-EKA con accionamiento manual por manivela (…/H), hidráulico (…/Y) o eléctrico (…/E), y las versiones de tijera (…/E 965 y …/Y 920), con la misma escotadura de 315 x 250 mm u 405 x 300 mm según anchura. La variante EKA-AA sustituye el inserto extraíble por uno abatible unido a la camilla. Consulte las fichas específicas de Cahnos.

Para configuraciones especiales, colores de tapizado, pliegos de licitación o presupuestos por volumen, nuestro equipo técnico-comercial está a su disposición. Producto comercializado bajo presupuesto.
