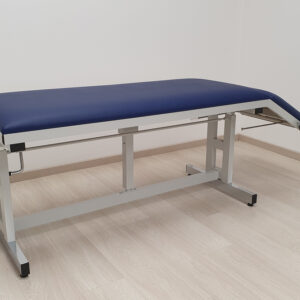

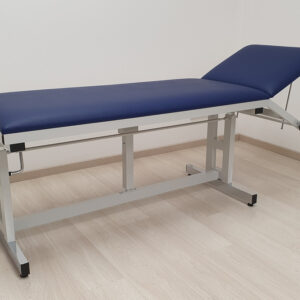

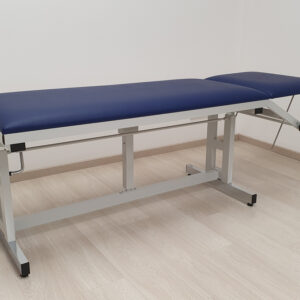

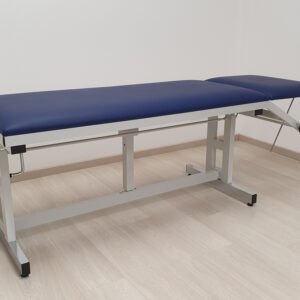

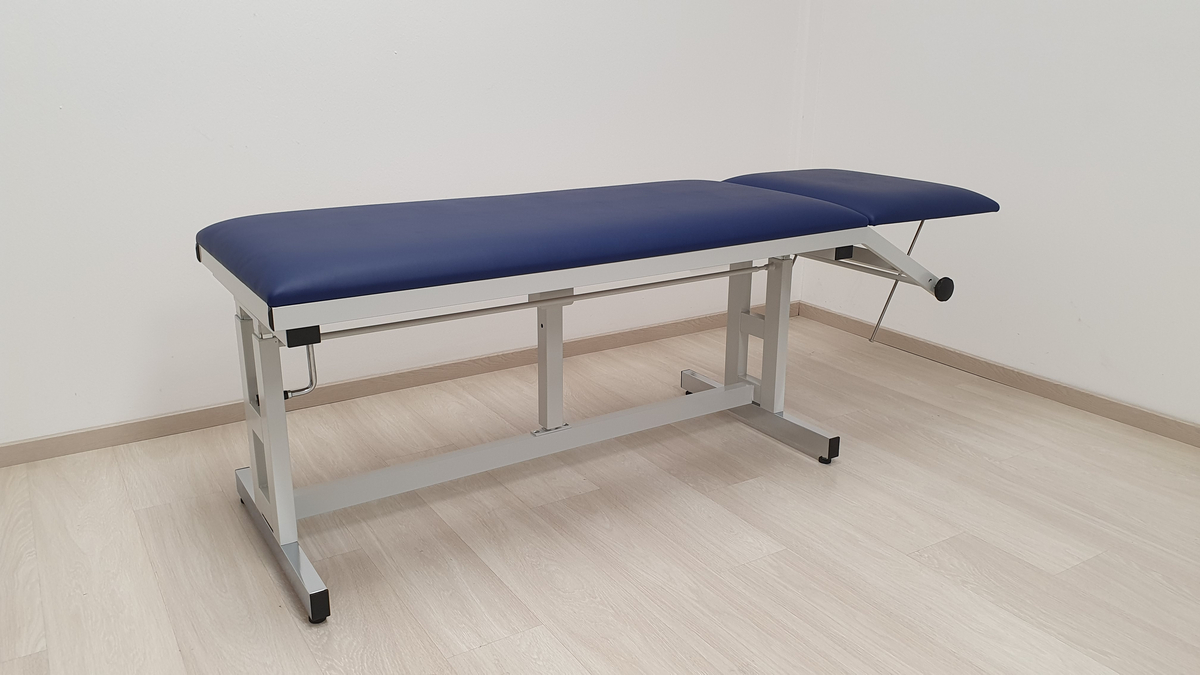

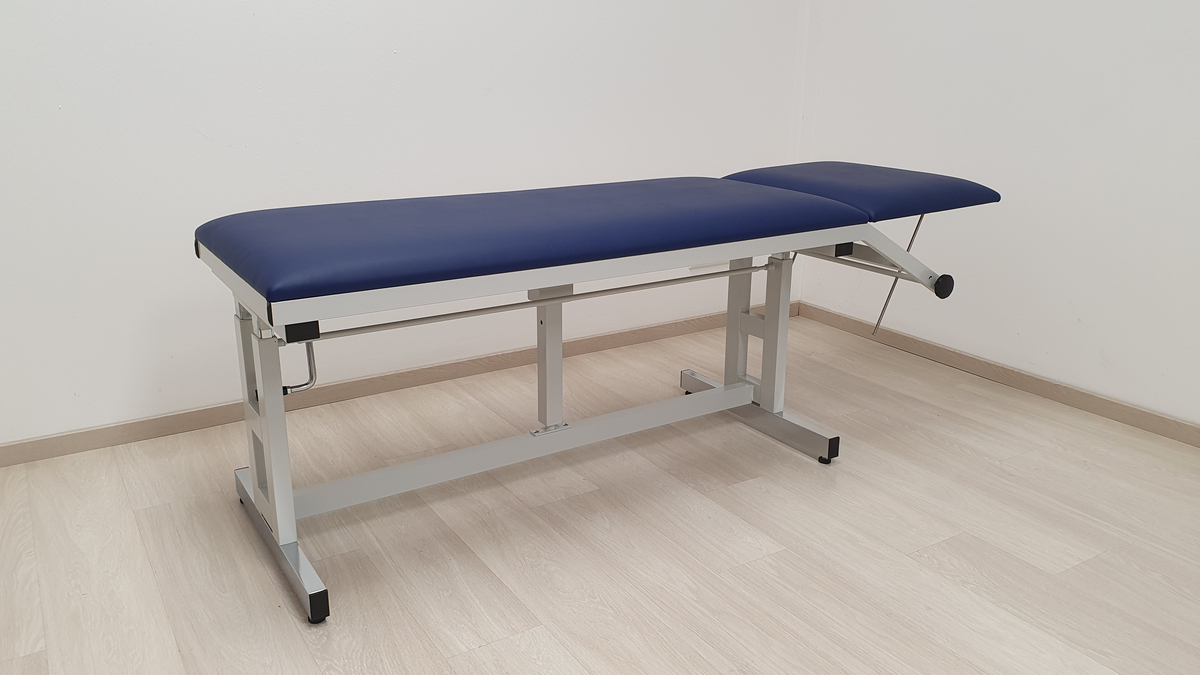

Camilla de exploración AGA de manivela con cabecero negativo ±30° (head-down) | Altura 650–850 mm · 1.900 mm · Carga 200 kg | Ref. H-SU 1065/H a H-SU 3080/H (SKU AGA-H-SU-H)
Camilla de exploración de 2 secciones con regulación manual de altura mediante manivela (650–850 mm), fabricada por AGA Sanitätsartikel (Alemania). Su cabecero se regula de forma continua hasta ±30°, permitiendo la posición negativa o cabeza abajo (head-down), recomendada para la valoración ecográfica de las partes blandas del cuello, como la glándula tiroides. Tablero de 1.900 mm (cabecero 500 / superficie principal 1.400 mm), tapizado de 64 mm, guías dobles de precisión sin balanceo y carga máxima de 200 kg. Disponible en anchos de 650 y 800 mm con bastidor lacado, cromado o de acero inoxidable. Ideal para consultas que buscan una solución económica e independiente de la red eléctrica. Se suministra bajo presupuesto con configuración a medida.
1. Presentación del equipo
La camilla de exploración AGA de manivela con cabecero negativo (SKU AGA-H-SU-H) es la solución profesional de AGA Sanitätsartikel GmbH (Löhne, Alemania) para consultas médicas, gabinetes de ecografía, unidades de exploración y centros de diagnóstico que necesitan un plano de trabajo robusto, estable y versátil. Es la versión más económica de la familia de camillas AGA con altura regulable y resulta especialmente recomendada cuando el equipo solo necesita ajustarse de altura de forma puntual o cuando debe funcionar de forma totalmente independiente de la red eléctrica.
Se comercializa en dos anchos (650 y 800 mm) y tres acabados de bastidor (lacado, cromado y acero inoxidable); cada configuración se cotiza bajo presupuesto según acabado, color del tapizado, altura y accesorios seleccionados. Nuestro equipo técnico-comercial le asesora en la referencia más adecuada para su actividad.
2. Explicación técnica del equipo

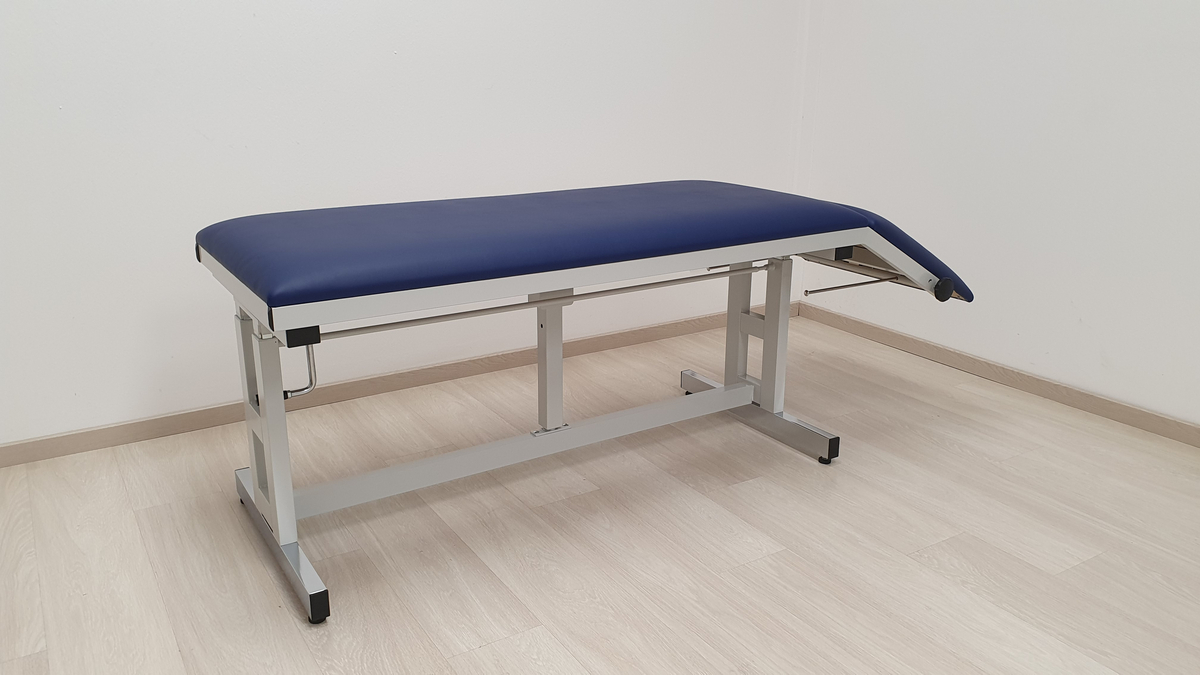

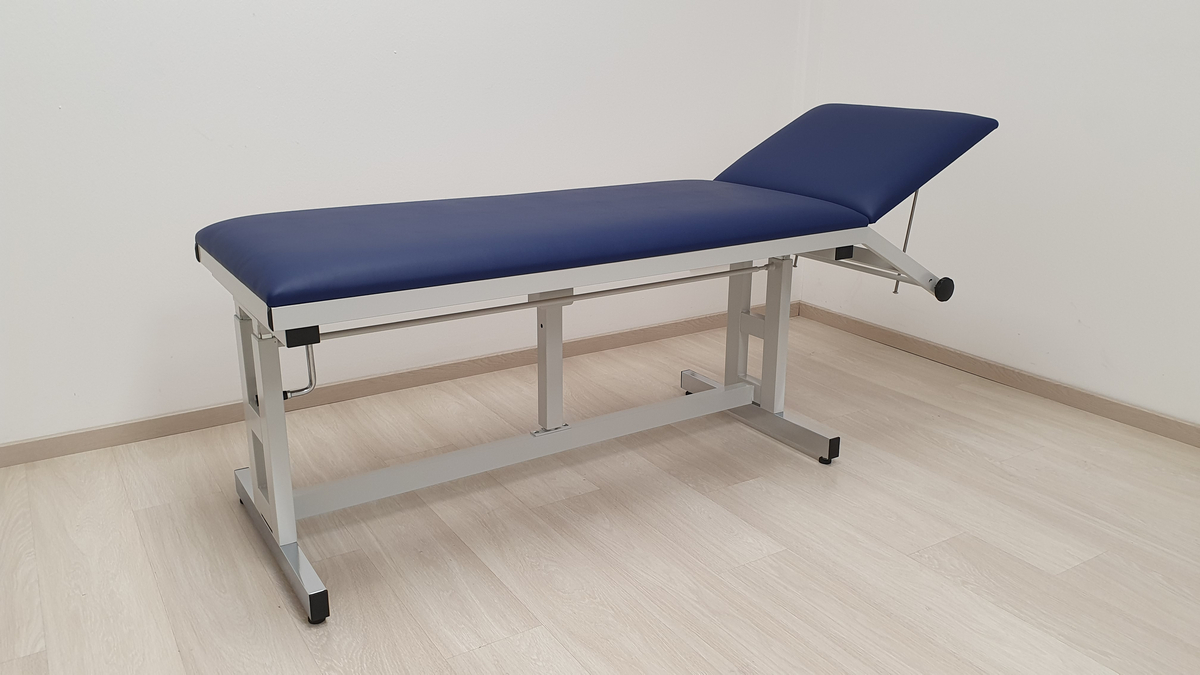

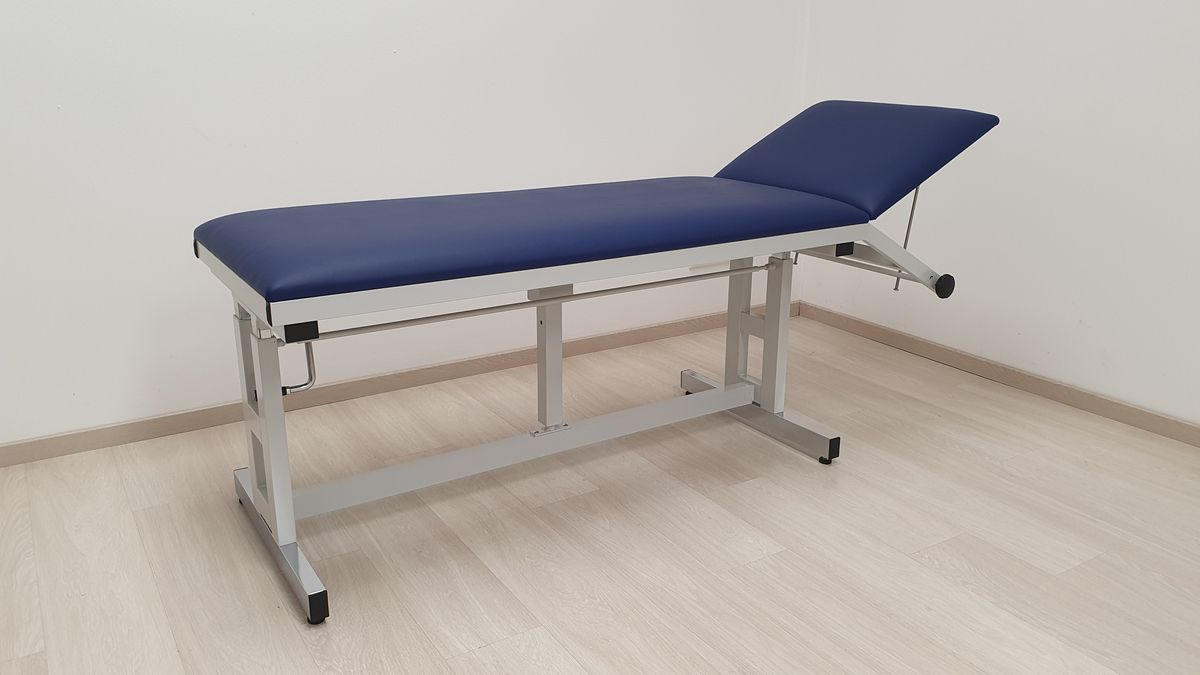

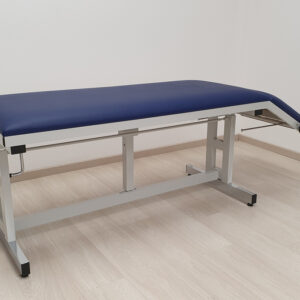

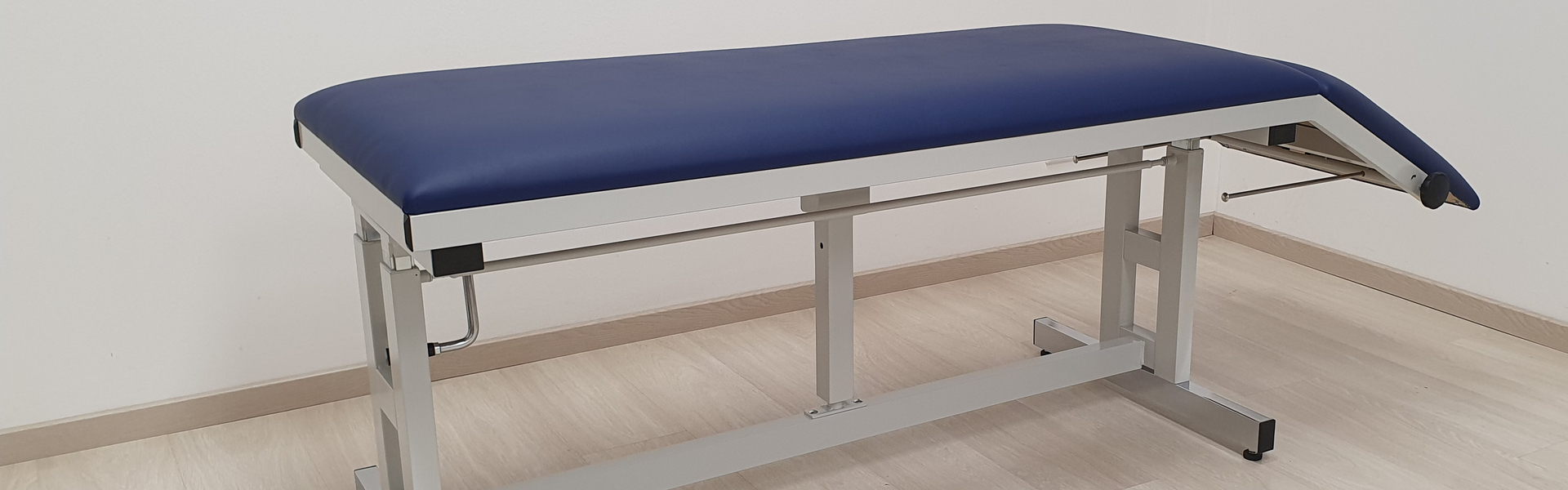

Esta camilla dispone de un tablero de exploración en 2 secciones (cabecero y superficie principal) en el que el cabecero se regula de forma continua hasta ±30° y se fija mediante mango con mecanismo de varillas de bloqueo. La posición negativa o cabeza abajo (head-down), con el cabecero por debajo de la horizontal, es la preferida para la valoración ecográfica de las partes blandas del cuello —por ejemplo, la glándula tiroides—, ya que facilita la extensión del cuello y el acceso del transductor.

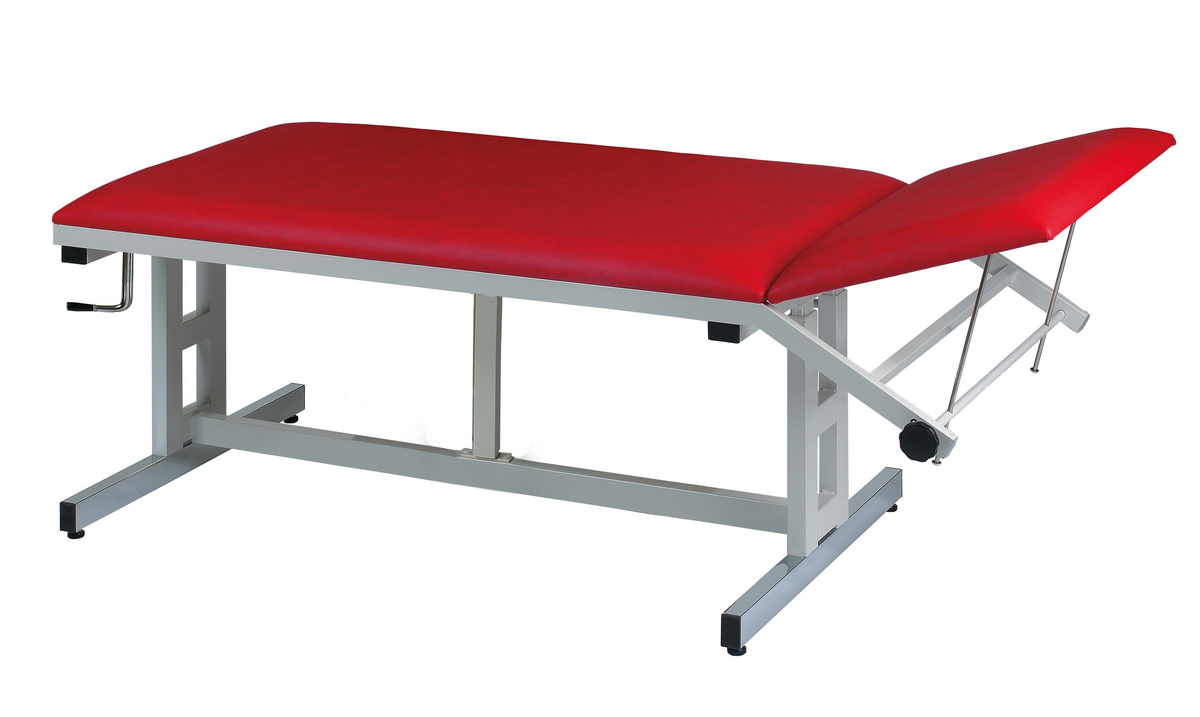

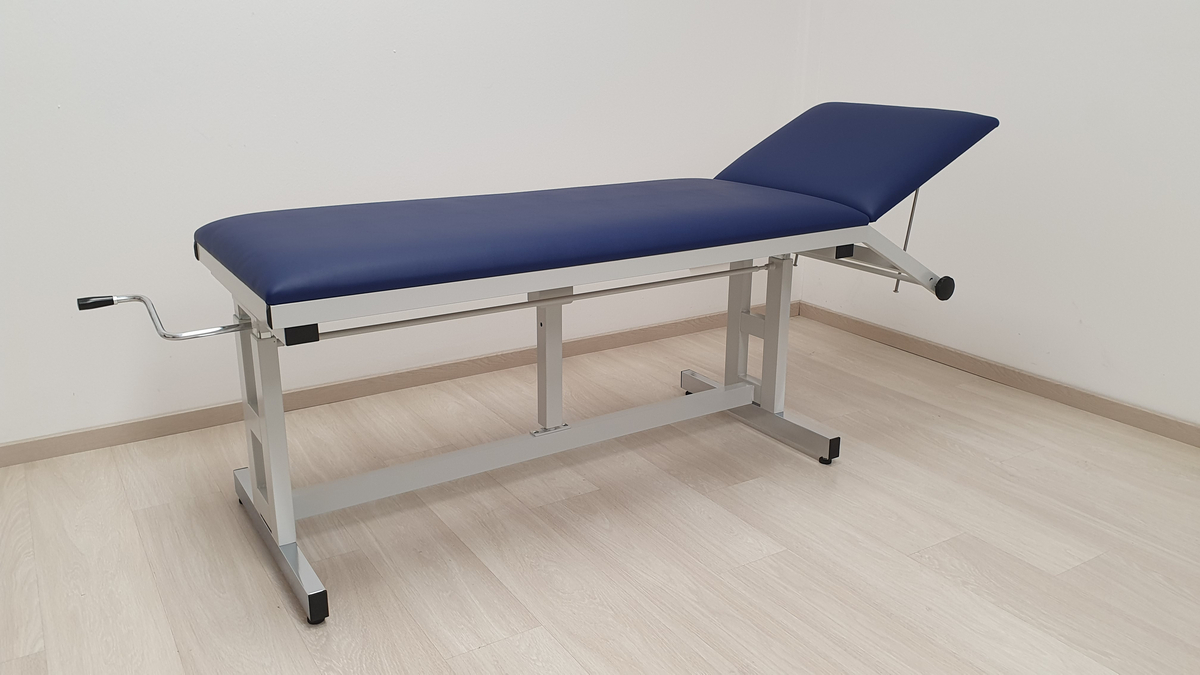

La regulación de altura se acciona mediante una manivela situada en el pie de la camilla, bajo el bastidor tapizado; tras su uso, la manivela se guarda simplemente bajo el bastidor del tablero. El mecanismo se fabrica con guías dobles de precisión en escuadra, de modo que el ajuste de altura se produce sin desplazamiento lateral ni oscilaciones del tablero, incluso con pacientes de hasta 200 kg. La caja reductora, libre de mantenimiento, ofrece una relación de transmisión óptima (i = 10 mm/revolución) para un accionamiento suave, rápido y sin esfuerzo.

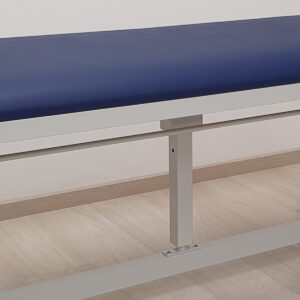

La estabilidad y robustez del conjunto se consiguen mediante las placas de refuerzo (cartelas) en las esquinas del bastidor y los travesaños cromados de la construcción plana de pies, equipados de serie con patas niveladoras, más resistentes a las influencias externas que una versión recubierta de plástico. Los dos segmentos de tapizado (cabecero y superficie principal) tienen cada uno 64 mm de grosor.
Nota: en esta gama, el término «bastidor» se refiere únicamente al marco del tablero tapizado. El mecanismo de elevación solo se suministra en acabado lacado y los travesaños (con patas niveladoras) en acabado cromado.
3. Especificaciones técnicas y referencias
Especificaciones del fabricante
| Característica | Valor |
|---|---|
| Longitud | 1900 mm |
| Cabecero / tablero principal | 500 / 1400 mm |
| Regulación de altura | 650 – 850 mm (manivela) |
| Secciones del tapizado | 2 secciones |
| Grosor del tapizado | 64 mm |
| Carga máxima | 200 kg |
Características del sistema de elevación
| Parámetro | Valor |
|---|---|
| Accionamiento | Manual mediante manivela (independiente de la red eléctrica) |
| Mecanismo | Guías dobles de precisión en escuadra (sin desplazamiento lateral) |
| Relación de transmisión | i = 10 mm/revolución |
| Mantenimiento | Caja reductora libre de mantenimiento |
| Material del mecanismo | Acero en bruto lacado |
| Travesaños | Cromados, con patas niveladoras (de serie) |
| Regulación del cabecero | +/- 30° continuo (varillas de bloqueo) |
Referencias disponibles
| Referencia AGA | Bastidor | Anchura | Regulación del cabecero |
|---|---|---|---|
| H-SU 1065/H | Lacado | 650 mm | +/- 30° (varillas de bloqueo) |
| H-SU 2065/H | Cromado | 650 mm | +/- 30° (varillas de bloqueo) |
| H-SU 3065/H | Acero inoxidable | 650 mm | +/- 30° (varillas de bloqueo) |
| H-SU 1080/H | Lacado | 800 mm | +/-30° (varillas de bloqueo) |
| H-SU 2080/H | Cromado | 800 mm | +/-30° (varillas de bloqueo) |
| H-SU 3080/H | Acero inoxidable | 800 mm | +/-30° (varillas de bloqueo) |
El término «bastidor» en la tabla se refiere únicamente al marco del tablero tapizado. Los perfiles del bastidor pueden ser de acero en bruto lacado (series 10xx), cromado (series 20xx) o acero inoxidable (series 30xx); el mecanismo de elevación siempre es lacado y los travesaños con patas niveladoras, cromados. La versión estándar incluye patas niveladoras sobre los travesaños cromados.
Accesorios y opciones disponibles
| Referencia | Artículo | Detalle | Tipo |
|---|---|---|---|
| GS-1710 | Orificio facial en el cabecero | En el cabecero, ovalado, dimensiones aprox. 205 x 105 mm (largo x ancho). No es posible su instalación posterior. | Opción de fábrica |
| EfGS | Inserto tapizado | Para cerrar el orificio facial, ovalado, dimensiones aprox. 200 x 100 mm (largo x ancho). Ver colores de tapizado. | Opción de fábrica |
| KVG | Regulación del cabecero por muelle de gas | Mediante muelle de gas (en lugar del mecanismo de varillas de bloqueo), operable con una sola mano; botón de liberación situado directamente en el cojín del cabecero. No es posible su instalación posterior. | Opción de fábrica |
| LR-75 | Juego de ruedas | Ø 75 mm — Cuatro ruedas giratorias, dos de ellas totalmente bloqueables. | Accesorio |
| LR-125 | Juego de ruedas | Ø 125 mm — Cuatro ruedas giratorias, dos de ellas totalmente bloqueables. | Accesorio |
| LR/Z-125 | Sistema de ruedas con freno centralizado | Ruedas giratorias dobles Ø 125 mm — movilidad mediante sistema de bloqueo central; las cuatro ruedas conectadas entre sí por varillas, pedales dispuestos en diagonal en cabecero y piecero, con marcado de color (verde = camilla lista para mover, rojo = camilla bloqueada). No es posible su instalación posterior. | Opción de fábrica |
| OPS-40/A | Rieles normalizados (par) | Aprox. 400 mm de longitud — acero CrNi, sección aprox. 25 x 10 mm, para montaje en el bastidor del tapizado, a aprox. 13,5 mm del tapizado/marco superior, con 2 (o 3) separadores. No es posible su instalación posterior. | Opción de fábrica |
| OPS-60/A | Rieles normalizados (par) | Aprox. 600 mm de longitud — acero CrNi, sección aprox. 25 x 10 mm, para montaje en el bastidor del tapizado, a aprox. 13,5 mm del tapizado/marco superior, con 2 (o 3) separadores. No es posible su instalación posterior. | Opción de fábrica |
| OPS-100/A | Rieles normalizados (par) | Aprox. 1000 mm de longitud — acero CrNi, sección aprox. 25 x 10 mm, para montaje en el bastidor del tapizado, a aprox. 13,5 mm del tapizado/marco superior, con 2 (o 3) separadores. No es posible su instalación posterior. | Opción de fábrica |
| OPS-140/A | Rieles normalizados (par) | Aprox. 1400 mm de longitud — acero CrNi, sección aprox. 25 x 10 mm, para montaje en el bastidor del tapizado, a aprox. 13,5 mm del tapizado/marco superior, con 2 (o 3) separadores. No es posible su instalación posterior. | Opción de fábrica |
| PU-6000 | Portarrollos de papel | Para camilla de 650 mm — cromado, compuesto por dos soportes y barra portarrollos (longitud 615 / 795 mm, Ø 20 x 1 mm), para montaje (desde abajo) en el cabecero tapizado. | Accesorio |
| PE-8000 | Portarrollos de papel | Para camilla de 800 mm — cromado, compuesto por dos soportes y barra portarrollos (longitud 615 / 795 mm, Ø 20 x 1 mm), para montaje (desde abajo) en el cabecero tapizado. | Accesorio |
4. Equivalencias y referencias cruzadas
Las seis referencias AGA de esta familia (H-SU 1065/H, H-SU 2065/H y H-SU 3065/H en ancho 650 mm; H-SU 1080/H, H-SU 2080/H y H-SU 3080/H en ancho 800 mm) son variantes del mismo fabricante (AGA Sanitätsartikel, Alemania) que difieren únicamente en el acabado del bastidor del tapizado (lacado, cromado o acero inoxidable) y en la anchura. Todas comparten longitud de 1.900 mm, regulación manual de altura de 650–850 mm, tapizado de 2 secciones de 64 mm, cabecero ±30° con varillas de bloqueo y carga máxima de 200 kg, por lo que pueden considerarse equivalentes directos dentro de la propia marca si coincide la anchura requerida.
| Fabricante / Marca | Familia / Modelo | Código / SKU de referencia | Nivel de equivalencia | Diferencias técnicas / Observaciones |
|---|---|---|---|---|
| AGA (mismo fabricante) | Camilla con head-down y altura eléctrica | H-SU 1065/E, H-SU 2065/E, H-SU 3065/E, H-SU 1080/E, H-SU 2080/E, H-SU 3080/E | Comparable por categoría (no intercambiable 1:1) | Misma familia y concepto head-down con cabecero ±30°, pero con regulación eléctrica de altura mediante motor de 230 V; requiere verificación de rango y toma de red. |
| AGA (mismo fabricante) | Camilla con head-down y altura hidráulica | H-SU 1065/Y, H-SU 2065/Y, H-SU 3065/Y, H-SU 1080/Y, H-SU 2080/Y, H-SU 3080/Y | Comparable por categoría (no intercambiable 1:1) | Misma familia y concepto head-down, con altura regulable hidráulicamente mediante bomba de pie; no intercambiable 1:1 con la versión de manivela. |
| AGA (mismo fabricante) | Camilla con head-down de altura fija | SU-1065, SU-2065, SU-3065, SU-1080, SU-2080, SU-3080 | Comparable por categoría (no intercambiable 1:1) | Misma familia y cabecero ±30°, pero con altura fija sin regulación. |
| AGA (mismo fabricante) | Camilla de manivela con cabecero positivo | H-U 1065/H, H-U 2065/H, H-U 3065/H, H-EKG 1080/H, H-EKG 2080/H, H-EKG 3080/H | Comparable por categoría (no intercambiable 1:1) | Mismo sistema de manivela (650–850 mm), pero con cabecero solo positivo hasta +40°; sin posición head-down. |
No se dispone de una tabla de equivalencias validada por AGA que cruce esta serie con códigos 1:1 de otros fabricantes; las alternativas del mercado (p. ej. camillas de exploración de 2 secciones con cabecero regulable de Malvestio, Promotal, Meden-Inmed o Favero) se comparan a nivel de categoría y exigen verificación campo a campo (dimensiones, material, accionamiento, carga y accesorios) antes de cualquier sustitución en licitación. Consulte con el departamento técnico de Cahnos para validar la equivalencia exacta.
5. Consejos de selección y variantes de interés
Anchura del plano: la versión de 650 mm (H-SU 1065/H, H-SU 2065/H, H-SU 3065/H) es la más compacta para consultas con espacio reducido; la de 800 mm (H-SU 1080/H, H-SU 2080/H, H-SU 3080/H) ofrece mayor superficie de apoyo, recomendada para pacientes de complexión amplia o procedimientos que requieran mayor estabilidad.
Acabado del bastidor: el lacado (series 10xx) es la opción económica; el cromado (series 20xx) aporta estética clásica y mayor resistencia a golpes; el acero inoxidable (series 30xx) es la elección recomendada en entornos de alta exigencia higiénica, ambientes húmedos o desinfección intensiva. El mecanismo de elevación es siempre lacado y los travesaños, cromados.
Opciones de fábrica (no retroinstalables): el orificio facial (GS-1710) con su inserto (EfGS), la regulación del cabecero por muelle de gas (KVG), los rieles normalizados (OPS-40/A a OPS-140/A) y el sistema de ruedas con freno centralizado (LR/Z-125) deben solicitarse en el momento del pedido si los necesita.
Movilidad en planta: la camilla se suministra con patas niveladoras fijas sobre travesaños cromados; si precisa desplazarla entre consultas, solicite los juegos de ruedas LR-75 o LR-125, o el sistema LR/Z-125 con freno centralizado y marcado de color para el bloqueo seguro del equipo. Puede completarse con el portarrollos de papel PU-6000 (650 mm) o PE-8000 (800 mm).
Variantes de la misma familia AGA: si prefiere un ajuste sin esfuerzo físico o más frecuente, valore las versiones eléctrica (H-SU …/E, motor 230 V) o hidráulica (H-SU …/Y, bomba de pie) con cabeza abajo; si no precisa regulación de altura, la serie de altura fija SU ofrece el mismo plano de 2 secciones.
Producto comercializado bajo pedido con presupuesto formalizado; consulte a nuestro equipo técnico-comercial para plazos, colores de tapizado y condiciones.
| marca | AGA |
|---|---|
| Bastidor | Lacado, Cromado, Acero inoxidable |
| Anchura | 650 mm, 800 mm |
| longitud | 1900 mm |
| Cabecero / tablero principal | 500 / 1400 mm |
| Regulación de altura | 650 – 850 mm (manivela) |
| Secciones del tapizado | 2 secciones |
| Grosor del tapizado | 64 mm |
| Carga máxima | 200 kg |
| Referencia AGA | H-SU 1065/H, H-SU 2065/H, H-SU 3065/H, H-SU 1080/H, H-SU 2080/H, H-SU 3080/H |
| fabricante | AGA Sanitätsartikel GmbH (Löhne, Alemania) |
| cabecero_tablero_principal | 500 / 1400 mm |
| regulacion_altura | 650 – 850 mm (manivela) |
| tipo_regulacion | Manual (manivela) |
| secciones_tapizado | 2 secciones |
| grosor_tapizado | 64 mm |
| regulacion_cabecero | +/- 30° (varillas de bloqueo) |
| carga_maxima | 200 kg |
| anchos_disponibles | 650 y 800 mm |
| acabados_bastidor | Lacado, cromado y acero inoxidable |
| relacion_transmision | i = 10 mm/revolución |
| mecanismo | Guías dobles de precisión en escuadra |
| incluye_de_serie | Patas niveladoras sobre travesaños cromados |
| alimentacion | Independiente de la red eléctrica (manual) |
