Camilla de exploración eléctrica de tijera AGA — Altura 500–930 mm, motor 230 V IPX4, 2 secciones, carga 200 kg | Ref. H-U 1065/E 930 · 2065/E 930 · H-EKG 1080/E 930 · 2080/E 930 (SKU AGA-H-U-E-930)

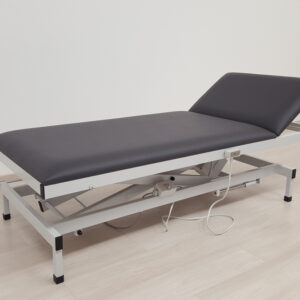

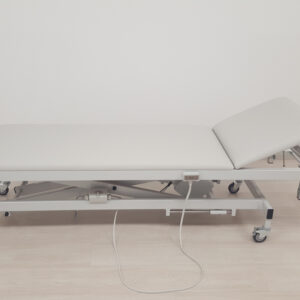

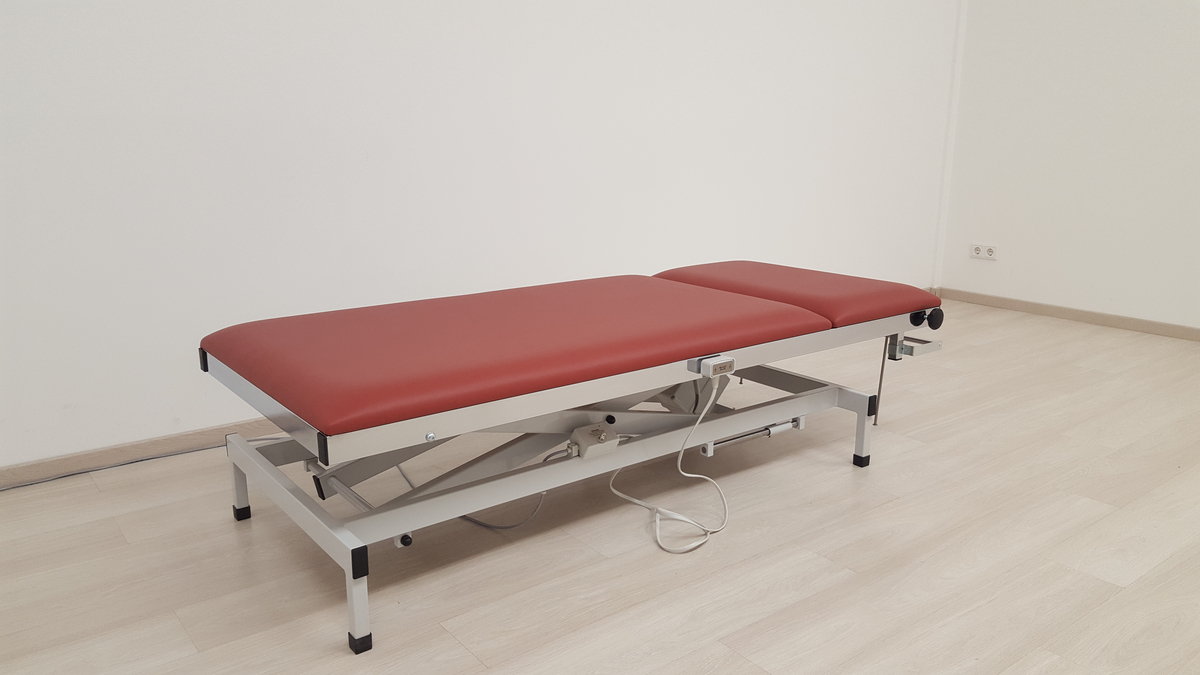

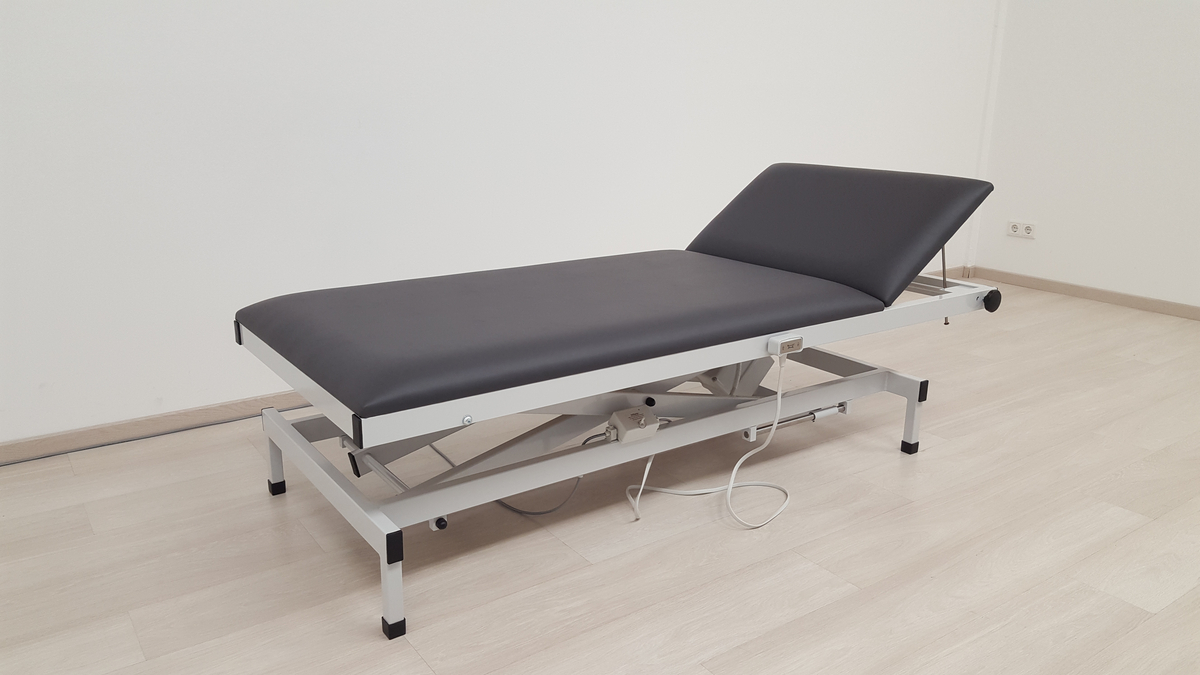

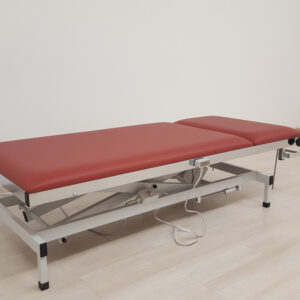

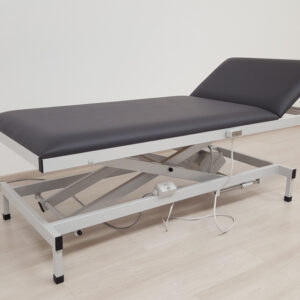

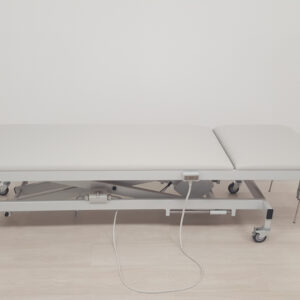

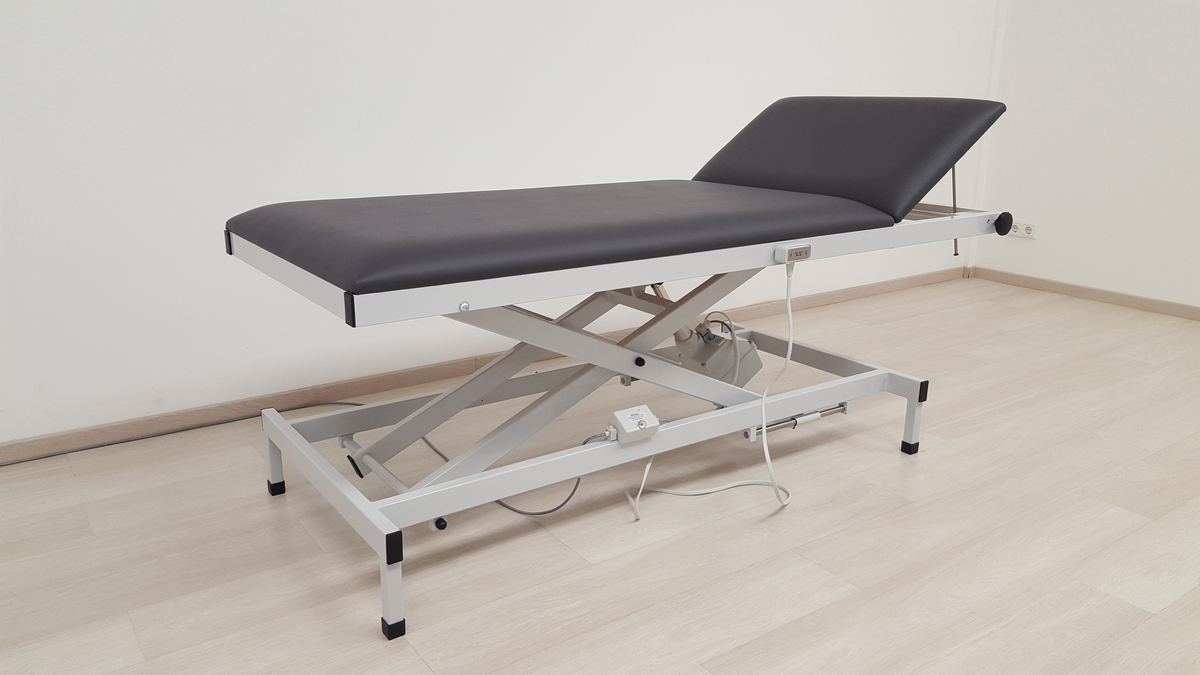

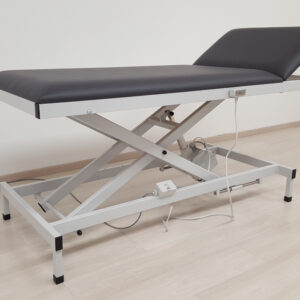

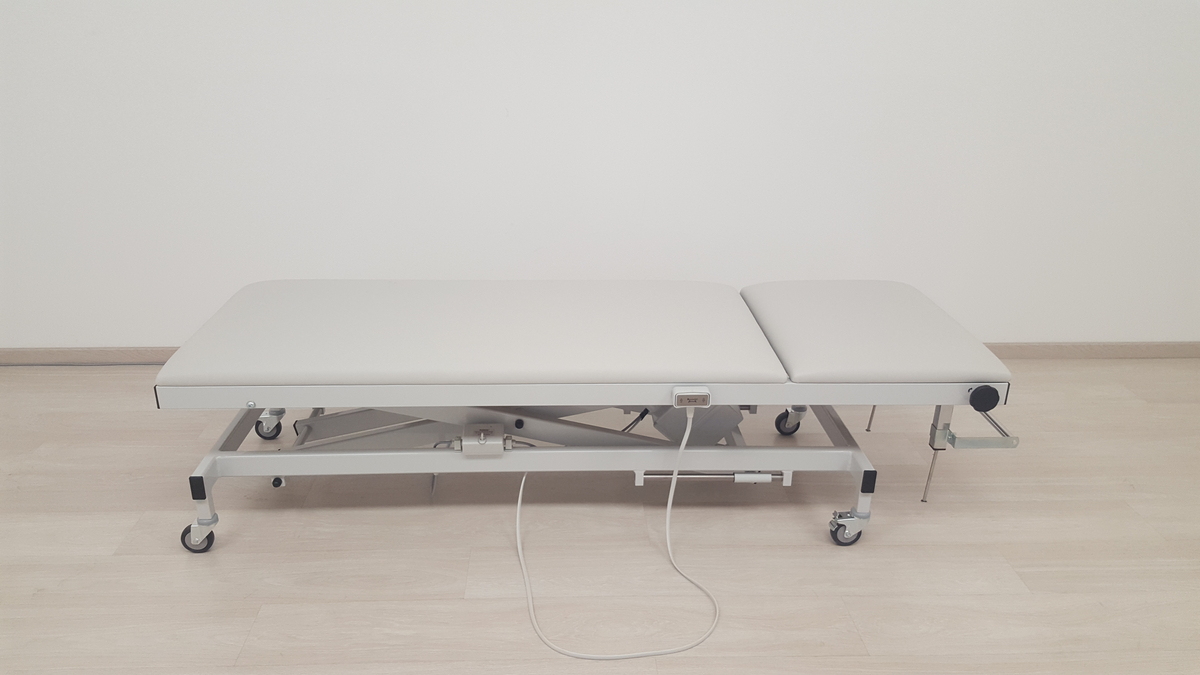

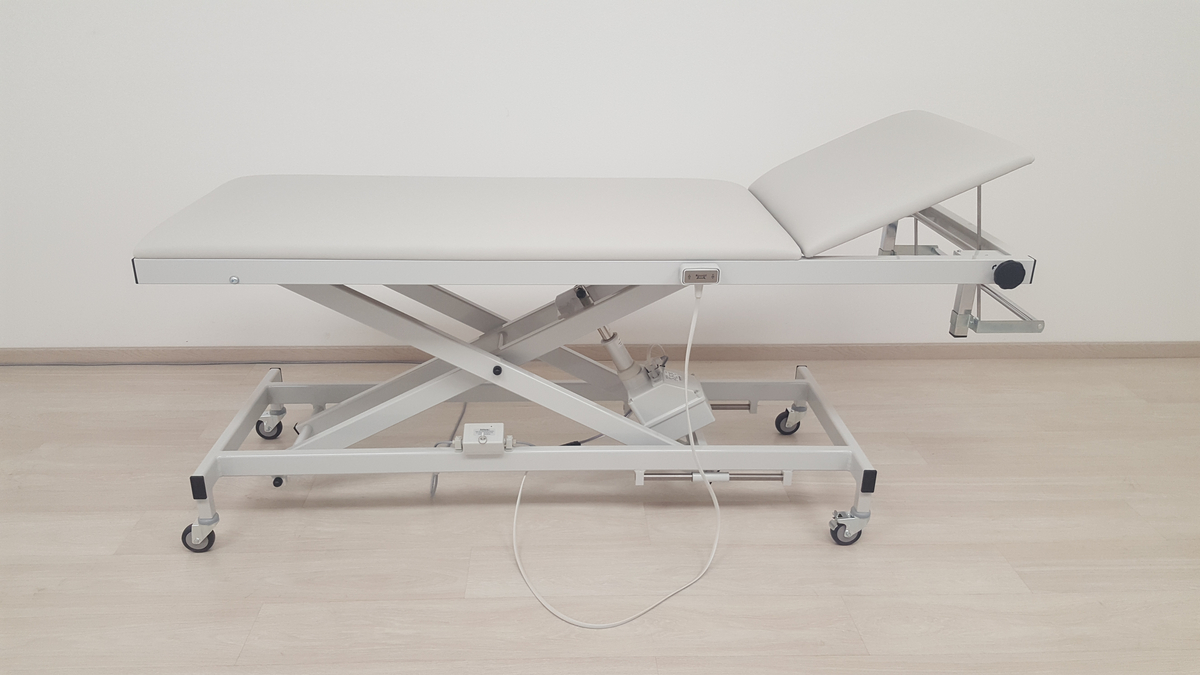

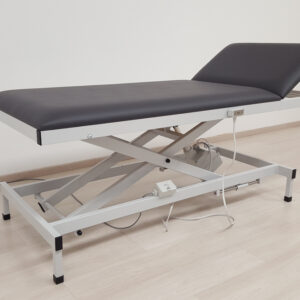

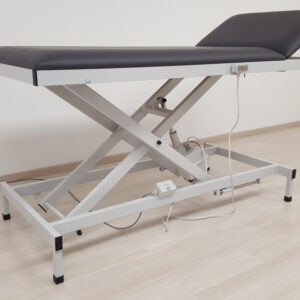

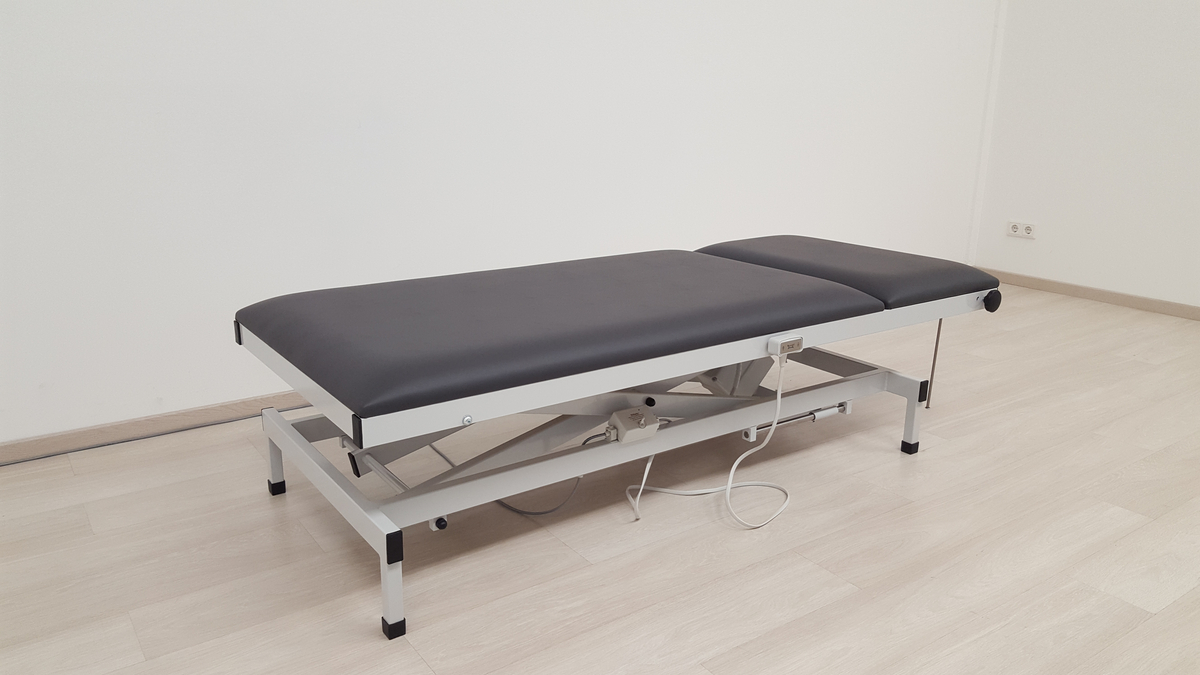

Camilla de exploración eléctrica con mecanismo de tijera y recorrido ampliado de 430 mm: regula la altura de 500 a 930 mm mediante un motor eléctrico sin mantenimiento, estanco (protección IPX4) y controlado por mando de mano o pedal. Desciende hasta altura de silla de ruedas, lo que facilita la transferencia de pacientes mayores, frágiles o con movilidad reducida. Tablero de 1.900 mm en 2 secciones con tapizado de 64 mm, cabecero regulable hasta +40° y carga máxima de 200 kg. Disponible en anchos de 650 y 800 mm (y 1.000 mm bajo demanda) con bastidor lacado o cromado.
1. Camilla de exploración eléctrica de tijera: máximo recorrido y accesibilidad total

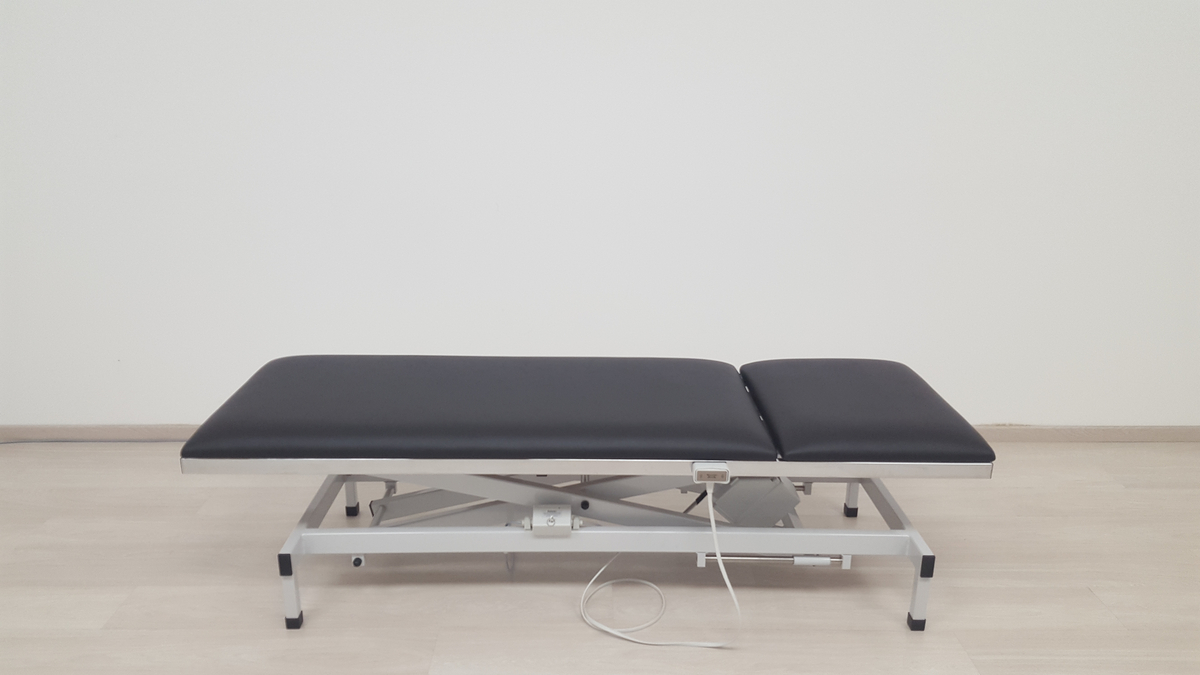

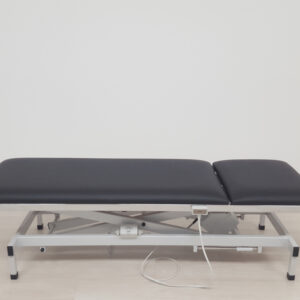

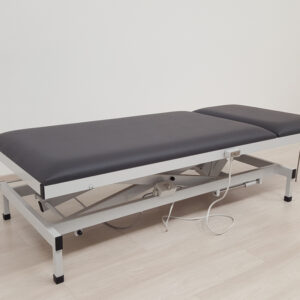

La camilla de exploración AGA eléctrica de tijera (SKU AGA-H-U-E-930) es la solución de referencia para consultas médicas, unidades de exploración, centros de diagnóstico y gabinetes que necesitan una mesa de trabajo con un recorrido de altura excepcional. Gracias a su mecanismo de tijera, alcanza un recorrido de 430 mm y puede descender hasta que el borde superior del tapizado queda a unos 500 mm del suelo: a la altura de una silla de ruedas. Esto la hace especialmente recomendada para pacientes mayores, frágiles o con movilidad reducida, ya que facilita enormemente la transferencia y el acceso al plano de exploración.
Fabricada por AGA Sanitätsartikel (Löhne, Alemania), combina la calidad de fabricación alemana con la comodidad de un accionamiento electromotriz: el ajuste de altura se realiza con un mando de mano o, sin coste adicional, con un pedal. Disponible en dos acabados de bastidor (lacado o cromado) y en tres anchuras de tablero (650, 800 y 1.000 mm), se configura según las necesidades de cada centro y se comercializa bajo pedido con presupuesto formalizado.
2. Explicación técnica: cómo trabaja la elevación eléctrica de tijera

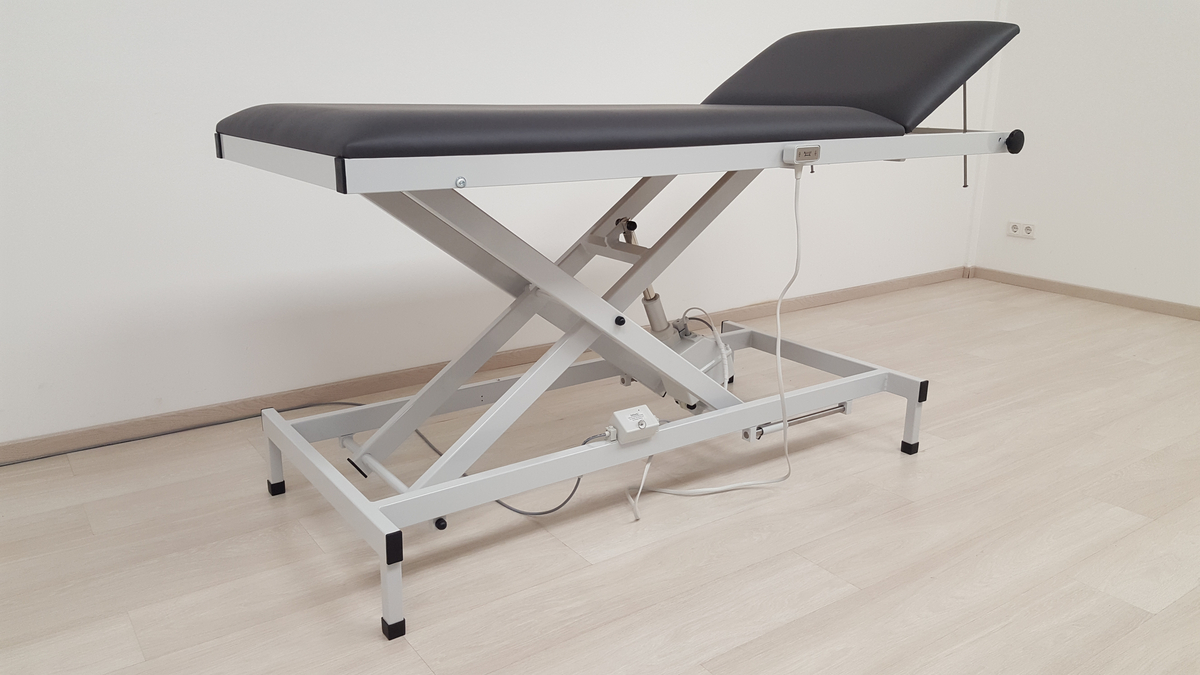

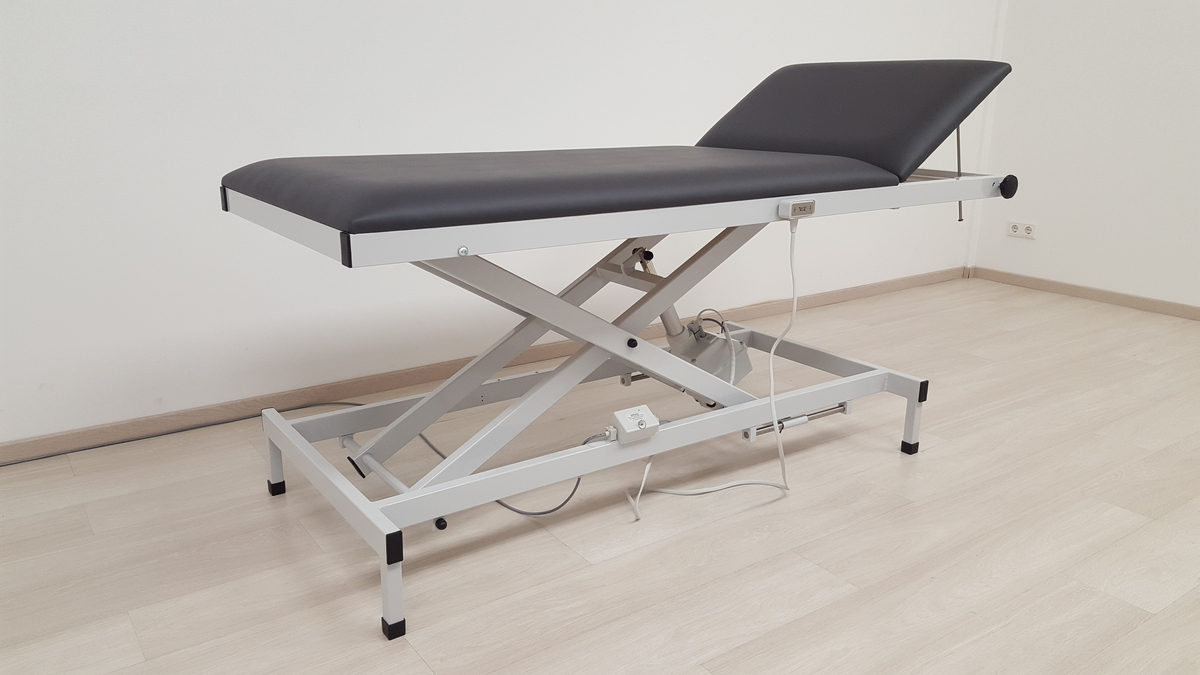

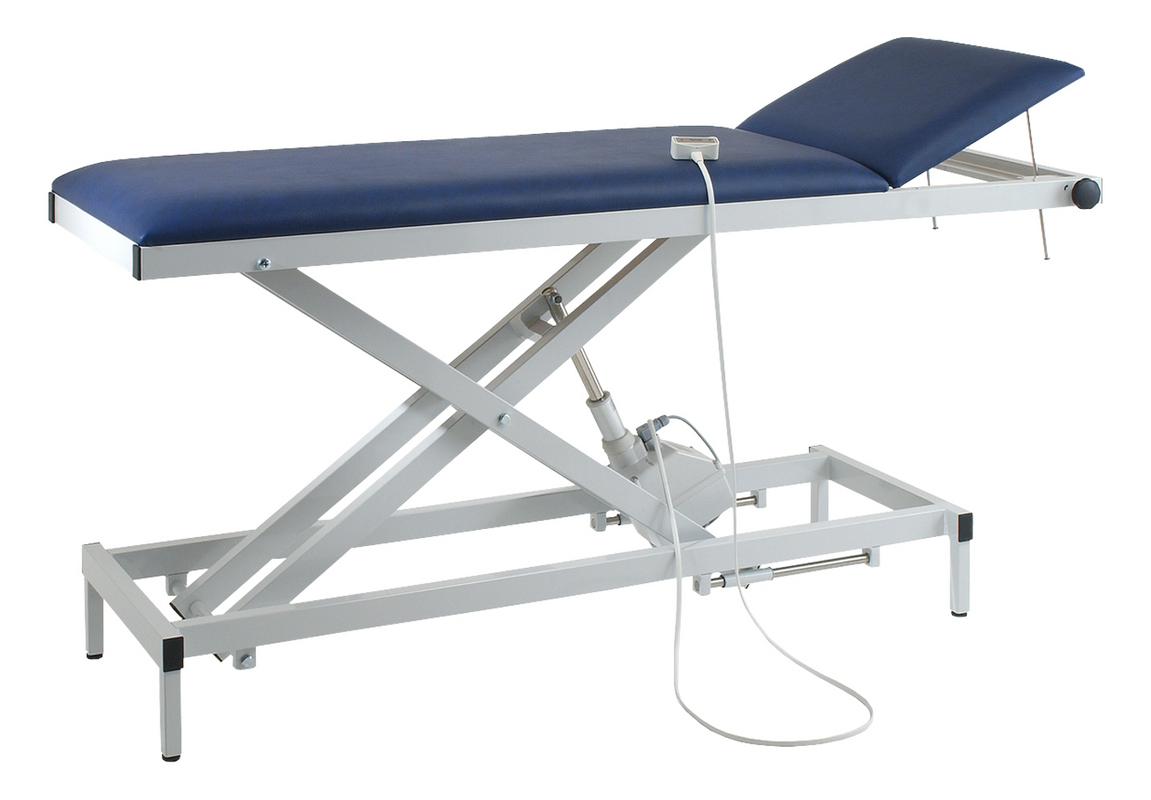

El sistema de elevación se apoya en un mecanismo de tijera que multiplica el recorrido de la columna motorizada hasta los 430 mm, sin necesidad de columnas largas que comprometan la estabilidad. El motor eléctrico es de funcionamiento suave, libre de mantenimiento y estanco (protección IPX4). Se controla mediante interruptor de mano o, sin recargo, mediante pedal, e incorpora un bloqueo de llave que evita accionamientos accidentales; el bloqueo de pulsador se desactiva con una doble pulsación. Valores de conexión del motor: 230 V, 50/60 Hz, 3,7 A, 850 W, IPX4, velocidad 11 mm/s y fuerza de 10.000 N, suficiente para elevar y descender la mesa con pacientes de hasta 200 kg.

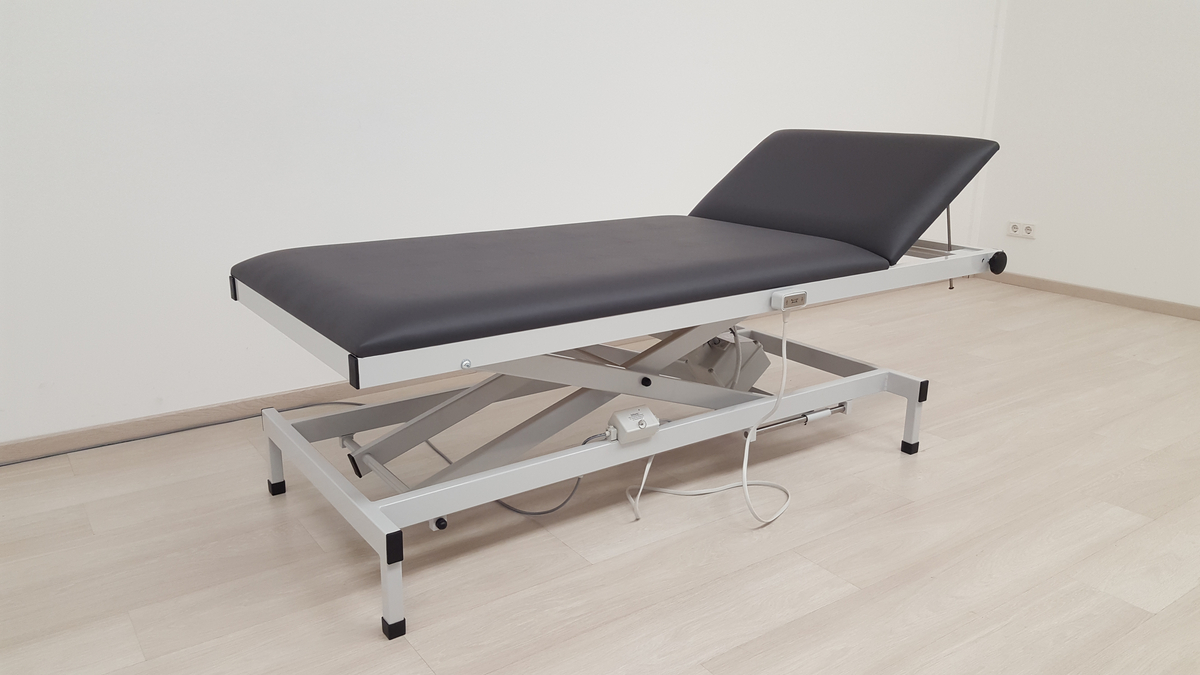

La estabilidad y robustez del conjunto se consiguen mediante las placas de refuerzo (cartelas) en las esquinas del bastidor. Las diagonales y el bastidor de base son de acero en bruto lacado; los perfiles del bastidor del tapizado pueden ser de acero en bruto lacado o cromado según la referencia elegida. El tapizado, de 2 secciones (cabecero y superficie principal), tiene un grosor de 64 mm en cada segmento, y el cabecero se regula de forma continua hasta +40° y se fija mediante un mango con mecanismo de varillas de bloqueo. La versión estándar incluye protectores de suelo (tapas de clip) en las cuatro patas regulables. Se recomienda disponer de una toma de corriente (idealmente de suelo) en las proximidades de la camilla.
3. Especificaciones técnicas del fabricante
Especificaciones del fabricante (AGA Sanitätsartikel):
| Característica | Valor |
|---|---|
| Longitud | 1900 mm |
| Cabecero / tablero principal | 500 / 1400 mm |
| Regulación de altura | 500 – 930 mm (motor eléctrico, recorrido 430 mm con mecanismo de tijera) |
| Secciones del tapizado | 2 secciones |
| Grosor del tapizado | 64 mm |
| Regulación del cabecero | +40° (varillas de bloqueo) |
| Carga máxima | 200 kg |
| Valores de conexión del motor | 230 V · 50/60 Hz · 3,7 A · 850 W · IPX4 · 11 mm/s · 10.000 N |
| Control | Mando de mano o pedal (sin coste adicional), con bloqueo de llave |
| Acabados del bastidor | Lacado o cromado |
| Anchuras disponibles | 650, 800 y 1.000 mm |
Referencias disponibles:
| Referencia AGA | Bastidor | Anchura |
|---|---|---|
| H-U 1065/E 930 | Lacado | 650 mm |
| H-U 2065/E 930 | Cromado | 650 mm |
| H-EKG 1080/E 930 | Lacado | 800 mm |
| H-EKG 2080/E 930 | Cromado | 800 mm |
| H-GYMK 10100/E 930 | Lacado | 1.000 mm |
| H-GYMK 20100/E 930 | Cromado | 1.000 mm |
Nota: el término «bastidor» hace referencia únicamente al marco del tablero tapizado. El bastidor de base y las diagonales solo se suministran en acabado lacado.
Accesorios y opciones disponibles:
| Referencia | Artículo | Detalle | Tipo |
|---|---|---|---|
| GS-1710 | Orificio facial en el cabecero | En el cabecero, ovalado, dimensiones aprox. 205 x 105 mm (L x A). No es posible su instalación posterior. | Opción de fábrica |
| EfGS | Inserto tapizado | Para cerrar el orificio facial, ovalado, dimensiones aprox. 200 x 100 mm (L x A). Ver colores de tapizado. | Opción de fábrica |
| KVG | Regulación del cabecero por muelle de gas | Mediante muelle de gas (en lugar del mecanismo de varillas de bloqueo), accionable con una sola mano; botón de liberación situado directamente en el cojín del cabecero. No es posible su instalación posterior. | Opción de fábrica |

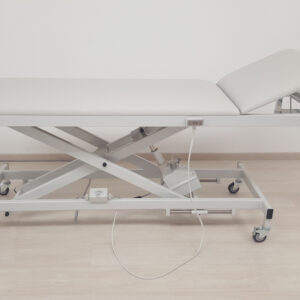

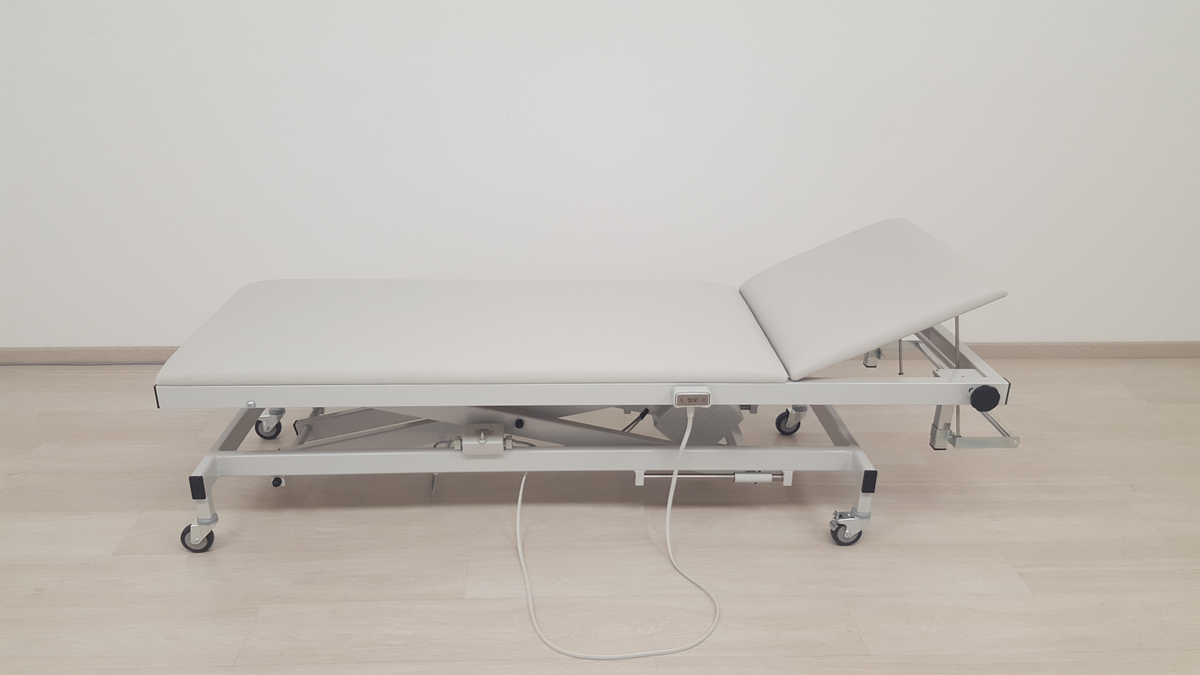

| LR-75 | Juego de ruedas | Ruedas Ø 75 mm — cuatro ruedas giratorias, dos de ellas totalmente bloqueables. | Accesorio |
| LR-125 | Juego de ruedas | Ruedas Ø 125 mm — cuatro ruedas giratorias, dos de ellas totalmente bloqueables. | Accesorio |
| LR/Z-125 | Sistema de ruedas con freno centralizado | Ruedas giratorias dobles Ø 125 mm — movilidad con bloqueo centralizado: las cuatro ruedas unidas entre sí por varillas, pedales dispuestos en diagonal en cabecero y pie, con marcado de color (verde = camilla lista para mover, rojo = bloqueada). No es posible su instalación posterior. | Opción de fábrica |
| OPS-40/A | Rieles normalizados (par) | Aprox. longitud 400 mm — acero CrNi, dimensiones aprox. 25 x 10 mm, para montaje en el bastidor del tapizado, con 2 (o 3) separadores. No es posible su instalación posterior. | Opción de fábrica |
| OPS-60/A | Rieles normalizados (par) | Aprox. longitud 600 mm — acero CrNi, dimensiones aprox. 25 x 10 mm. No es posible su instalación posterior. | Opción de fábrica |
| OPS-100/A | Rieles normalizados (par) | Aprox. longitud 1000 mm — acero CrNi, dimensiones aprox. 25 x 10 mm. No es posible su instalación posterior. | Opción de fábrica |
| OPS-140/A | Rieles normalizados (par) | Aprox. longitud 1400 mm — acero CrNi, dimensiones aprox. 25 x 10 mm. No es posible su instalación posterior. | Opción de fábrica |
| OPS-170/A | Rieles normalizados (par) | Aprox. longitud 1700 mm — acero CrNi, dimensiones aprox. 25 x 10 mm. No es posible su instalación posterior. | Opción de fábrica |
| P-2065/A | Portarrollos de papel | Para camilla de 650 mm — cromado, compuesto por dos soportes, dos pinzas y barra portarrollos (longitud 615 / 795 mm, Ø 20 x 1 mm), para montaje en el bastidor del tapizado. | Accesorio |
| P-2080/A | Portarrollos de papel | Para camilla de 800 mm — cromado, compuesto por dos soportes, dos pinzas y barra portarrollos (longitud 615 / 795 mm, Ø 20 x 1 mm), para montaje en el bastidor del tapizado. | Accesorio |
4. Equivalencias y referencias cruzadas
No existe tabla de equivalencias validada por el fabricante que cruce la referencia AGA H-U/E 930 con códigos exactos de otros fabricantes de forma 1:1; consultar con el departamento técnico antes de usar en licitación.
Las cuatro referencias de esta familia (H-U 1065/E 930, H-U 2065/E 930, H-EKG 1080/E 930 y H-EKG 2080/E 930, más las versiones de 1.000 mm H-GYMK 10100/E 930 y H-GYMK 20100/E 930) son variantes del mismo fabricante AGA Sanitätsartikel que difieren únicamente en el acabado del bastidor (lacado o cromado) y en la anchura del tablero; todas comparten longitud, recorrido de elevación, grosor de tapizado, regulación del cabecero y carga máxima, por lo que pueden considerarse equivalentes directos dentro de la propia marca según la anchura requerida. En la misma familia AGA, la versión hidráulica de tijera y las versiones eléctricas estándar (650–850 mm) resuelven la misma función clínica con otro sistema de accionamiento.
A nivel de categoría existen gamas homólogas de camillas eléctricas de exploración con altura variable y baja altura mínima en fabricantes europeos como Malvestio (Italia), Promotal (Francia), Meden-Inmed (Polonia) o Favero, así como soluciones de tijera eléctrica tipo «Modelo Valencia» presentes en el mercado ibérico; en todos los casos se trata de una comparación funcional, no intercambiable 1:1, y sus códigos deben verificarse contra la ficha técnica oficial de cada fabricante (rango de altura, anchura, carga máxima, secciones de tapizado y accesorios incluidos) antes de cualquier sustitución.
5. Consejos de selección y variantes de interés
Anchura del tablero: la versión de 650 mm (H-U 1065/E 930 o H-U 2065/E 930) es ideal para consultas con espacio reducido; la de 800 mm (H-EKG 1080/E 930 o H-EKG 2080/E 930) ofrece mayor superficie de apoyo para pacientes de complexión amplia o exploraciones prolongadas; la de 1.000 mm (serie H-GYMK) se recomienda para usos especiales de gran superficie. Acabado del bastidor: el cromado (series 20xx) ofrece mayor resistencia a golpes y facilidad de limpieza; el lacado (series 10xx) mantiene la misma estabilidad con un acabado más económico. Accesibilidad: si la prioridad es descender hasta altura de silla de ruedas para pacientes mayores o con movilidad reducida, esta versión de tijera de 500–930 mm es la opción de referencia; dentro de la misma familia AGA, la variante de ecocardiografía de tijera (H-EKA …/E 965) y la hidráulica de tijera (H-EKA …/Y 920) cubren necesidades específicas de cardiología. Movilidad: la camilla se suministra con patas niveladoras fijas; si precisa desplazarla por la consulta, solicite el juego de ruedas LR-75 o LR-125, o el sistema de freno centralizado LR/Z-125 (opción de fábrica, no instalable posteriormente). Equipamiento adicional: portarrollos de papel P-2065/A (650 mm) o P-2080/A (800 mm), orificio facial GS-1710 con inserto EfGS, rieles normalizados OPS-… o regulación del cabecero por muelle de gas KVG para accionamiento con una sola mano; estas opciones de fábrica deben definirse en el momento de la compra. Instalación eléctrica: prevea una toma de corriente (idealmente de suelo) junto a la camilla; el motor funciona a 230 V y el control puede ser por mando de mano o pedal. Para configuraciones especiales, colores de tapizado, pliegos de licitación o presupuestos por volumen, nuestro equipo técnico-comercial está a su disposición.
| marca | AGA Sanitätsartikel (Alemania) |
|---|---|
| Bastidor | Lacado, Cromado |
| Anchura | 650 mm, 800 mm |
| longitud | 1900 mm |
| Cabecero / tablero principal | 500 / 1400 mm |
| Regulación de altura | 500 – 930 mm (motor eléctrico) |
| Secciones del tapizado | 2 secciones |
| Grosor del tapizado | 64 mm |
| Regulación del cabecero | +40° (varillas de bloqueo) |
| Carga máxima | 200 kg |
| Referencia AGA | H-U 1065/E 930, H-U 2065/E 930, H-EKG 1080/E 930, H-EKG 2080/E 930 |
| tipo_producto | Camilla de exploración eléctrica con mecanismo de tijera |
| cabecero_tablero_principal | 500 / 1400 mm |
| anchuras_disponibles | 650, 800 y 1000 mm (según referencia) |
| regulacion_altura | 500 – 930 mm (motor eléctrico, recorrido 430 mm con mecanismo de tijera) |
| secciones_tapizado | 2 secciones |
| grosor_tapizado | 64 mm |
| regulacion_cabecero | +40° (varillas de bloqueo) |
| carga_maxima | 200 kg |
| motor | 230 V, 50/60 Hz, 3,7 A, 850 W, IPX4, v=11 mm/s, 10.000 N |
| control | Mando de mano o pedal (sin coste adicional), con bloqueo de llave |
| acabado_bastidor | Lacado o cromado (base siempre lacada) |
| material_estructura | Acero (perfiles tubulares lacados / cromados; diagonales y base lacadas) |
| tapizado | Piel sintética sobre espuma, 64 mm por sección |
| incluye_de_serie | Protectores de suelo (tapas de clip) en las cuatro patas regulables |
| opciones_fabrica | GS-1710, EfGS, KVG, LR/Z-125, OPS-40/60/100/140/170-A |
| accesorios | LR-75, LR-125, P-2065/A, P-2080/A |
| venta | Bajo pedido con presupuesto formalizado |
