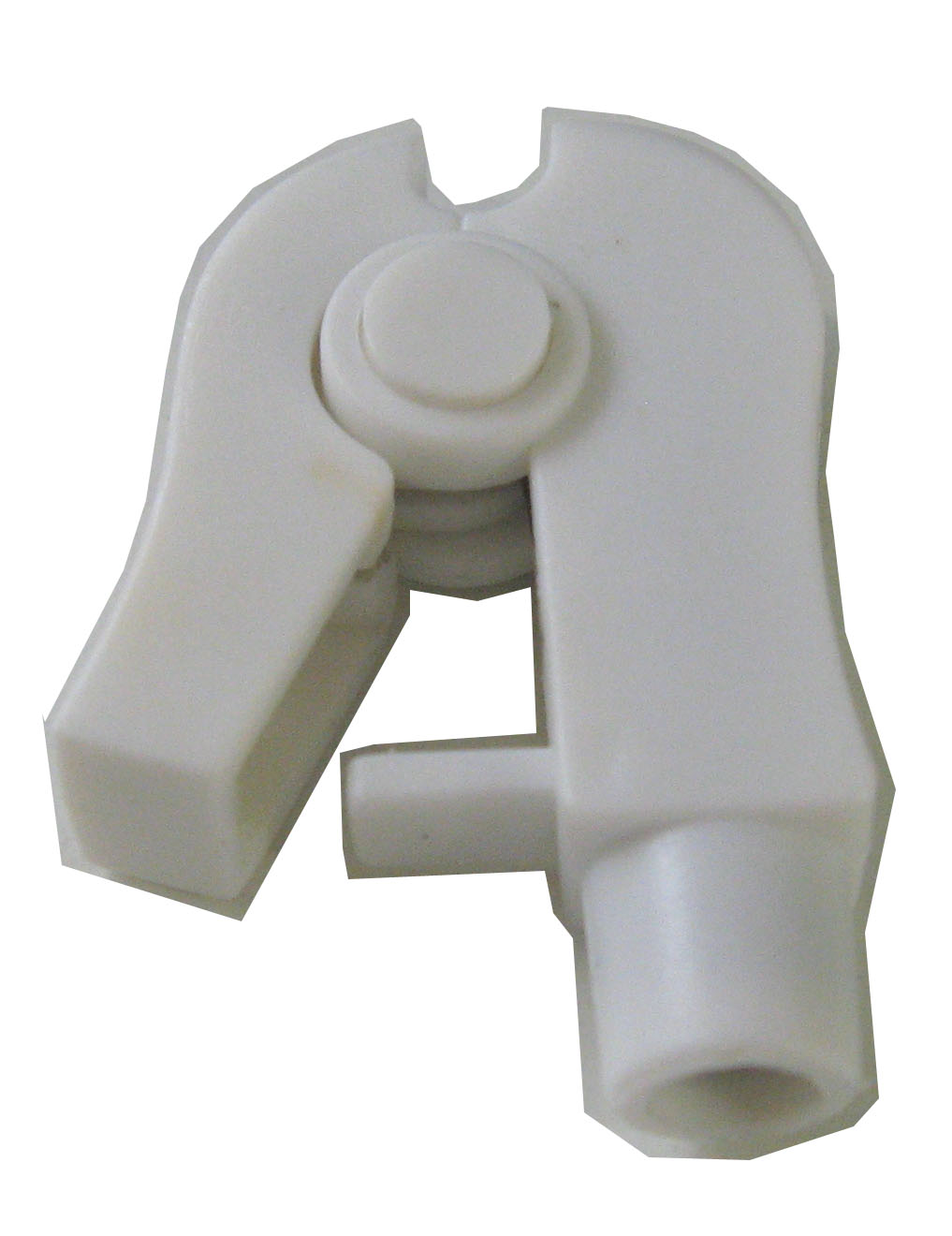

Adaptador ECG hembra banana 4 mm a pinza (pinch) para electrodos – FIAB Ref. F9017/4PW – Caja de 10 unidades, blanco

1. Introducción

El adaptador FIAB F9017/4PW es el accesorio de conexión que resuelve el clásico problema de compatibilidad entre el terminal banana de 4 mm de los cables de paciente y los electrodos que se sujetan mediante pinza tipo pinch. Diseñado y fabricado por FIAB SpA (Vicchio, Florencia, Italia), uno de los referentes europeos en accesorios para electrocardiografía, este adaptador en color blanco garantiza una unión mecánica firme y una transmisión de señal estable en el registro electrocardiográfico. Se presenta en caja de 10 unidades, el formato adecuado para servicios de cardiología, unidades de monitorización y consultas que necesitan reposición continua de este consumible reutilizable. Producto comercializado por Cahnos bajo presupuesto.

2. Explicación técnica

La cadena de señal es la siguiente: electrodo sujeto por la pinza pinch → adaptador F9017/4PW (lado electrodo) → toma hembra banana de 4 mm (lado cable) → cable de paciente (banana macho de 4 mm) → electrocardiógrafo o equipo de registro. La pinza tipo pinch ejerce una presión constante y segura sobre el punto de contacto del electrodo, sin necesidad de herramientas ni roscado, mientras que el extremo hembra de 4 mm admite la banana estándar de los cables de paciente. Esta configuración permite mantener una impedancia de contacto baja y estable durante todo el registro, reduciendo artefactos por movimiento y falsas señales. El cuerpo aislante en color blanco protege la conexión y facilita la identificación del punto de registro.

3. Especificaciones técnicas

Características principales del adaptador FIAB F9017/4PW según el catálogo del fabricante:

Referencias disponibles

Datos del producto según catálogo de origen (fiab.it, ECG > Adapters):

4. Equivalencias y referencias cruzadas

La referencia F9017/4PW es el código original del fabricante FIAB para este adaptador de toma de 4 mm a pinza tipo pinch, verificado en el catálogo de fiab.it. No se ha localizado en fuentes fiables una tabla de equivalencias validada por el fabricante que autorice la sustitución 1:1 con códigos de otras marcas. Las referencias que se citan a continuación son variantes de la misma familia FIAB y comparables por categoría, no intercambiables sin verificación previa del tipo de electrodo y del terminal del cable:

Como referencia de compatibilidad de mercado (no especificación del fabricante), el terminal banana de 4 mm es el estándar utilizado habitualmente por los cables de paciente de equipos de ECG de marcas como Aspel, Bionet, Cardioline, Cardioteck, Fukuda Denshi, Nihon Kohden o Burdick/Quinton, así como en la gama de electroterapia. Las referencias concretas de otros suministradores deben verificarse una a una (diámetro del conector, tipo de pinza y presentación) antes de una posible sustitución; consulte siempre con el departamento técnico-comercial de Cahnos.

5. Consejos de selección y variantes de interés

Verifique el conector de su cable: este adaptador está pensado para tomas banana de 4 mm, el estándar más habitual en electrocardiógrafos y monitores. Si su cable termina en enchufe de 2 mm, la variante PG922/2T cubre esa necesidad.

Elija el terminal según el electrodo: la pinza tipo pinch de esta referencia es la opción correcta cuando el electrodo carece de terminal de corchete (snap) o de lengüeta. Si trabaja con electrodos de corchete, la referencia F9017W o PG922/4T son las variantes adecuadas; si utiliza electrodos de lengüeta (TAB), consulte la referencia F9019 de pinza cocodrilo. Un corchete, una lengüeta y una pinza no son intercambiables entre sí sin el adaptador adecuado.

Uso y conservación: almacene las unidades en lugar seco respetando las condiciones indicadas en el embalaje; no requiere condiciones especiales de manipulación y es apto para reutilización en entorno clínico controlado. Al tratarse de un producto de alta rotación, se recomienda mantener un stock mínimo por puesto de monitorización.

Compras institucionales: ante la ausencia de tabla de equivalencias validada por el fabricante, solicite una muestra o consulte al departamento técnico-comercial de Cahnos antes de fijar la referencia en pliegos de licitación, indicando el modelo de su parque de monitores y el tipo de conector.
