Kit 10 adaptadores ECG de toma banana 4 mm a corchete (snap) para electrodos desechables | FIAB Ref. PG922/4KIT

1. Introducción

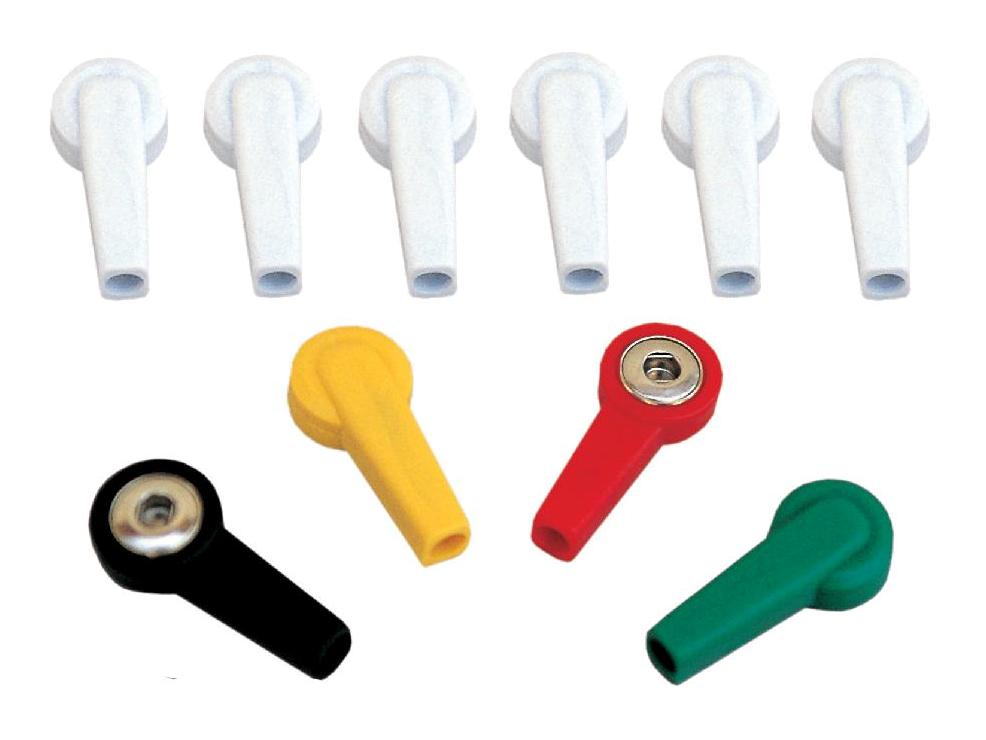

El kit de adaptadores FIAB PG922/4KIT es el accesorio de conexión que resuelve el clásico problema de compatibilidad entre el terminal banana de 4 mm de los cables de paciente y los electrodos desechables de corchete (broche/snap), el sistema de conexión más habitual en la monitorización de ECG. Concebido por el fabricante italiano FIAB SpA (Vicchio, Florencia), este set de 10 piezas en colores permite enlazar de forma rápida, firme y sin herramientas los electrodos de un solo uso a los cables del equipo, agilizando la preparación del paciente y reduciendo errores de conexión en registros de varias vías.

2. Explicación técnica

El adaptador actúa como elemento de transición entre el electrodo desechable y el cable del equipo: un extremo se acopla a presión sobre el terminal de corchete (snap) del electrodo, mientras que el otro admite el conector banana de 3–4 mm del cable de paciente. El resultado es una impedancia de contacto constante y una transmisión de señal limpia durante todo el registro, con recolocación rápida entre derivaciones y pacientes. La composición multicolor del kit respeta la codificación estándar de las derivaciones (blanco, negro, rojo, verde y amarillo), ideal para ECG de reposo y monitorización de 3 a 12 canales, así como para estudios de EEG, EMG y electroterapia. Es un accesorio reutilizable en condiciones clínicas controladas, libre de látex y apto para pacientes sensibles.

3. Especificaciones técnicas

Familia de adaptadores de la serie PG922

4. Equivalencias y referencias cruzadas

La referencia PG922/4KIT corresponde al código oficial de fábrica del producto, verificado en el catálogo de FIAB (adaptador de toma 4 mm a corchete snap, kit de 10 piezas). La pieza individual del kit es la referencia PG922/4T. No se dispone de una tabla de equivalencias validada por el fabricante que cruce esta referencia 1:1 con códigos de otras marcas; las alternativas indicadas a continuación son comparables por categoría (no intercambiables 1:1) y deben verificarse contra su ficha técnica antes de cualquier sustitución, comprobando tipo y diámetro de conector, material de contacto y presentación.

Como referencia de compatibilidad de mercado (no especificación del fabricante), el terminal banana de 4 mm es el estándar utilizado habitualmente por los cables de paciente de equipos de ECG de marcas como Aspel, Bionet, Cardioline, Cardioteck, Fukuda Denshi, Nihon Kohden o Burdick/Quinton. Consulte con el departamento técnico de Cahnos antes de emplear referencias cruzadas en licitaciones o pliegos.

5. Consejos de selección y variantes de interés

Verifique el conector de su cable: este kit está pensado para tomas banana de 4 mm. Si su cable termina en enchufe de 2 mm, la variante PG922/2T cubre esa necesidad. Identifique las derivaciones por color: el kit de 10 piezas en colores es ideal para cables de 3 a 12 canales; para reposiciones de un solo color, la referencia PG922/4T se suministra individualmente. Electrodos de lengüeta (TAB): si utiliza electrodos tipo lengüeta en lugar de corchete, emplee el adaptador de pinza cocodrilo (ref. F9019) o la pinza dual (ref. F9017W); un corchete y una lengüeta no son intercambiables entre sí sin el adaptador adecuado. Para completar la dotación, combine estos adaptadores con los electrodos desechables de la gama de monitorización ECG de Cahnos y con los cables e hilos unipolares de su electrocardiógrafo. Al ser un accesorio reutilizable, almacénelo en lugar seco y limpie los contactos según las instrucciones del fabricante para preservar la calidad de señal. Para pedidos de volumen, dotaciones completas o licitaciones, contacte con el departamento técnico-comercial de Cahnos indicando el modelo de su parque de monitores y el tipo de electrodo utilizado.
