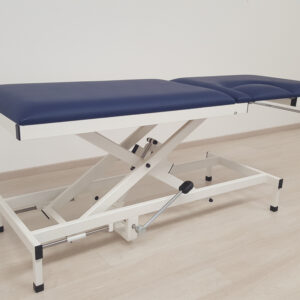

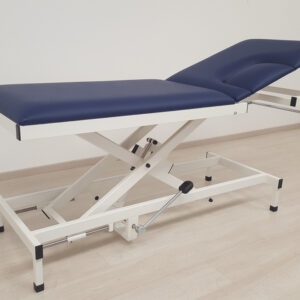

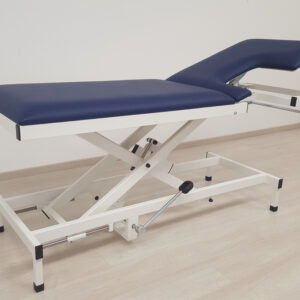

Camilla de ecocardiografía AGA hidráulica de tijera — altura 500–920 mm, abertura para transductor y carga 200 kg | Ref. H-EKA 1065/Y 920 · 2065/Y 920 · 1080/Y 920 · 2080/Y 920 (SKU AGA-H-EKA-Y-920)
Camilla de ecocardiografía con elevación hidráulica de tijera fabricada por AGA Sanitätsartikel (Alemania): regulación de altura de 500 a 920 mm mediante bomba de pie integrada, independiente de la red eléctrica. Incorpora de serie una abertura específica para el transductor (325 x 260 mm) con inserto tapizado extraíble, tapizado de 3 secciones de 64 mm, respaldo regulable +30° en 13 posiciones y capacidad de carga de 200 kg. Disponible en anchos de 650 y 800 mm, con bastidor lacado o cromado. Ideal para consultas de cardiología, unidades de diagnóstico no invasivo y pacientes con movilidad reducida.
1. Camilla de ecocardiografía con elevación hidráulica de tijera: versatilidad y accesibilidad en la consulta de cardiología
La camilla de ecocardiografía AGA con mecanismo de tijera (SKU AGA-H-EKA-Y-920) es la solución ideal para consultas de cardiología, unidades de diagnóstico no invasivo y salas de ecocardiografía que necesitan un equipo con un recorrido de altura extraordinario (500–920 mm) sin depender de la red eléctrica. Gracias a su accionamiento hidráulico por bomba de pie integrada, el profesional puede ajustar la superficie de trabajo con total libertad, adaptándola a cada paciente y a cada procedimiento.

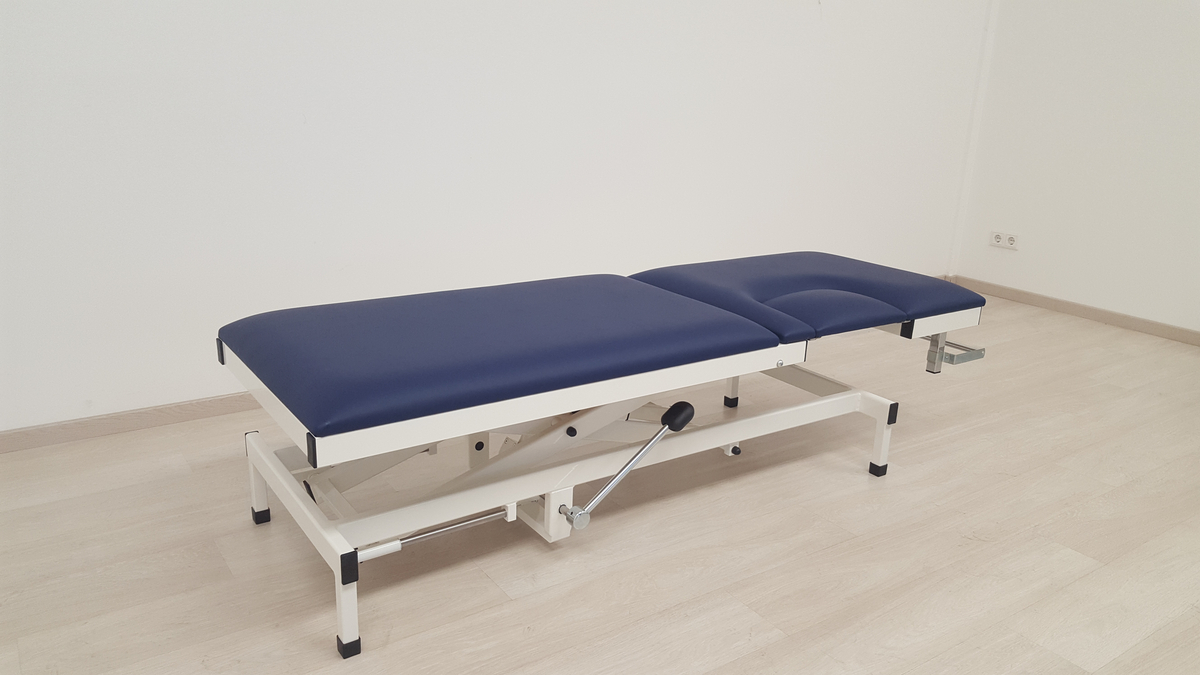

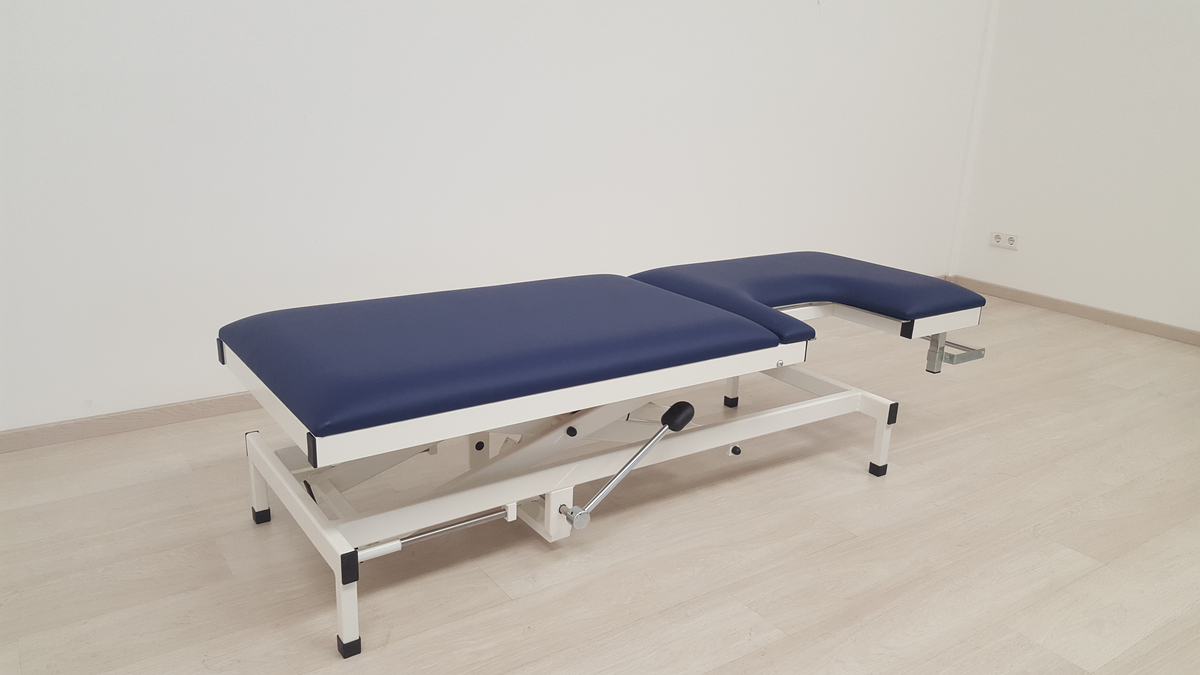

Fabricada por AGA Sanitätsartikel GmbH (Löhne, Alemania), esta camilla puede descender hasta la altura de una silla de ruedas: en su posición más baja, el borde superior del tapizado queda aproximadamente a 500 mm del suelo, lo que la hace especialmente adecuada para pacientes frágiles, mayores o con movilidad reducida. Se suministra en dos acabados de bastidor (lacado o cromado) y dos anchos de tablero (650 y 800 mm).
2. Explicación técnica: cómo trabaja la elevación hidráulica de tijera

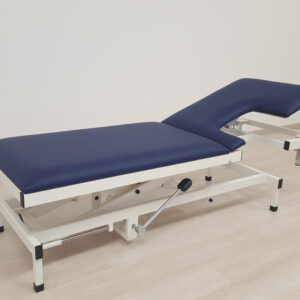

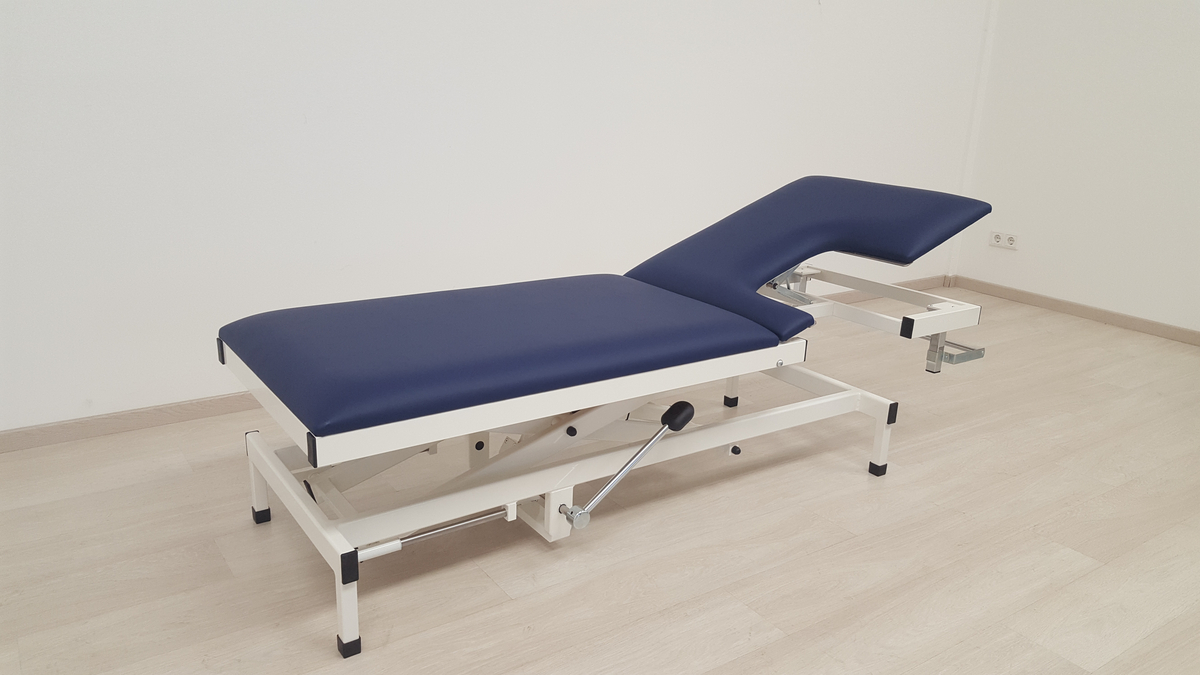

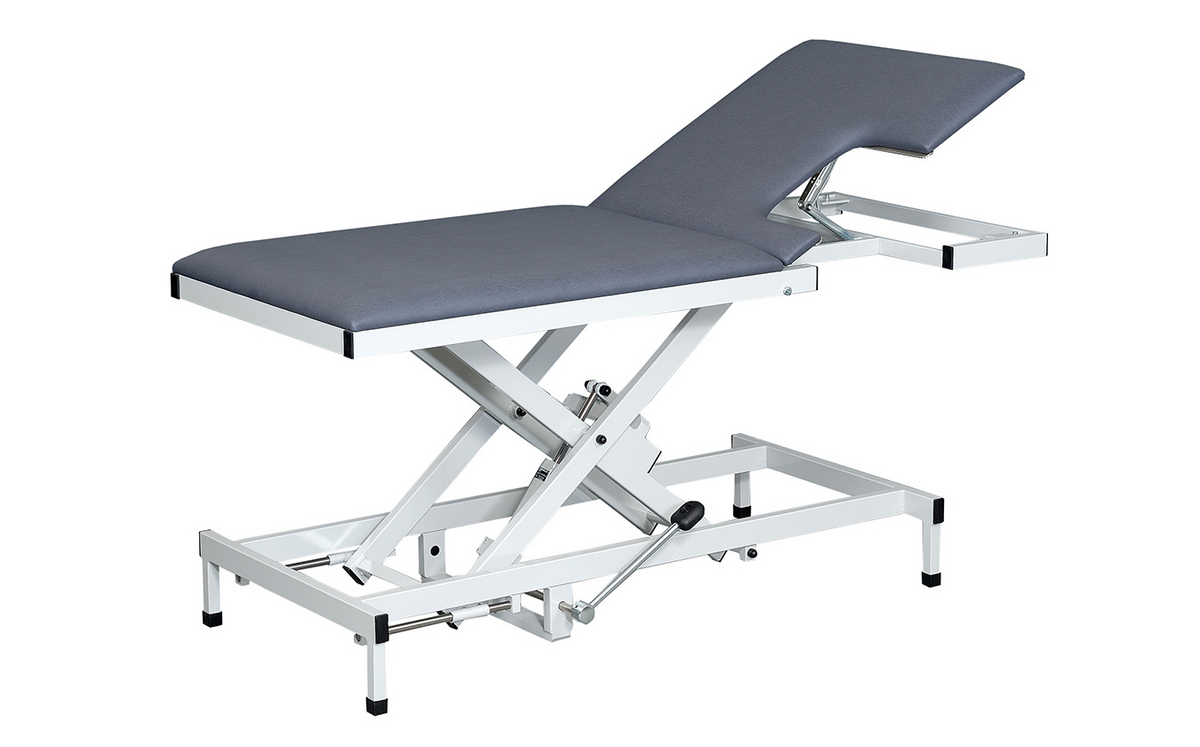

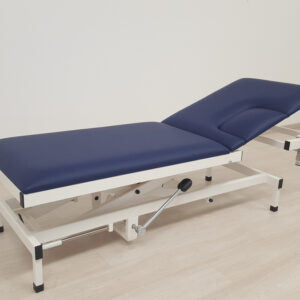

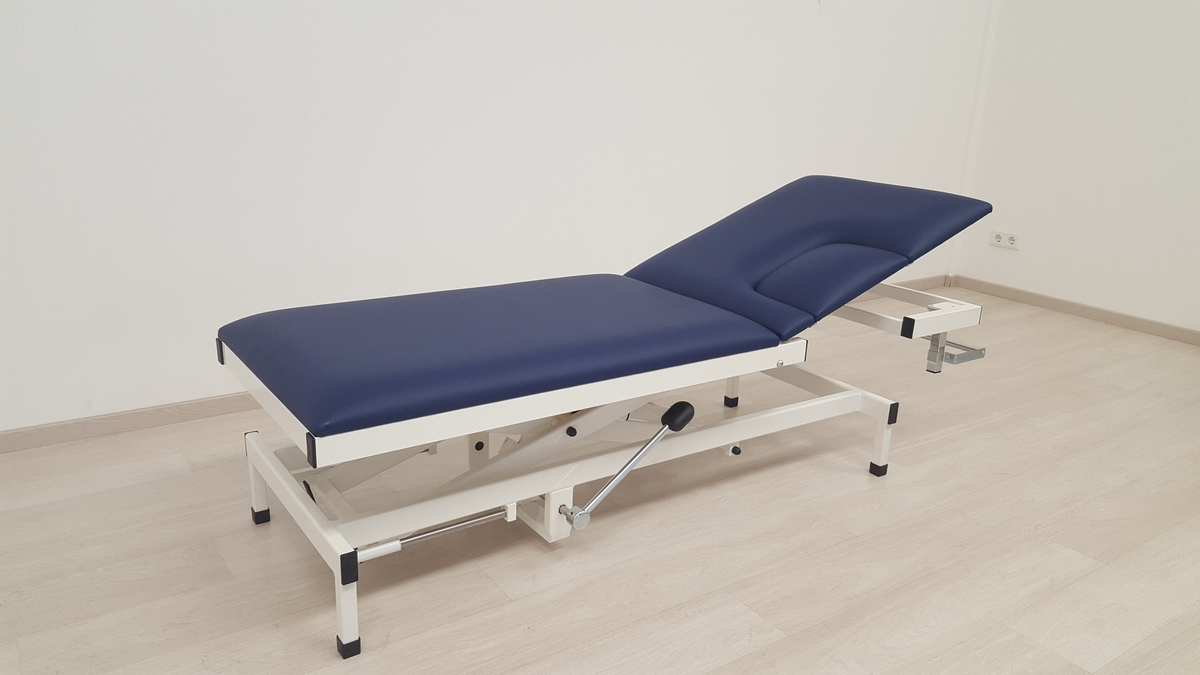

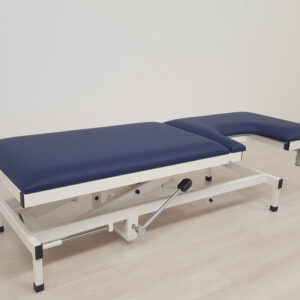

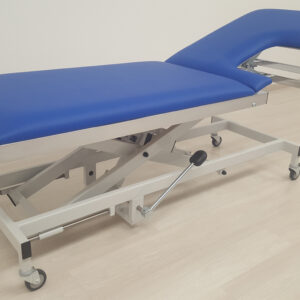

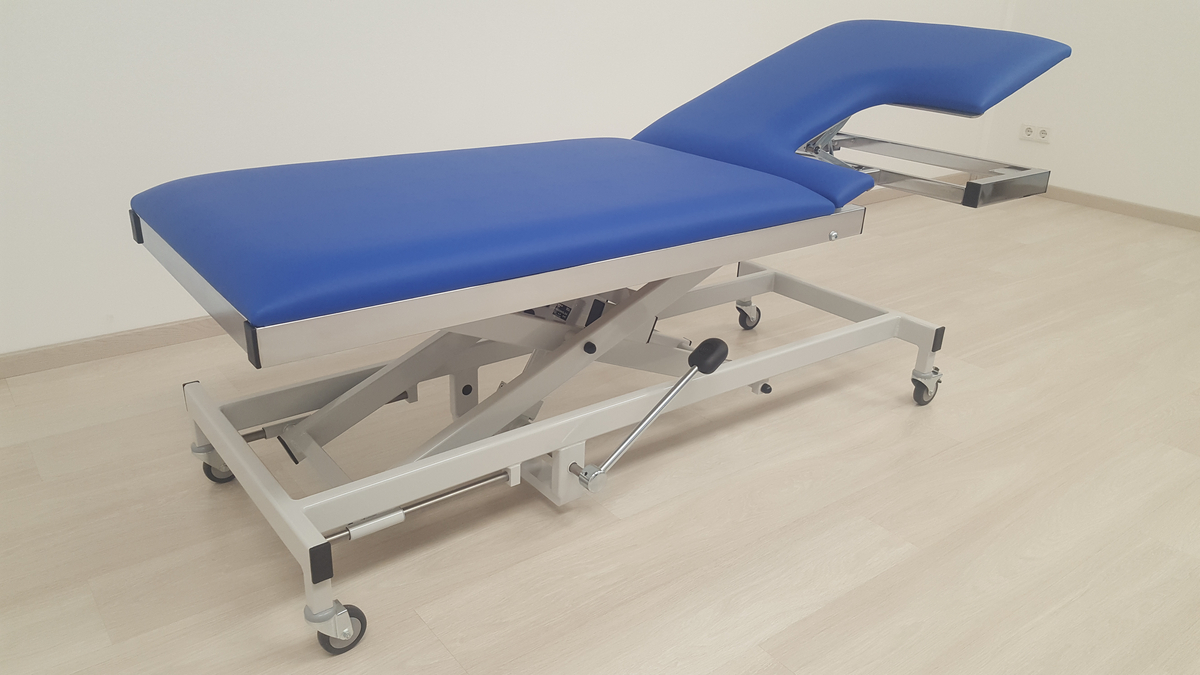

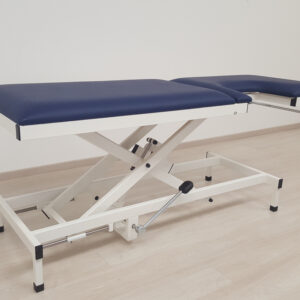

La exploración ecocardiográfica requiere que el paciente permanezca en decúbito lateral o supino mientras el transductor se apoya sobre la ventana acústica del tórax. Esta camilla incorpora en la sección del respaldo una abertura específica de 325 x 260 mm para el transductor, que permite al especialista introducir la sonda desde la zona inferior del paciente, mejorando el ángulo de trabajo y la calidad de la imagen sin forzar posturas. El inserto tapizado deslizante, incluido de serie, cierra la abertura cuando no se realiza la exploración.

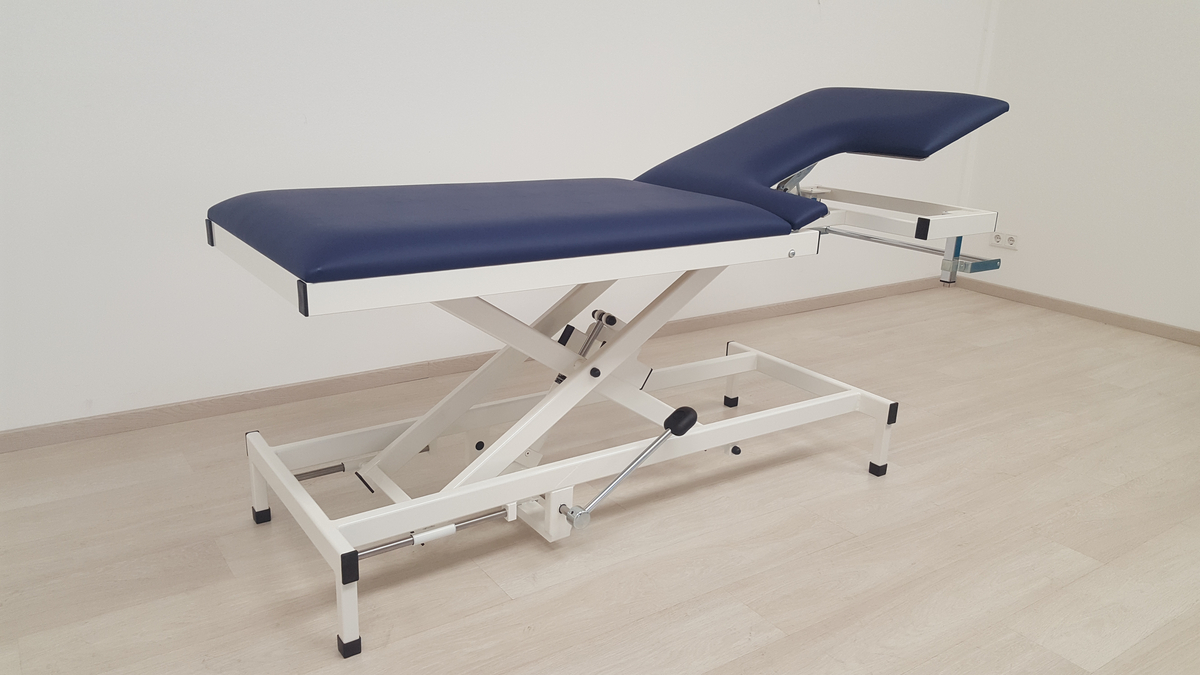

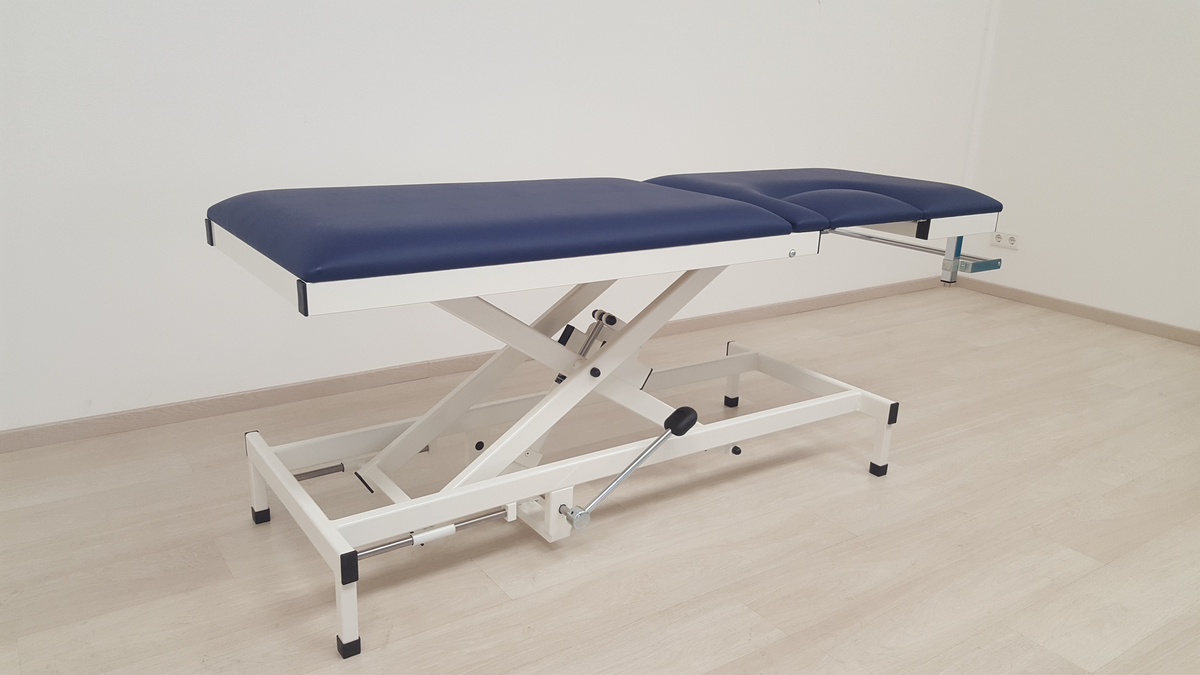

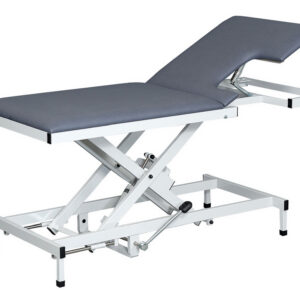

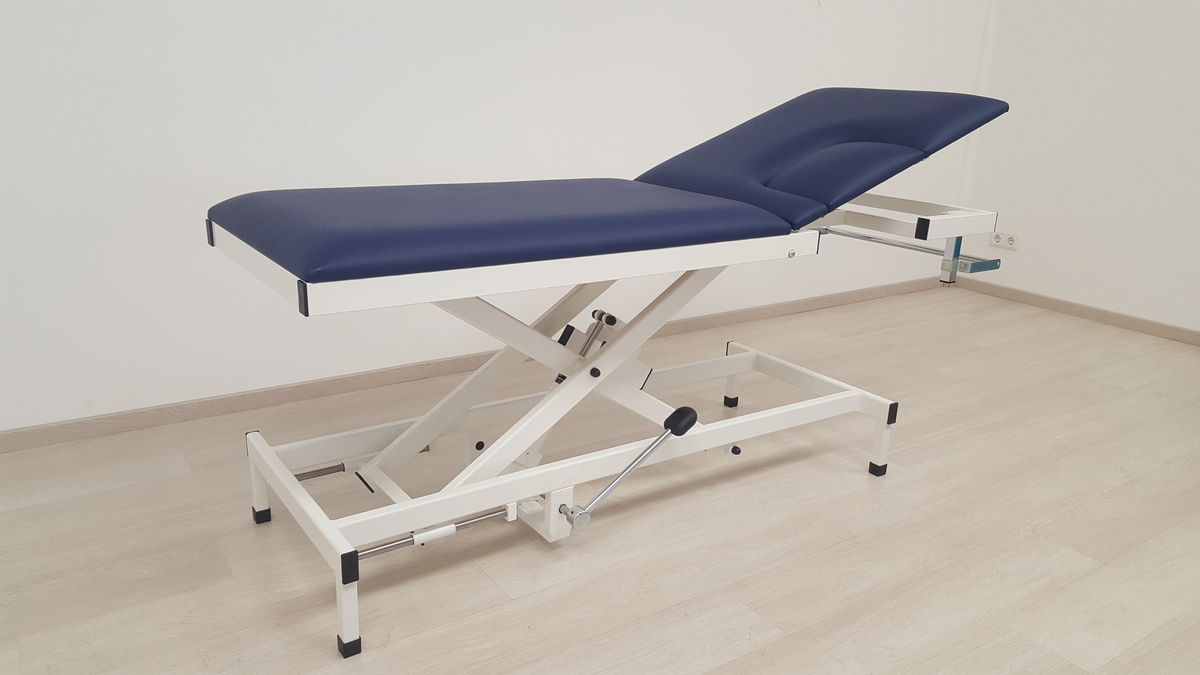

El sistema hidráulico, regulable de forma independiente de la alimentación eléctrica, se acciona mediante la bomba de pie integrada: se pisa la palanca para elevar el bastidor tapizado y se levanta la palanca con el pie para descenderlo. El recorrido total de 420 mm se consigue gracias al mecanismo de tijera, que permite elevar o bajar la camilla incluso con pacientes de hasta 200 kg sin esfuerzo. La estabilidad y robustez del conjunto se logran mediante las cartelas de refuerzo en las esquinas del bastidor. El respaldo se regula hasta +30° en 13 posiciones de bloqueo.
3. Especificaciones técnicas
A continuación se detallan las características de referencia de la camilla de ecocardiografía hidráulica de tijera AGA:
Especificaciones del fabricante
| Característica | Valor |
|---|---|
| Longitud | 1900 mm |
| Respaldo / tablero principal | 800 / 1100 mm |
| Regulación de altura | 500 – 920 mm (hidráulica) |
| Secciones del tapizado | 3 secciones |
| Grosor del tapizado | 64 mm |
| Regulación del respaldo | +30° (cremallera, 13 posiciones) |
| Abertura para ecocardiografía | 325 x 260 mm (L x W) |
| Carga máxima | 200 kg |
Nota: el término “bastidor” en esta gama hace referencia únicamente al marco del tablero tapizado. Las diagonales del bastidor y el bastidor de base se suministran solo en acabado lacado.
Referencias disponibles
| Referencia AGA | Bastidor | Anchura |
|---|---|---|
| H-EKA 1065/Y 920 | Lacado | 650 mm |
| H-EKA 2065/Y 920 | Cromado | 650 mm |
| H-EKA 1080/Y 920 | Lacado | 800 mm |
| H-EKA 2080/Y 920 | Cromado | 800 mm |
La versión estándar incluye: inserto tapizado extraíble (deslizante) para cerrar la abertura de ecocardiografía y protectores de suelo (tapas de empuje) en las cuatro patas ajustables.
Accesorios y opciones disponibles
| Referencia | Artículo | Detalle | Tipo |
|---|---|---|---|
| FPH-10 | Palanca de pie | Con eje de transmisión y pieza de conexión. Permite accionar la regulación hidráulica de altura desde ambos lados. | Accesorio |
| LR-75 | Juego de ruedas | Ruedas Ø 75 mm — cuatro ruedas giratorias, dos totalmente bloqueables. No es posible su montaje posterior. | Opción de fábrica |
| LR-125 | Juego de ruedas | Ruedas Ø 125 mm — cuatro ruedas giratorias, dos totalmente bloqueables. No es posible su montaje posterior. | Opción de fábrica |
| LR/Z-125 | Sistema de ruedas con freno centralizado | Ruedas giratorias dobles Ø 125 mm — movilidad mediante sistema de bloqueo centralizado: las cuatro ruedas conectadas entre sí por varillas, pedales dispuestos en diagonal en cabecero y pie, con marcado de color (verde = lista para mover, rojo = bloqueada). No es posible su montaje posterior. | Opción de fábrica |
| P-2065/A | Portarrollos de papel | Para anchura de 650 mm — cromado, compuesto por dos kits de fijación, dos soportes, dos abrazaderas y barra portarrollos (longitud 615 / 795 mm, Ø 20 x 1 mm), para montaje en el marco del tapizado. | Accesorio |
| P-2080/A | Portarrollos de papel | Para anchura de 800 mm — cromado, compuesto por dos kits de fijación, dos soportes, dos abrazaderas y barra portarrollos (longitud 615 / 795 mm, Ø 20 x 1 mm), para montaje en el marco del tapizado. | Accesorio |
Las camillas de ecocardiografía hidráulicas de tijera pueden equiparse, por ejemplo, con protección perimetral de bordes/impactos o con tapizado de piel sintética en otro color bajo pedido. Cada configuración se cotiza individualmente (bastidor, color del tapizado, altura y accesorios).
4. Equivalencias y referencias cruzadas
Las cuatro referencias AGA de esta familia (H-EKA 1065/Y 920, H-EKA 2065/Y 920, H-EKA 1080/Y 920 y H-EKA 2080/Y 920) son variantes del mismo fabricante (AGA Sanitätsartikel, Alemania) que difieren únicamente en el acabado del bastidor (lacado o cromado) y en la anchura del tablero (650 u 800 mm); cualquier referencia de la serie puede considerarse equivalente directo dentro de la propia marca si coincide la anchura requerida. Las versiones con elevación manual por manivela (H-EKA …/H), hidráulica estándar (H-EKA …/Y) y eléctrica (H-EKA …/E) resuelven la misma función clínica con otro sistema de accionamiento.
A nivel de categoría existen soluciones específicas de ecocardiografía en otros fabricantes, expresadas como comparación funcional, no intercambiables 1:1:
| Fabricante / Marca | Familia / Modelo | Nivel de Equivalencia | Diferencias Técnicas / Observaciones |
|---|---|---|---|
| MPI – Medical Positioning (EE. UU.) | EchoBed® X – Echo Table | Comparable por categoría (no intercambiable 1:1) | Mesa de ecocardiografía con acceso para transductor y diseño orientado a la ergonomía del especialista. Verificar regulación de altura (eléctrica frente a hidráulica), dimensiones de la abertura, carga máxima y material antes de sustitución. |
| Mirion (EE. UU.) | Echo Pro™ Echocardiography Table | Comparable por categoría (no intercambiable 1:1) | Chasis abierto con cojín de exploración cardíaca abatible que permite acceso del transductor desde ambos lados. Verificar rango de altura, carga máxima y medidas del tablero frente a la AGA H-EKA/Y 920. |
| Oakworks Medical (EE. UU.) | Serie de mesas de ecografía/ecocardiografía 65258-Txx | Comparable por categoría (no intercambiable 1:1) | Mesa de ecografía con recorte para transductor y accesorios de posicionamiento. Confirmar referencia concreta, recorrido de altura y carga máxima antes de su uso en licitación. |
No existe tabla de equivalencias validada por el fabricante que cruce la referencia AGA H-EKA/Y 920 con códigos de terceros de forma 1:1; para cualquier sustitución en licitaciones o concursos, se recomienda verificar campo por campo (longitud y anchura del tablero, rango de altura, dimensiones de la abertura, carga máxima y accesorios incluidos) y consultar con nuestro departamento técnico.
5. Consejos de selección y variantes de interés
- Anchura del tablero: la versión de 650 mm (H-EKA 1065/Y 920 o H-EKA 2065/Y 920) es ideal para consultas con espacio reducido; la de 800 mm (H-EKA 1080/Y 920 o H-EKA 2080/Y 920) ofrece mayor superficie de apoyo, recomendada para pacientes de mayor complexión o estudios prolongados.
- Acabado del bastidor: el cromado (series 20xx) ofrece mayor resistencia a golpes y agentes externos; el lacado (series 10xx) mantiene la misma estabilidad estructural.
- Recorrido máximo: si necesita bajar la camilla hasta la altura de una silla de ruedas (aproximadamente 500 mm) o adaptarse a superficies muy bajas, esta variante hidráulica de tijera es la opción de referencia; la versión eléctrica de tijera (H-EKA …/E 965, recorrido 535–965 mm) es la alternativa motorizada de la misma familia.
- Accionamiento por ambos lados: para operar la hidráulica desde ambos lados, solicite la palanca de pie adicional FPH-10.
- Movilidad: la camilla se suministra con patas niveladoras fijas; si precisa desplazarla por la consulta, solicite el juego de ruedas LR-75 o LR-125, o el sistema de freno centralizado LR/Z-125 (opción de fábrica, no instalable posteriormente).
- Equipamiento adicional: portarrollos de papel P-2065/A (650 mm) o P-2080/A (800 mm) para montaje en el marco del tapizado.
Para configuraciones especiales, colores de tapizado, pliegos de licitación o presupuestos por volumen, nuestro equipo técnico-comercial está a su disposición.
| marca | AGA |
|---|---|
| Bastidor | Lacado, Cromado |
| Anchura | 650 mm, 800 mm |
| longitud | 1900 mm |
| Respaldo / tablero principal | 800 / 1100 mm |
| Regulación de altura | 500 – 920 mm (hidráulica) |
| Secciones del tapizado | 3 secciones |
| Grosor del tapizado | 64 mm |
| Regulación del respaldo | +30° (cremallera) |
| Abertura para ecocardiografía | 325 x 260 mm (L x W) |
| Carga máxima | 200 kg |
| Referencia AGA | H-EKA 1065/Y 920, H-EKA 2065/Y 920, H-EKA 1080/Y 920, H-EKA 2080/Y 920 |
| fabricante | AGA Sanitätsartikel GmbH (Löhne, Alemania) |
| referencia | AGA-H-EKA-Y-920 |
| tipo_de_producto | Camilla de exploración para ecocardiografía con elevación hidráulica de tijera |
| accionamiento | Hidráulico mediante bomba de pie integrada |
| tablero_principal | Respaldo 800 mm / tablero principal 1100 mm |
| regulacion_de_altura | 500 – 920 mm (hidráulica, recorrido 420 mm) |
| secciones_del_tapizado | 3 secciones |
| grosor_del_tapizado | 64 mm |
| regulacion_del_respaldo | +30° (cremallera, 13 posiciones de bloqueo) |
| abertura_para_ecocardiografia | 325 x 260 mm (L x W) |
| carga_maxima | 200 kg |
| anchuras_disponibles | 650 mm y 800 mm |
| acabados_del_bastidor | Lacado (series 10xx) y cromado (series 20xx) |
| material_del_bastidor | Acero al carbono: diagonales y bastidor de base lacados; perfiles del marco del tapizado lacados o cromados |
| incluido_de_serie | Inserto tapizado extraíble (deslizante) para cierre de la abertura de eco y protectores de suelo en las 4 patas ajustables |
| accesorios | FPH-10, LR-75, LR-125, LR/Z-125, P-2065/A, P-2080/A |
| uso_recomendado | Consultas de cardiología, unidades de diagnóstico no invasivo y salas de ecocardiografía |
