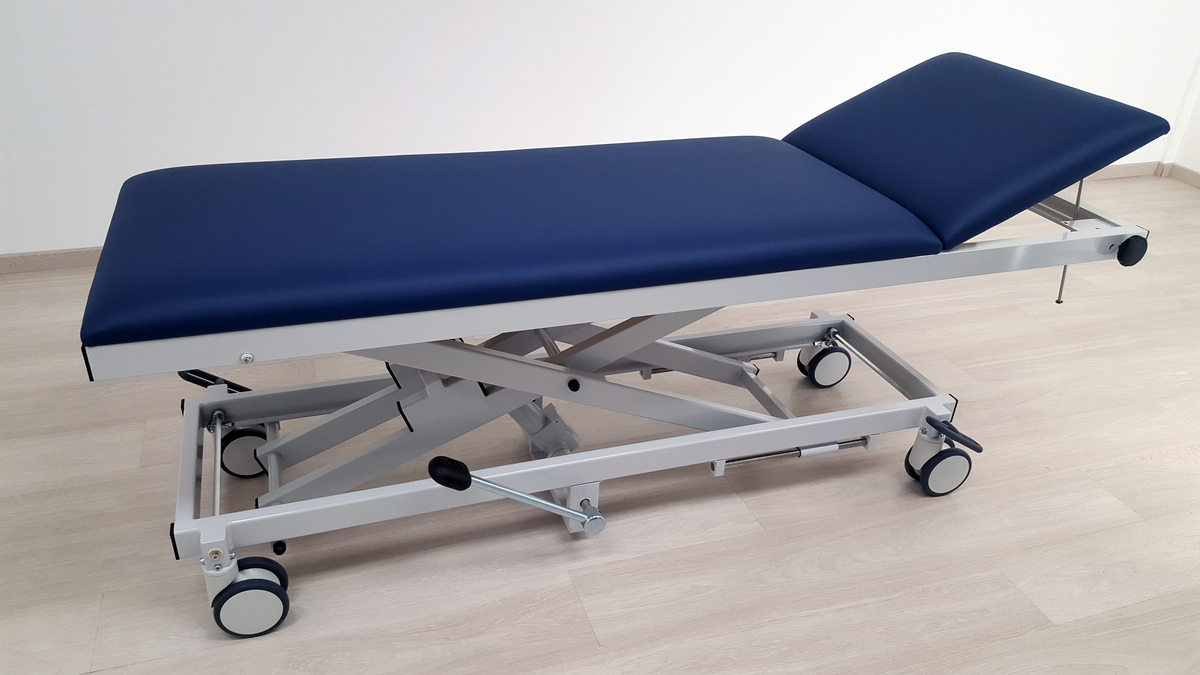

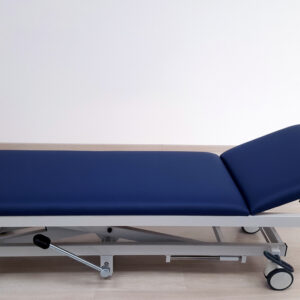

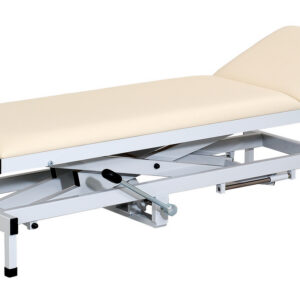

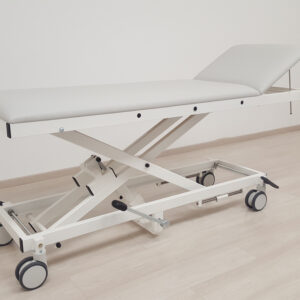

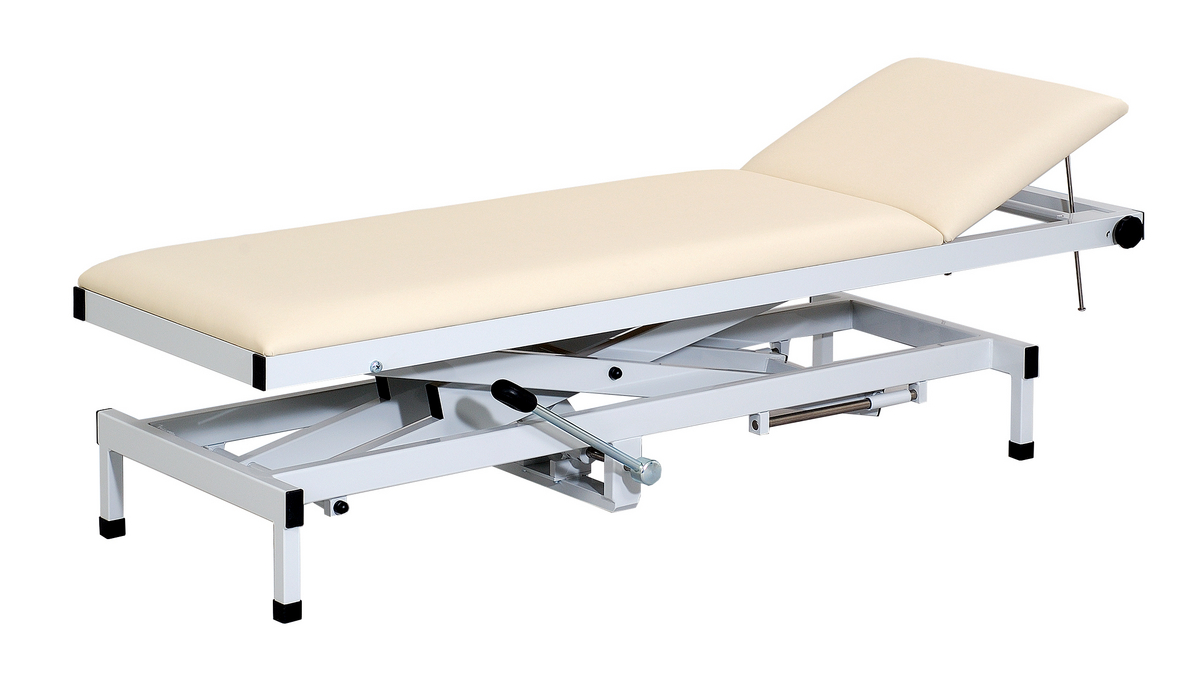

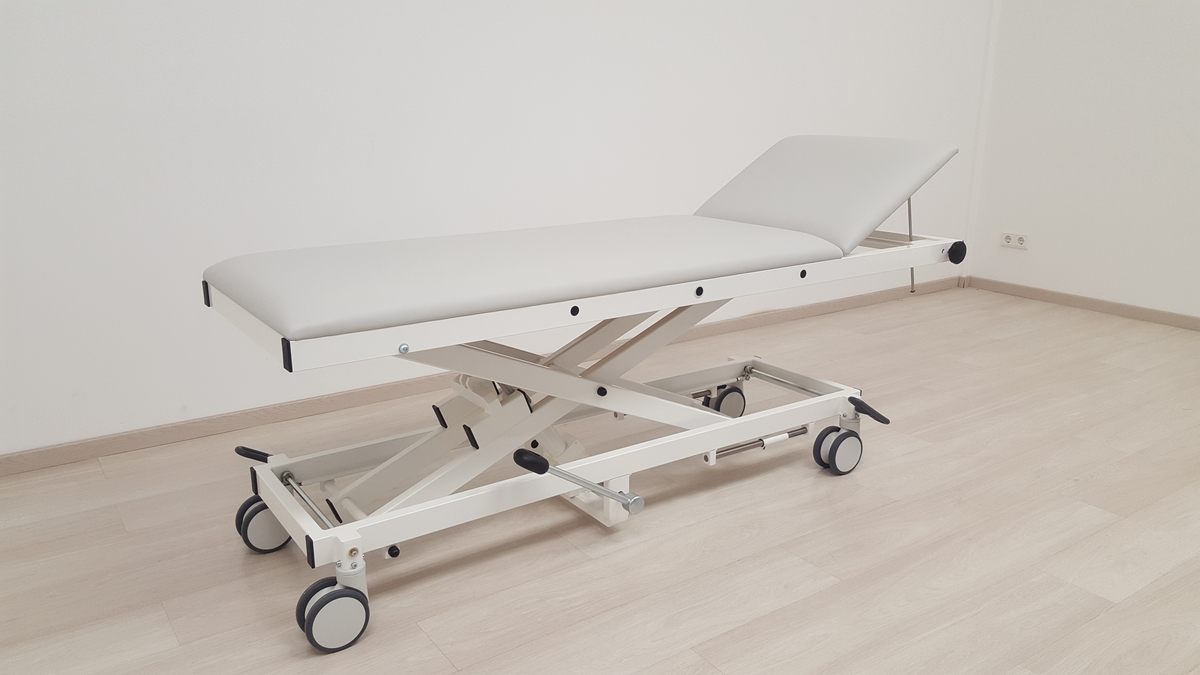

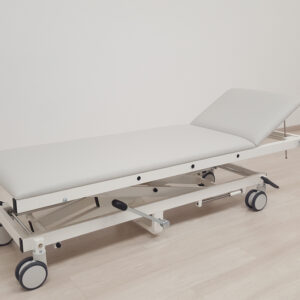

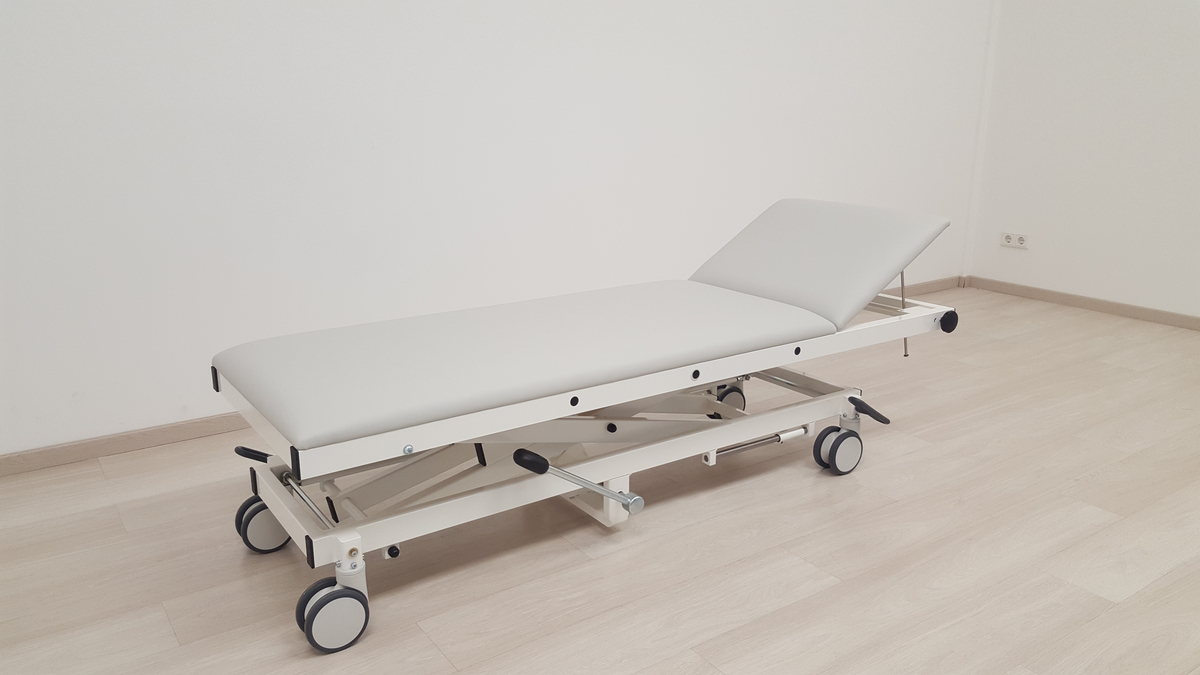

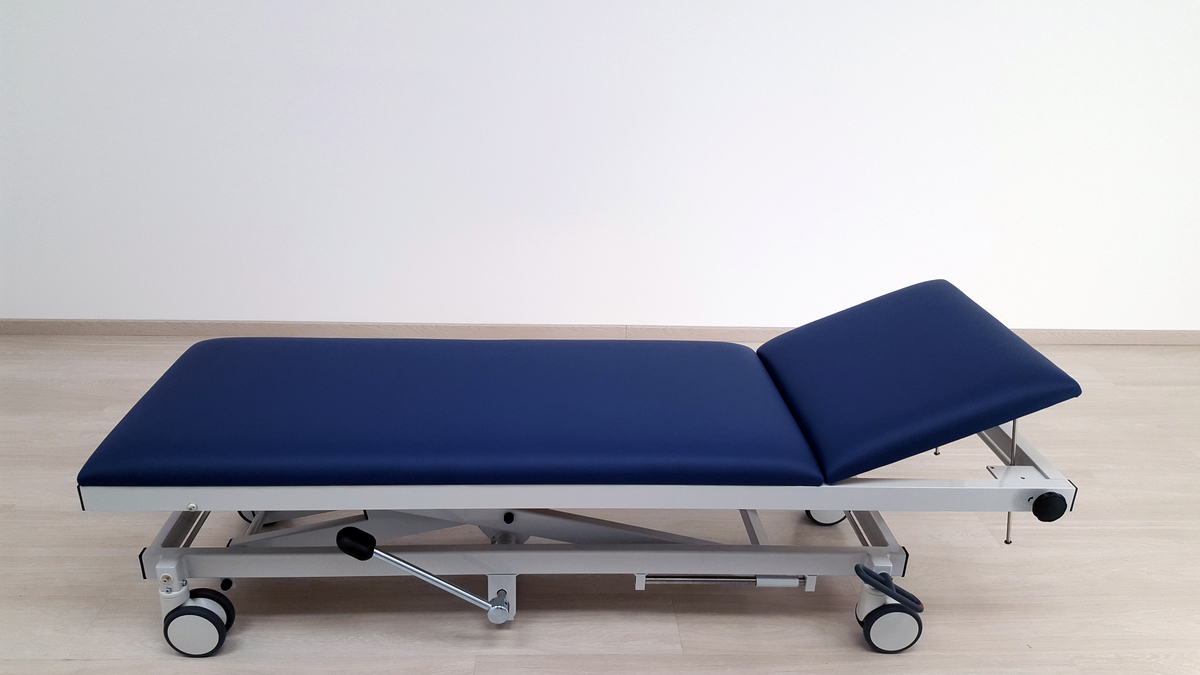

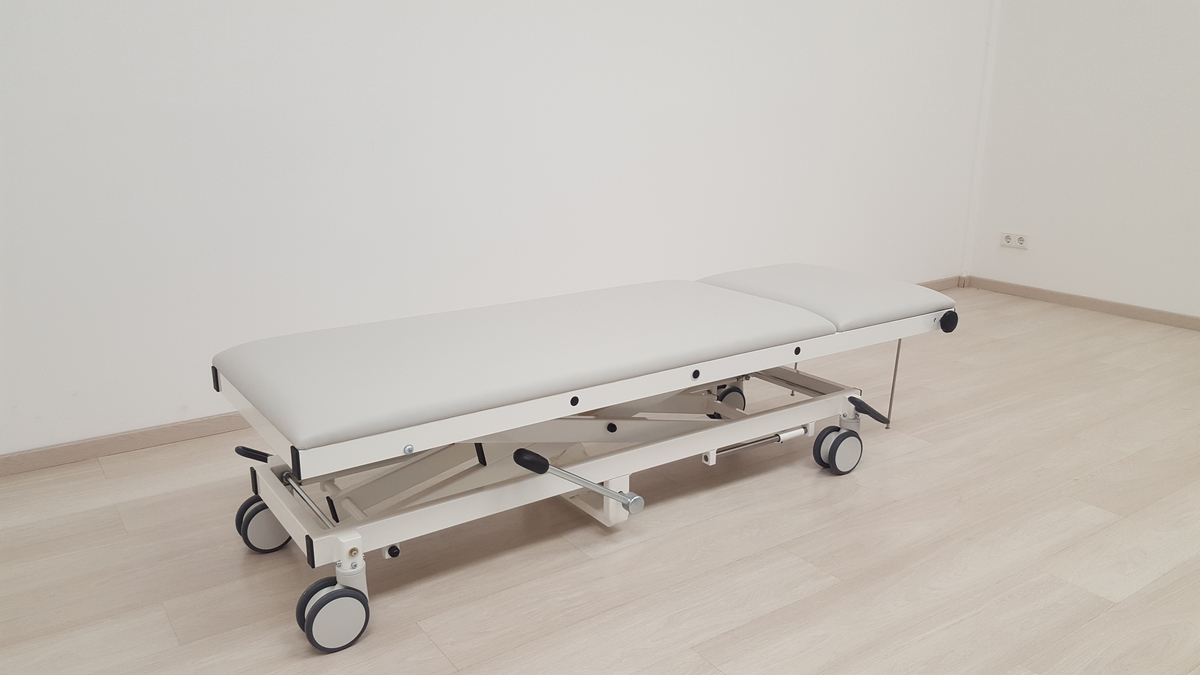

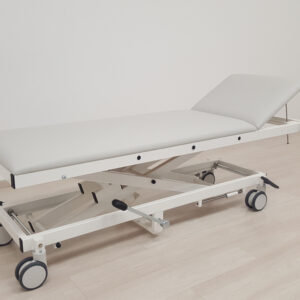

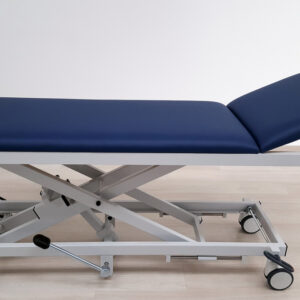

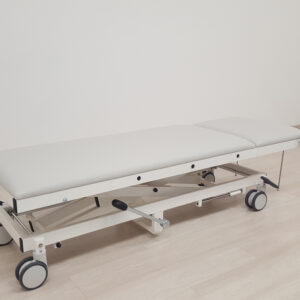

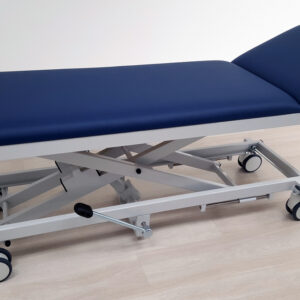

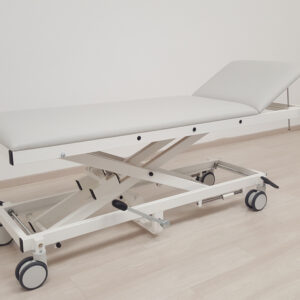

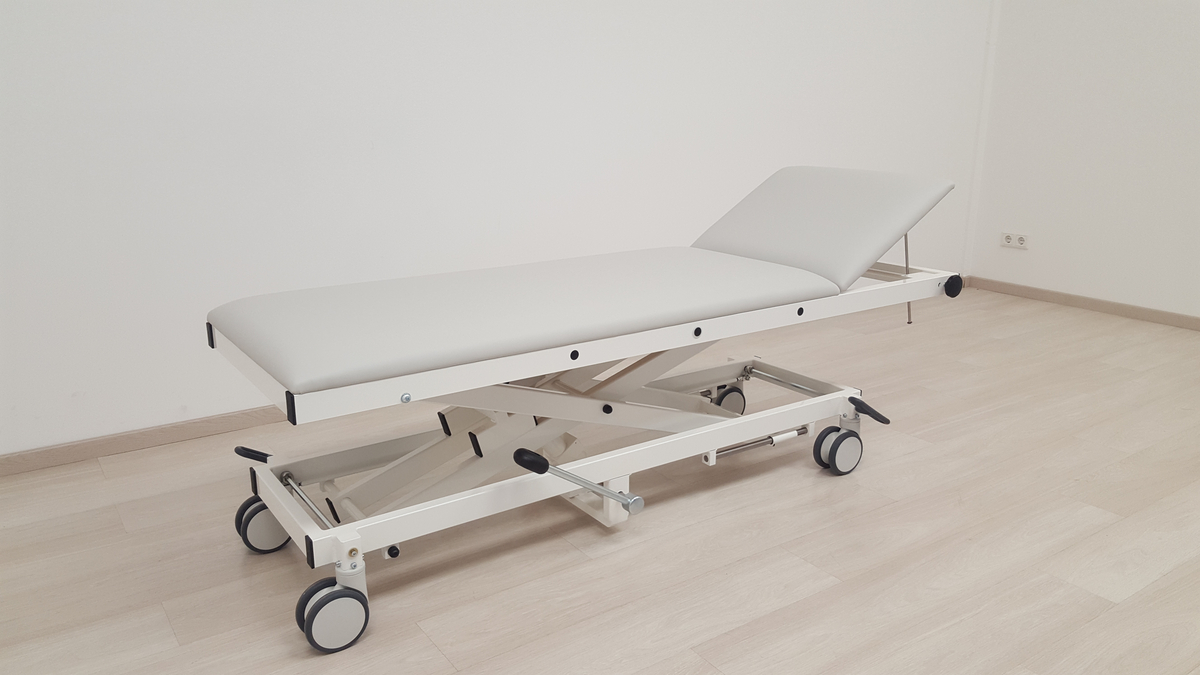

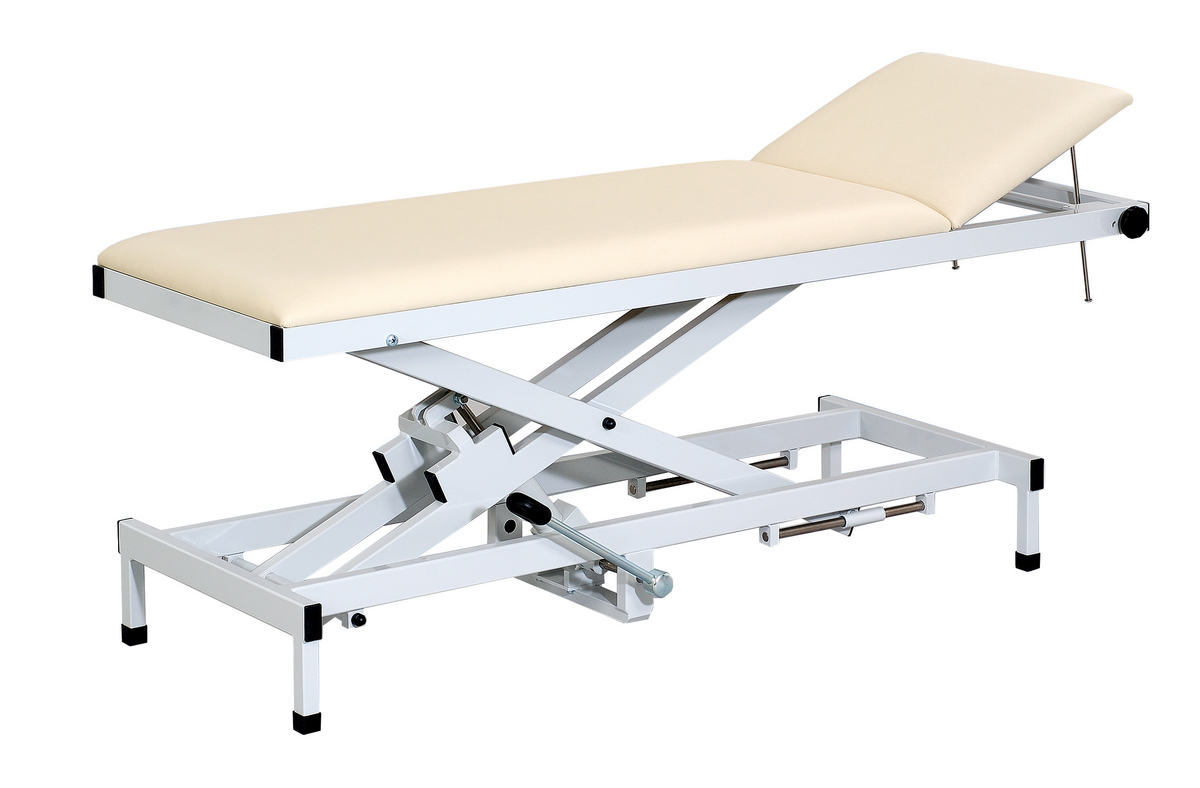

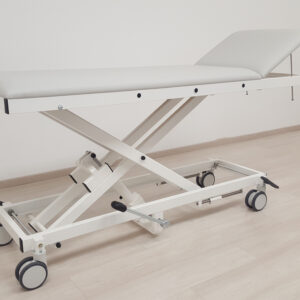

Camilla de exploración AGA hidráulica de tijera · Altura 500–980 mm · Bomba de pie · 2 secciones · Cabecero +40° · Carga 200 kg · Ref. H-U 1065/Y 980 a H-GYMK 20100/Y 980 (SKU AGA-H-U-Y-980)

1. Presentación del equipo

La camilla de exploración hidráulica de tijera AGA (SKU AGA-H-U-Y-980) es la solución profesional para consultas médicas, gabinetes, unidades de exploración y centros de diagnóstico que necesitan un recorrido de altura excepcional sin depender de la red eléctrica. Fabricada por AGA Sanitätsartikel GmbH (Löhne, Alemania), combina la calidad de fabricación alemana con un sistema hidráulico de bomba de pie integrada: robusto, silencioso, sin consumo energético y con mínimas necesidades de mantenimiento.

Gracias a su mecanismo de tijera, alcanza un recorrido de 480 mm y puede descender hasta que el borde superior del tapizado queda a unos 500 mm del suelo, a la altura de una silla de ruedas. Esto facilita enormemente la transferencia y el acceso al plano de exploración de pacientes mayores, frágiles o con movilidad reducida. Se comercializa en dos acabados de bastidor para el marco del tapizado (lacado y cromado) y en tres anchuras (650, 800 y 1.000 mm); cada configuración se cotiza bajo presupuesto según bastidor, color del tapizado, altura y accesorios.

2. Explicación técnica: cómo trabaja la elevación hidráulica de tijera

La hidráulica, regulable de forma totalmente independiente de la alimentación eléctrica, se acciona mediante la bomba de pie integrada: pisando la palanca se eleva el bastidor tapizado y, para descenderlo, se levanta el pedal con el pie. La regulación de altura puede realizarse sin esfuerzo incluso con pacientes de hasta 200 kg. Para poder accionar la hidráulica desde ambos lados de la camilla, existe la opción de instalar una palanca de pie adicional (ref. FPH-10), disponible con cargo extra.

El gran recorrido vertical se consigue mediante el mecanismo de tijera, que multiplica el desplazamiento sin necesidad de columnas largas que comprometan la estabilidad. La estabilidad y robustez del conjunto se logran con las placas de refuerzo (cartelas) en las esquinas del bastidor. Las diagonales del bastidor y el bastidor inferior se fabrican en acero en bruto lacado; los perfiles del bastidor del tapizado pueden ser de acero en bruto lacado o cromado según la referencia elegida.

El tapizado, de 2 secciones (cabecero y superficie principal), tiene un grosor de 64 mm en cada segmento. El cabecero se regula de forma continua hasta +40° y se fija mediante un mango con mecanismo de varillas de bloqueo. Nota sobre nomenclatura: en esta gama, el término «bastidor» se refiere únicamente al marco del tablero tapizado; el bastidor inferior y las diagonales solo se suministran en acabado lacado. La versión estándar incluye protectores de suelo (tapas de clip) en las cuatro patas regulables.

3. Especificaciones técnicas y referencias

Especificaciones del fabricante

Referencias disponibles

Las referencias H-GYMK 10100/Y 980 y H-GYMK 20100/Y 980 corresponden a la anchura de 1.000 mm indicada en el catálogo del fabricante.

Accesorios y opciones disponibles

La versión estándar incluye

• Protectores de suelo (tapas de clip) en las cuatro patas regulables.

4. Equivalencias y referencias cruzadas

Las referencias de esta familia (H-U 1065/Y 980 y H-U 2065/Y 980 en ancho 650 mm; H-EKG 1080/Y 980 y H-EKG 2080/Y 980 en ancho 800 mm; H-GYMK 10100/Y 980 y H-GYMK 20100/Y 980 en ancho 1.000 mm) son variantes del mismo fabricante AGA Sanitätsartikel que difieren únicamente en el acabado del bastidor del tapizado (lacado o cromado) y en la anchura del tablero. Todas comparten longitud de 1.900 mm, regulación hidráulica de altura de 500–980 mm, tapizado de 2 secciones de 64 mm, cabecero +40° con varillas de bloqueo y carga máxima de 200 kg, por lo que pueden considerarse equivalentes directos dentro de la propia marca si coincide la anchura requerida.

Dentro de la misma familia AGA, las camillas de exploración hidráulica estándar (H-U 1065/Y a H-EKG 3080/Y, rango 650–850 mm), la eléctrica de tijera (H-U …/E 930, rango 500–930 mm), la hidráulica de tijera con cabecero negativo (H-SU …) y las versiones de ecocardiografía de tijera (H-EKA …/Y 920) resuelven la misma función clínica con otro sistema de accionamiento o recorrido, constituyendo alternativas de la propia marca.

No se dispone de una tabla de equivalencias 1:1 validada por el fabricante que cruce estas referencias con códigos exactos de otros fabricantes. A nivel de categoría existen camillas de exploración hidráulicas de 2 secciones de fabricantes europeos como Malvestio, Promotal, Meden-Inmed o Favero, comparables de forma funcional (no intercambiables 1:1). Ante cualquier sustitución en licitaciones o concursos se recomienda verificar campo por campo: longitud y anchura del tablero, rango de altura (500–980 mm), tipo de accionamiento, grosor y secciones del tapizado, ángulo y mecanismo del cabecero, carga máxima (200 kg) y accesorios incluidos, así como consultar con nuestro departamento técnico.

5. Consejos de selección y variantes de interés

• Anchura del plano: la versión de 650 mm (H-U 1065/Y 980 o H-U 2065/Y 980) es la más compacta, ideal para consultas con espacio reducido; la de 800 mm (H-EKG 1080/Y 980 o H-EKG 2080/Y 980) ofrece mayor superficie de apoyo, recomendada para cardiología, pruebas de esfuerzo o pacientes de complexión amplia; la de 1.000 mm (serie H-GYMK) cubre usos de gran superficie.
• Acabado del bastidor: el lacado (series 10xx) es la opción económica; el cromado (series 20xx) aporta estética clásica y mayor resistencia a golpes. El bastidor inferior y las diagonales solo se suministran en acabado lacado.
• Accesibilidad: si la prioridad es descender hasta altura de silla de ruedas (aprox. 500 mm) para pacientes mayores o con movilidad reducida, esta versión hidráulica de tijera con recorrido de 480 mm es la opción de referencia dentro de la gama sin conexión eléctrica.
• Accionamiento por ambos lados: añada la palanca de pie adicional FPH-10 para operar la hidráulica desde ambos lados de la camilla.

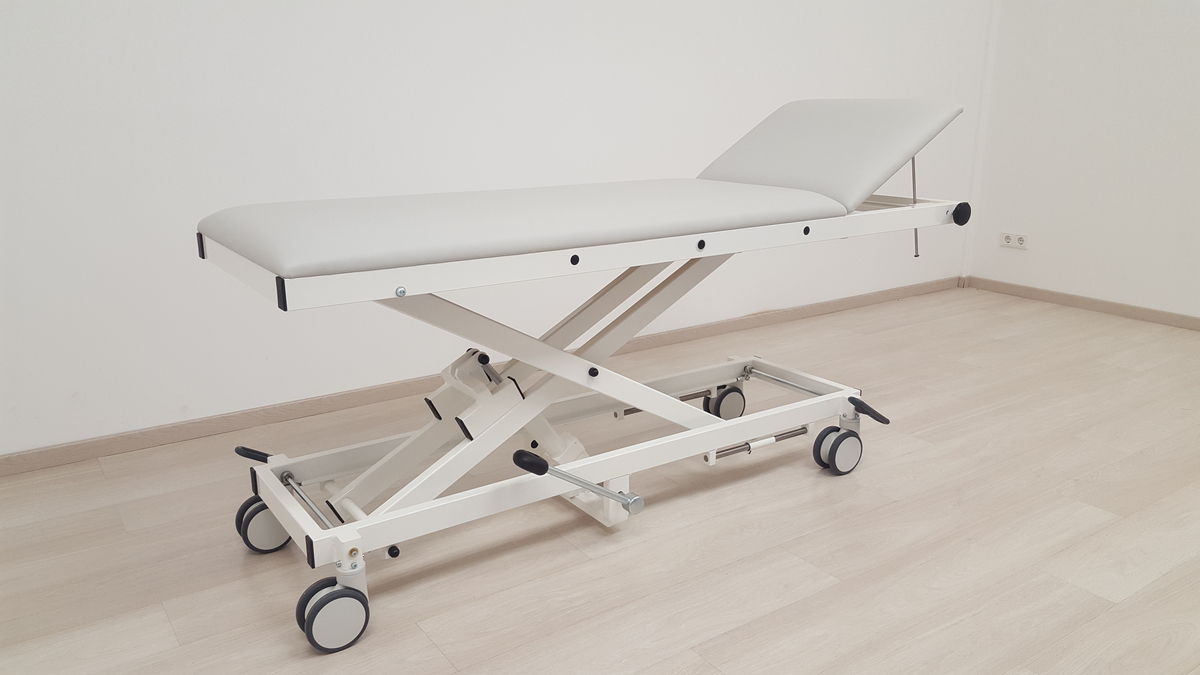

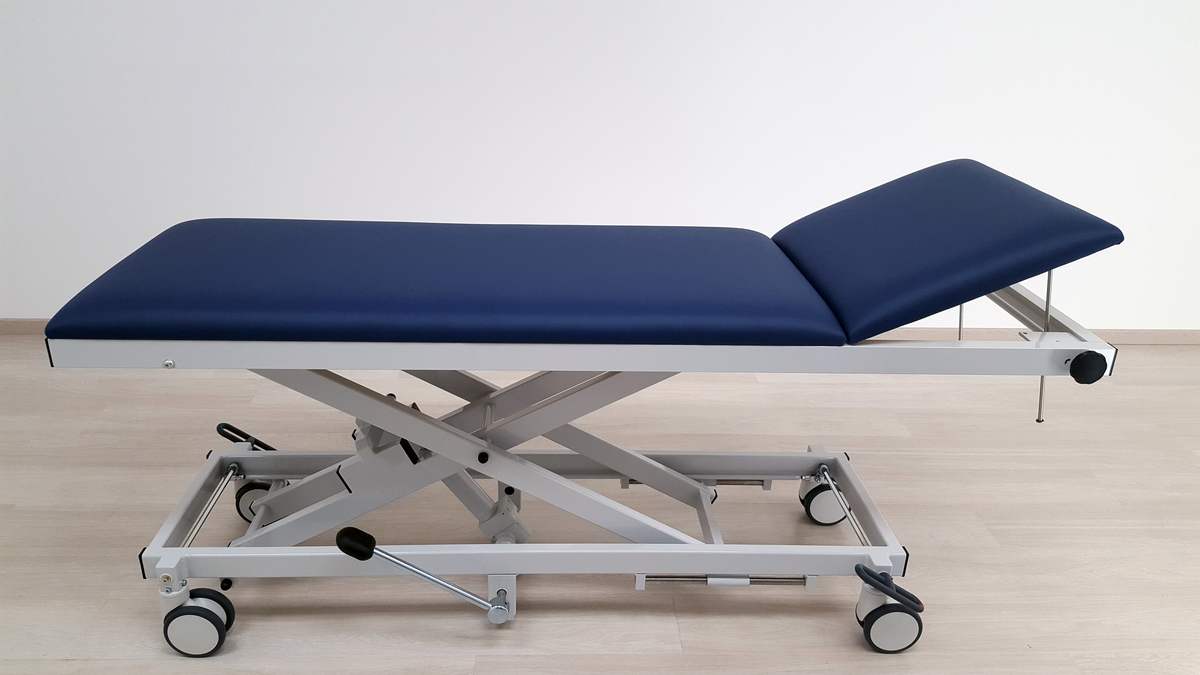

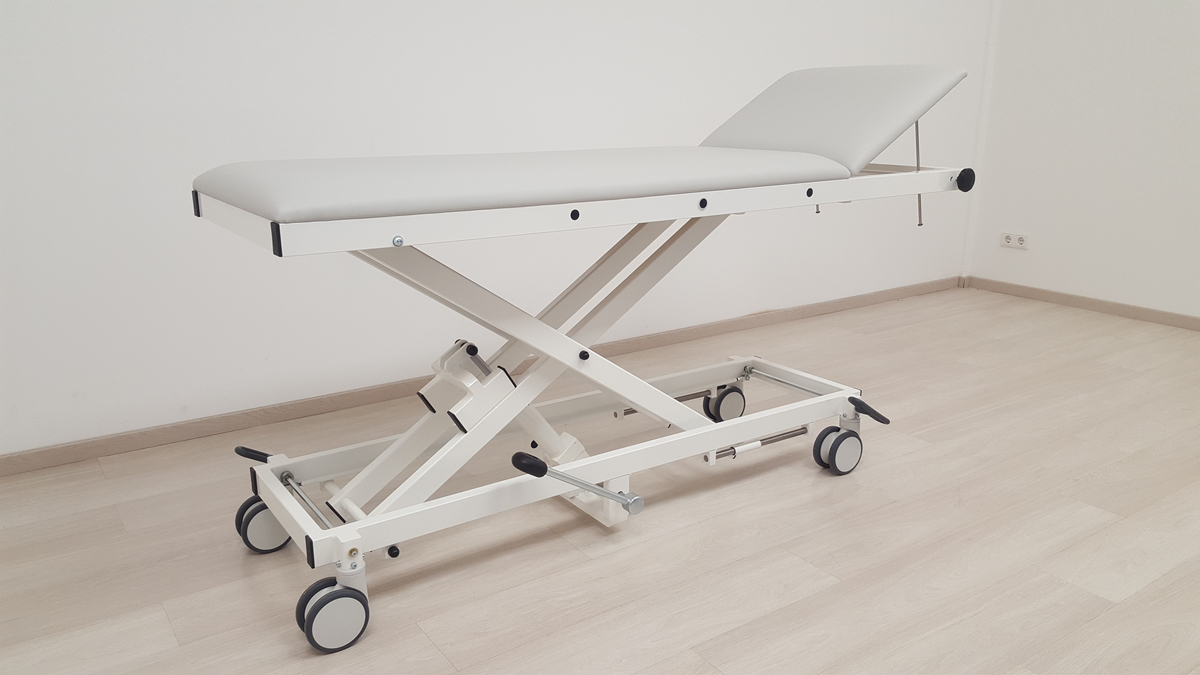

• Movilidad: la camilla se suministra con patas regulables con protectores de suelo; si precisa desplazarla por la consulta, solicite los juegos de ruedas LR-75 o LR-125, o el sistema de freno centralizado LR/Z-125 (opción de fábrica, no instalable posteriormente).
• Opciones de fábrica (no retroinstalables): el orificio facial (GS-1710) con su inserto EfGS, la regulación del cabecero por muelle de gas (KVG), los rieles normalizados (OPS-40/A a OPS-170/A) y el sistema de ruedas con freno centralizado (LR/Z-125) deben solicitarse en el momento del pedido si los necesita.
• Variante motorizada: si prefiere un ajuste eléctrico, valore la camilla de exploración eléctrica de tijera AGA (ref. H-U …/E 930, rango 500–930 mm).

Producto comercializado bajo pedido con presupuesto formalizado; consulte a nuestro equipo técnico-comercial para plazos, colores de tapizado, configuraciones especiales y condiciones.
