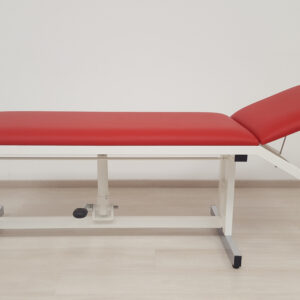

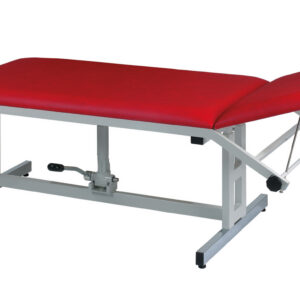

Camilla de exploración AGA hidráulica con cabecero negativo ±30° (posición head-down) | Altura 650–850 mm · 1.900 mm · Carga 200 kg | Ref. H-SU 1065/Y a H-SU 3080/Y (SKU AGA-H-SU-Y)
Camilla de exploración hidráulica de 2 secciones con cabecero regulable de forma continua hasta ±30°, fabricada por AGA Sanitätsartikel (Alemania). Su posición de cabecero negativo o head-down (cabecero por debajo de la horizontal) es la preferida para la valoración ecográfica de las partes blandas del cuello, como la glándula tiroides. La elevación de altura (650–850 mm) se acciona mediante bomba de pie integrada, sin depender de la red eléctrica y sin esfuerzo incluso con pacientes de hasta 200 kg. Tablero de 1.900 mm, tapizado de 64 mm, guías dobles de precisión sin balanceo y bastidor disponible en lacado, cromado o acero inoxidable, en anchos de 650 y 800 mm. Producto comercializado bajo presupuesto: cada configuración se cotiza según bastidor, color del tapizado, altura y accesorios.
1. Introducción comercial

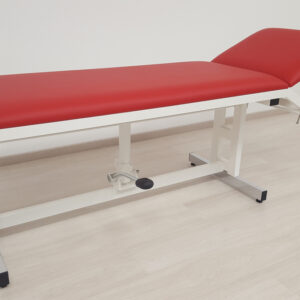

La camilla de exploración con elevación hidráulica y cabecero negativo AGA (SKU AGA-H-SU-Y) es la solución profesional de AGA Sanitätsartikel GmbH (Löhne, Alemania) para consultas médicas, gabinetes de ecografía, unidades de exploración y centros de diagnóstico que necesitan regular la altura de trabajo sin depender de la red eléctrica. Combina la calidad de fabricación alemana con un sistema hidráulico de bomba de pie integrada: robusto, silencioso, sin consumo energético y con mínimas necesidades de mantenimiento.
Es el modelo básico de 2 secciones de toda la serie de mesas de exploración de AGA con cabecero positivo y negativo en cuanto a tapizado, estructura, dimensiones y patrón de perforación. Se comercializa en dos anchos de tablero (650 y 800 mm) y tres acabados de bastidor (lacado, cromado y acero inoxidable); cada configuración se cotiza bajo presupuesto según acabado, anchura y accesorios.
2. Explicación técnica del equipo

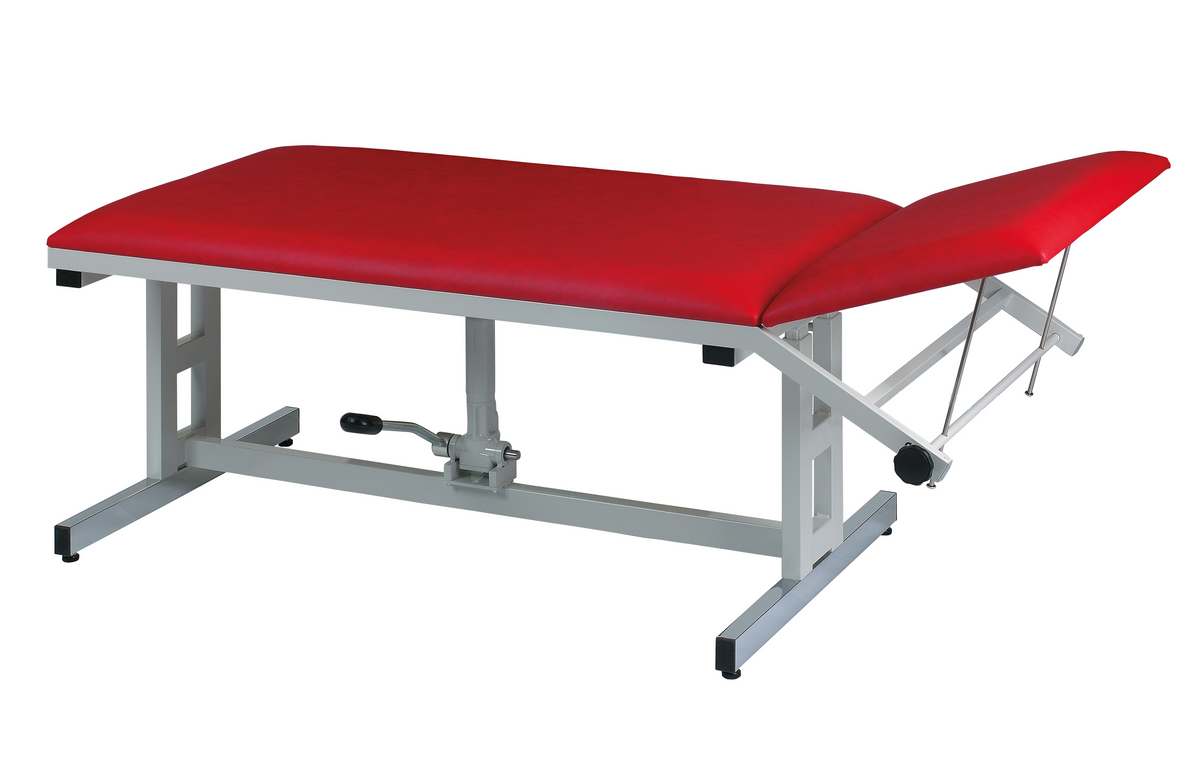

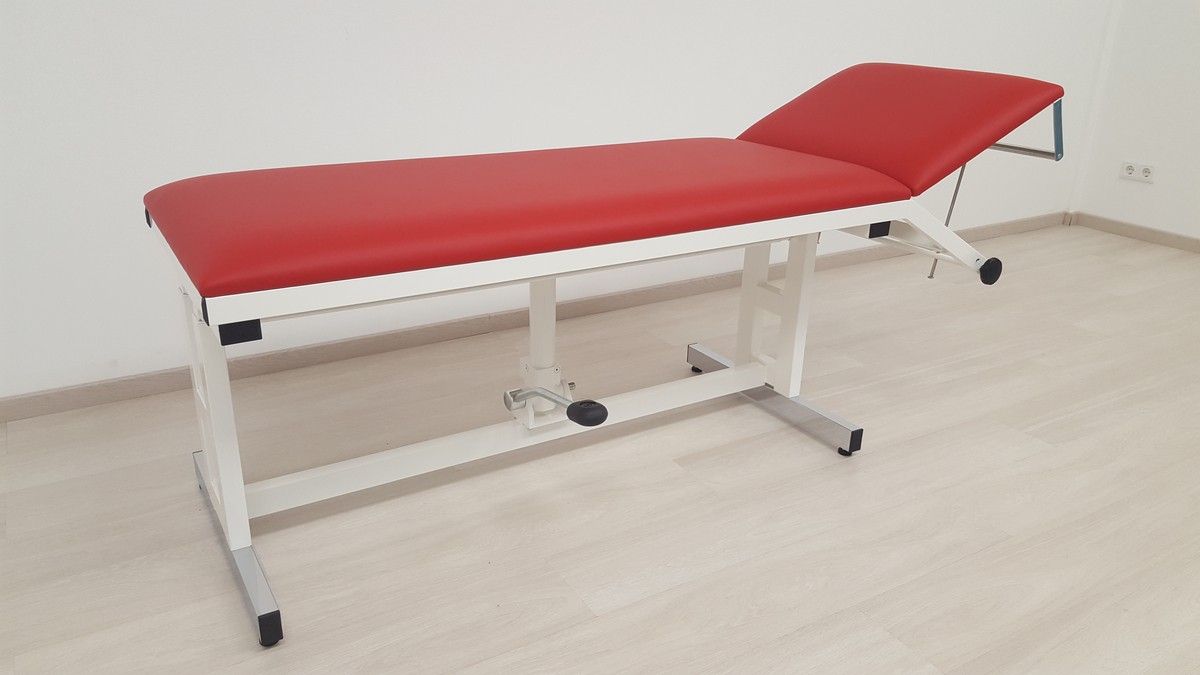

La elevación hidráulica permite ajustar la altura del plano de exploración de forma independiente de la alimentación eléctrica, una prestación muy demandada cuando no se dispone de toma de corriente junto a la camilla o se prefiere una solución de bajo mantenimiento. El sistema se acciona mediante la bomba de pie integrada en posición central: pisando la palanca se eleva el bastidor tapizado y levantándola con el pie se desciende. La regulación puede realizarse sin esfuerzo incluso con pacientes de hasta 200 kg. Para operar la hidráulica desde ambos lados es posible añadir una palanca de pie adicional (Art. FPH-10).
Para evitar balanceos y oscilaciones de la superficie de exploración, la camilla se fabrica con guías dobles de precisión en escuadra, de modo que el ajuste de altura se produce sin desplazamiento lateral. La estabilidad y robustez del conjunto se logran mediante placas de refuerzo (cartelas) en las esquinas del bastidor, y los travesaños cromados de la base plana, equipados de serie con patas niveladoras, resisten mejor las influencias externas (p. ej., golpes de aspiradora) que una versión recubierta de plástico.

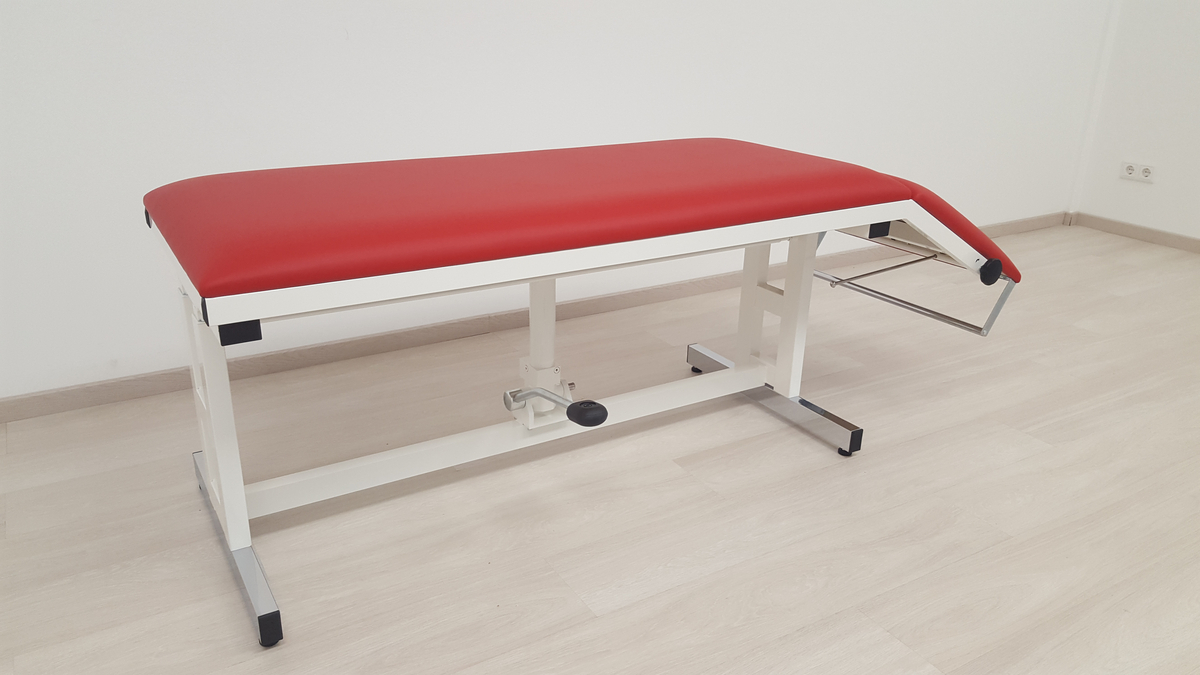

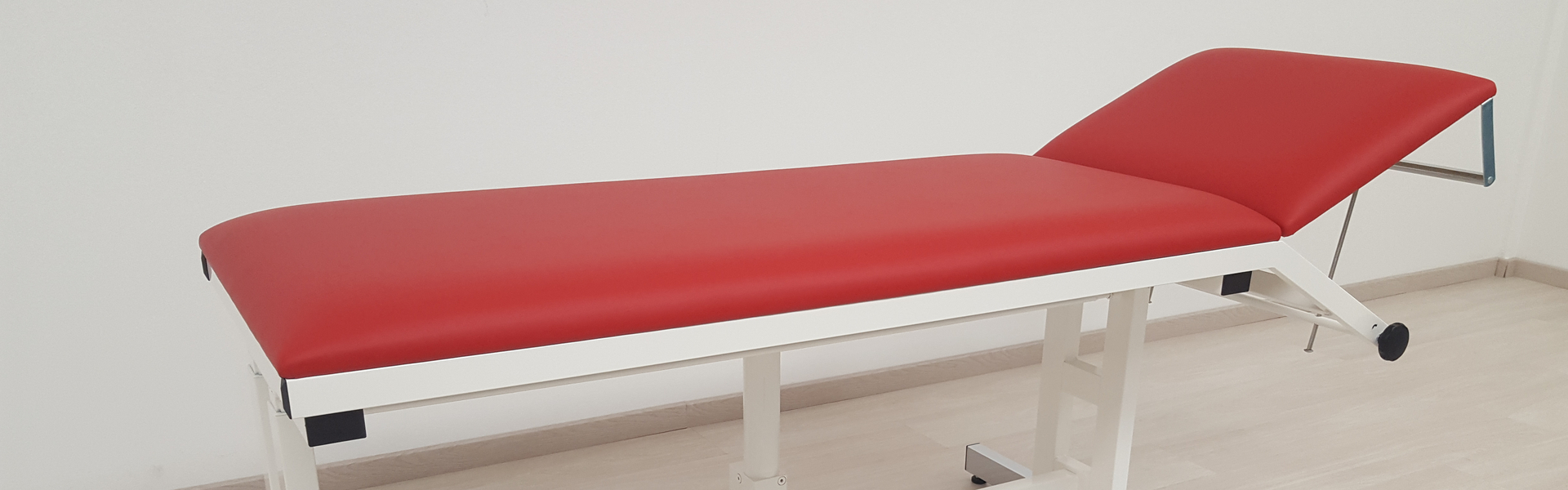

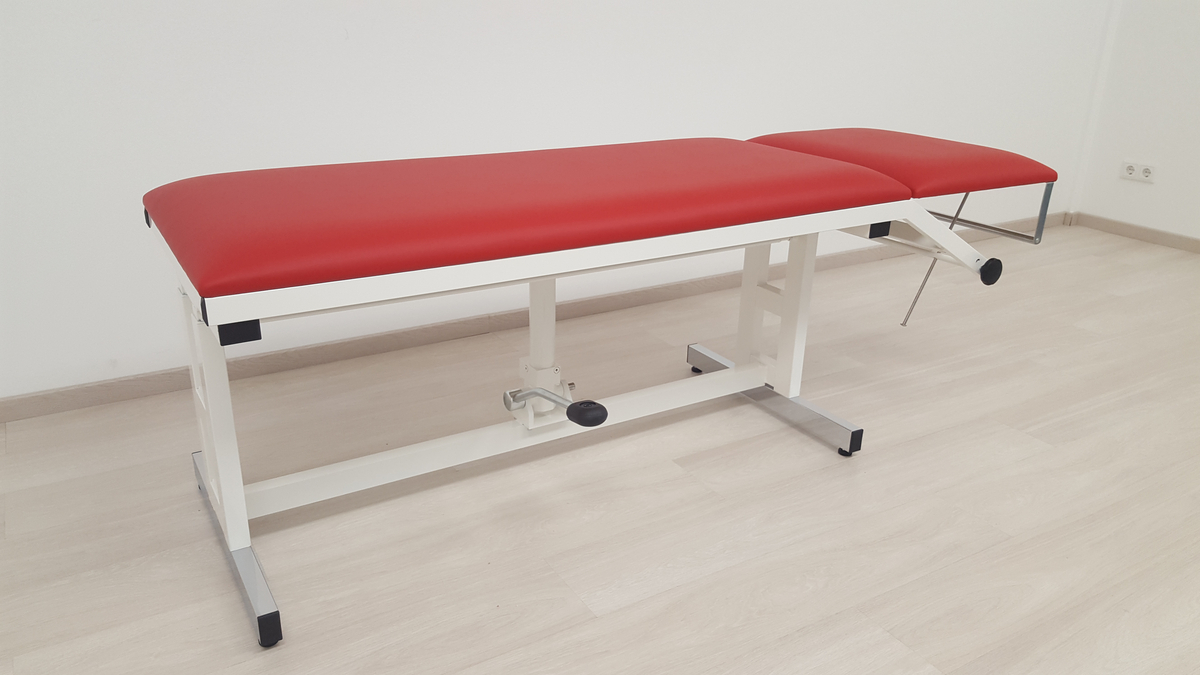

El cabecero se regula de forma continua hasta ±30° y se fija en la posición elegida mediante una maneta con mecanismo de varillas de bloqueo. La posición negativa o head-down (cabecero por debajo de la horizontal) es la preferida para ecografías de las partes blandas del cuello, por ejemplo de la glándula tiroides, ya que facilita la extensión del cuello y el acceso del transductor. Los dos segmentos de tapizado (cabecero y superficie principal) tienen cada uno un grosor de 64 mm, lo que aporta confort y durabilidad en uso clínico intensivo.
Nota sobre nomenclatura: en esta gama, el término «bastidor» se refiere únicamente al marco del tablero tapizado. El mecanismo de elevación de altura solo se suministra en acabado lacado y los travesaños (con patas niveladoras) en acabado cromado.
3. Especificaciones técnicas y referencias
Especificaciones del fabricante
| Característica | Valor |
|---|---|
| Longitud | 1900 mm |
| Cabecero / tablero principal | 500 / 1400 mm |
| Regulación de altura | 650 – 850 mm (hidráulica) |
| Secciones del tapizado | 2 secciones |
| Grosor del tapizado | 64 mm |
| Regulación del cabecero | +/- 30° (varillas de bloqueo) |
| Carga máxima | 200 kg |
Referencias disponibles
| Referencia AGA | Bastidor | Anchura | Regulación del cabecero |
|---|---|---|---|
| H-SU 1065/Y | Lacado | 650 mm | +/- 30° (varillas de bloqueo) |
| H-SU 2065/Y | Cromado | 650 mm | +/- 30° (varillas de bloqueo) |
| H-SU 3065/Y | Acero inoxidable | 650 mm | +/- 30° (varillas de bloqueo) |
| H-SU 1080/Y | Lacado | 800 mm | +/-30° (varillas de bloqueo) |
| H-SU 2080/Y | Cromado | 800 mm | +/-30° (varillas de bloqueo) |
| H-SU 3080/Y | Acero inoxidable | 800 mm | +/-30° (varillas de bloqueo) |
El término «bastidor» en la tabla se refiere únicamente al marco del tablero tapizado. Los perfiles del bastidor pueden ser de acero en bruto lacado (series 10xx), acero en bruto cromado (series 20xx) o acero inoxidable (series 30xx); el mecanismo de elevación siempre es lacado y los travesaños con patas niveladoras, cromados. La versión estándar incluye patas niveladoras sobre los travesaños cromados.
Accesorios y opciones disponibles
| Referencia | Artículo | Detalle | Tipo |
|---|---|---|---|
| FPH-10 | Palanca de pie adicional | Con eje de transmisión y pieza de conexión. Permite accionar la regulación hidráulica de altura desde ambos lados de la camilla. | Accesorio |

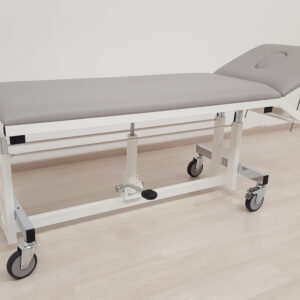

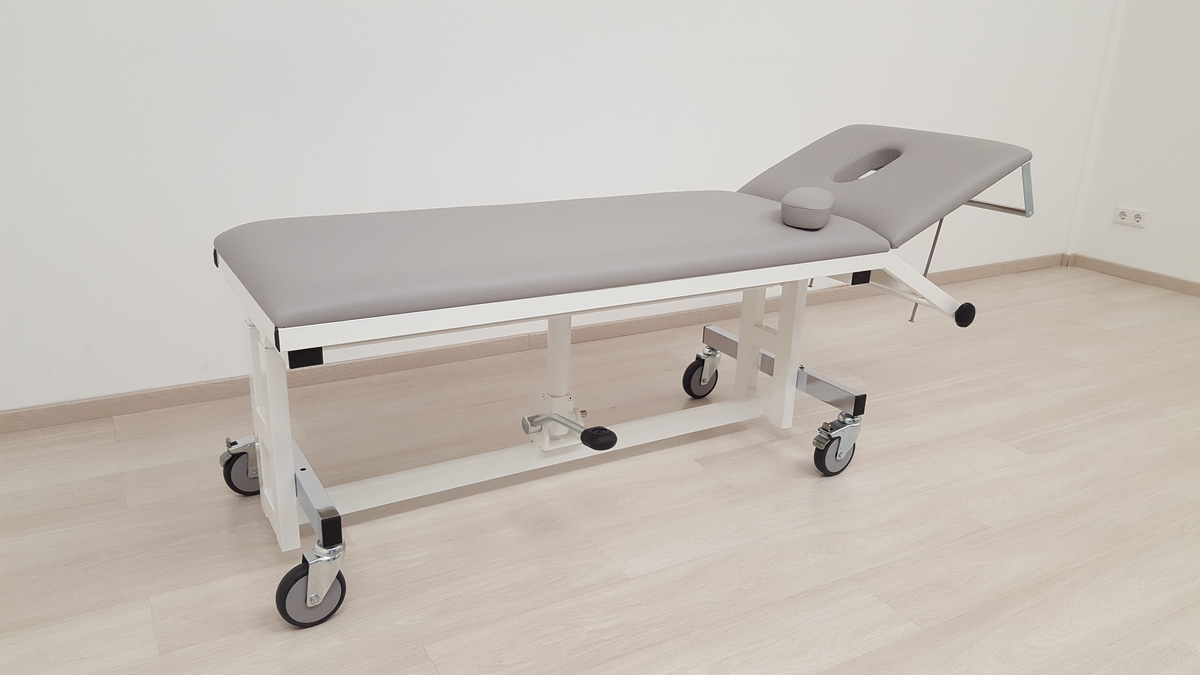

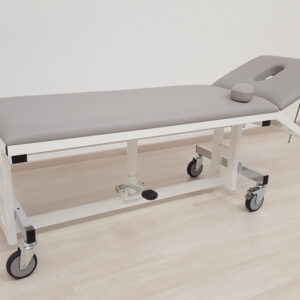

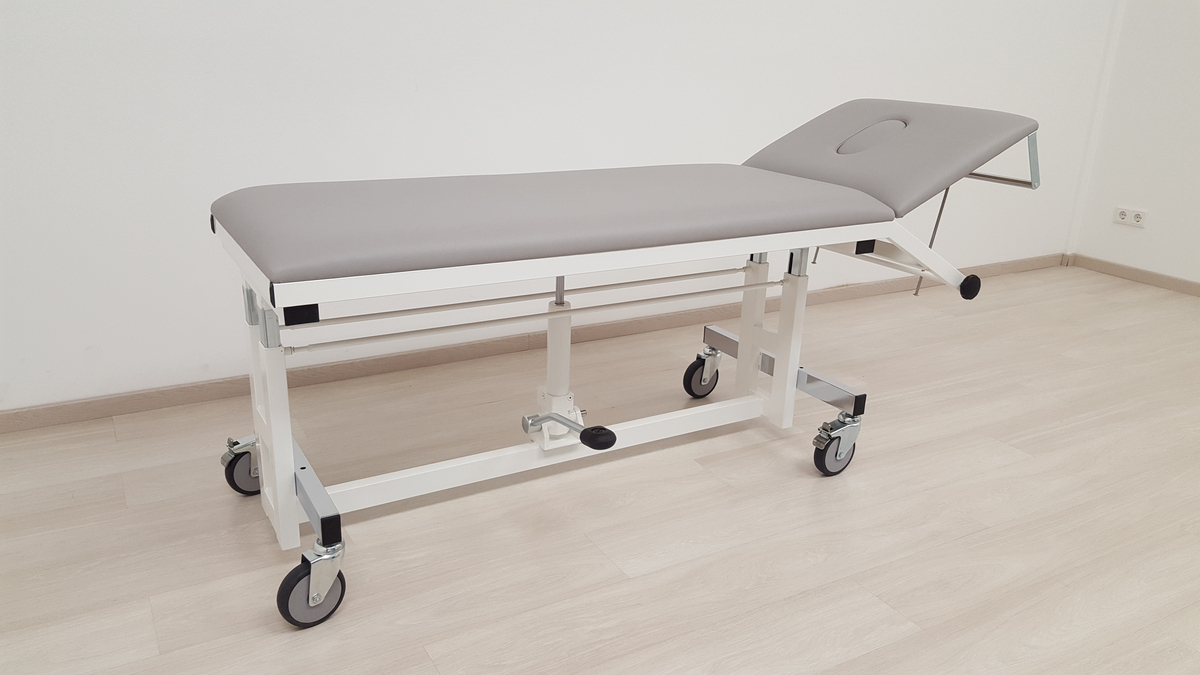

| GS-1710 | Orificio facial en el cabecero | En el cabecero, ovalado, dimensiones aprox. 205 x 105 mm (largo x ancho). No es posible su instalación posterior. | Opción de fábrica |
| EfGS | Inserto tapizado | Para cerrar el orificio facial, ovalado, dimensiones aprox. 200 x 100 mm (largo x ancho). Ver colores de tapizado. | Opción de fábrica |
| KVG | Regulación del cabecero por muelle de gas | Mediante muelle de gas (en lugar del mecanismo de varillas de bloqueo), operable con una sola mano; botón de liberación situado directamente en el cojín del cabecero. No es posible su instalación posterior. | Opción de fábrica |

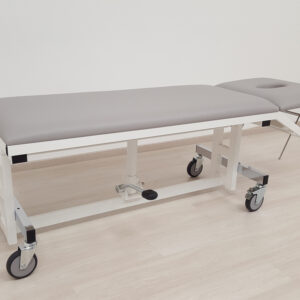

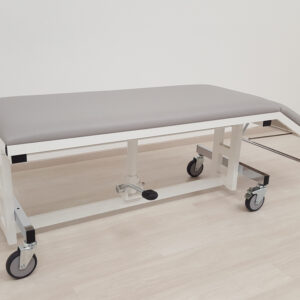

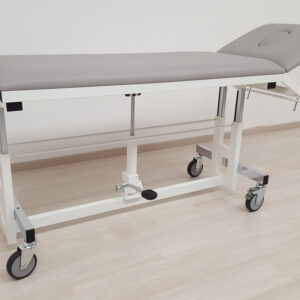

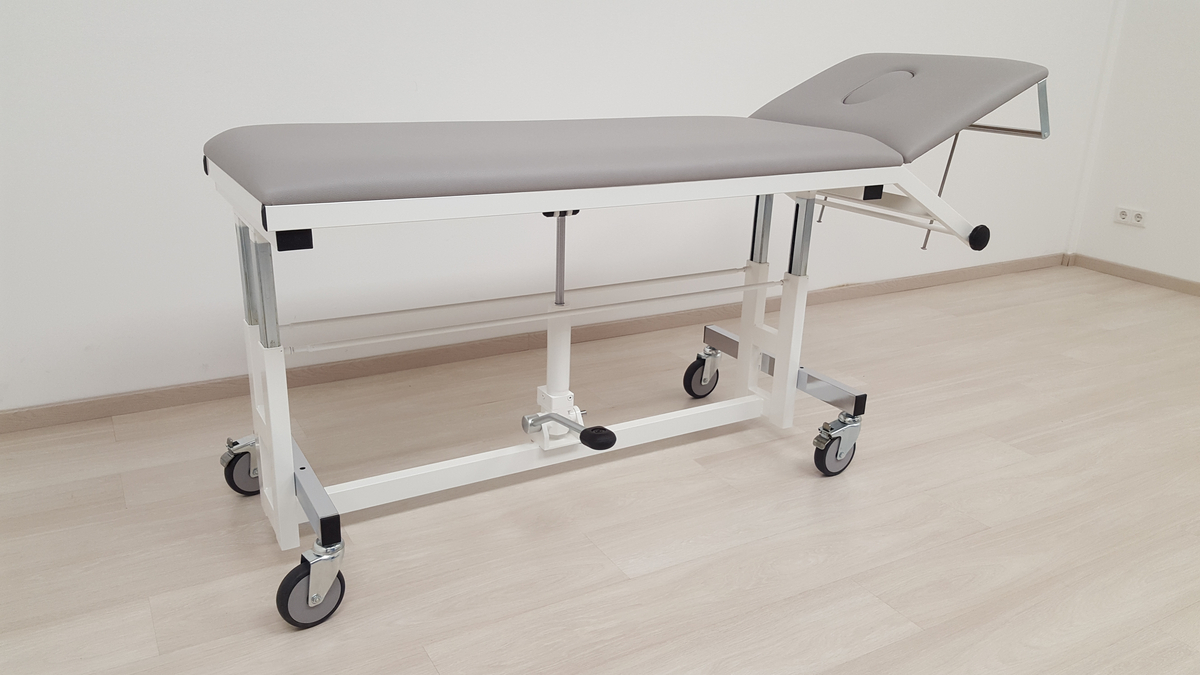

| LR-75 | Juego de ruedas | Ø 75 mm — Cuatro ruedas giratorias, dos de ellas totalmente bloqueables. | Accesorio |
| LR-125 | Juego de ruedas | Ø 125 mm — Cuatro ruedas giratorias, dos de ellas totalmente bloqueables. | Accesorio |
| LR/Z-125 | Sistema de ruedas con freno centralizado | Ruedas giratorias dobles Ø 125 mm — Movilidad mediante sistema de bloqueo centralizado; las cuatro ruedas conectadas entre sí por varillas, pedales dispuestos en diagonal en cabecero y piecero, de fácil manejo y con marcado de color (verde = camilla lista para mover, rojo = camilla bloqueada). No es posible su instalación posterior. | Opción de fábrica |
| OPS-40/A | Rieles normalizados (par) | Aprox. 400 mm de longitud — Acero CrNi, sección aprox. 25 x 10 mm, para montaje en el bastidor del tapizado, a aprox. 13,5 mm del tapizado, con 2 (o 3) separadores. No es posible su instalación posterior. | Opción de fábrica |
| OPS-60/A | Rieles normalizados (par) | Aprox. 600 mm de longitud — Acero CrNi, sección aprox. 25 x 10 mm, para montaje en el bastidor del tapizado, a aprox. 13,5 mm del tapizado, con 2 (o 3) separadores. No es posible su instalación posterior. | Opción de fábrica |
| OPS-100/A | Rieles normalizados (par) | Aprox. 1000 mm de longitud — Acero CrNi, sección aprox. 25 x 10 mm, para montaje en el bastidor del tapizado, a aprox. 13,5 mm del tapizado, con 2 (o 3) separadores. No es posible su instalación posterior. | Opción de fábrica |
| OPS-140/A | Rieles normalizados (par) | Aprox. 1400 mm de longitud — Acero CrNi, sección aprox. 25 x 10 mm, para montaje en el bastidor del tapizado, a aprox. 13,5 mm del tapizado, con 2 (o 3) separadores. No es posible su instalación posterior. | Opción de fábrica |

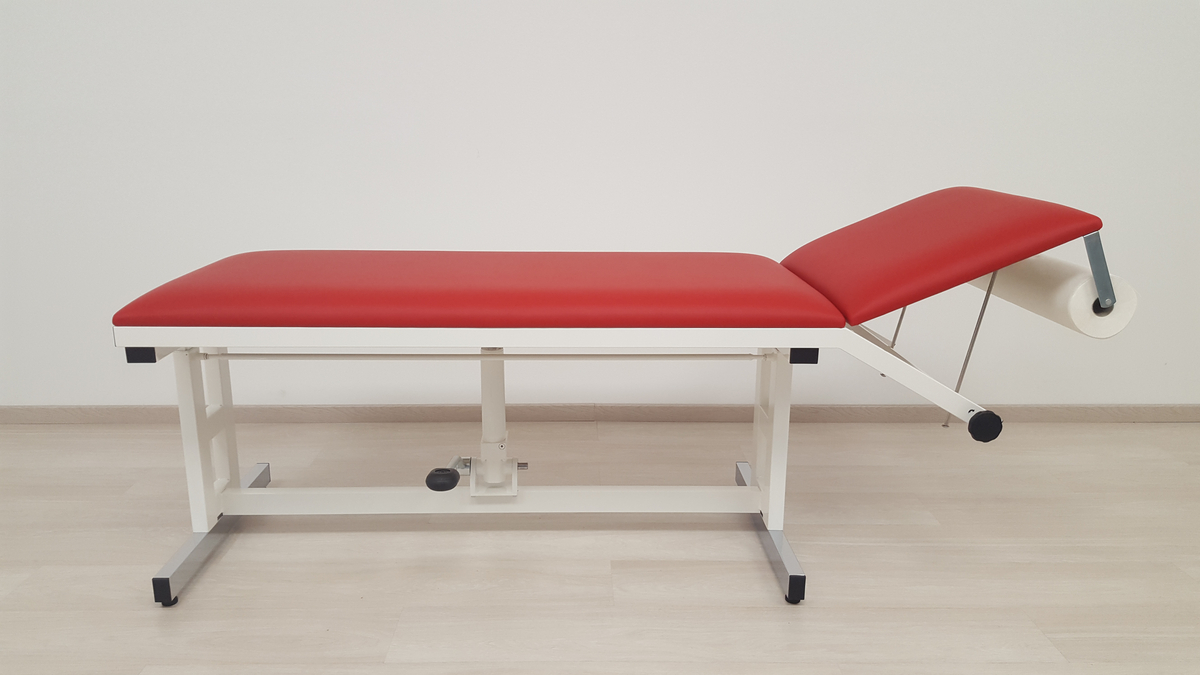

| PU-6000 | Portarrollos de papel | Para camilla de 650 mm — Cromado, compuesto por dos soportes y barra portarrollos (longitud 615 / 795 mm, Ø 20 x 1 mm), para montaje (desde abajo) en el cabecero tapizado. | Accesorio |
| PE-8000 | Portarrollos de papel | Para camilla de 800 mm — Cromado, compuesto por dos soportes y barra portarrollos (longitud 615 / 795 mm, Ø 20 x 1 mm), para montaje (desde abajo) en el cabecero tapizado. | Accesorio |
4. Equivalencias y referencias cruzadas
Las seis referencias AGA de esta familia (H-SU 1065/Y, H-SU 2065/Y y H-SU 3065/Y en ancho 650 mm; H-SU 1080/Y, H-SU 2080/Y y H-SU 3080/Y en ancho 800 mm) son variantes del mismo fabricante (AGA Sanitätsartikel, Alemania) que difieren únicamente en el acabado del bastidor del tapizado (lacado, cromado o acero inoxidable) y en la anchura. Todas comparten longitud de 1.900 mm, regulación hidráulica de altura de 650–850 mm, tapizado de 2 secciones de 64 mm, cabecero ±30° con varillas de bloqueo y carga máxima de 200 kg, por lo que pueden considerarse equivalentes directos dentro de la propia marca si coincide la anchura requerida.
| Fabricante / Marca | Familia / Modelo | Código / SKU de referencia | Nivel de equivalencia | Diferencias técnicas / Observaciones |
|---|---|---|---|---|
| AGA (mismo fabricante) | Camilla hidráulica con head-down y cabecero positivo | H-U 1065/Y, H-U 2065/Y, H-U 3065/Y, H-EKG 1080/Y, H-EKG 2080/Y, H-EKG 3080/Y (SKU AGA-H-U-Y) | Comparable por categoría (no intercambiable 1:1) | Mismo sistema de elevación hidráulica por bomba de pie (650–850 mm) y mismo plano de 2 secciones, pero con cabecero solo positivo hasta +40°; sin posición head-down. |
| AGA (mismo fabricante) | Camilla eléctrica con head-down | H-SU 1065/E, H-SU 2065/E, H-SU 3065/E, H-SU 1080/E, H-SU 2080/E, H-SU 3080/E (SKU AGA-H-SU-E) | Comparable por categoría (no intercambiable 1:1) | Misma familia y concepto head-down con cabecero ±30°, pero con regulación eléctrica de altura mediante motor de 230 V; requiere toma de red. |
| AGA (mismo fabricante) | Camilla de manivela con head-down | H-SU 1065/H, H-SU 2065/H, H-SU 3065/H, H-SU 1080/H, H-SU 2080/H, H-SU 3080/H (SKU AGA-H-SU-H) | Comparable por categoría (no intercambiable 1:1) | Misma familia y concepto head-down con cabecero ±30°, pero con regulación manual de altura mediante manivela; no intercambiable 1:1 con la versión hidráulica. |
No se dispone de una tabla de equivalencias 1:1 validada por AGA que cruce esta serie con códigos exactos de otros fabricantes. Las alternativas del mercado (p. ej., camillas de exploración de 2 secciones con cabecero regulable de Malvestio, Promotal, Meden-Inmed o Favero) se comparan a nivel de categoría y exigen verificación campo a campo (dimensiones del tablero, rango de altura, tipo de accionamiento, grosor y secciones del tapizado, ángulo del cabecero, carga máxima y accesorios) antes de cualquier sustitución en licitación. Consulte con el departamento técnico de Cahnos para validar la equivalencia exacta.
5. Consejos de selección y variantes de interés
Anchura del plano: la versión de 650 mm (H-SU 1065/Y, H-SU 2065/Y, H-SU 3065/Y) es la más compacta, ideal para consultas con espacio reducido; la de 800 mm (H-SU 1080/Y, H-SU 2080/Y, H-SU 3080/Y) ofrece mayor superficie de apoyo, recomendada para pacientes de complexión amplia o procedimientos que requieran mayor estabilidad.
Acabado del bastidor: el lacado (series 10xx) es la opción económica; el cromado (series 20xx) aporta estética clásica y mayor resistencia a golpes; el acero inoxidable (series 30xx) es la elección recomendada en entornos de alta exigencia higiénica, ambientes húmedos o desinfección intensiva. El mecanismo de elevación es siempre lacado y los travesaños, cromados.
Opciones de fábrica (no retroinstalables): el orificio facial (GS-1710) con su inserto (EfGS), la regulación del cabecero por muelle de gas (KVG), los rieles normalizados (OPS-40/A a OPS-140/A) y el sistema de ruedas con freno centralizado (LR/Z-125) deben solicitarse en el momento del pedido si los necesita.
Accionamiento por ambos lados: añada la palanca de pie FPH-10 para operar la hidráulica desde ambos lados de la camilla.
Movilidad en planta: la camilla se suministra con patas niveladoras fijas sobre travesaños cromados; si precisa desplazarla entre consultas, solicite los juegos de ruedas LR-75 o LR-125, o el sistema LR/Z-125 con freno centralizado. Puede completarse con el portarrollos de papel PU-6000 (650 mm) o PE-8000 (800 mm).
Variantes de la misma familia AGA: si prefiere un ajuste sin esfuerzo físico o más frecuente, valore las versiones eléctrica (H-SU …/E, motor 230 V) o de manivela (H-SU …/H) con cabeza abajo; si no precisa la posición head-down y busca el mismo sistema hidráulico, la serie H-U …/Y ofrece cabecero positivo hasta +40°.
Producto comercializado bajo pedido con presupuesto formalizado; consulte a nuestro equipo técnico-comercial para plazos, colores de tapizado, configuraciones especiales y condiciones.
| marca | AGA |
|---|---|
| Bastidor | Lacado, Cromado, Acero inoxidable |
| Anchura | 650 mm, 800 mm |
| longitud | 1900 mm |
| Cabecero / tablero principal | 500 / 1400 mm |
| Regulación de altura | 650 – 850 mm (hidráulica) |
| Secciones del tapizado | 2 secciones |
| Grosor del tapizado | 64 mm |
| Carga máxima | 200 kg |
| Referencia AGA | H-SU 1065/Y, H-SU 2065/Y, H-SU 3065/Y, H-SU 1080/Y, H-SU 2080/Y, H-SU 3080/Y |
| fabricante | AGA Sanitätsartikel GmbH (Löhne, Alemania) |
| tipo_de_equipo | Camilla de exploración con elevación hidráulica y cabecero negativo (head-down) |
| cabecero_tablero_principal | 500 / 1400 mm |
| regulacion_de_altura | 650 – 850 mm (hidráulica, mediante bomba de pie) |
| secciones_del_tapizado | 2 secciones |
| grosor_del_tapizado | 64 mm |
| regulacion_del_cabecero | +/- 30° (varillas de bloqueo) |
| carga_maxima | 200 kg |
| anchos_disponibles | 650 mm y 800 mm |
| mecanismo_de_elevacion | Acero en bruto lacado |
| travesanos | Cromados, con patas niveladoras (de serie) |
| accesorios_compatibles | FPH-10, GS-1710, EfGS, KVG, LR-75, LR-125, LR/Z-125, OPS-40/A, OPS-60/A, OPS-100/A, OPS-140/A, PU-6000, PE-8000 |
| suministro | Bajo presupuesto |
Documentación
