Adaptador ECG de banana 4 mm a corchete (broche) para electrodos y cables de paciente | FIAB · Ref. PG922/4T – Envase de 10 unidades

1. Introducción

El adaptador FIAB PG922/4T es el accesorio de conexión que resuelve el clásico problema de compatibilidad entre el terminal banana de 4 mm de los cables de paciente y los electrodos de corchete (broche). Un extremo se acopla a presión sobre el botón del electrodo y el otro admite el conector banana de 3–4 mm del cable, garantizando una unión mecánica firme y una transmisión de señal estable durante el registro electrocardiográfico.

Se presenta en envase de 10 unidades y está disponible en distintos colores para identificar cada derivación, lo que lo convierte en el repuesto reutilizable ideal para servicios de cardiología, monitorización, electroencefalografía y electroterapia que trabajan con equipos de cables con toma de 4 mm.

2. Explicación técnica

La cadena de señal es la siguiente: electrodo de corchete → adaptador (lado broche/snap) → adaptador (toma hembra banana 4 mm) → cable de paciente (banana macho 4 mm) → equipo de registro. El acoplamiento del lado corchete se realiza por mecanismo de presión tipo corchete, sin necesidad de herramientas ni roscado, y el contacto metálico ofrece baja resistividad y buen comportamiento frente a la corrosión, lo que se traduce en una impedancia de contacto constante y una señal limpia.

Al tratarse de un elemento reutilizable en condiciones clínicas controladas y libre de látex, es apto para pacientes sensibles y admite el uso continuado siguiendo las instrucciones de limpieza y mantenimiento del fabricante. La codificación por colores facilita la organización rápida de las derivaciones periféricas y de referencia en electrocardiógrafos de varias vías.

3. Especificaciones técnicas

Adaptador de conexión desde toma banana (socket) de 4 mm a encaje a presión tipo corchete (broche/snap), según datos del catálogo oficial FIAB:

Datos del producto

Especificaciones técnicas

Clave de color (sufijos FIAB)

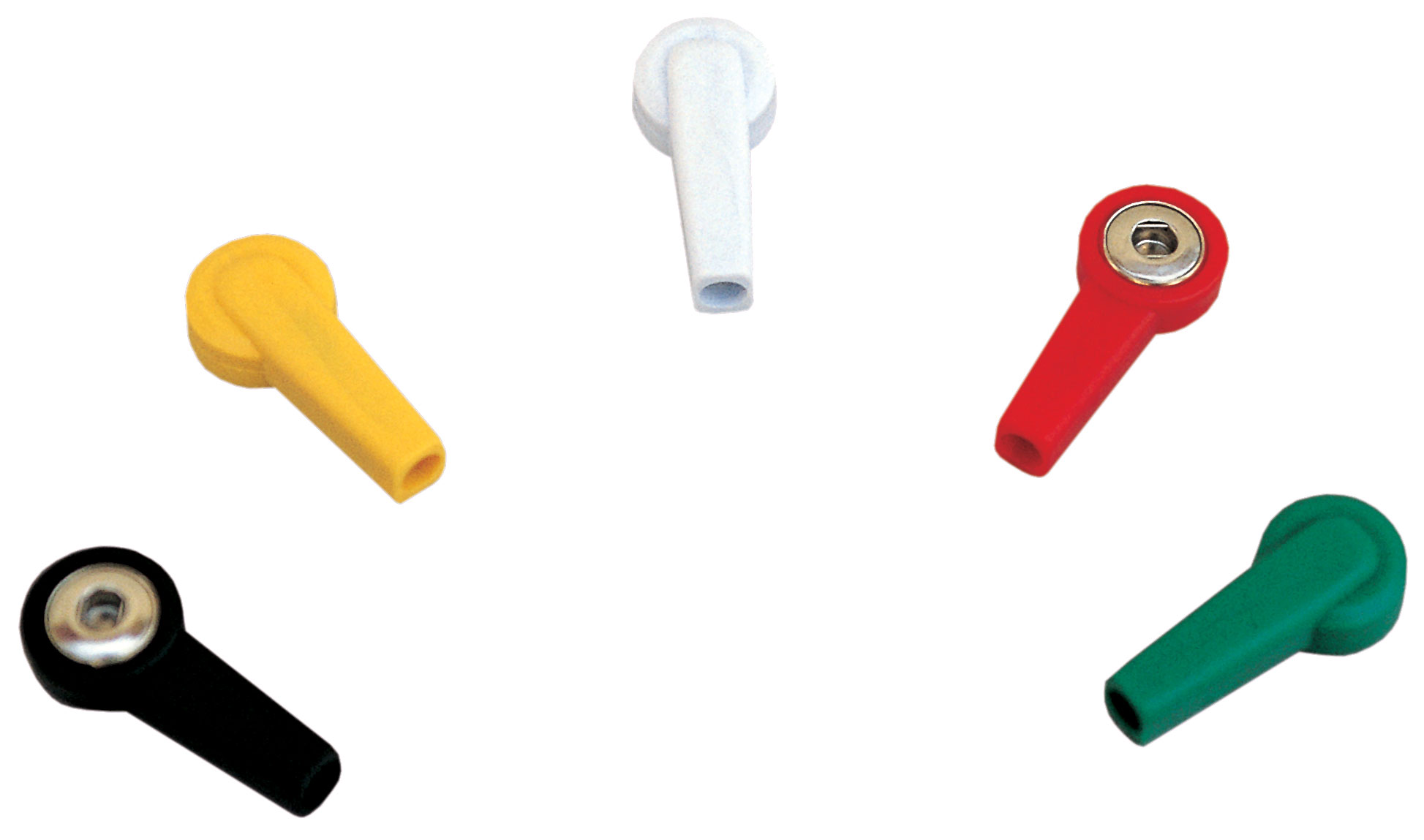

El adaptador PG922/4T admite identificación por color según el sufijo de código FIAB: R=rojo, N=negro, V=verde, G=amarillo, B=blanco.

4. Equivalencias y referencias cruzadas

La referencia PG922/4T corresponde al código oficial de fábrica del producto (adaptador de enchufe de 4 mm a encaje a presión). El mismo adaptador se comercializa en la familia FIAB como PG922/4KIT, kit de 10 piezas en colores (6 blancas, 1 negra, 1 roja, 1 verde y 1 amarilla) para identificar derivaciones en registros de 10/12 canales.

No se ha localizado una tabla de equivalencias validada por el fabricante que cruce esta referencia 1:1 con códigos de otras marcas. Las siguientes alternativas son comparables por categoría (no intercambiables sin verificación) y deben contrastarse contra su ficha técnica antes de sustituir:

Como referencia de compatibilidad de mercado (no especificación del fabricante), el terminal banana de 4 mm es el estándar utilizado habitualmente por los cables de paciente de equipos de ECG de marcas como Aspel, Bionet, Cardioline, Cardioteck, Fukuda Denshi, Nihon Kohden o Burdick/Quinton. Verifique siempre la ficha técnica del fabricante antes de una posible sustitución.

5. Consejos de selección y variantes de interés

• Verifique el conector de su cable: este adaptador está pensado para tomas banana de 4 mm; si su cable termina en enchufe de 2 mm, la variante de la misma familia para corchete es la referencia PG922/2T.
• Identifique las derivaciones por color: solicite el color deseado con el sufijo FIAB (R rojo, N negro, V verde, G amarillo, B blanco); para dotaciones completas de 10/12 canales, el kit PG922/4KIT en colores agiliza la identificación.
• Electrodos de lengüeta (TAB): si utiliza electrodos tipo lengüeta en lugar de corchete, emplee un adaptador de pinza cocodrilo (referencia F9019) o la pinza dual F9017W; un corchete y una lengüeta no son intercambiables entre sí sin el adaptador adecuado.
• Uso y conservación: almacene en lugar seco respetando las condiciones del embalaje; no requiere condiciones especiales de manipulación y admite reutilización en entorno clínico controlado tras la limpieza indicada por el fabricante.
• Compras institucionales: producto de venta bajo presupuesto. Para pedidos de volumen, dotaciones completas o licitaciones, consulte a nuestro departamento técnico-comercial de Cahnos, indicando el modelo de su parque de equipos y el tipo de electrodo utilizado.
