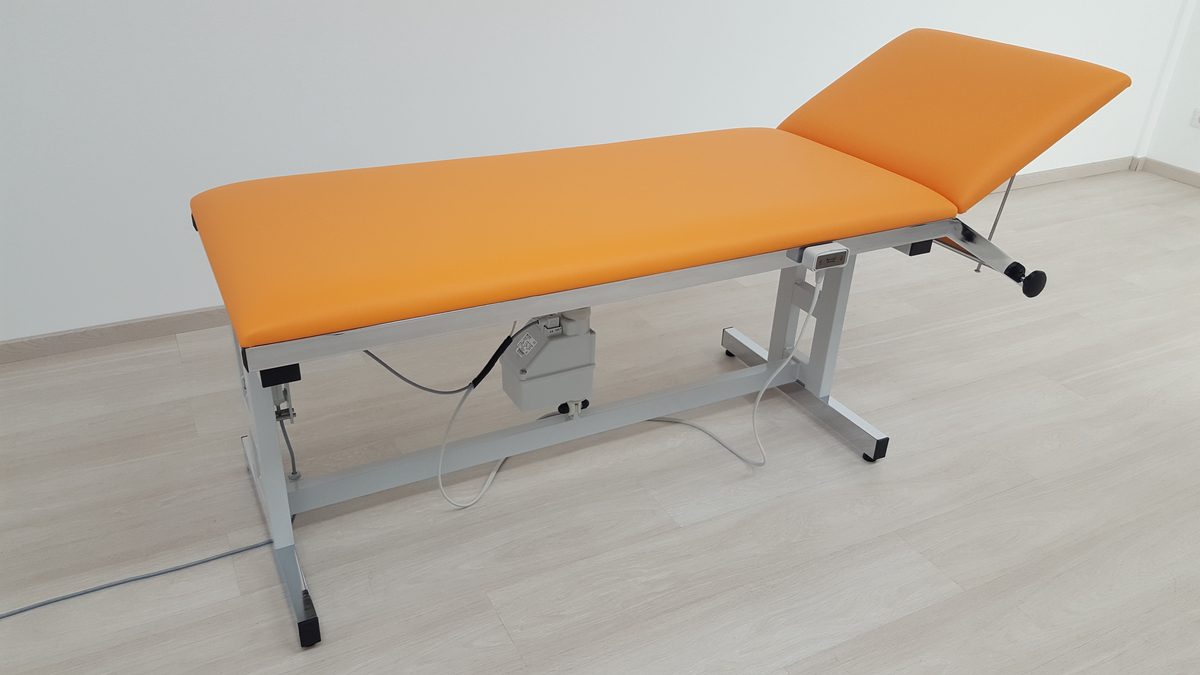

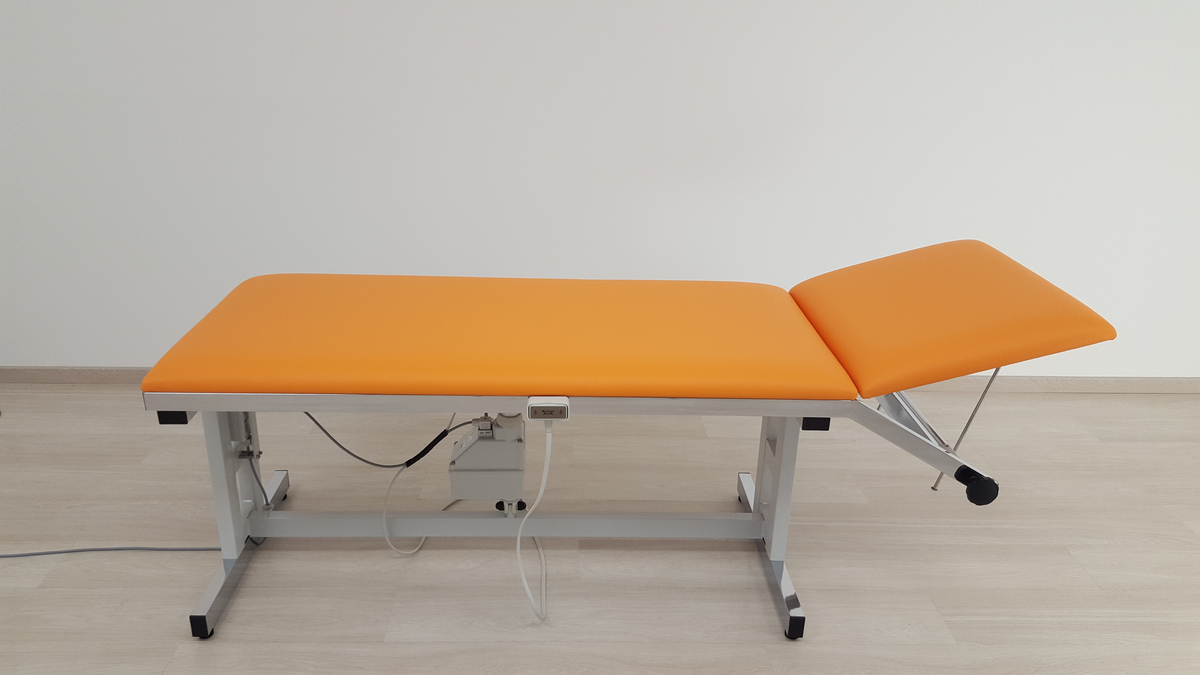

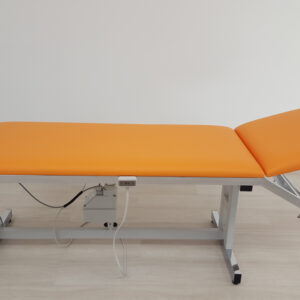

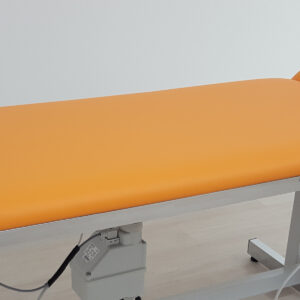

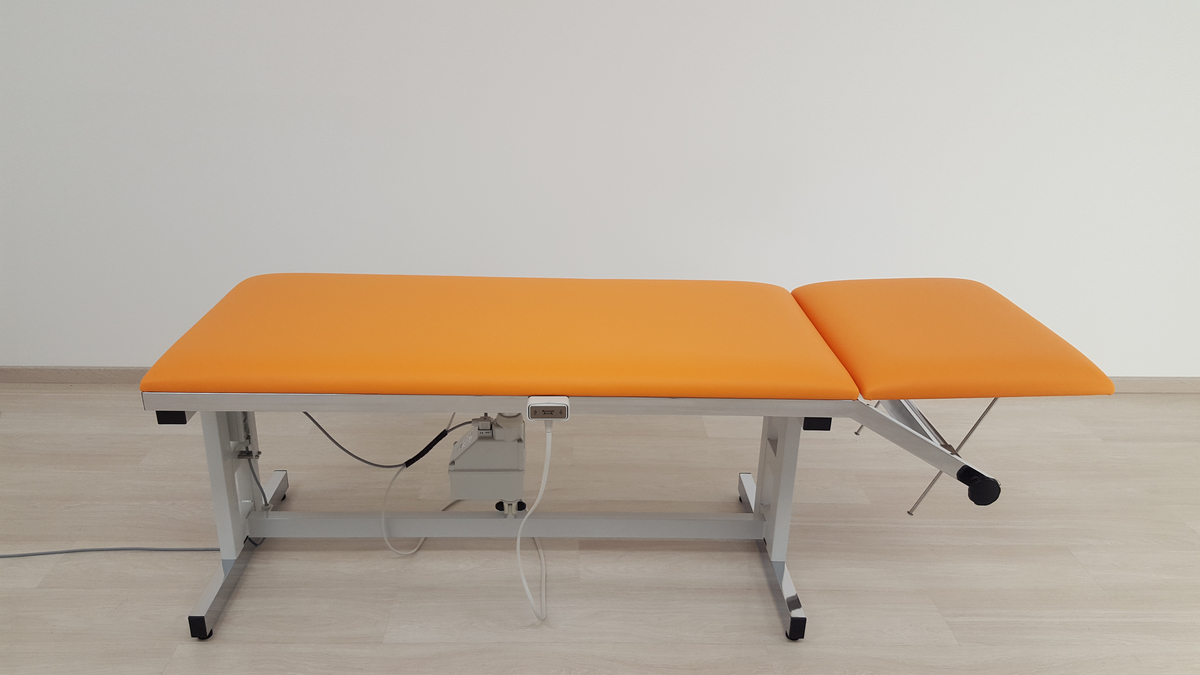

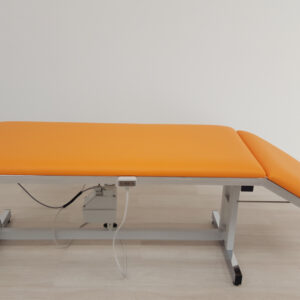

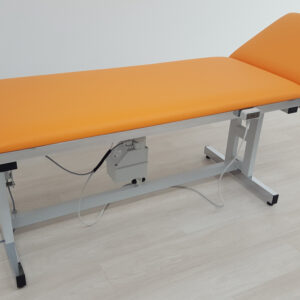

Camilla de exploración AGA eléctrica con cabecero negativo ±30° | Altura 650–850 mm · Carga 200 kg · Bastidor lacado/cromado/inox | Ref. H-SU 1065/E a H-SU 3080/E (SKU AGA-H-SU-E)

1. Presentación del equipo

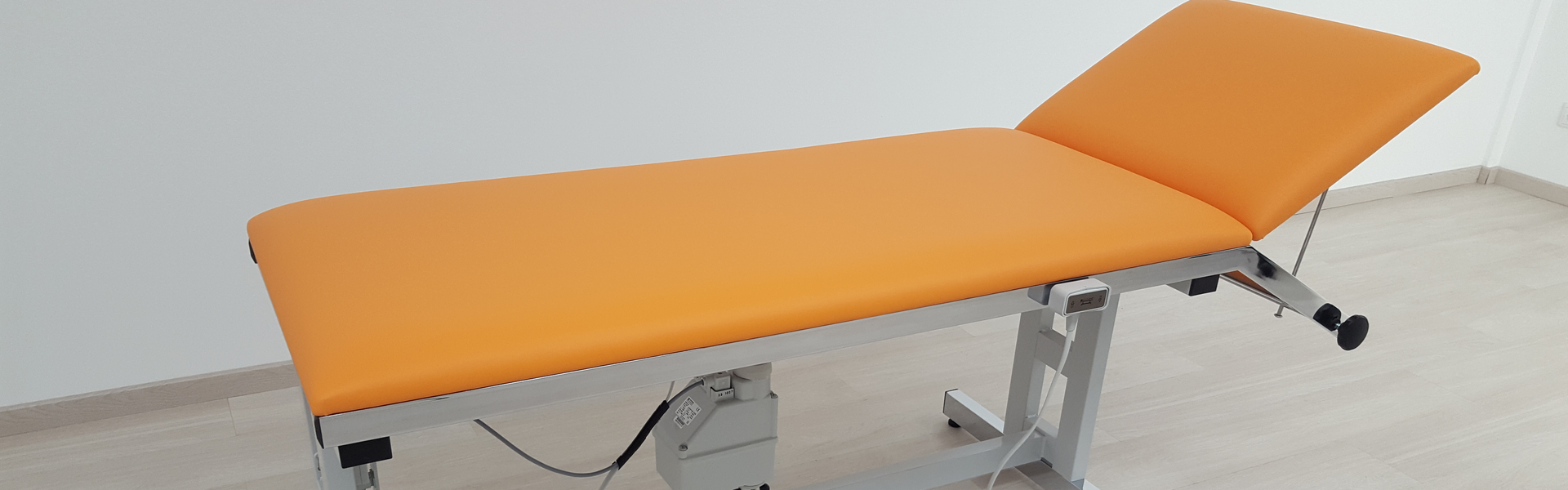

La camilla de exploración AGA eléctrica con cabecero negativo (SKU AGA-H-SU-E) es la solución profesional de AGA Sanitätsartikel GmbH (Löhne, Alemania) para consultas médicas, gabinetes de ecografía, unidades de exploración y centros de diagnóstico que necesitan un puesto de trabajo ergonómico, estable y versátil. El ajuste de altura mediante motor eléctrico permite adaptar la superficie de trabajo a la altura ideal del profesional y a las necesidades de cada exploración con solo pulsar un botón, sin esfuerzo y con total fiabilidad.

Es el modelo básico de 2 secciones de toda la serie de mesas de exploración de AGA con cabecero positivo y negativo en cuanto a tapizado, estructura, dimensiones y patrón de perforación. Se comercializa en dos anchos (650 y 800 mm) y tres acabados de bastidor (lacado, cromado y acero inoxidable); cada configuración se cotiza bajo presupuesto formalizado según acabado, anchura y accesorios.

2. Explicación técnica del equipo

La elevación eléctrica es el tercer tipo de regulación de la gama AGA, junto con la manual y la hidráulica. El motor, de funcionamiento suave, libre de mantenimiento y a prueba de salpicaduras (protección IPX4), se controla mediante interruptor de mano o, alternativamente sin recargo, mediante interruptor de pie: la forma de operación más sencilla y cómoda. El sistema de ajuste incorpora bloqueo por llave y admite pacientes de hasta 200 kg en todo el recorrido (650–850 mm).

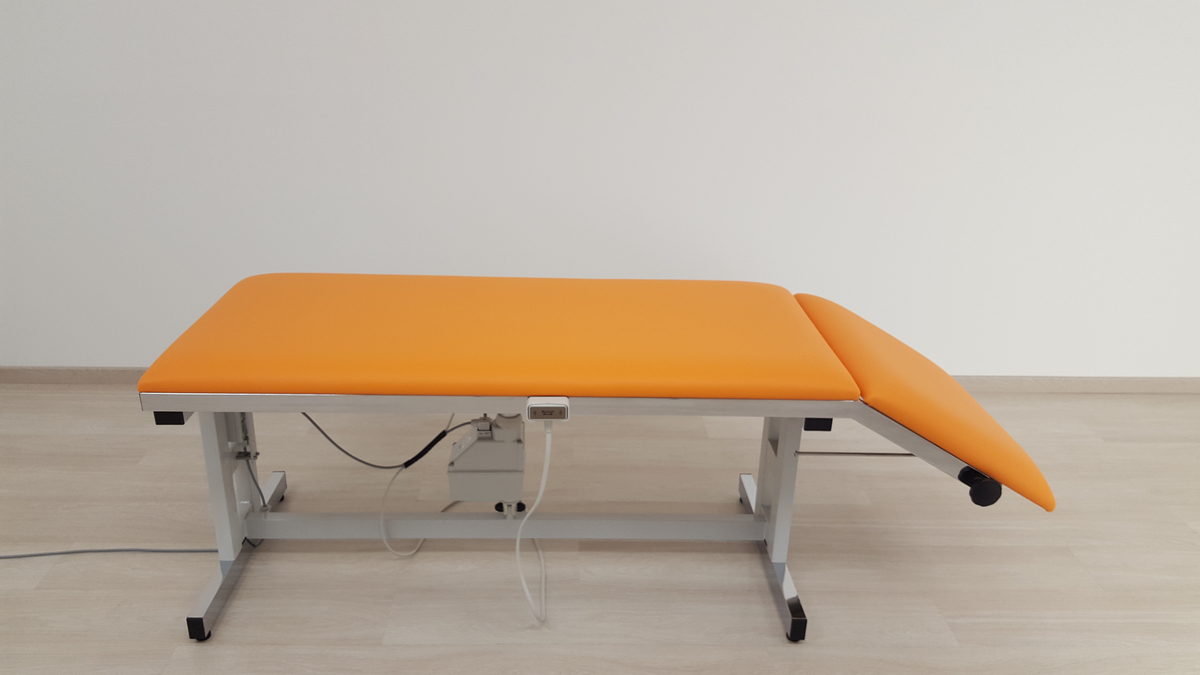

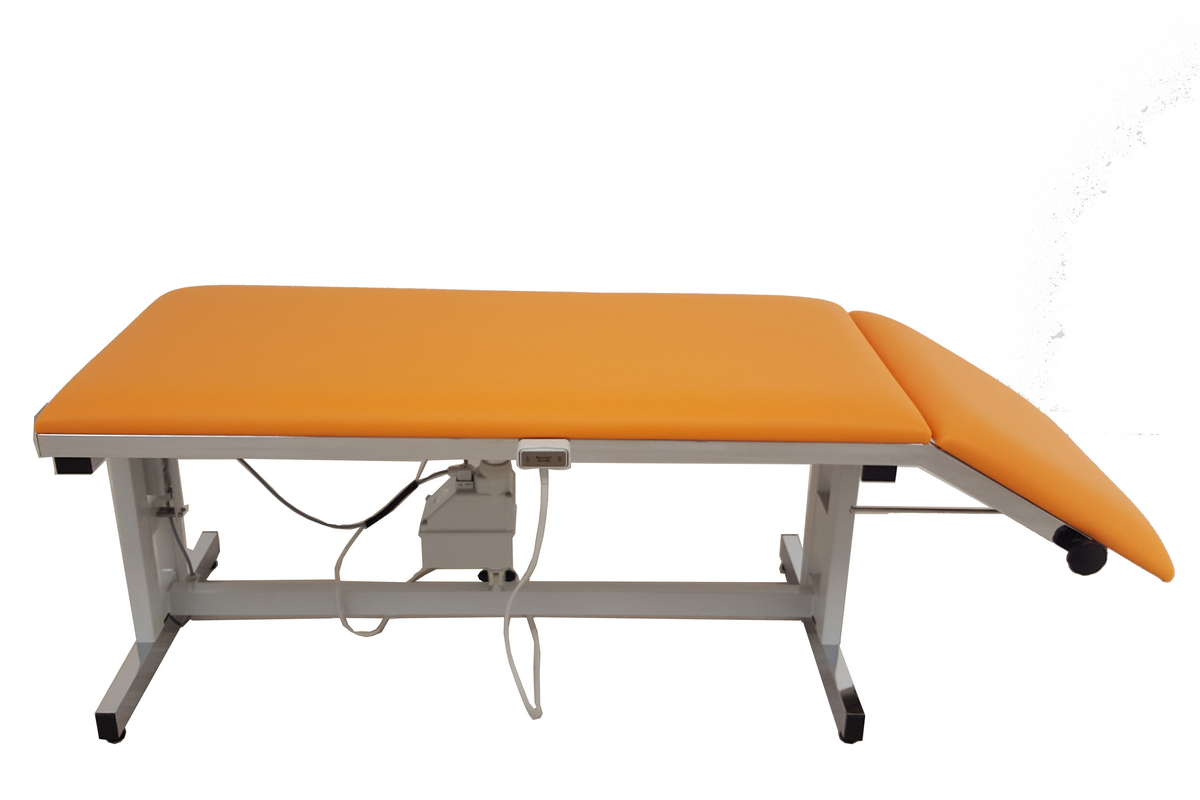

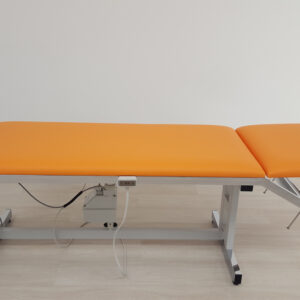

Para evitar bamboleos y balanceos de la superficie de exploración, la camilla se fabrica con guías dobles de precisión en escuadra, de modo que el ajuste de altura se produce sin desplazamiento lateral. La estabilidad y robustez se consiguen mediante placas de refuerzo (cartelas) en las esquinas del bastidor. El cabecero se regula de forma continua hasta ±30° y se fija mediante mango con mecanismo de varillas de bloqueo: la posición negativa o head-down (cabecero por debajo de la horizontal) es la preferida para ecografías de las partes blandas del cuello, por ejemplo de la glándula tiroides, ya que facilita la extensión del cuello y el acceso del transductor.

Los dos segmentos de tapizado (cabecero y superficie principal) tienen cada uno 64 mm de grosor. Los travesaños cromados de la construcción plana de pies, equipados con patas niveladoras, son más resistentes a las influencias externas (golpes de aspiradora, etc.) que una versión recubierta de plástico. Nota: en esta gama, el término «bastidor» se refiere únicamente al marco del tablero tapizado; el mecanismo de elevación solo está disponible en acabado lacado y los travesaños (con patas niveladoras) en acabado cromado. La versión estándar incluye patas niveladoras sobre los travesaños cromados.

3. Especificaciones técnicas y referencias

Especificaciones del fabricante

Datos del sistema eléctrico

Referencias disponibles

El término «bastidor» en las tablas se refiere únicamente al marco del tablero tapizado. Los perfiles del bastidor del tapizado pueden ser de acero en bruto lacado (series 10xx), cromado (series 20xx) o acero inoxidable (series 30xx); el mecanismo de elevación solo se suministra en acabado lacado y los travesaños con patas niveladoras en acabado cromado.

Accesorios y opciones disponibles

4. Equivalencias y referencias cruzadas

Las seis referencias AGA de esta familia (H-SU 1065/E, H-SU 2065/E y H-SU 3065/E en ancho 650 mm; H-SU 1080/E, H-SU 2080/E y H-SU 3080/E en ancho 800 mm) son variantes del mismo fabricante (AGA Sanitätsartikel, Alemania) que difieren únicamente en el acabado del bastidor del tapizado (lacado, cromado o acero inoxidable) y en la anchura. Todas comparten longitud de 1.900 mm, regulación eléctrica de altura de 650–850 mm, tapizado de 2 secciones de 64 mm, cabecero ±30° con varillas de bloqueo y carga máxima de 200 kg, por lo que pueden considerarse equivalentes directos dentro de la propia marca si coincide la anchura requerida.

No se dispone de una tabla de equivalencias validada por AGA que cruce esta serie con códigos 1:1 de otros fabricantes; las alternativas del mercado (p. ej. camillas eléctricas de exploración de 2 secciones de Malvestio, Promotal, Meden-Inmed, Favero o las camillas LORD disponibles en Cahnos, refs. GM44510/GM44516) se comparan a nivel de categoría y exigen verificación campo a campo (dimensiones, material, accionamiento, carga y accesorios) antes de cualquier sustitución en licitación. Consulte con el departamento técnico de Cahnos para validar la equivalencia exacta.

5. Consejos de selección y variantes de interés

Anchura del plano: la versión de 650 mm (H-SU 1065/E, H-SU 2065/E, H-SU 3065/E) es la más compacta para consultas con espacio reducido; la de 800 mm (H-SU 1080/E, H-SU 2080/E, H-SU 3080/E) ofrece mayor superficie de apoyo, recomendada para pacientes de complexión amplia o procedimientos que requieran mayor estabilidad.

Acabado del bastidor: el lacado (series 10xx) es la opción económica; el cromado (series 20xx) aporta estética clásica y mayor resistencia a golpes; el acero inoxidable (series 30xx) es la elección recomendada en entornos de alta exigencia higiénica, ambientes húmedos o desinfección intensiva. El mecanismo de elevación es siempre lacado y los travesaños, cromados.

Opciones de fábrica (no retroinstalables): el orificio facial (GS-1710) con su inserto (EfGS), la regulación del cabecero por muelle de gas (KVG), los rieles normalizados (OPS-40/A a OPS-140/A) y el sistema de ruedas con freno centralizado (LR/Z-125) deben solicitarse en el momento del pedido si los necesita.

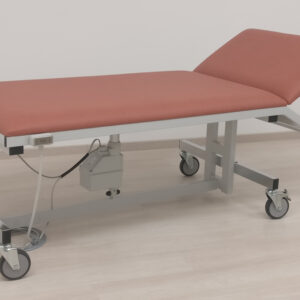

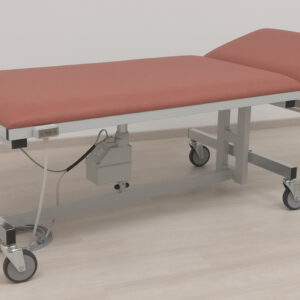

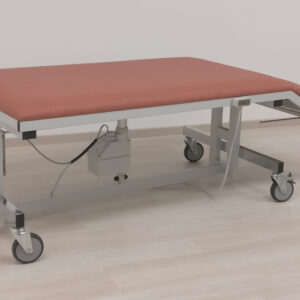

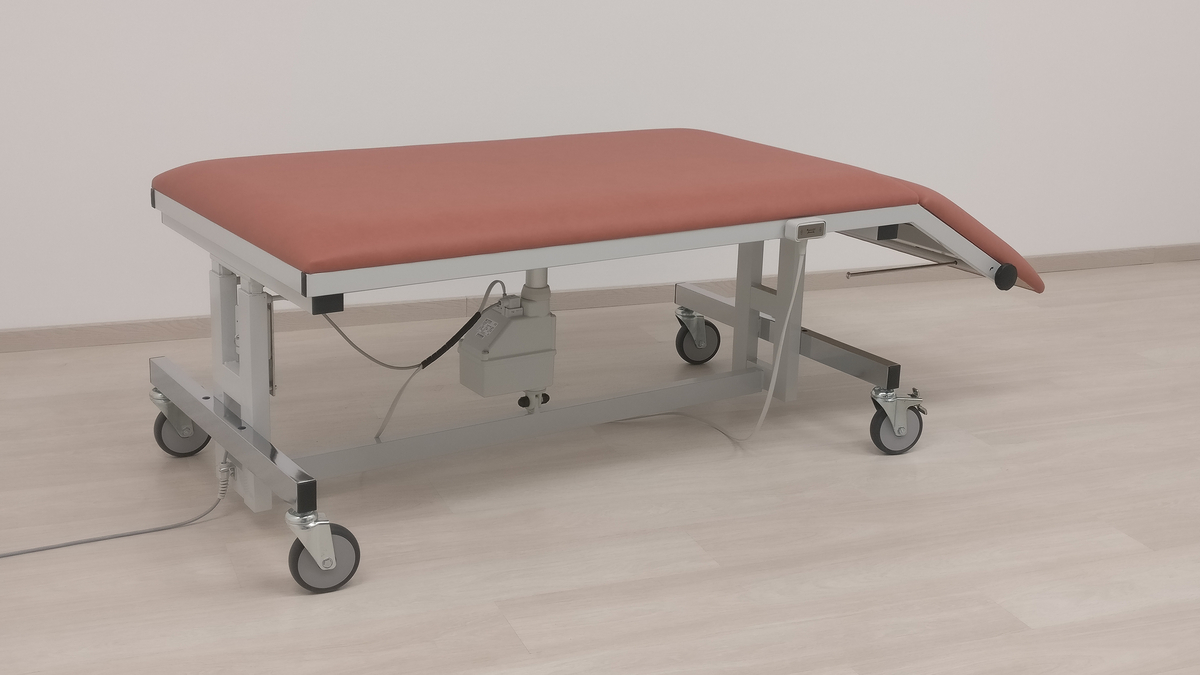

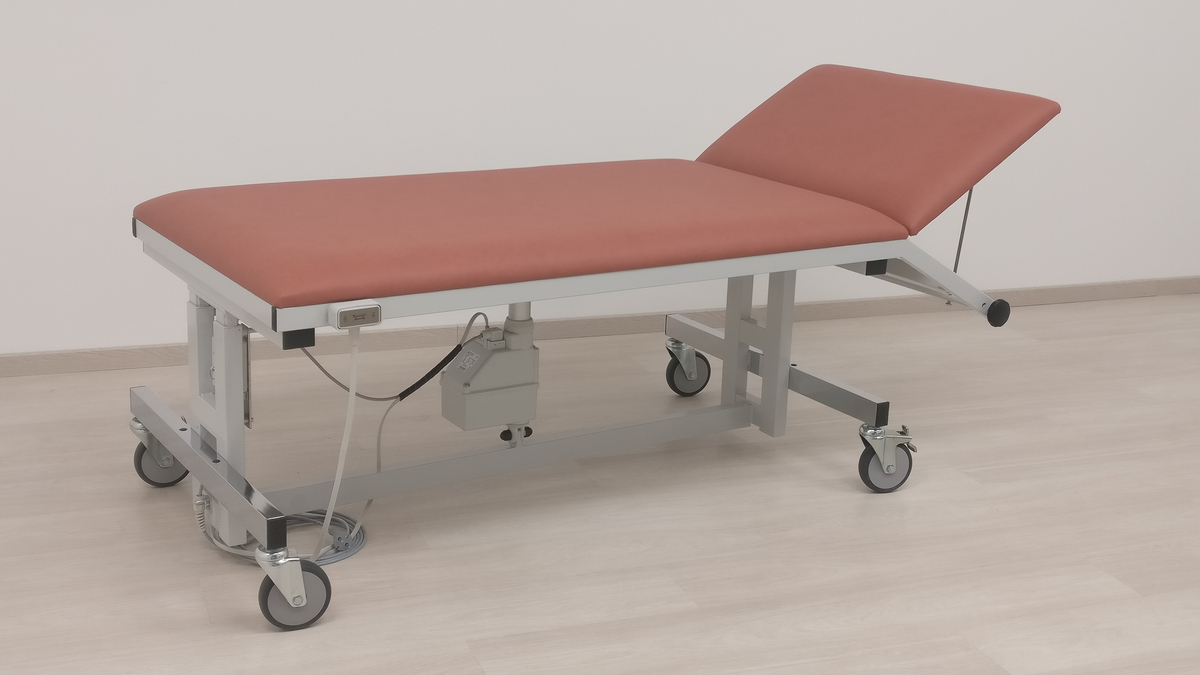

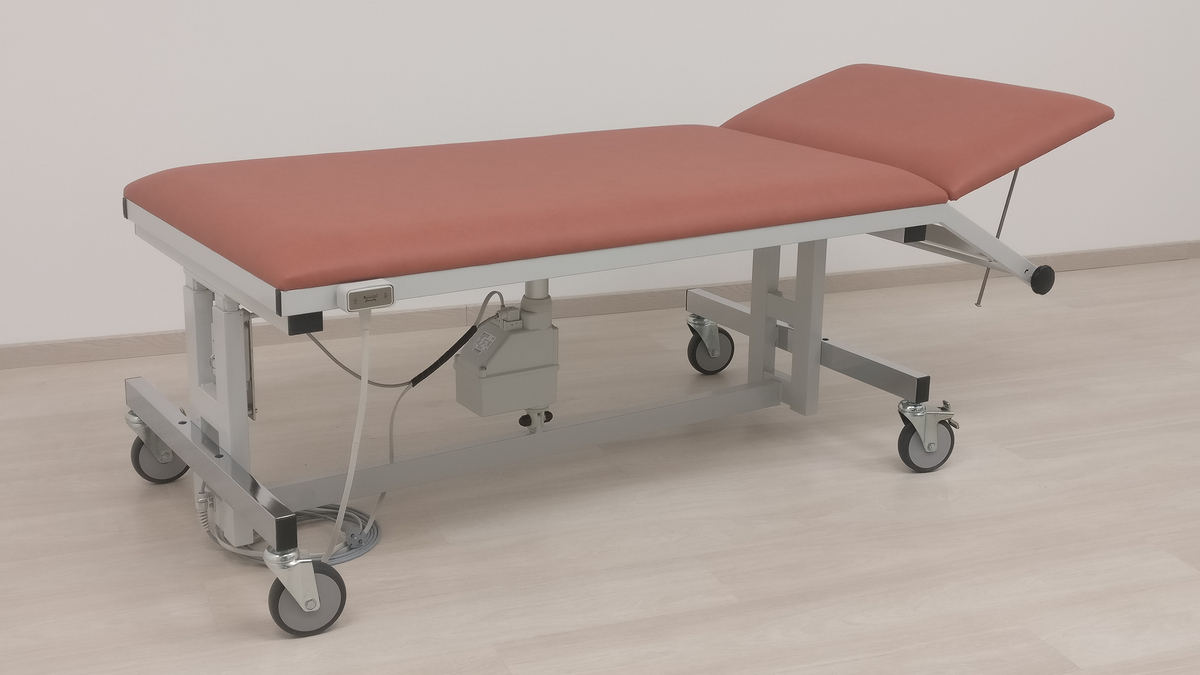

Movilidad en planta: la camilla se suministra con patas niveladoras fijas sobre travesaños cromados; si precisa desplazarla entre consultas, solicite los juegos de ruedas LR-75 o LR-125, o el sistema LR/Z-125 con freno centralizado y marcado de color para el bloqueo seguro del equipo.

Instalación eléctrica: el equipo requiere toma de red de 230 V (idealmente empotrada en el suelo) en la zona de la camilla; compruebe que anchos de puertas y ascensores admitan la superficie de 1.900 mm de longitud.

Variantes de la misma familia AGA: si no dispone de toma eléctrica, valore las versiones hidráulica (H-SU 1065/Y…3080/Y) o de manivela (H-SU 1065/H…3080/H) con cabeza-down; para mayor recorrido y acceso a altura de silla de ruedas, la eléctrica de tijera (H-U …/E 930, 500–930 mm). Producto comercializado bajo pedido con presupuesto formalizado; consulte a nuestro equipo técnico-comercial para plazos, colores de tapizado y condiciones.
